Acura TL (2013 – 2014) – wiring diagrams – fuse panel

Acura TL (2013 – 2014) – wiring diagrams – fuse panel

Year of productions:  2013, 2014

Fuse panel

Driver’s under dash

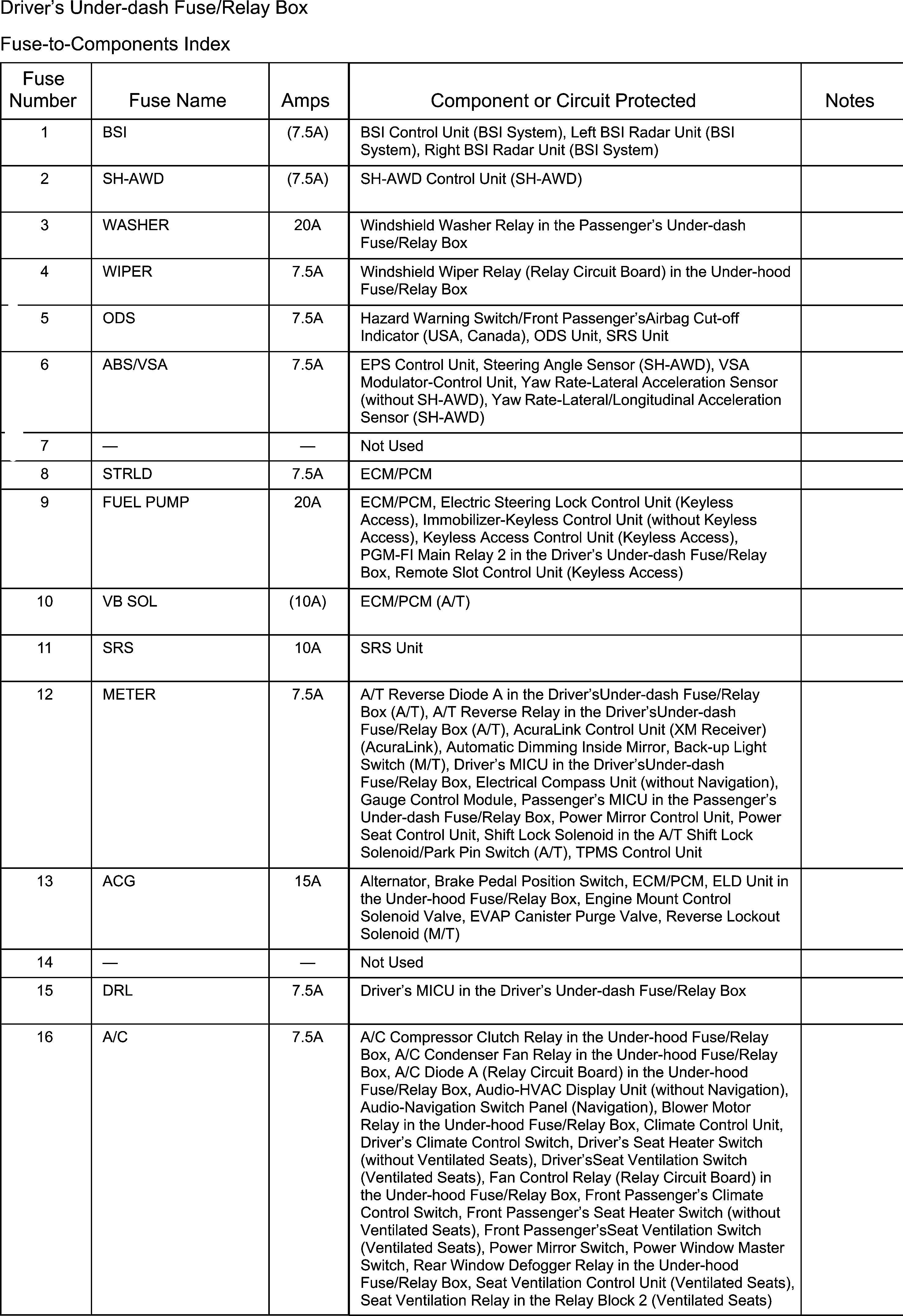

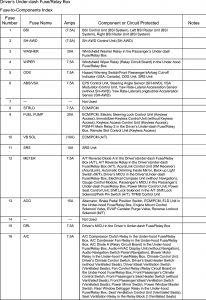

Acura TL - wiring diagram - fuse panel - driver side under dash (part 1)
Acura TL – wiring diagram – fuse panel – driver side under dash (part 1)

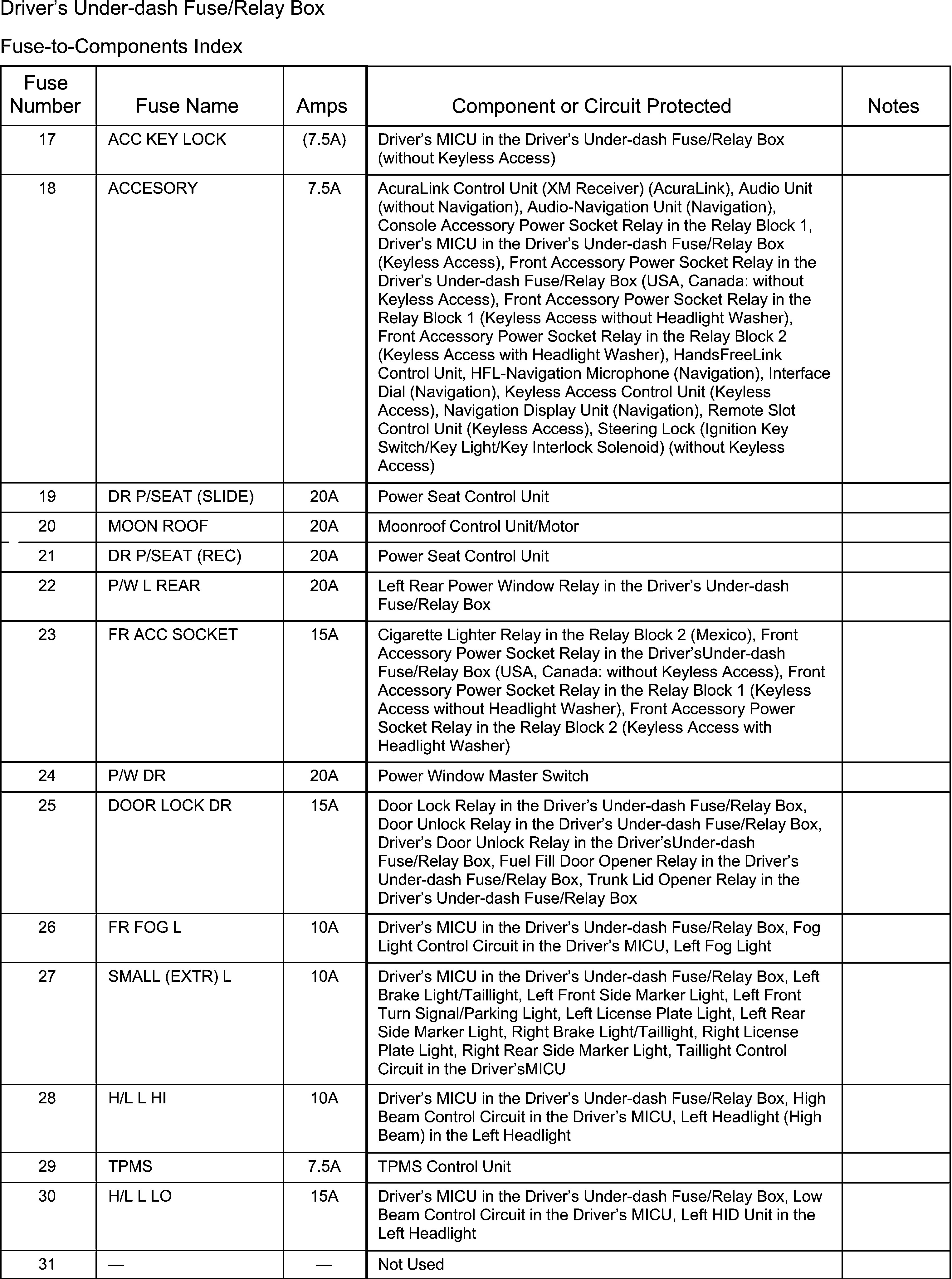

Acura TL - wiring diagram - fuse panel - driver side under dash (part 2)
Acura TL – wiring diagram – fuse panel – driver side under dash (part 2)

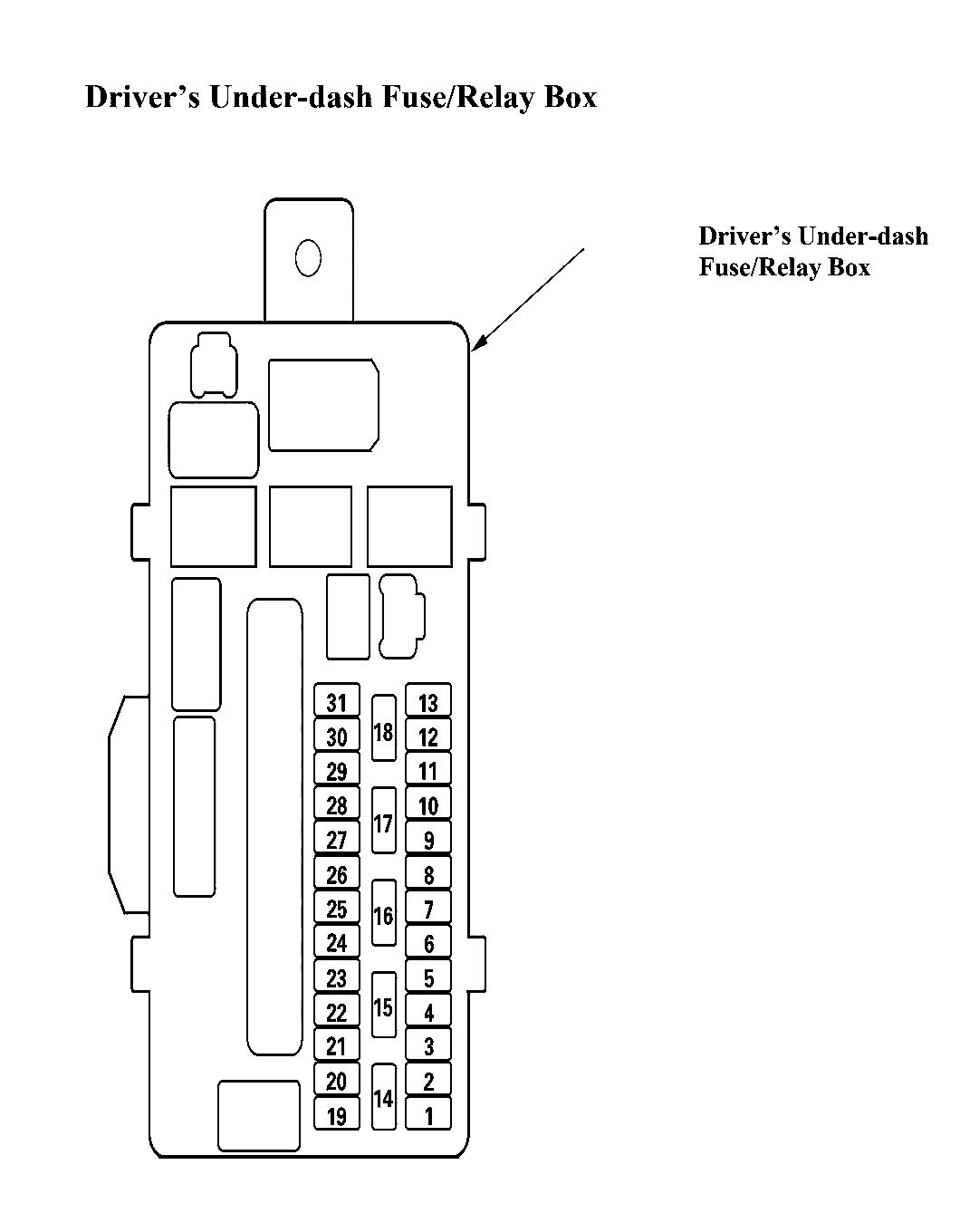

Acura TL - wiring diagram - fuse panel - driver side under dash (part 3)
Acura TL – wiring diagram – fuse panel – driver side under dash (part 3)

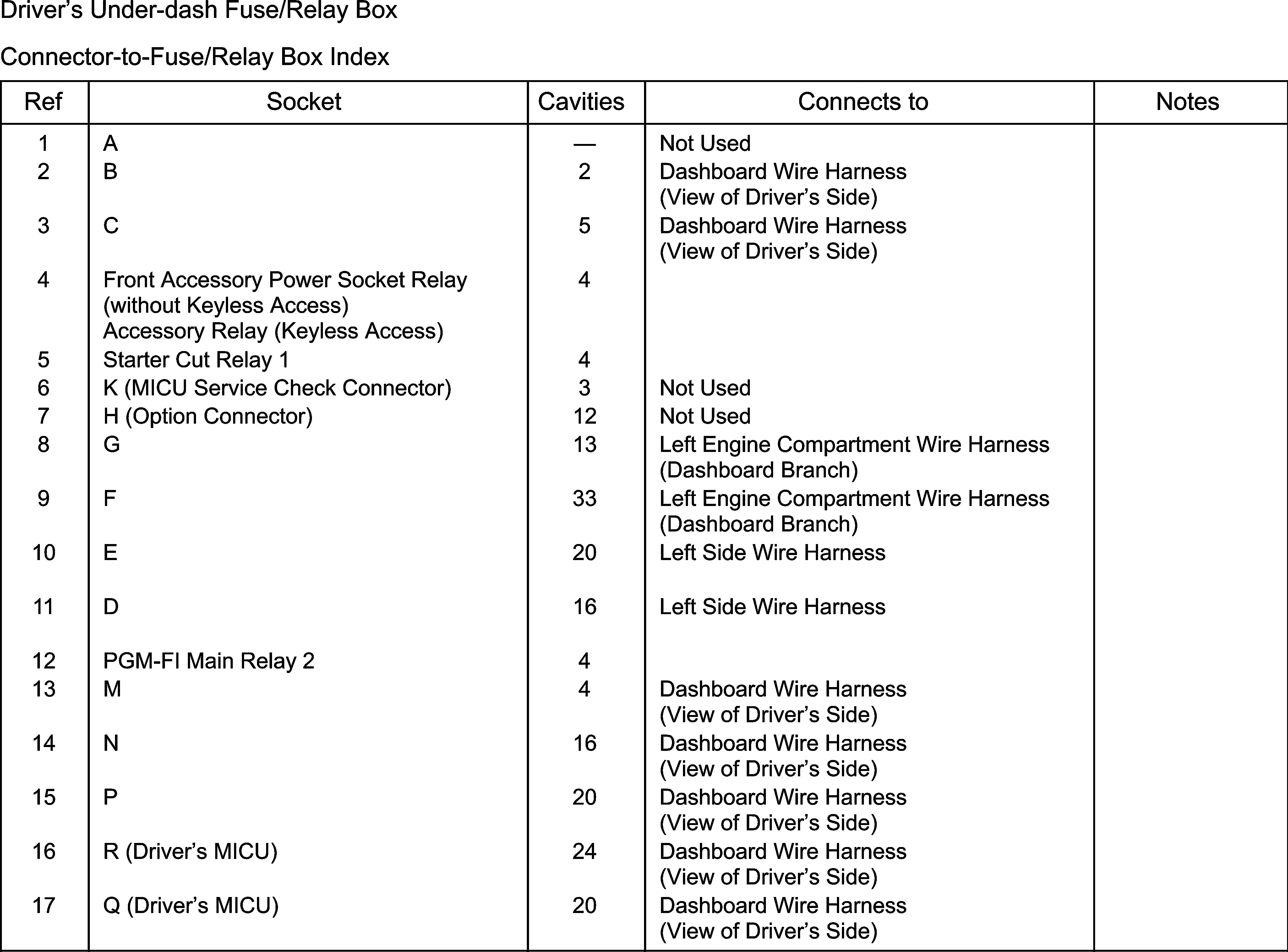

Acura TL - wiring diagram - fuse panel - driver side under dash (part 4)
Acura TL – wiring diagram – fuse panel – driver side under dash (part 4)

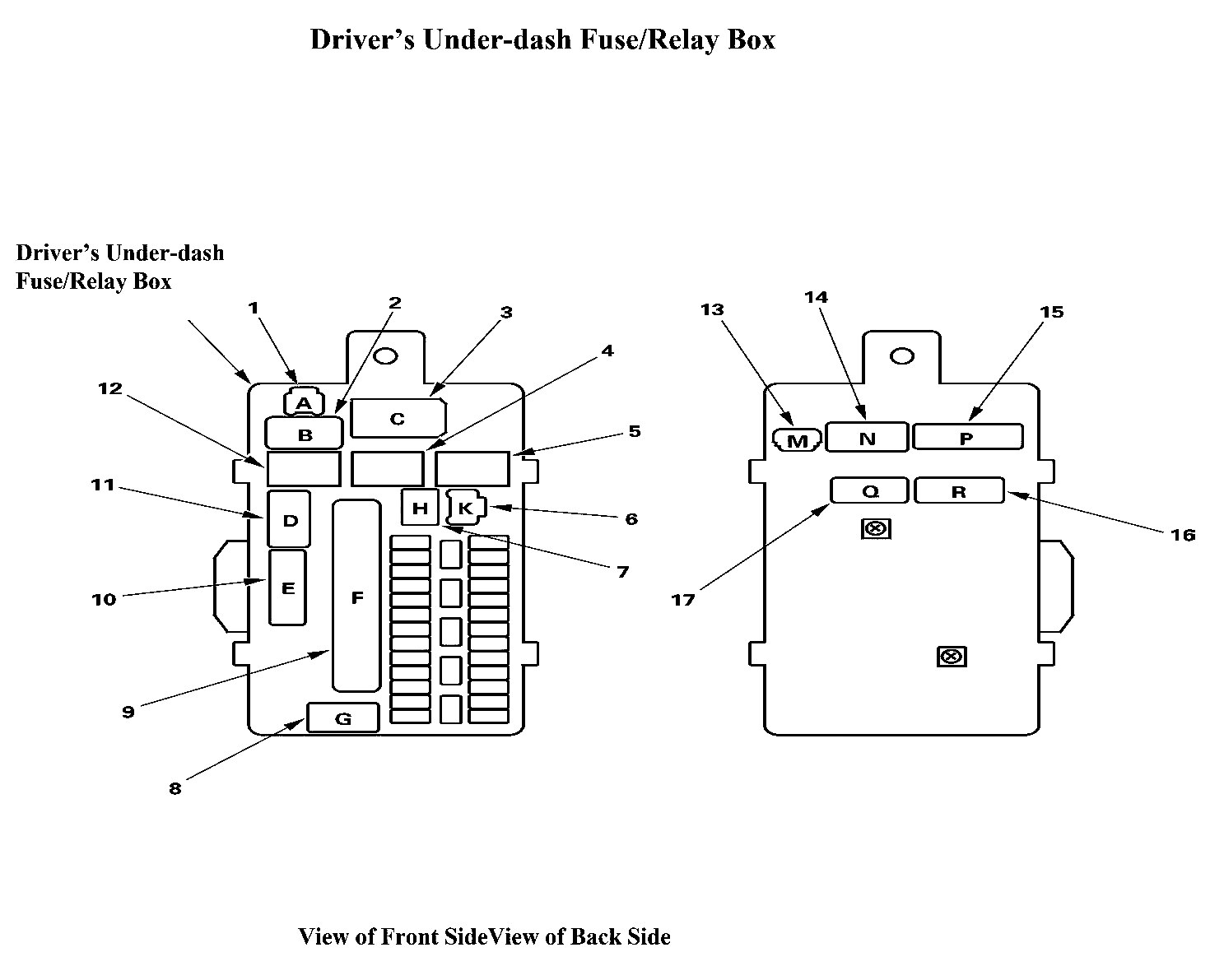

Acura TL - wiring diagram - fuse panel - driver side under dash (part 5)
Acura TL – wiring diagram – fuse panel – driver side under dash (part 5)

Passenger’s under dash

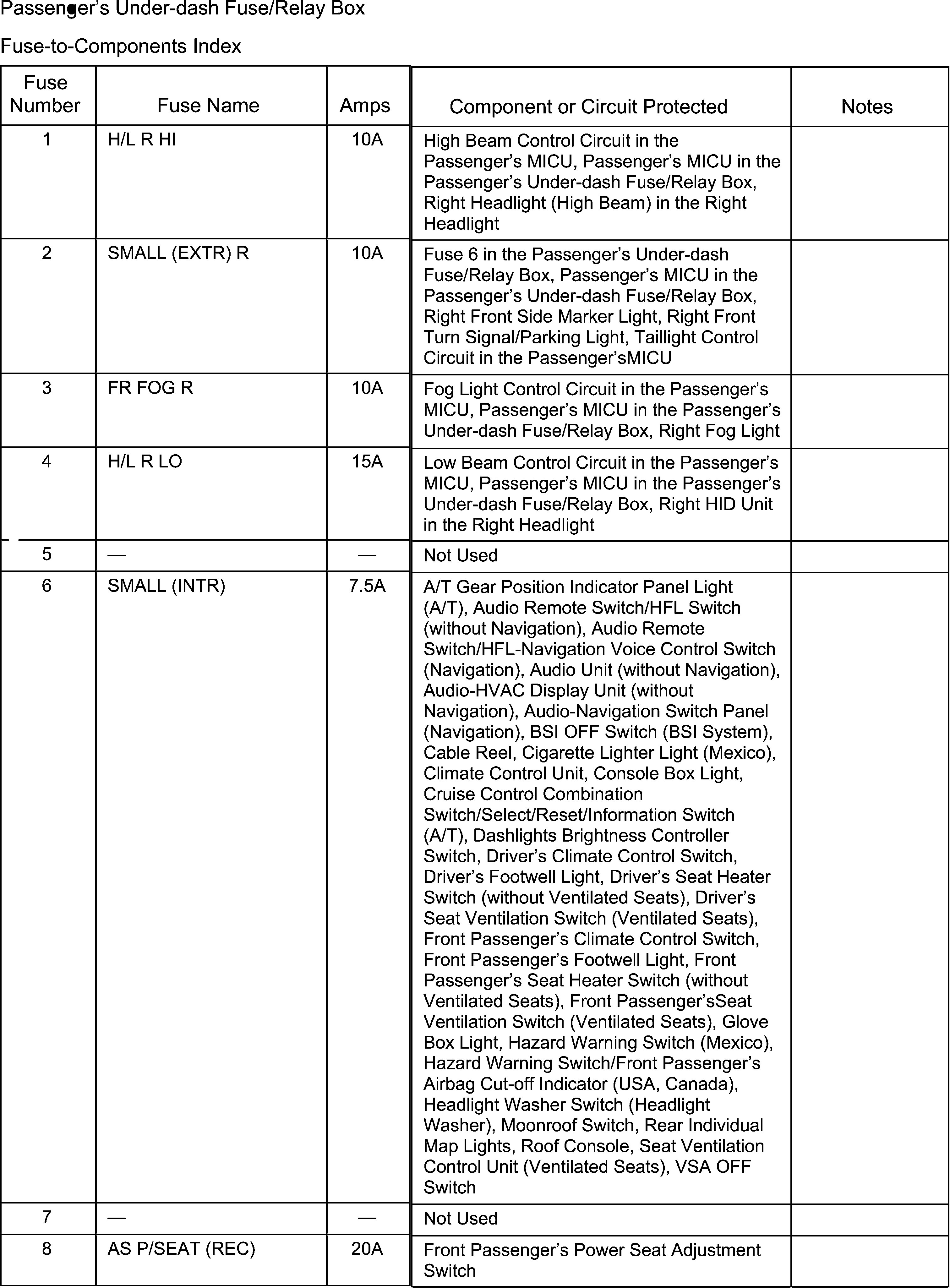

Acura TL - wiring diagram - fuse panel - passenger side under dash (part 1)
Acura TL – wiring diagram – fuse panel – passenger side under dash (part 1)

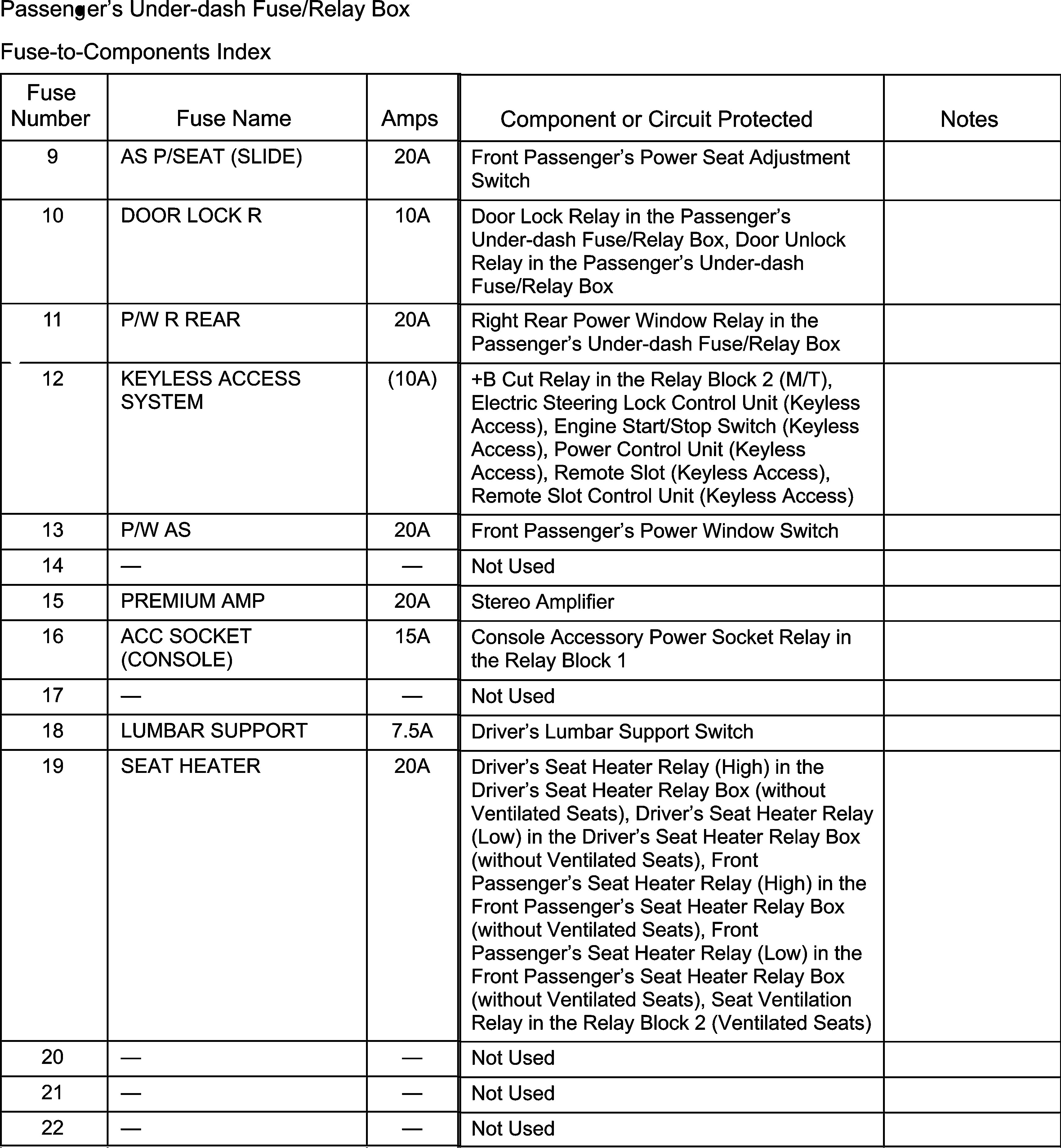

Acura TL - wiring diagram - fuse panel - passenger side under dash (part 2)
Acura TL – wiring diagram – fuse panel – passenger side under dash (part 2)

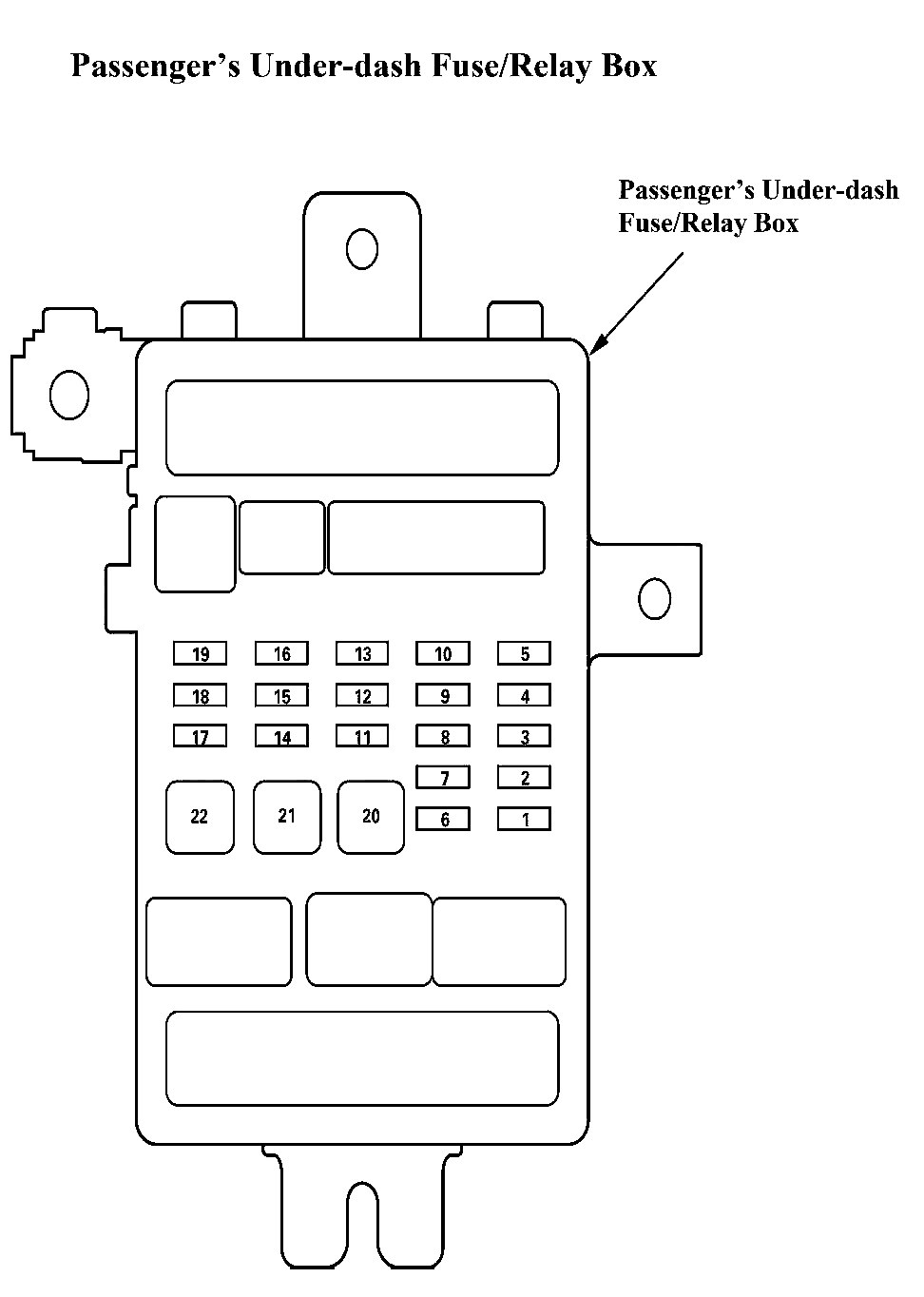

Acura TL - wiring diagram - fuse panel - passenger side under dash (part 3)
Acura TL – wiring diagram – fuse panel – passenger side under dash (part 3)

Under hood

Acura TL - wiring diagram - fuse panel - under hood (part 1)
Acura TL – wiring diagram – fuse panel – under hood (part 1)
Acura TL - wiring diagram - fuse panel - under hood (part 2)
Acura TL – wiring diagram – fuse panel – under hood (part 2)

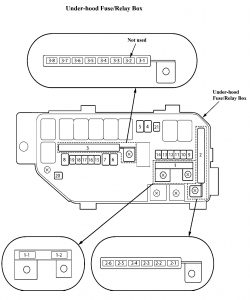

Acura TL - wiring diagram - fuse panel - under hood (part 3)
Acura TL – wiring diagram – fuse panel – under hood (part 3)

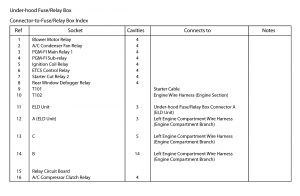

Acura TL - wiring diagram - fuse panel - under hood (part 4)
Acura TL – wiring diagram – fuse panel – under hood (part 4)

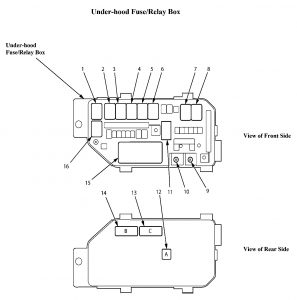

Acura TL - wiring diagram - fuse panel - under hood (part 5)
Acura TL – wiring diagram – fuse panel – under hood (part 5)

Auxiliary under dash holder

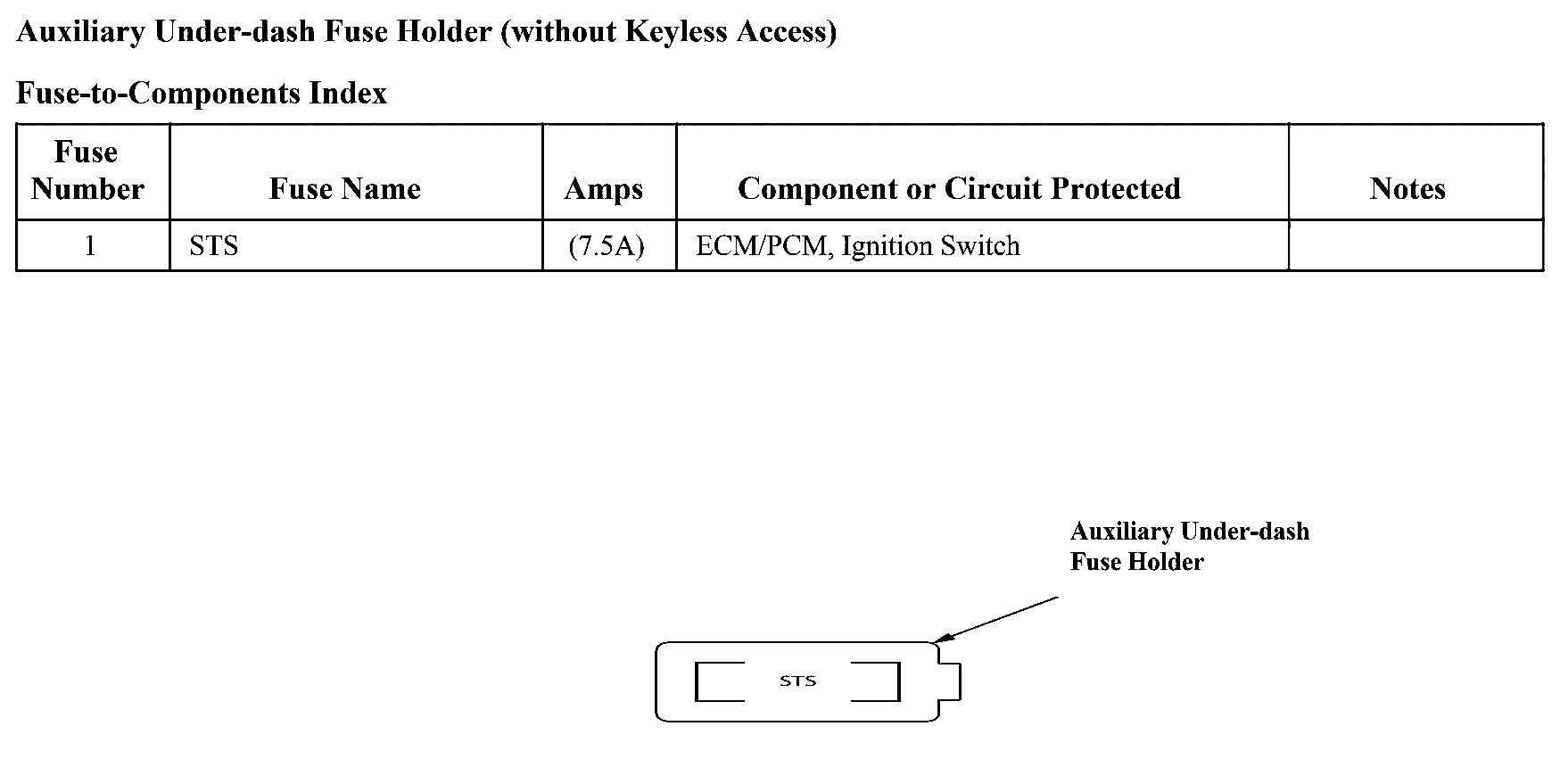

Acura TL - wiring diagram - fuse panel - auxiliary fuse holder
Acura TL – wiring diagram – fuse panel – auxiliary fuse holder

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
