Oldsmobile Cutlass Supreme (1993) – fuse box diagram
Year of production: 1993

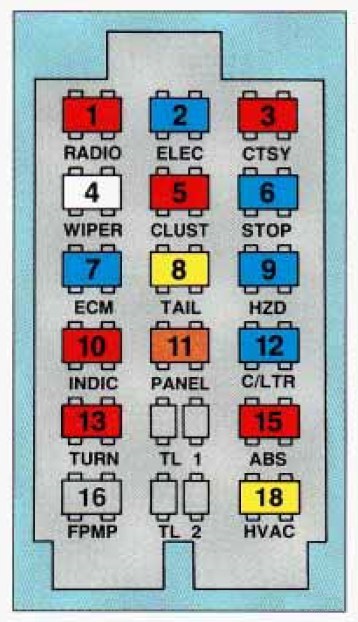

Glove Box Fuse Block
Oldsmobile Cutlass Supreme – fuse box diagram – glove box fuse block
Fuse
Ampere rating [A]
Usage
1
10
Radio & Clock
2
15
Radio & Clock; Passive Restraint Lockout, Passive Restraint Timer; DID, Cluster
3
10
Door Lock; Courtesy, Glove Box, Underhood, Trunk, Header Lights; Lighted Inside Rearview Mirror, Outside Power Mirrors
4
25
Windshield Wiper & Washer
5
10
Temp Door Motor; DRL Module (Canada) ; Instrument Cluster, HUD Dimmer, HUD Module
6
15
Brake Lights; ABS Control Module; Chime Module
7
15
ECM
8
20
Taillights; HVAC; Chime Module; DRL Module( Canada)
9
15
Hazard Warning Flasher
10
10
Rear Defogger Timer RelayI;n strument Cluster; Chime Module; Cruise Control; DRL Module (Canada); Lamp Driver Module; ABS Lamp Driver
11
5
Instrument Panel, Console, Switch Lights
12
15
Cigarette Lighter
13
10
Turn Signals/Flasher; Computer Center
14
—
Not Used
15
10
ABS Control Module
16
—
Not Used
17
—
Not Used
18
20
Blower Motor, SOL Box

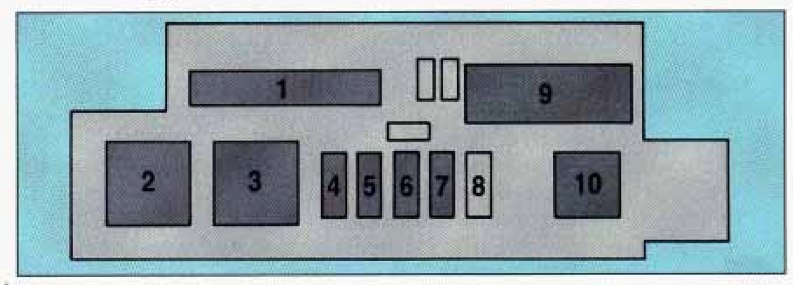

Component Center
Oldsmobile Cutlass Supreme – fuse box – component center
Fuse
Ampere rating [A]
Usage
1
Defogger Timer Relay
2
Air Conditioner Blower Relay (HI
3
onditioner Blower Relay (LO)
4
30
Rear Defogger Circuit Breaker
5
30
Power Accessories Circuit Breaker
6
30
Power Windows and Sunroof Circuit Breaker
7
20
Headlight Circuit Breaker
8
Not Used
9
Chime Module
10
Hazard Flasher

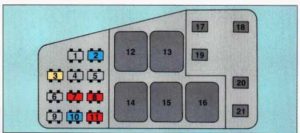

Passenger Side Underhood Electrical Center
Oldsmobile Cutlass Supreme – fuse box diagram – passengers side underhood electrical center
Fuse
Ampere rating [A]
Usage
1
Not Used
2
15
Trugk Release (Auto)
3
20
ECM; Fuel Pump
4
Not Used
5
Not Used
6
Not Used
7
10
Direct Ignition System
8
10
Fuel Injectors
9
Not Used
10
15
NC Coil, Secondary Cooling Fan, Generator, Digital EGR, Purge Canister
11
10
TCC, Primary Cooling Fan (3.1L)
Relay
Ampere rating [A]
Usage
12
Fuel Pump
13
AIR Pump (3.4L)
14
Secondary Cooling Fan
15
Primary Cooling Fan
16
A/C Clutch Coil
Fusible element
Ampere rating [A]
Usage
17
60
Starter Solenoid
18
30
Cooling Fan (3.1L)
60
Cooling Fan (3.4L)
19
60
Blower Motor
20
60
Cooling Fan
21
30
Fuse Block
Driver Side Underhood Electrical Center
Oldsmobile Cutlass Supreme – fuse box diagram – driver side underhood electrical center
Fuse
Ampere rating [A]
Usage
1
—
Not Used
2
—
Not Used
3
60
ABS Controller
4
50
Exterior Lights
5
15
Horn
6
5
ABS Control Module
7
—
Not Used
8
—
Not Used
9
—
Not Used
10
15
Fog Lights
11
—
Not Used
12
—
Not Used
13
—
Not Used
14
—
Not Used
Relay
Ampere rating [A]
Usage
15
Horn
16
Fog Lights
17
ABS
WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
