Lincoln LS (2000 – 2006) – fuse box diagram

Lincoln LS (2000 – 2006) – fuse box diagram

Year of production: 2000, 2001, 2002, 2003, 2004, 2005, 2006

Passenger compartment fuse panel

The fuse panel is located on the right hand side kick panel.

Lincoln LS - fuse box - passeneger compartment
Lincoln LS – fuse box – passeneger compartment
Fuse/relay location Ampere rating [A] Description
1 5 Starter Relay Coil
2 5 Radio
3 5 ABS/TCS/AdvanceTrac
4 5 Cluster, PCM Relay, Fuel Pump Relay, REM, Transit Relay
5 5 T/A Switch, O/D Cancel Switch, Autolamp Sensor, Heated Seat Modules
6 10 OBD II
7 5 DDM, DSM, Anti-theft LED, Security Horn, PCM, Power Mirror
8 5 Right Front Turn, Right Front Repeater, Right Front Sidemarker, Right Front Park Lamps
9 10 Right Front Low Beam
10 5 Left Front Turn, Left Front Repeater, Left Front Sidemarker, Left Front Park Lamps
11 10 Left Front High Beam
12 Not used
13 5 Cluster
14 10 RCM, DATC
15 5 Not Used (Spare)
16 5 E/C Mirror, Heated Seat Controls, RSM (Rain Sensor Module)
17 5 RCM, Alternator Warning Lamp
18 20 Radio, CIA
19 15 Tilt/Tele Motors
20 10 FEM, DATC, Cluster, Brake Shift Interlock, REM
21 10 Power Folding Mirrors
22 10 DDM
23 10 Right Front High Beam
24 5 PATS
25 10 Left Front Low Beam
26 10 Wiper Relay, Windshield Washer
27 10 Radio, Cellphone
28 5 Security Horn
29 5 Trailer Tow Ignition Sense, VEMS, FEM
30 5 FEM
31 Not used
32 20 Cigar Lighter
33 10 Switch Backlighting
34 10 Not Used (Spare)
35 10 Stop Lamp Signal

Front power distribution box

The front power distribution box is located in the engine compartment.

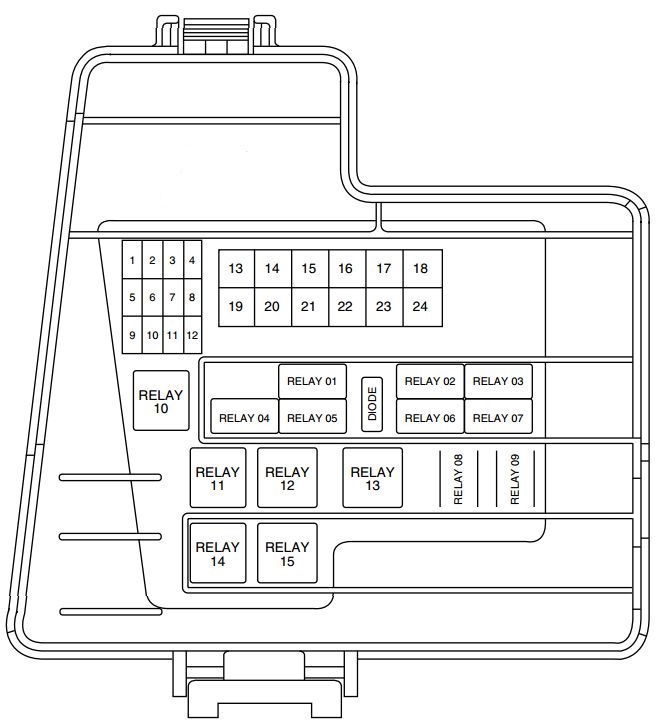

Lincoln LS - fuse box - power distribution box
Lincoln LS – fuse box – power distribution box
Fuse/relay Ampere rating [A] Description
1 10* A/C Clutch
2 Not Used
3 15* Fog Lamp
4 15* Horn
5 20* Fuel Injectors
6 15* Transmission Solenoid
7 Not Used
8 Not Used
9 Not Used
10 Not Used
11 15* HEGO’s
12 10* COP’s
13 30** Heated Wiper Park
14 30** ABS Module
15 Not Used
16 30** Blower Motor
17 20** Thermactor Air Pump (Low Emission Vehicles Only)
18 40** PCM
19 Not used
20 30** Wiper Motor
21 30** Starter Solenoid
22 30** ABS Motor
23 Not Used (Fuse Plug)
24 Not used
Relay 01 Wiper Hi/Lo
Relay 02 Wiper Park
Relay 03 COP’s and HEGO’s
Relay 04 Not Used
Relay 05 Auxiliary Coolant Pump (V8)
Relay 06 Horn
Relay 07 Fog Lamps
Relay 08 A/C Clutch
Relay 09 Wiper Run/Acc
Relay 10 Blower Motor
Relay 11 Not Used
Relay 12 Heated Wiper Park
Relay 13 Not Used
Relay 14 PCM Power
Relay 15 Starter Motor
Diode PCM
*Mini fuses

**Cartridge fuses

Rear power distribution box

The rear power distribution box is located in the luggage compartment under the spare tire well cover.

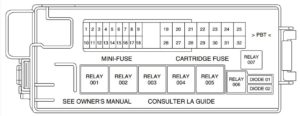

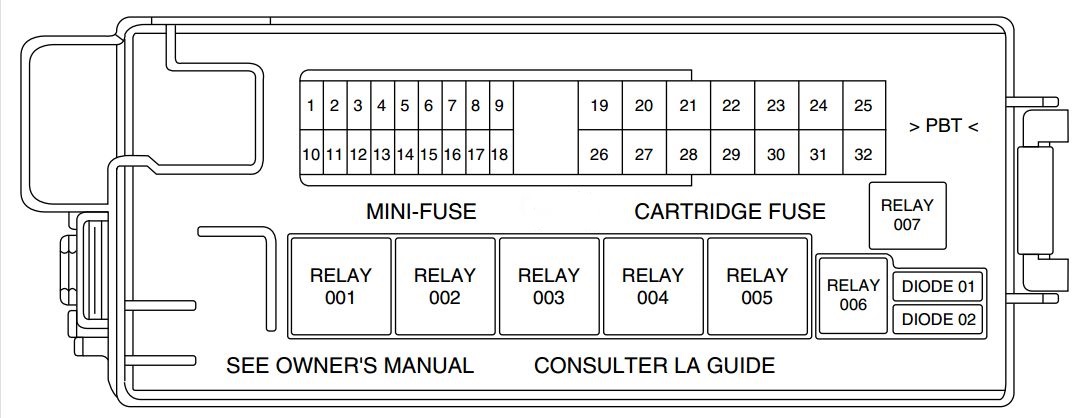

Lincoln LS - fuse box - rear power distribution box
Lincoln LS – fuse box – rear power distribution box
Fuse/relay location Ampere rating [A] Description
1 15* Decklid Release Solenoid
2 10* Right Rear Turn Lamp
3 5* Left Rear Stop Lamp
4 10* Fuel Door Release Solenoid
5 10* Courtesy and Map Lamps
6 10* Left Rear Turn and Back-up Lamps
7 5* Right Rear Stop Lamp
8 10* Center High Mounted Stop Lamp
9 5* Heated Mirror
10 20* Powerpoint
11 15* Heated Seats
12 5* Transit Relay (if equipped)
13 Not used
14 5* Phone, CD, VEMS
15 5* Alternator Sense
16 20* Moonroof
17 15* Fuel Pump
18 20* Subwoofer Amplifier
19 20** REM – Left Rear Window
20 20** DDM – Driver Window
21 20** Driver Lumbar, Power Seats
22 20** Ignition Switch
23 30** SSP4
24 30** SSP3
25 40** P-J/B
26 20** FEM – Front Passenger Window
27 30** SSP1
28 20** Passenger Lumbar, Power Seats
29 30** Rear Defroster
30 20** REM – Right Rear Window
31 20** Ignition Switch (V6 manual trans)
32 30** SSP2
Relay 001 SSP1
Relay 002 SSP4
Relay 003 Rear Defroster
Relay 004 SSP3
Relay 005 SSP2
Relay 006 Not used
Relay 007 Fuel pump
Diode 01 Not used
Diode 02 Fuel pump motor
*Mini fuses

**Maxi fuses

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
