Fiat 124 Spider (2016) – fuse box diagram

Fiat 124 Spider (2016) – fuse box diagram

Year of production: 2016

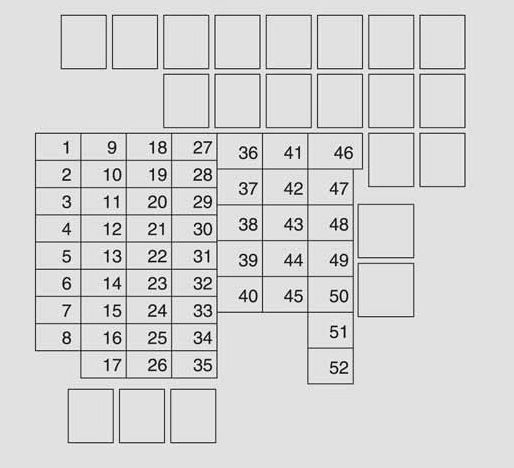

Engine compartment

Fiat 124 Spider - fuse box diagram - engine compartment
Fiat 124 Spider – fuse box diagram – engine compartment
Fuse Name [A] Description
F03 HORN2 7,5 Horn
F06
F07 INTERIOR 15 Overhead light
F09 AUDIO2 15 Audio system
F10 METER1 10 Instrument cluster
F11 SRIS1 7,5 Air bag
F12
F13 RADIO 7,5 Audio system
F17 AUDIO1 25 Audio system
F18 A/C MAG 7,5 Air conditioner
F20 AT 15 Transmission control system (where provided)
F21 D LOCK 25 Power door locks
F22 H/L RH 20 Headlight (RH)
F24 TAIL 20 Taillights/Number plate lights/Position lights
F25 DRL 15 Daylight Running Lights
F26 ROOM 25 Overhead light
F27 FOG 15 Fog lights
F28 H/CLEAN 20 Headlight washer (where provided)
F29 STOP 10 Stop lights/Rear fog light (where provided)
F30 HORN 15 Horn
F31 H/L LH 15 Headlight (LH)
F33 HAZARD 15 Hazard warning flashers/Direction indicators lights
F36 WIPER 20 Windshield wipers
F37 CABIN + B 50 For protection of various circuits
F38
F39
F42 EVPS 30
F43 FAN1 30 Cooling fan
F44 FAN2 40 Cooling fan
F47 DEFOG 30 Rear window defogger
F48 IG2 30 For protection of various circuits
F50 HEATER 40 Air conditioner
F51
F52

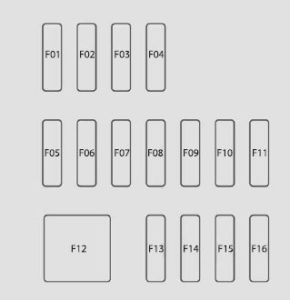

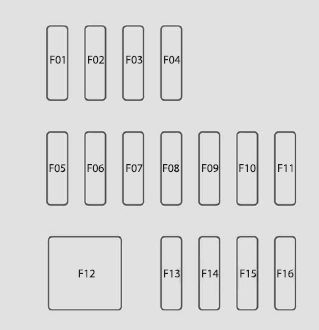

Fuse box on the left side of the vehicle

Fiat 124 Spider - fuse box diagram - left side
Fiat 124 Spider – fuse box diagram – left side
Fuse Name [A] Description
F01 RHT R 30
F02 RHT L 30
F03
F04
F05 F.OUTLET 15 Accessory sockets
F06
F07 AT IND 7,5 AT shift indicator (where provided)
F08 MIRROR 7,5 Power control mirror
F09 R_DECK R 30
F10 R_DECK L 30
F11 F.WASHER 15 Windscreen washer
F12 P.WINDOW 30 Power windows
F13
F14 SRS2/ESCL 30 Electronic steering lock
F15 SEAT WARM 20 SEAT WARMER
F16 M.DEF 7,5



WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
