Acura RL (2006) – wiring diagrams – transmission controls

Acura RL (2006) – wiring diagrams – transmission controls

Year of production:  2006

Transmission controls

Version 1

Acura RL - wiring diagram - transmission controls (part 1)
Acura RL – wiring diagram – transmission controls (part 1)
Acura RL - wiring diagram - transmission controls (part 2)
Acura RL – wiring diagram – transmission controls (part 2)

Version 2

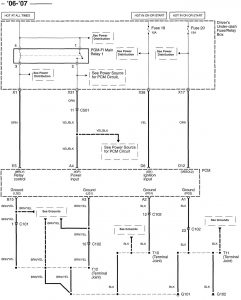

Acura RL - wiring diagram - transmission control (part 1)
Acura RL – wiring diagram – transmission control (part 1)

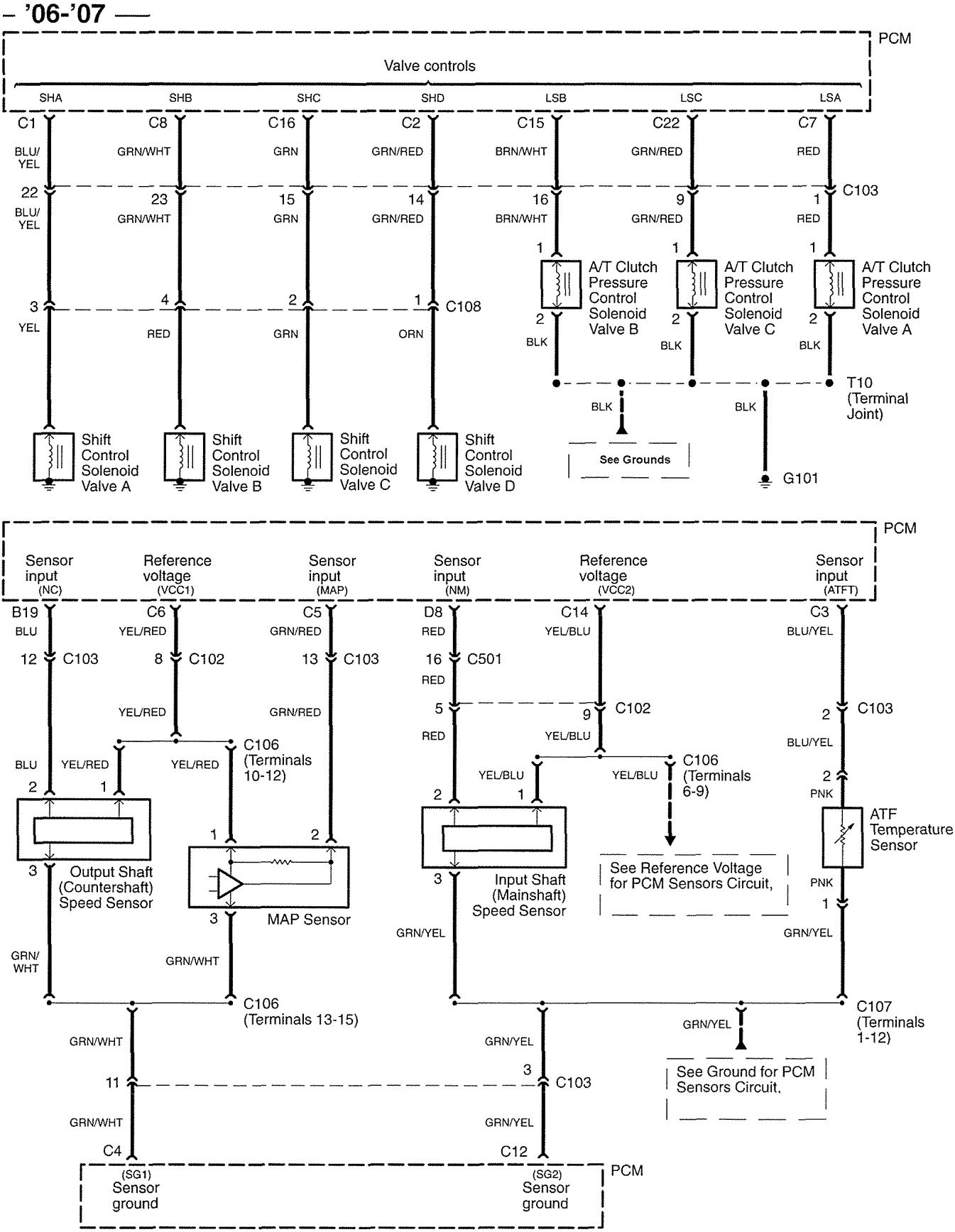

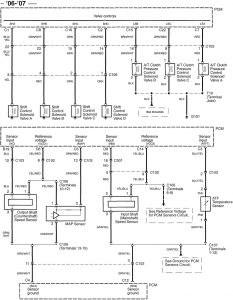

Acura RL - wiring diagram - transmission control (part 2)
Acura RL – wiring diagram – transmission control (part 2)
Acura RL - wiring diagram - transmission control (part 3)
Acura RL – wiring diagram – transmission control (part 3)
Acura RL - wiring diagram - transmission control (part 4)
Acura RL – wiring diagram – transmission control (part 4)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
