Acura RL (2006) – wiring diagrams – shift interlock

Acura RL (2006) – wiring diagrams – shift interlock

Year of production:  2006

Shift interlock

Version 1

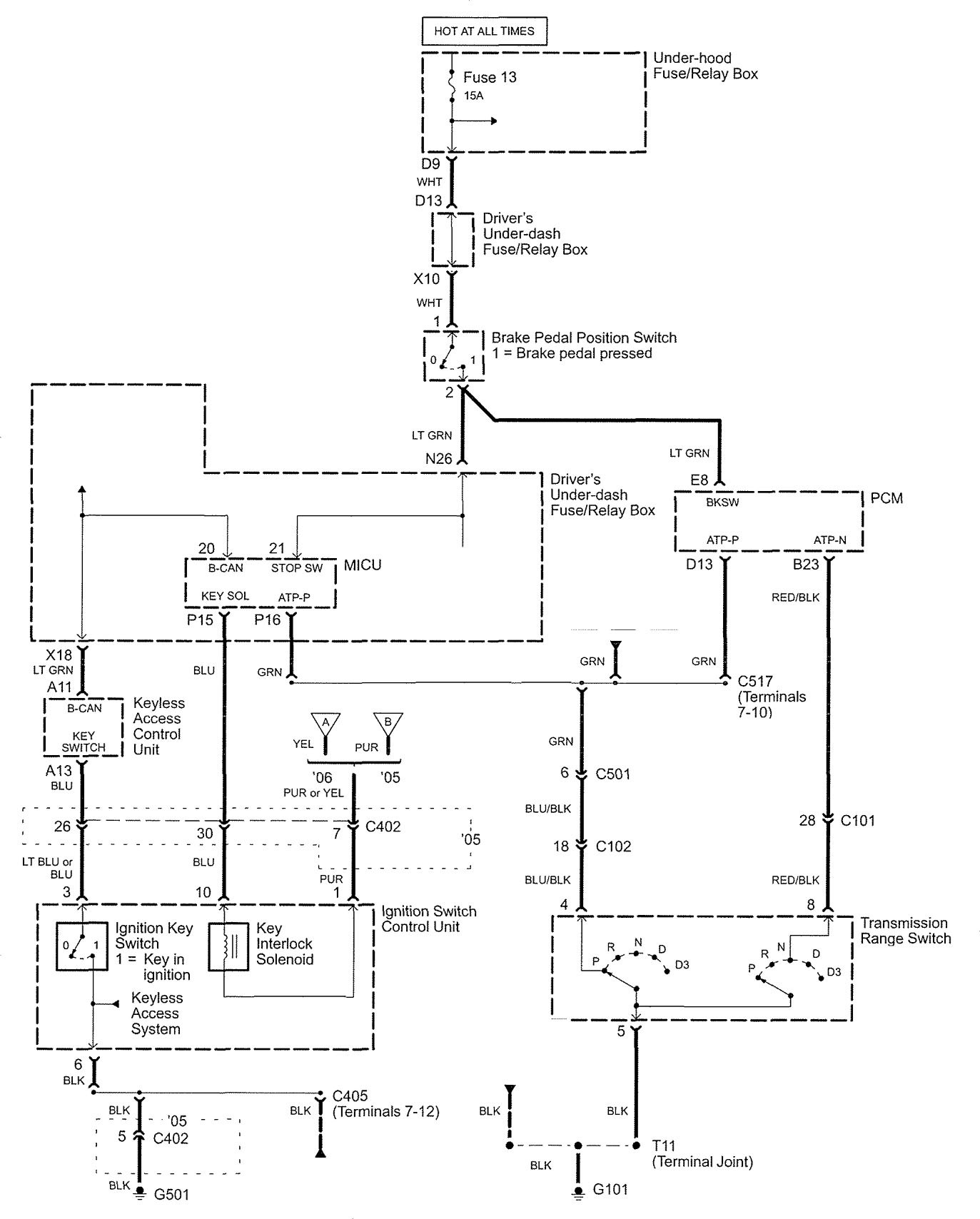

Acura RL - wiring diagram - shift interlock (part 1)
Acura RL – wiring diagram – shift interlock (part 1)

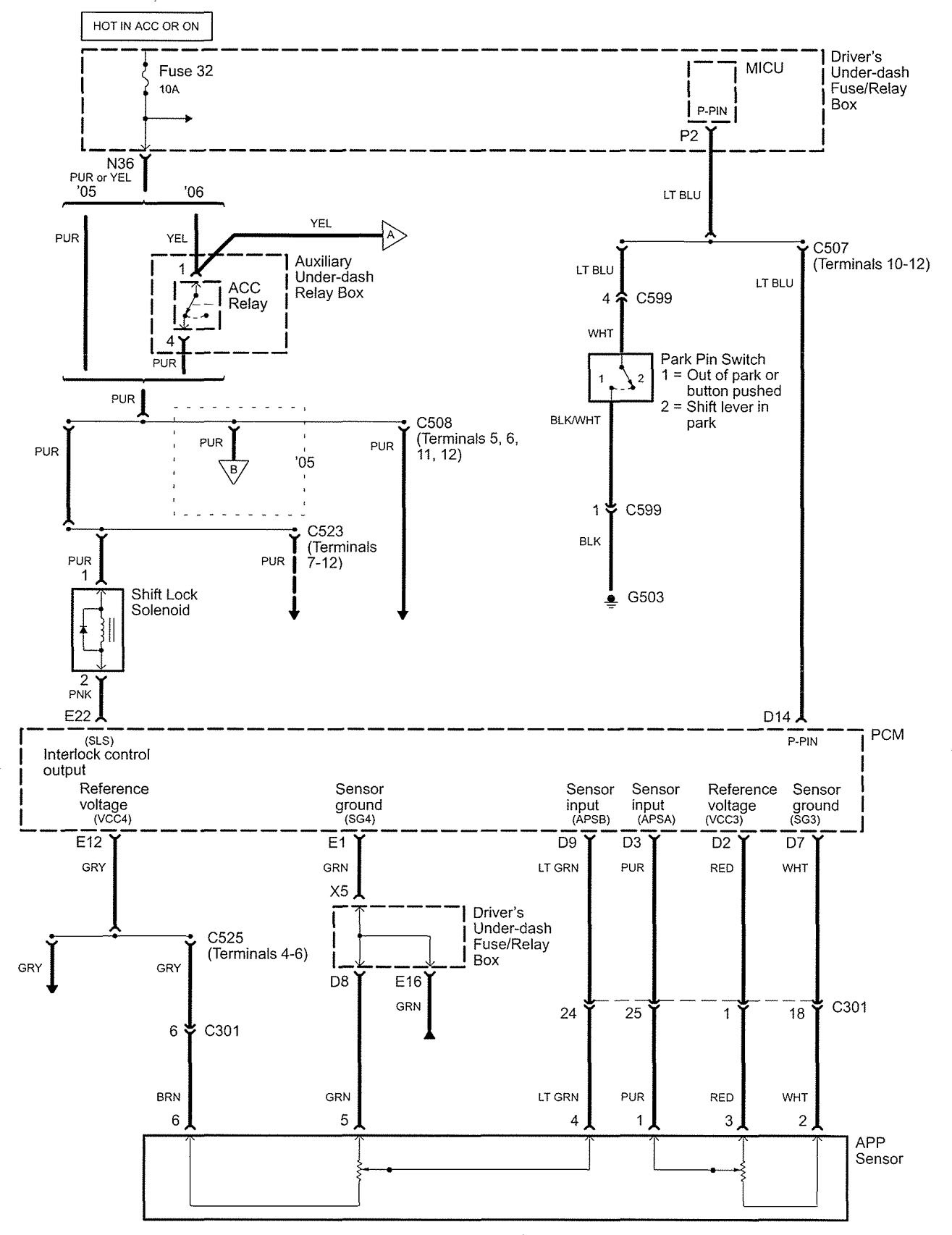

Acura RL - wiring diagram - shift interlock (part 2)
Acura RL – wiring diagram – shift interlock (part 2)

Version 2

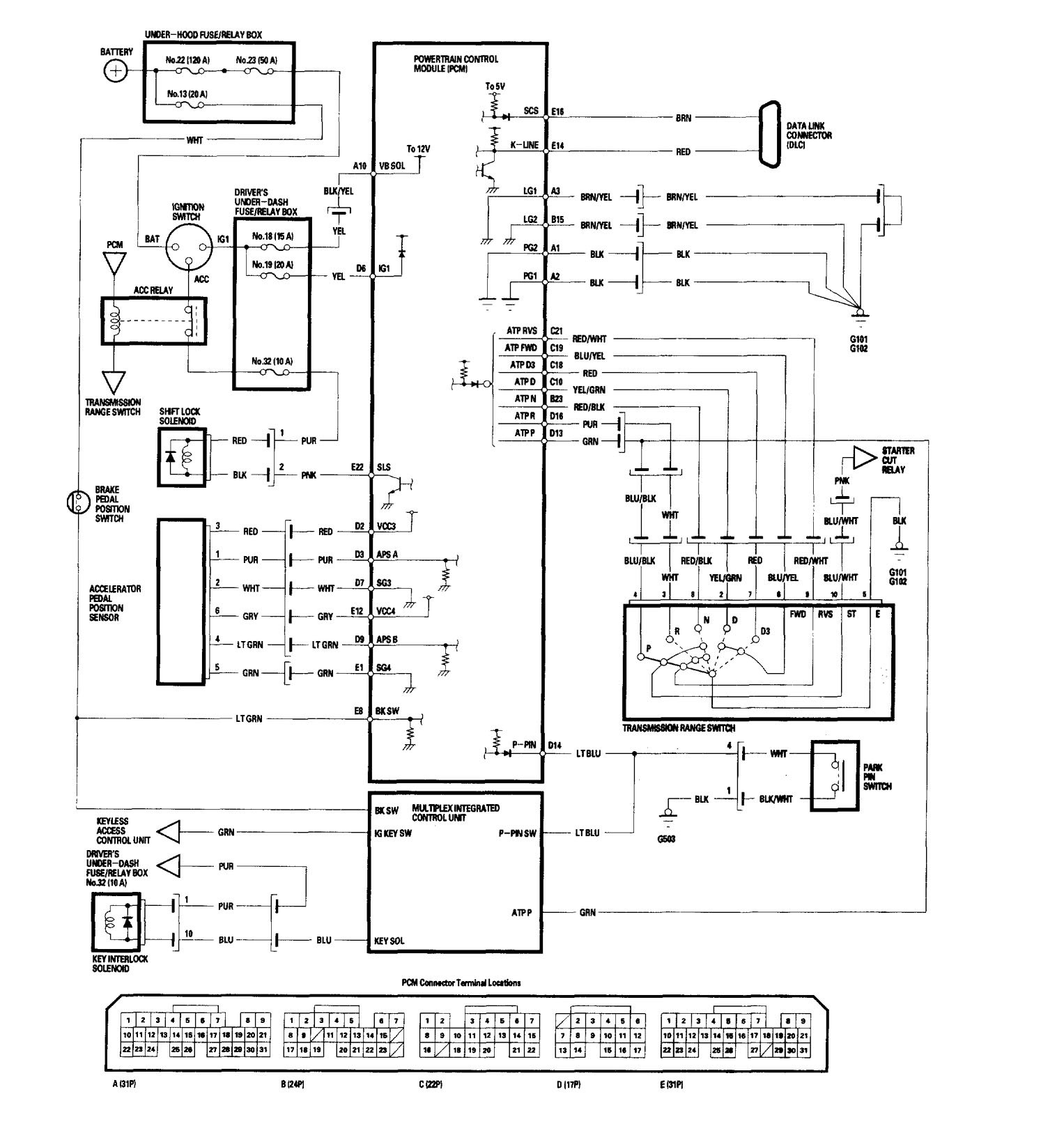

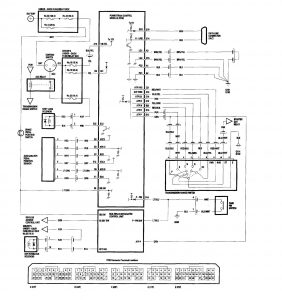

Acura RL - wiring diagram - shift interlock
Acura RL – wiring diagram – shift interlock

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
