Volvo 850 (1996) – wiring diagrams – fuel controls

Volvo 850 (1996) – wiring diagrams – fuel controls

Year of productions:  1996

Fuel controls

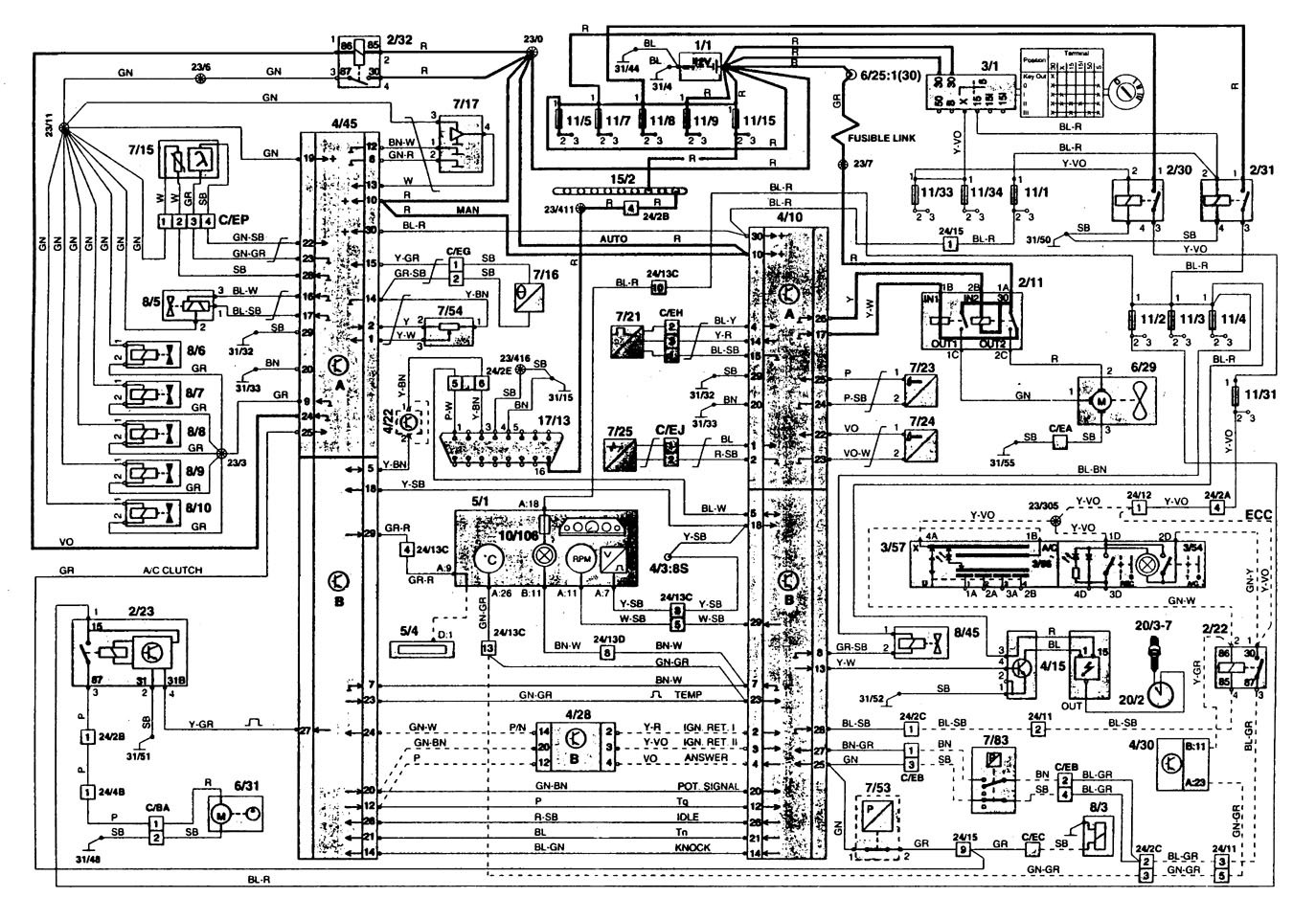

Volvo 850 - wiring diagram - fuel controls (part 1)
Volvo 850 – wiring diagram – fuel controls (part 1)

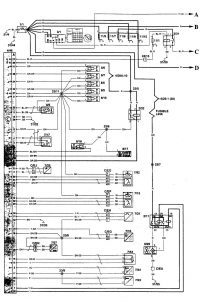

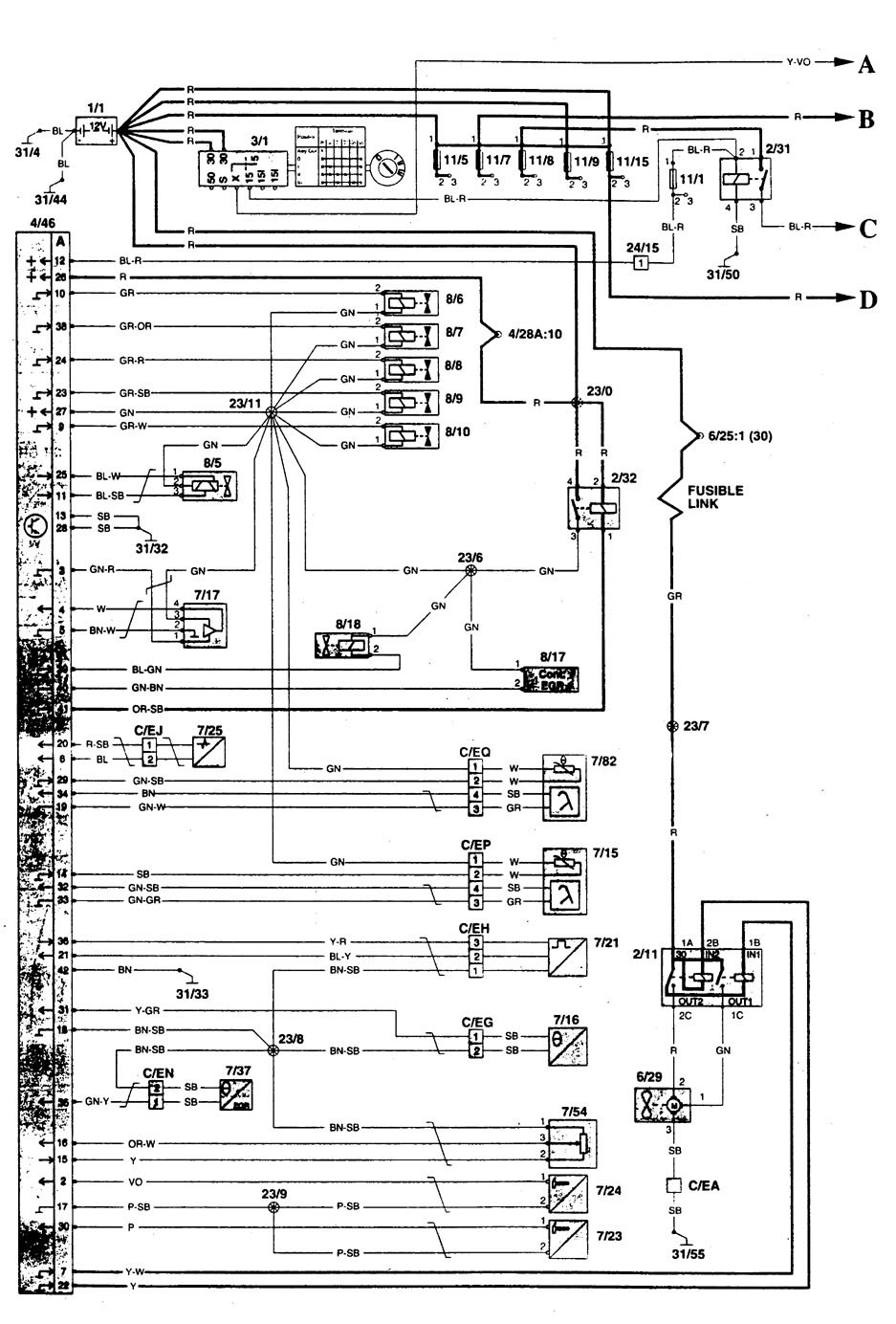

Volvo 850 - wiring diagram - fuel controls (part 2)
Volvo 850 – wiring diagram – fuel controls (part 2)

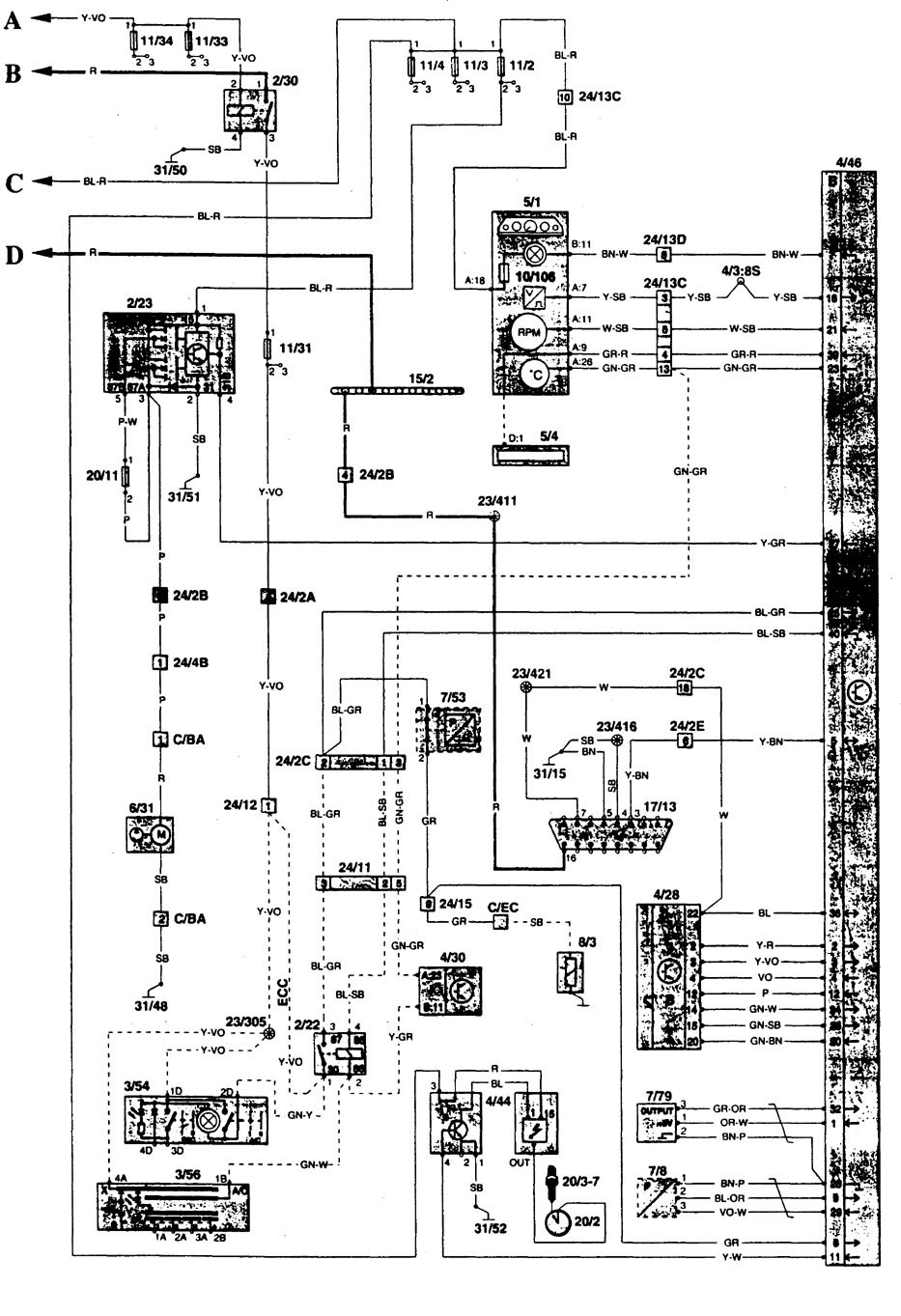

Volvo 850 - wiring diagram - fuel controls (part 3)
Volvo 850 – wiring diagram – fuel controls (part 3)

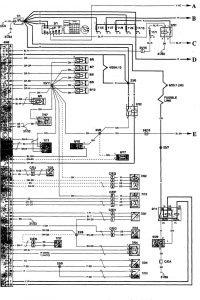

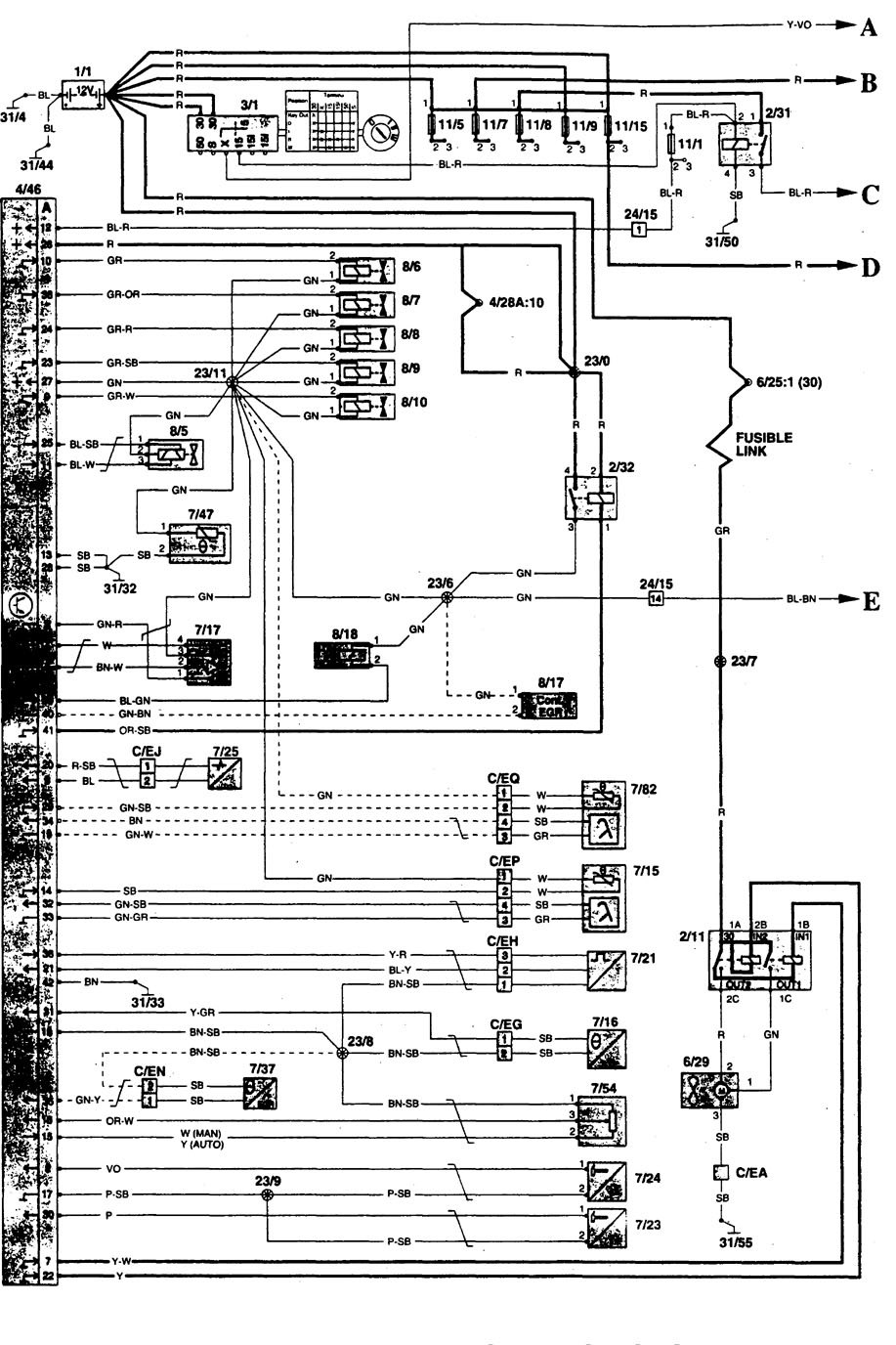

Volvo 850 - wiring diagram - fuel controls (part 4)
Volvo 850 – wiring diagram – fuel controls (part 4)

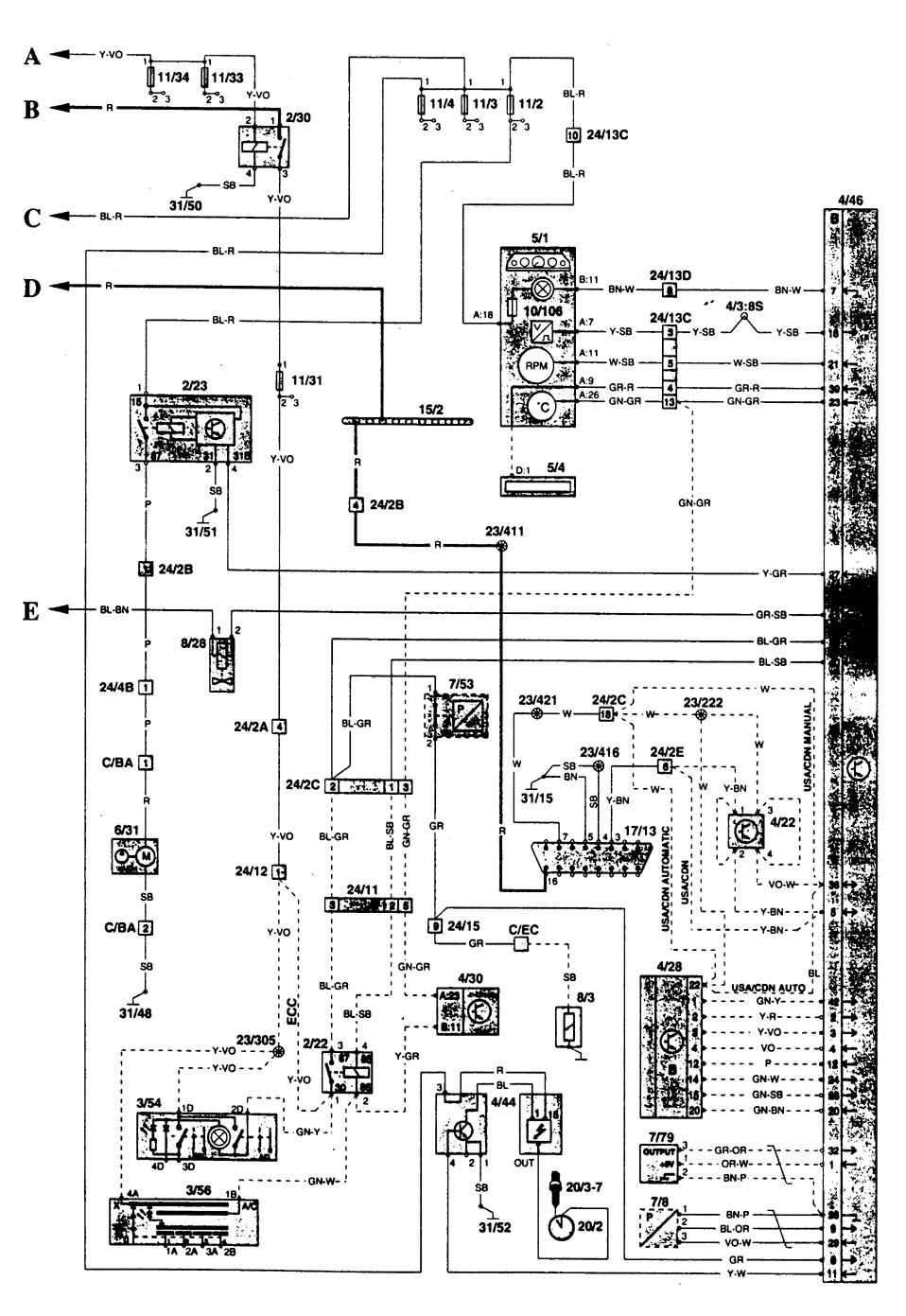

Volvo 850 - wiring diagram - fuel controls (part 5)
Volvo 850 – wiring diagram – fuel controls (part 5)
Volvo 850 - wiring diagram - component (part 1)
Volvo 850 – wiring diagram – component (part 1)
Volvo 850 - wiring diagram - component (part 2)
Volvo 850 – wiring diagram – component (part 2)
Volvo 850 - wiring diagram - component (part 3)
Volvo 850 – wiring diagram – component (part 3)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
