Mercedes-Benz 500SL (1990 – 1993) – wiring diagrams – exterior lighting

Mercedes-Benz 500SL (1990 – 1993) – wiring diagrams – exterior lighting

Year of productions:  1990, 1991, 1992, 1993

Exterior lighting

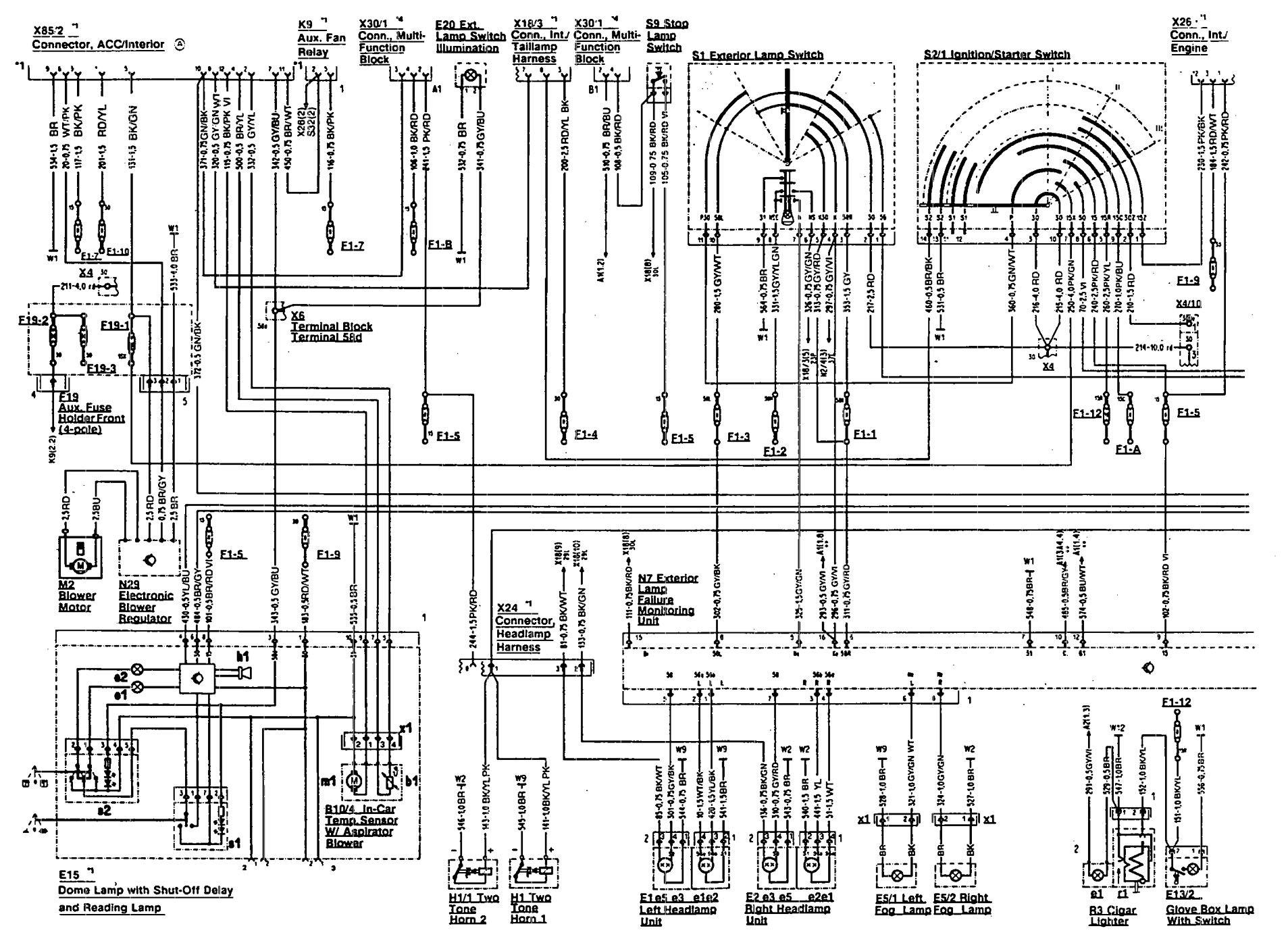

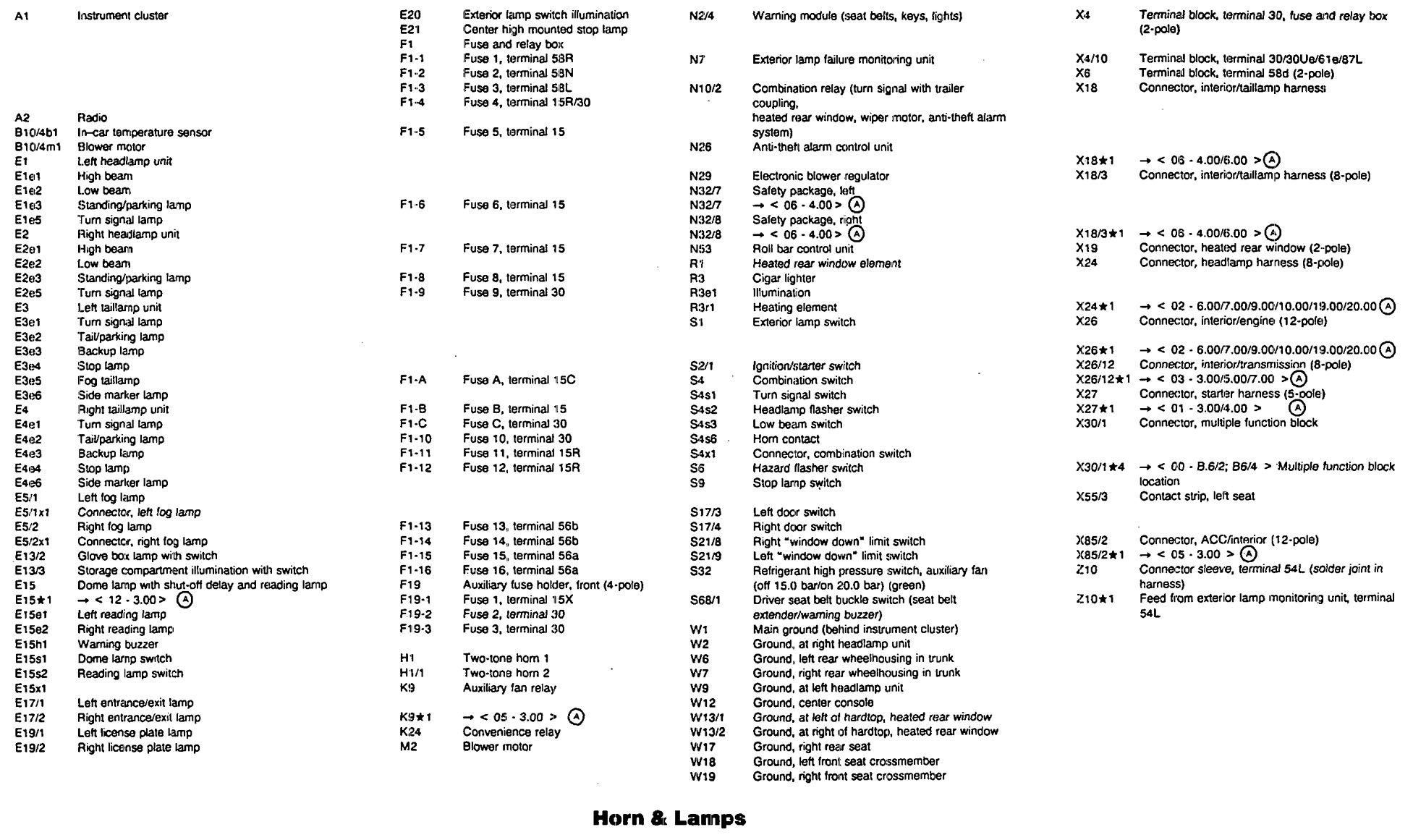

Mercedes-Benz 300SL - wiring diagram - exterior lighting (part 1)
Mercedes-Benz 500SL – wiring diagram – exterior lighting (part 1)

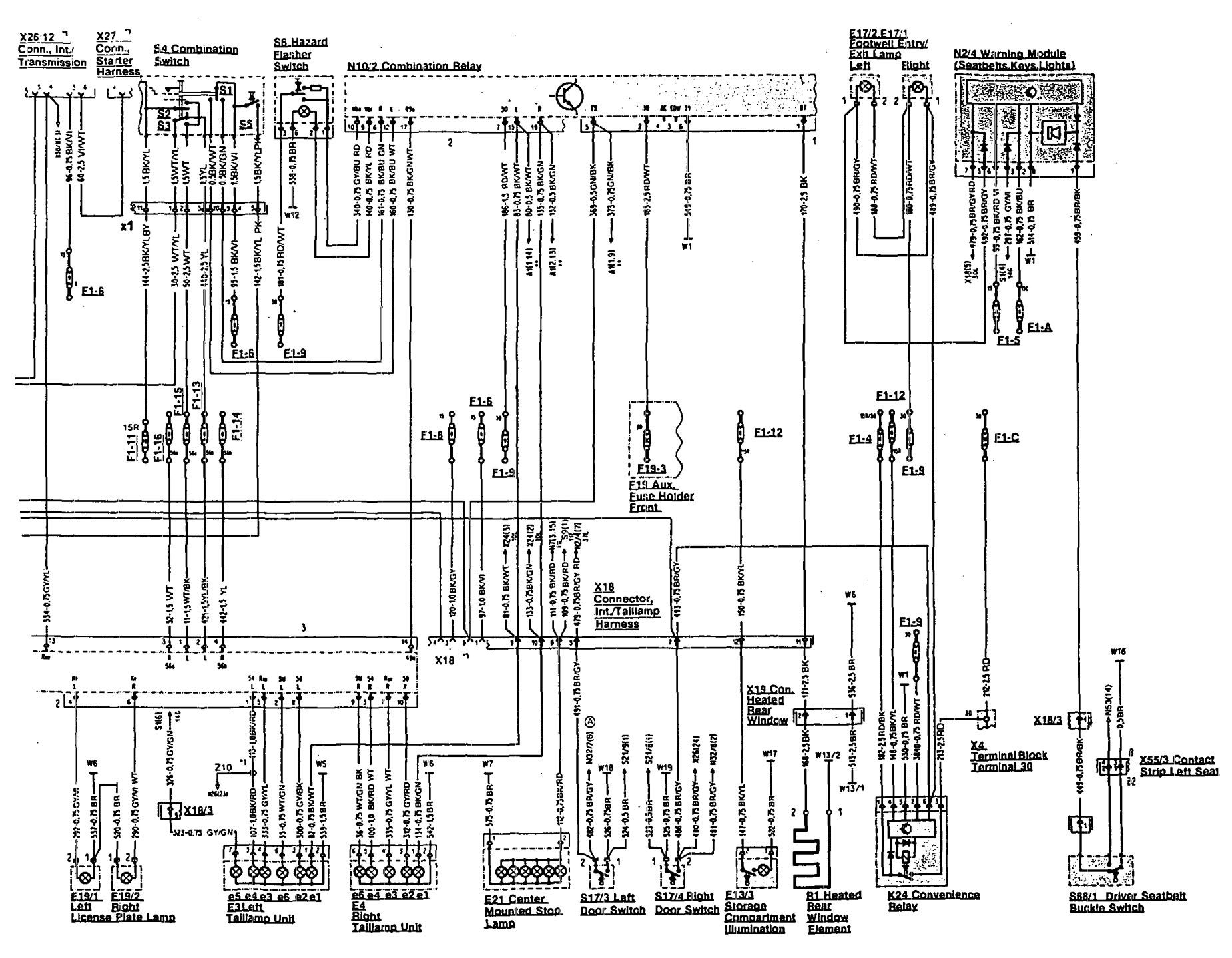

Mercedes-Benz 300SL - wiring diagram - exterior lighting (part 2)
Mercedes-Benz 500SL – wiring diagram – exterior lighting (part 2)
Mercedes-Benz 300SL - wiring diagram - exterior lighting (part 3)
Mercedes-Benz 500SL – wiring diagram – exterior lighting (part 3)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
