Mercedes-Benz 190E (1993) – wiring diagrams – audible warning system

Mercedes-Benz 190E (1993) – wiring diagrams – audible warning system

Year of productions:  1993

Audible warning system

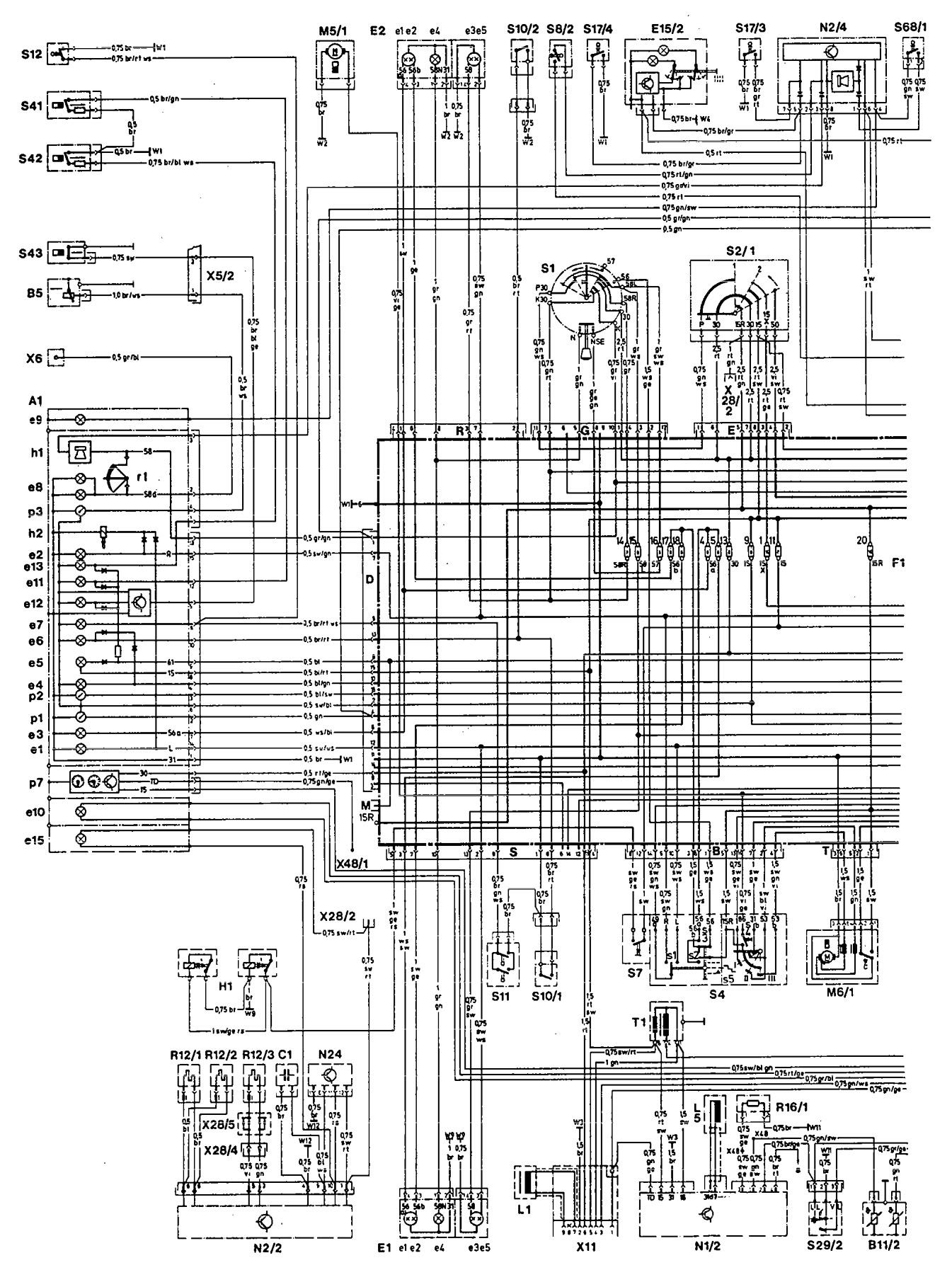

Mercedes-Benz 190E -  wiring diagram - audible warning system (part 1)
Mercedes-Benz 190E -wiring diagram – audible warning system (part 1)

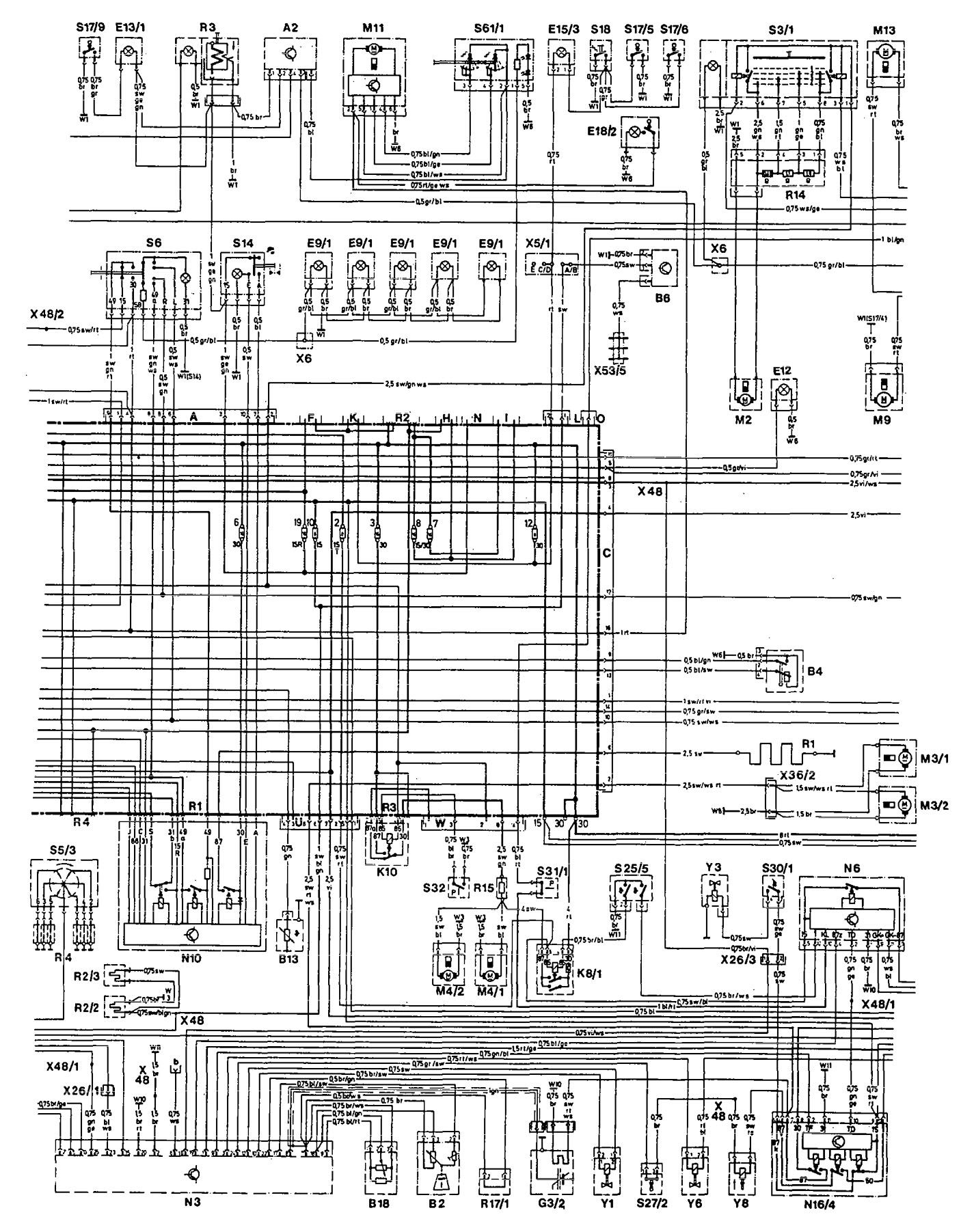

Mercedes-Benz 190E -wiring diagram - audible warning system (part 2)
Mercedes-Benz 190E -wiring diagram – audible warning system (part 2)

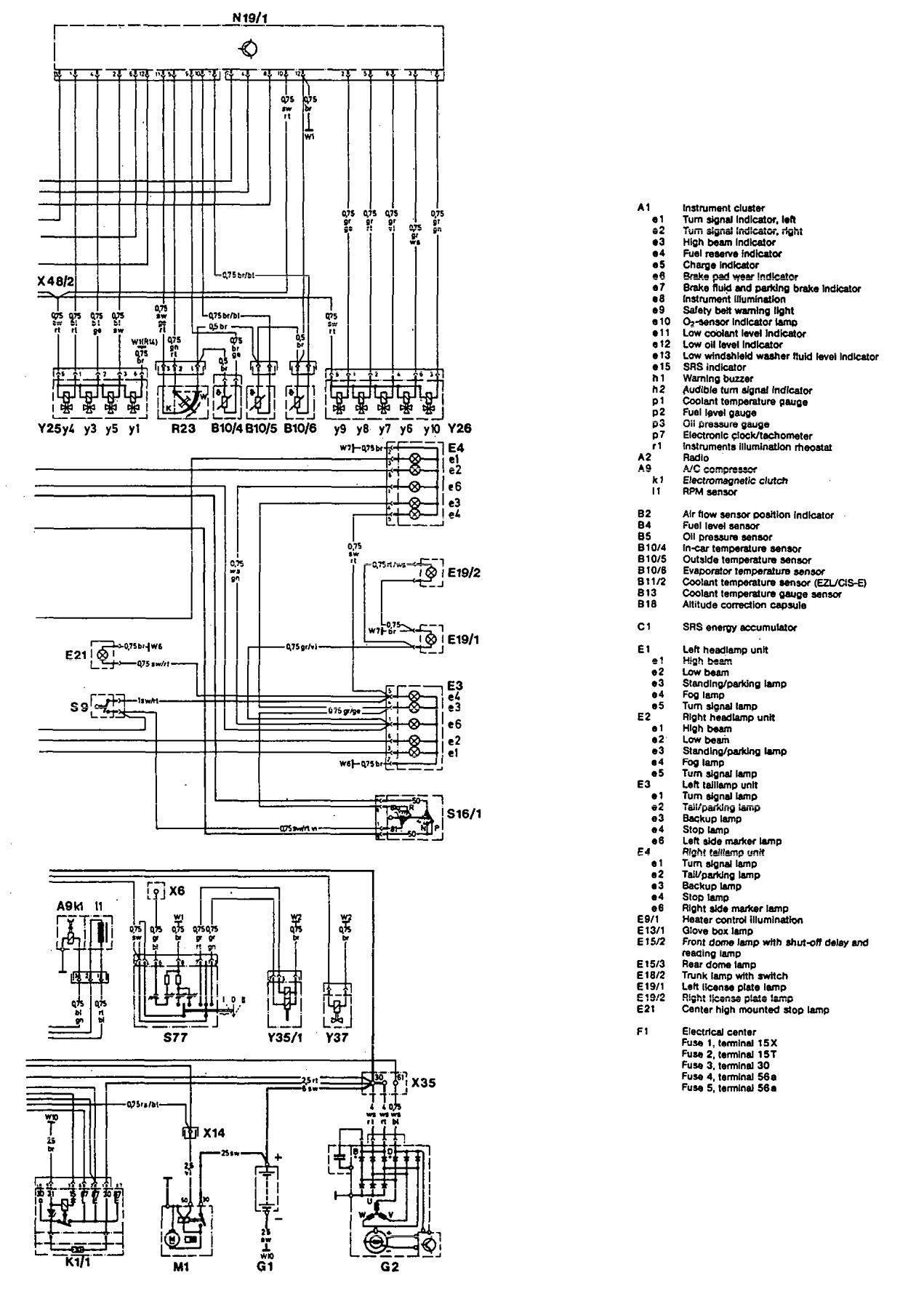

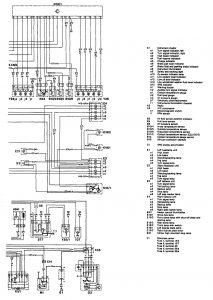

Mercedes-Benz 190E -wiring diagram - audible warning system (part 3)
Mercedes-Benz 190E -wiring diagram – audible warning system (part 3)

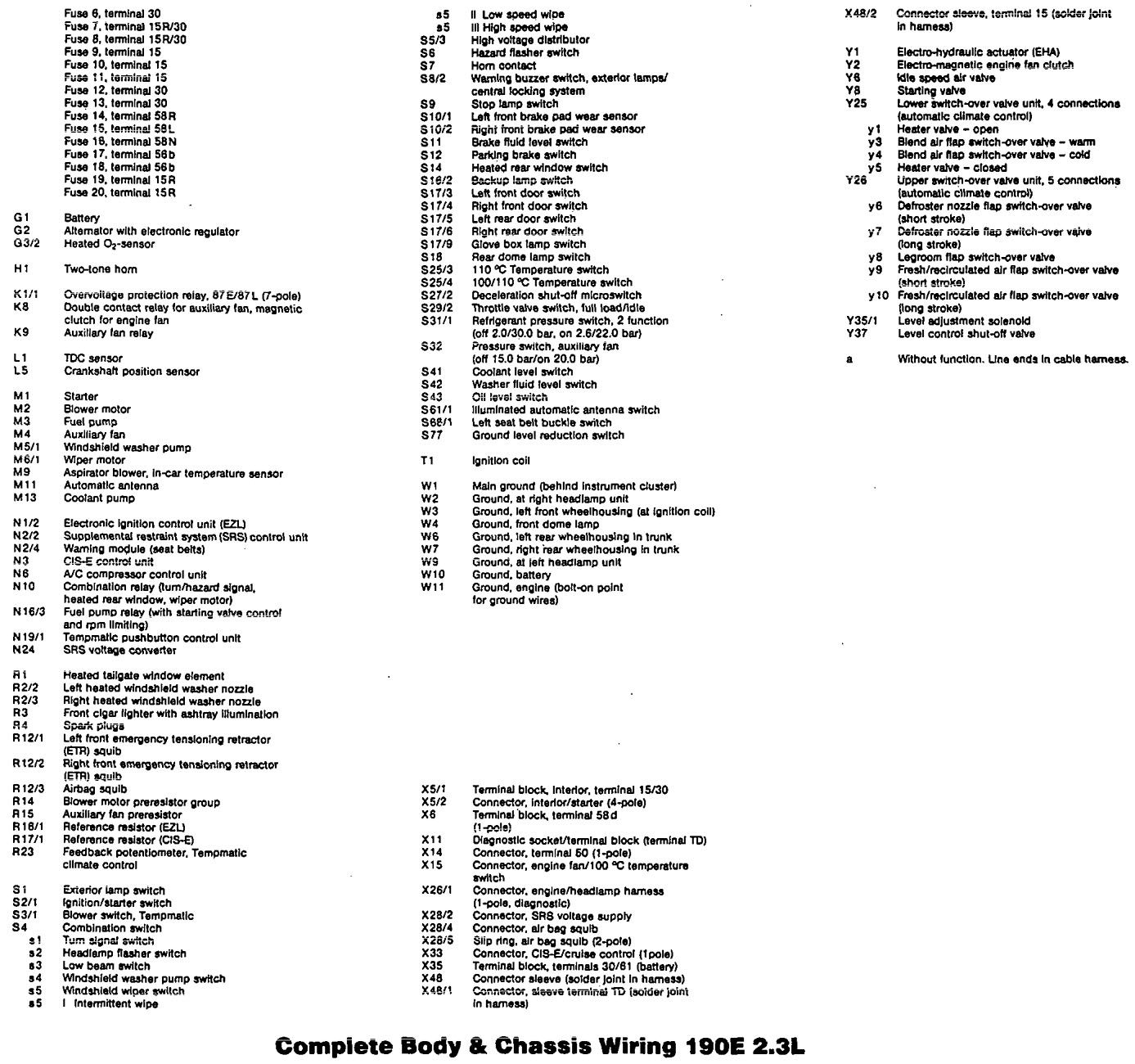

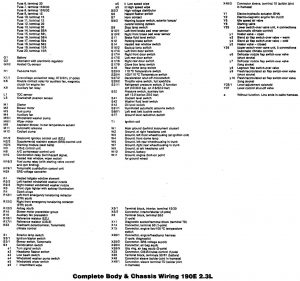

Mercedes-Benz 190E -wiring diagram - audible warning system (part 4)
Mercedes-Benz 190E -wiring diagram – audible warning system (part 4)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
