Mercedes-Benz 190E (1990 – 1991) – wiring diagrams – sun roof

Mercedes-Benz 190E (1990 – 1991) – wiring diagrams – sun roof

Year of productions:  1990, 1991

Sun roof

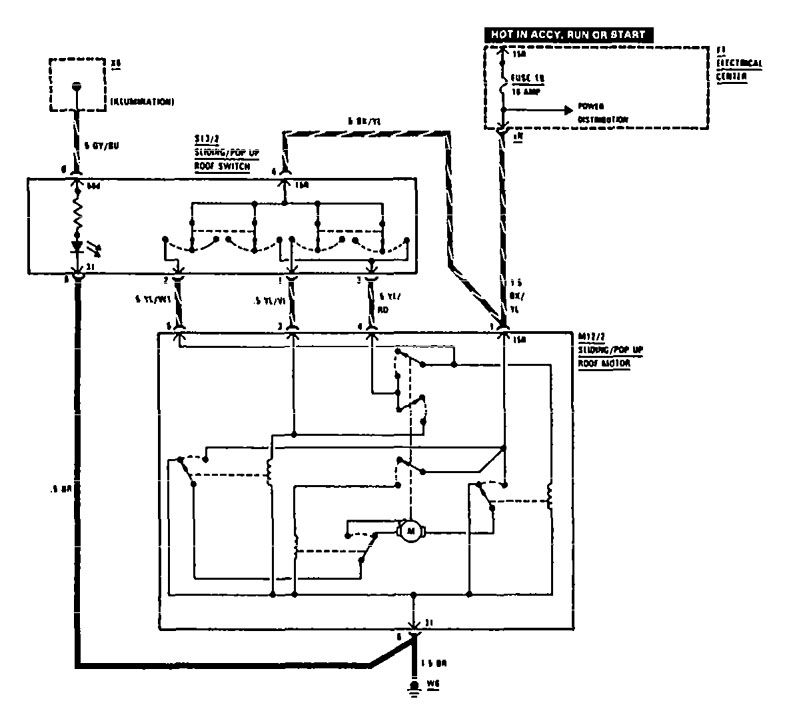

Mercedes Benz 190E - wiring diagram - sun roof

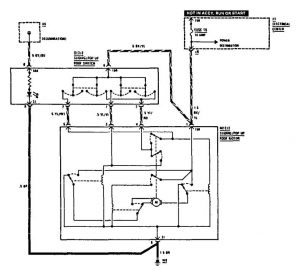

Mercedes Benz 190E – wiring diagram – sun roof

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
