Kubota L4600 – fuse box diagram

Kubota L4600 – fuse box diagram

Year of production:

Fuse box

Kubota L4600 - fuse box diagram
Kubota L4600 – fuse box diagram
Number Ampere ratting [A] Protected circuit
1 15 Alternator
2 5 Head lights
3 5 Hazard
4 15 Panel
5 5 T/M Controller 1
6 5 Work light
7 10 Brake lamp switch
8 10 T/M Controller 2
Kubota L4600 - fuse box diagram
Kubota L4600 – fuse box diagram

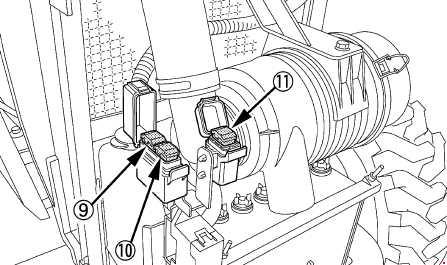

Number Ampere ratting [A] Protected circuit
9 50 Key stop
10 40 Starter relay
11 40 Dome lamp

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
