Ford Flex (2008 – 2015) – fuse box diagram (USA version)

Ford Flex (2008 – 2015) – fuse box diagram (USA version)

Year of production: 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015

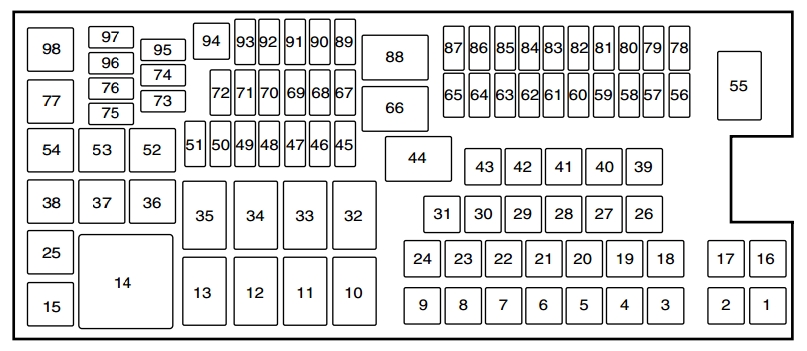

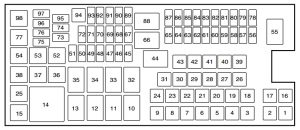

Power distribution box

Ford Flex – fuse box diagram – power distribution box
Ford Flex – fuse box diagram – power distribution box
Fuse or relay Ampere rating [A] Protected components
1 40** Fan relay 2
2 40** Fan relay 1
3 30** Trailer brake control module
4 30** Wipers, Washer pump
5 50** Anti-lock brake system pump
6 Not used
7 30** Power liftgate
8 20** Moonroof
9 20** 2nd row console power point
10 3rd row power seats relay
11 Heated rear window relay
12 Trailer tow battery charge relay
13 Starter relay
14 Cooling fan #2 relay
15 Fuel relay
16 Not used
17 30** 110V AC power point
18 40** Front blower motor
19 30** Starter motor
20 20** Inside bin power point
21 20** Instrument panel power point / cigar lighter
22 30** 3rd row seat module
23 30** Driver power seat, Memory module
24 30** Trailer tow battery charge
25 Not used
26 40** Rear window defroster, Heated mirrors
27 20** Cargo power point
28 30** Front heated/cooled seats
29 20** Front heated seats
30 20** Rear heated seats
31 25** Electronic fan relay 3
32 Auxiliary blower relay
33 Cooling fan #1 relay
34 Front blower relay
35 Cooling fan (series) relay
36 Not used
37 Trailer tow right-hand stop/turn lamps relay
38 Trailer tow reverse lamps relay
39 30** Auxiliary blower motor
40 Not used
41 Not used
42 30** Passenger power seat
43 20** Anti-lock brake system valves
44 Windshield washer relay
45 5* Rain sensor
46 5* Canister vent solenoid (EcoBoost engines)
47 15* Washer pump
48 10* Front park lamps
49 Not used
50 10* Heated mirrors
51 5* Powertrain control module — Injector power monitor (non-EcoBoost engines)
52 Not used
53 Trailer tow left-hand stop/turn lamps relay
54 Not used
55 Wipers relay
56 30* Fuel injectors, Fuel pump relay
57 20* Left high-intensity discharge headlamps
58 10* Alternator sensor
59 10* Brake on/off switch
60 10* Trailer tow back-up lamps
61 Not used
62 10* A/C clutch
63 15* Trailer tow stop/turn lamps
64 15* Rear wipers
65 Not used
66 Powertrain control module – vehicle power relay
67 20* Vehicle power #2 – Oxygen sensor heater, Mass airflow sensor, Variable camshaft timing solenoid, Canister vent solenoid, Canister purge solenoid
68 20* Vehicle power #4 (ignition coils)
69 20* Vehicle power #1 (PCM)
70 15* Vehicle power #3 (coil) – A/C clutch relay, Fan control relays, Variable air conditioning compressor, Auxiliary transmission warmup, Turbo charge waste-gate control, Electronic compressor bypass valve (for turbo charger), All-wheel drive module, Positive crackcase ventilation heater
71 Not used
72 Not used
73 Not used
74 Not used
75 Not used
76 Not used
77 Trailer tow park lamps relay
78 20* Right high-intensity discharge headlamps
79 10* Adaptive cruise control
80 Not used
81 Not used
82 15* Rear washer
83 Not used
84 20* Trailer tow park lamps
85 Not used
86 5* Powertrain control module — keep-alive power, Powertrain control module relay, Canister vent solenoid (non-EcoBoost engines)
87 5* Run/start
88 Run/start relay
89 10* Anti–lock brake system module
90 10* Powertrain control module run/start
91 10* Adaptive cruise control
92 5* Front blower relay coil, Power steering module
93 5* Auxiliary blower, Rear defroster, Battery charge relays
94 30** Body control module run/start
95 5* Front passenger window switch
96 Not used
97 Not used
98 A/C clutch relay
*Mini Fuses **Cartridge Fuses

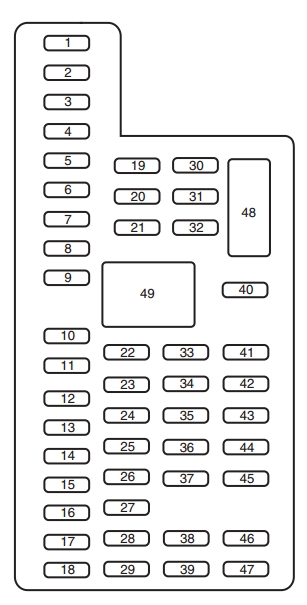

Passenger compartment fuse panel

Ford Flex – fuse box diagram – passenger compartment
Ford Flex – fuse box diagram – passenger compartment
Fuse or relay Ampere rating [A] Protected components
1 30 Driver side front window
2 15 Memory seat, Second row seats
3 30 Passenger side front window
4 10 Battery saver relay (interior demand lamps and seat power)
5 20 Smart amplifier
6 5 Not used (spare)
7 7,5 Power mirror switch, Driver door module, Driver seat module, Keypad
8 10 Power liftgate
9 10 SYNC, Electronic finish panel, Radio transceiver module
10 10 Run/accessory relay, Front wiper motor relay
11 10 Intelligent access module, Heads-up display
12 15 Interior lighting, Puddle lamps, Backlighting
13 15 Right turn signals
14 15 Left turn signals
15 15 Center high mounted stop lamp, Backup lamp
16 10 Low beam headlamps (right)
17 10 Low beam headlamps (left)
18 10 Third row power seats, Start button run indicator, Keypad illumination, Brake shift interlock, Powertrain control module wake-up, Anti-theft system
19 20 Not used (spare)
20 20 Locks
21 10 Not used (spare)
22 20 Horn relay
23 15 Steering wheel control module, Instrument cluster
24 15 Datalink connector, Steering wheel control module
25 15 Liftgate release
26 5 Ignition switch, Push button start switch
27 20 Intelligent access module
28 15 Not used (spare)
29 20 Radio, Global positioning system module
30 15 Front park lamps, Trailer tow relay for park lamps, Front side markers
31 5 Trailer tow controller
32 15 Driver window switch and motor, Power lock switches, Moonroof, 110V AC power point, Interior rearview mirror
33 10 Not used (spare)
34 10 Blind spot monitor, 2nd row heated seats, Reverse sensing system, Rearview camera
35 5 Heads-up display, Climate control humidity sensor
36 10 Heated steering wheel
37 10 Refrigerator
38 10 Front passenger window switch
39 15 High beam headlamps
40 10 Rear park lamps, License plate lamps
41 7,5 Occupant classification system, Restraints control module
42 5 Not used (spare)
43 10 Not used (spare)
44 10 Not used (spare)
45 5 Not used (spare)
46 10 Climate control module
47 15 Fog lamps, Fog lamp indicator, Front turn signals #2
48 30A Circuit Breaker Front passenger power window, Rear power windows
49 Delayed accessory relay Body control module

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
