Acura TL (2011) – wiring diagrams – key interlock

Acura TL (2011) – wiring diagrams – key interlock

Year of productions:  2011

Key interlock

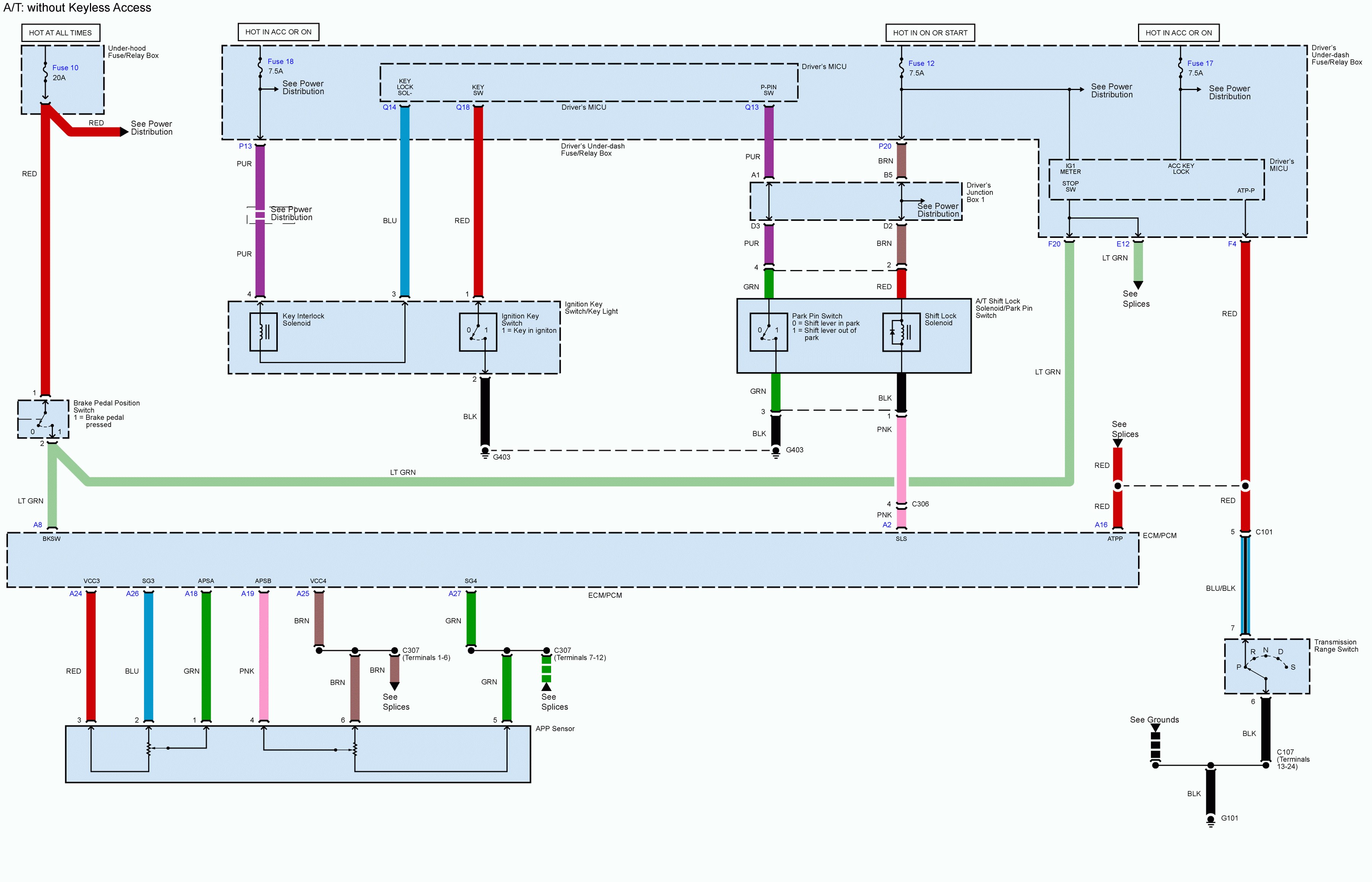

Version 1

Acura TL - wiring diagram - key interlock
Acura TL – wiring diagram – key interlock

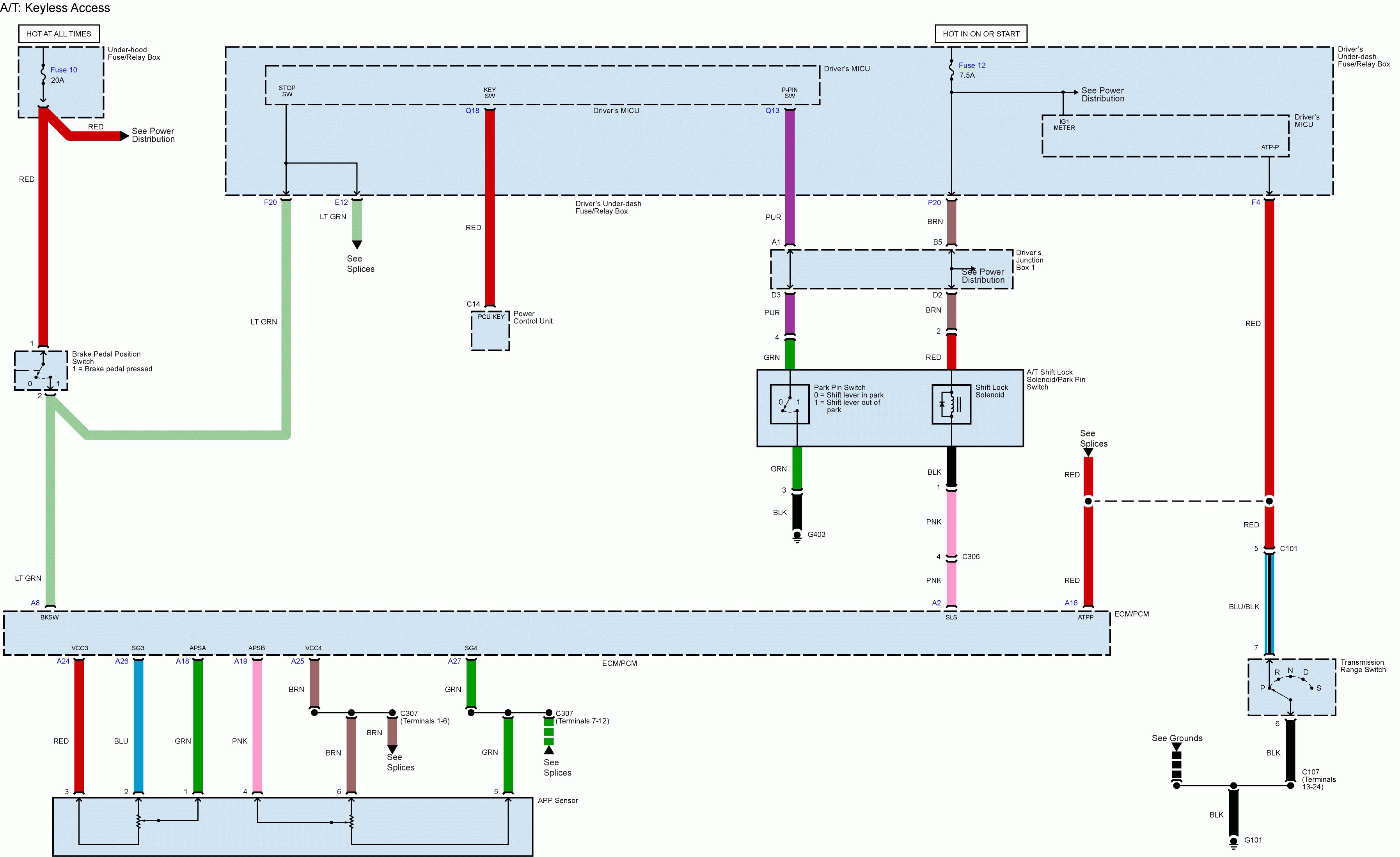

Version 2

Acura TL - wiring diagram - key interlock
Acura TL – wiring diagram – key interlock

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
