Year of productions:  2009, 2010

Power distribution

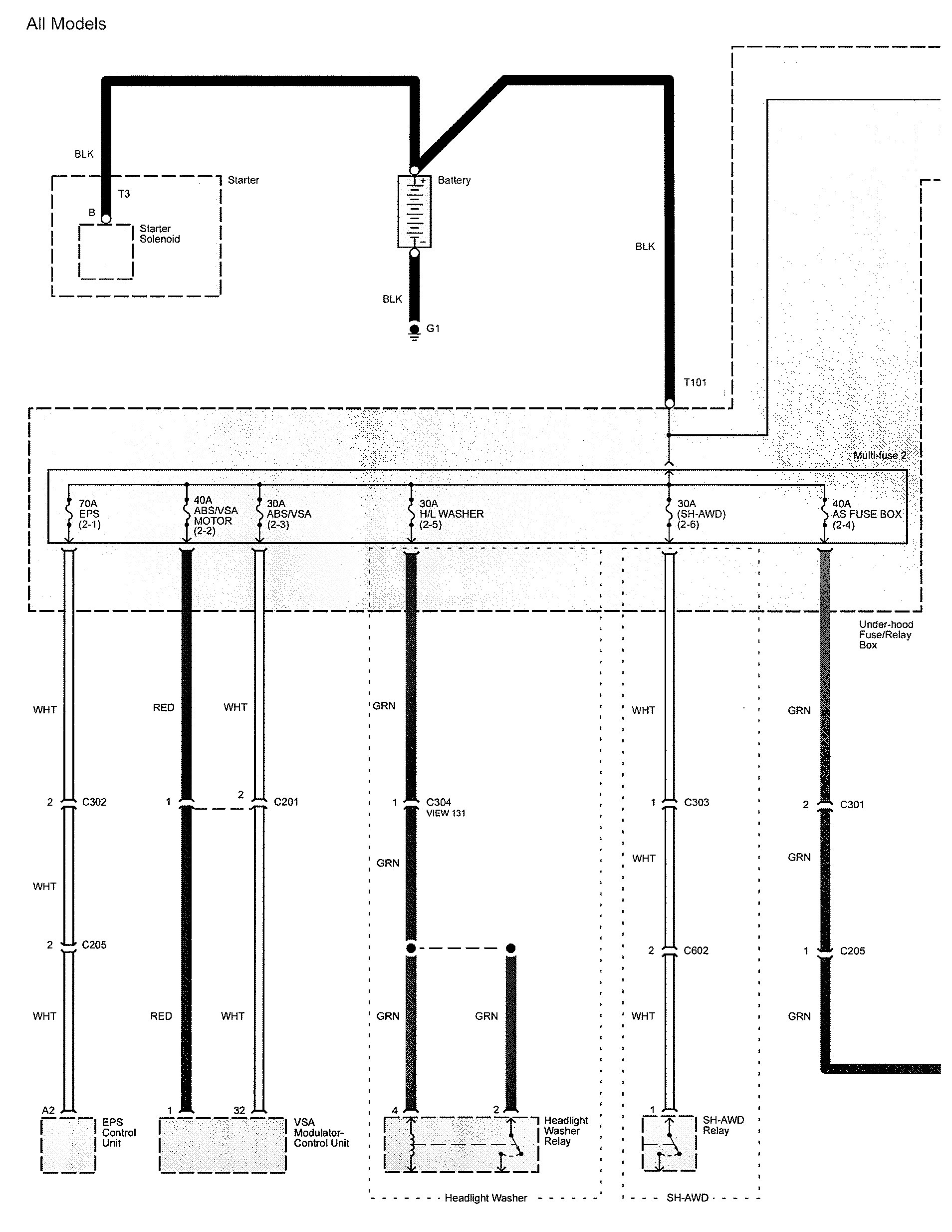

Acura TL - wiring diagram - power distribution (part 1)
Acura TL – wiring diagram – power distribution (part 1)

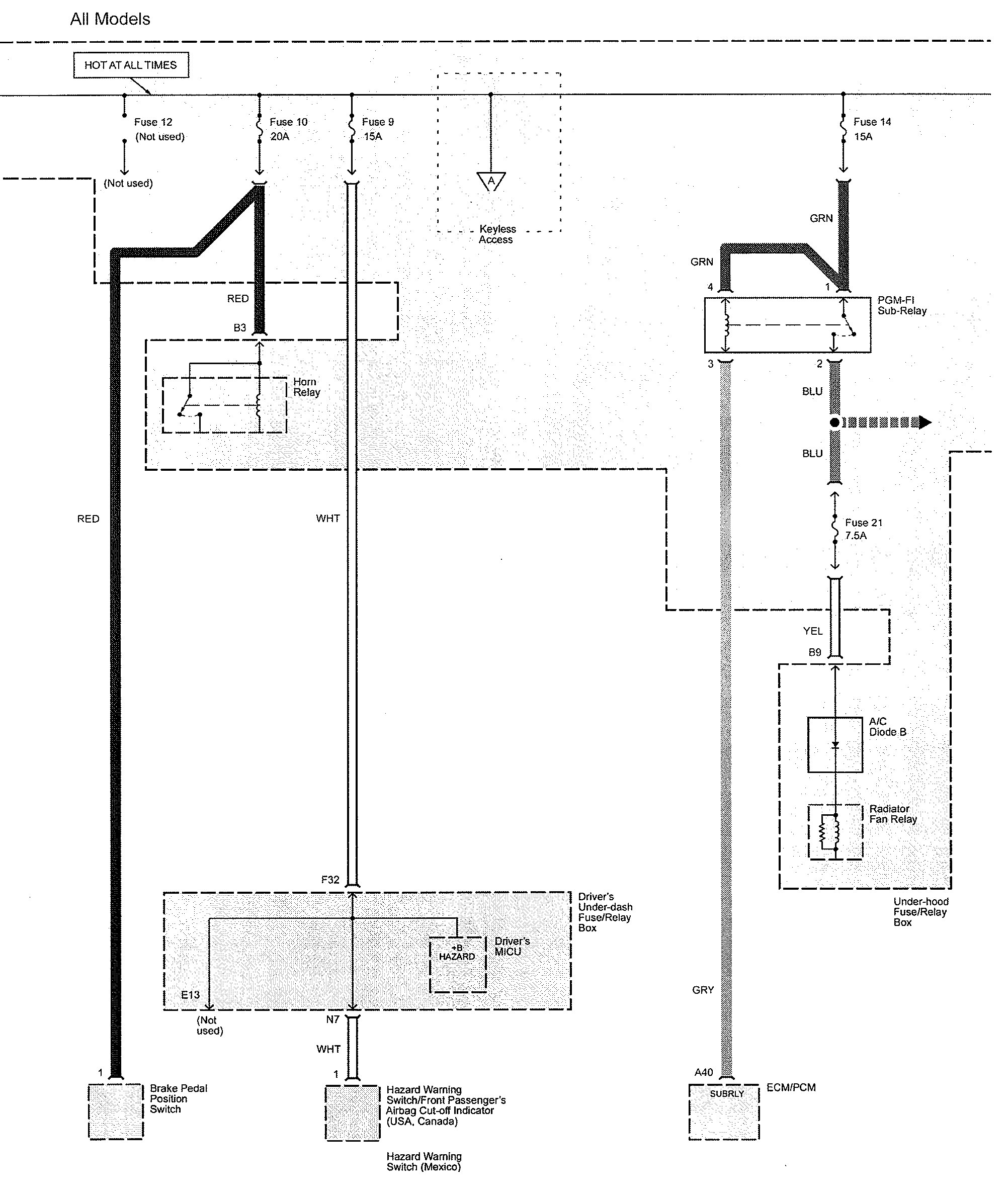

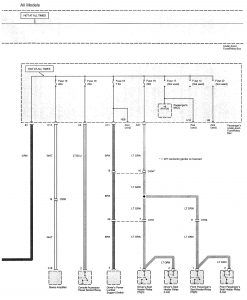

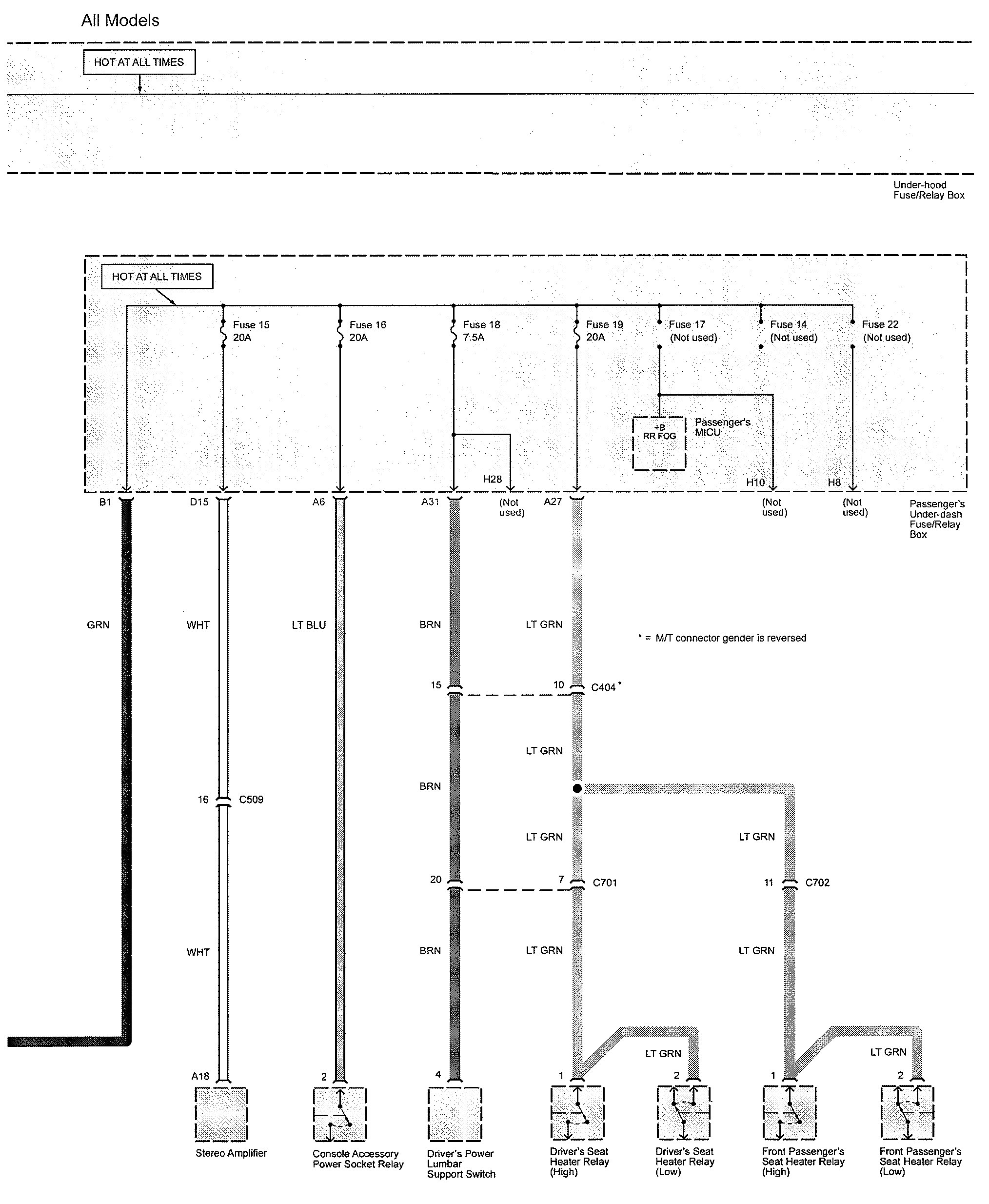

Acura TL - wiring diagram - power distribution (part 2)
Acura TL – wiring diagram – power distribution (part 2)

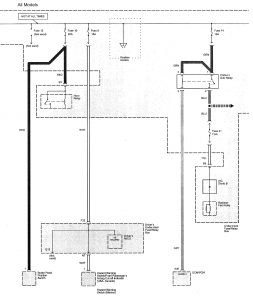

Acura TL - wiring diagram - power distribution (part 3)
Acura TL – wiring diagram – power distribution (part 3)

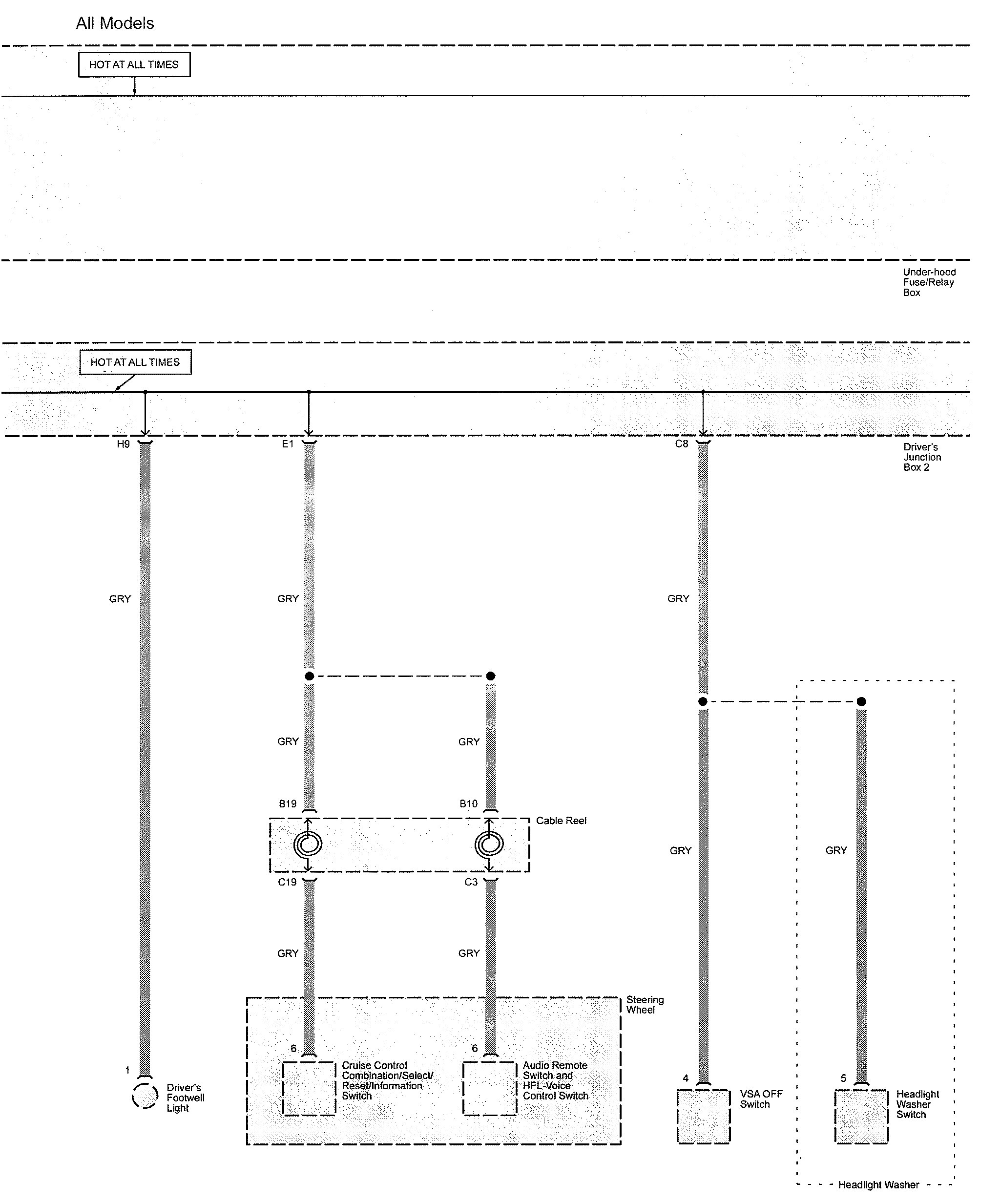

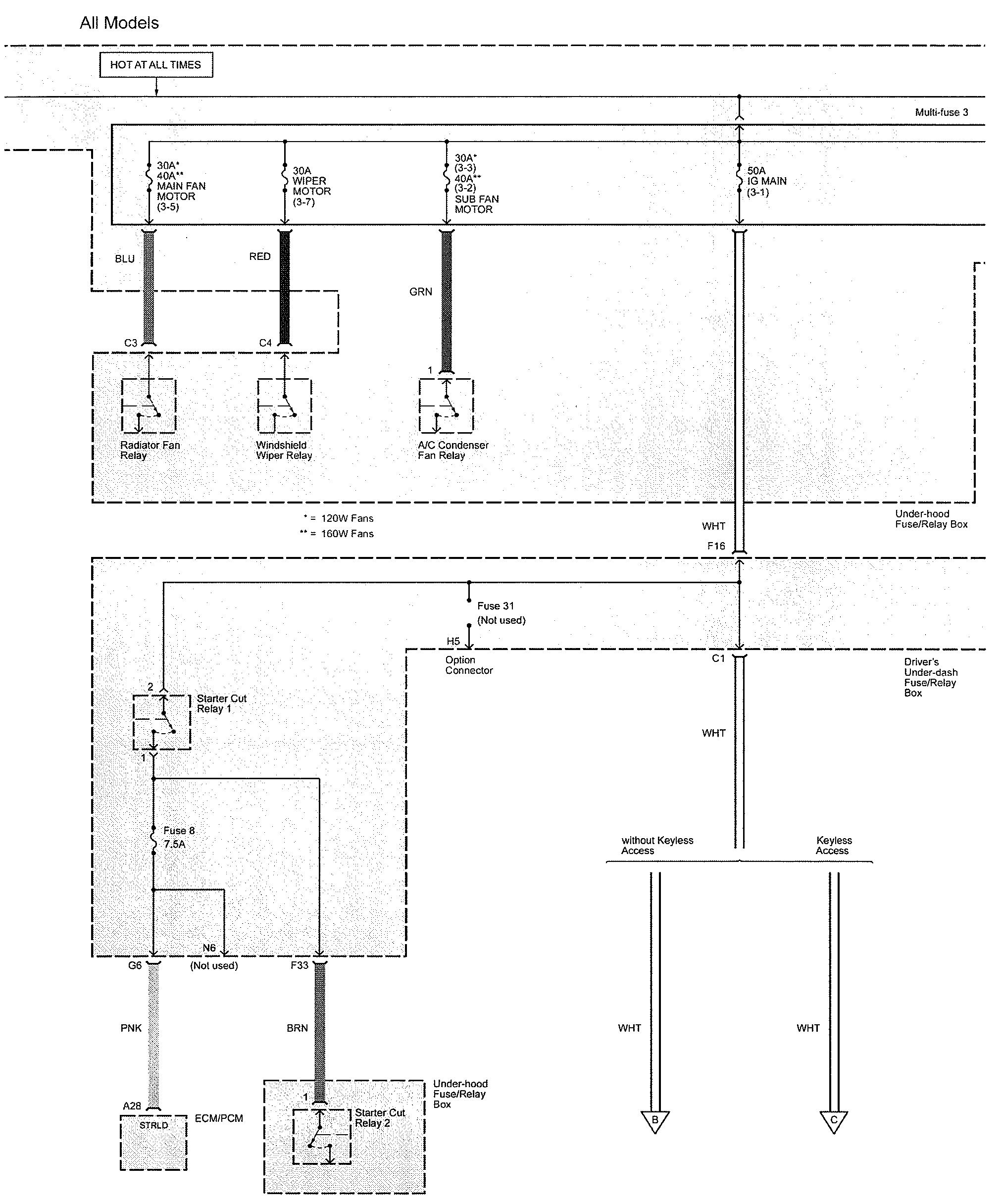

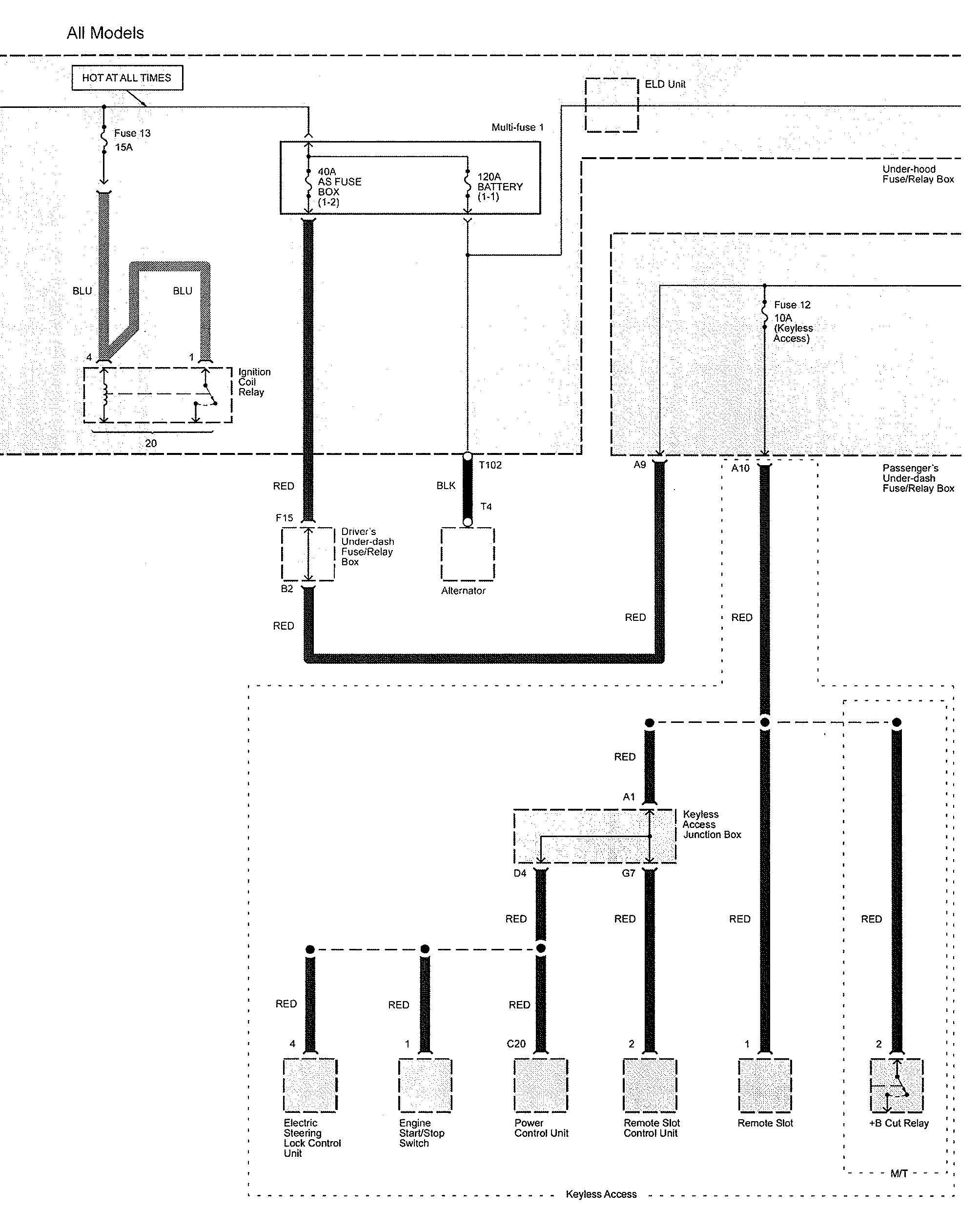

Acura TL - wiring diagram - power distribution (part 4)
Acura TL – wiring diagram – power distribution (part 4)

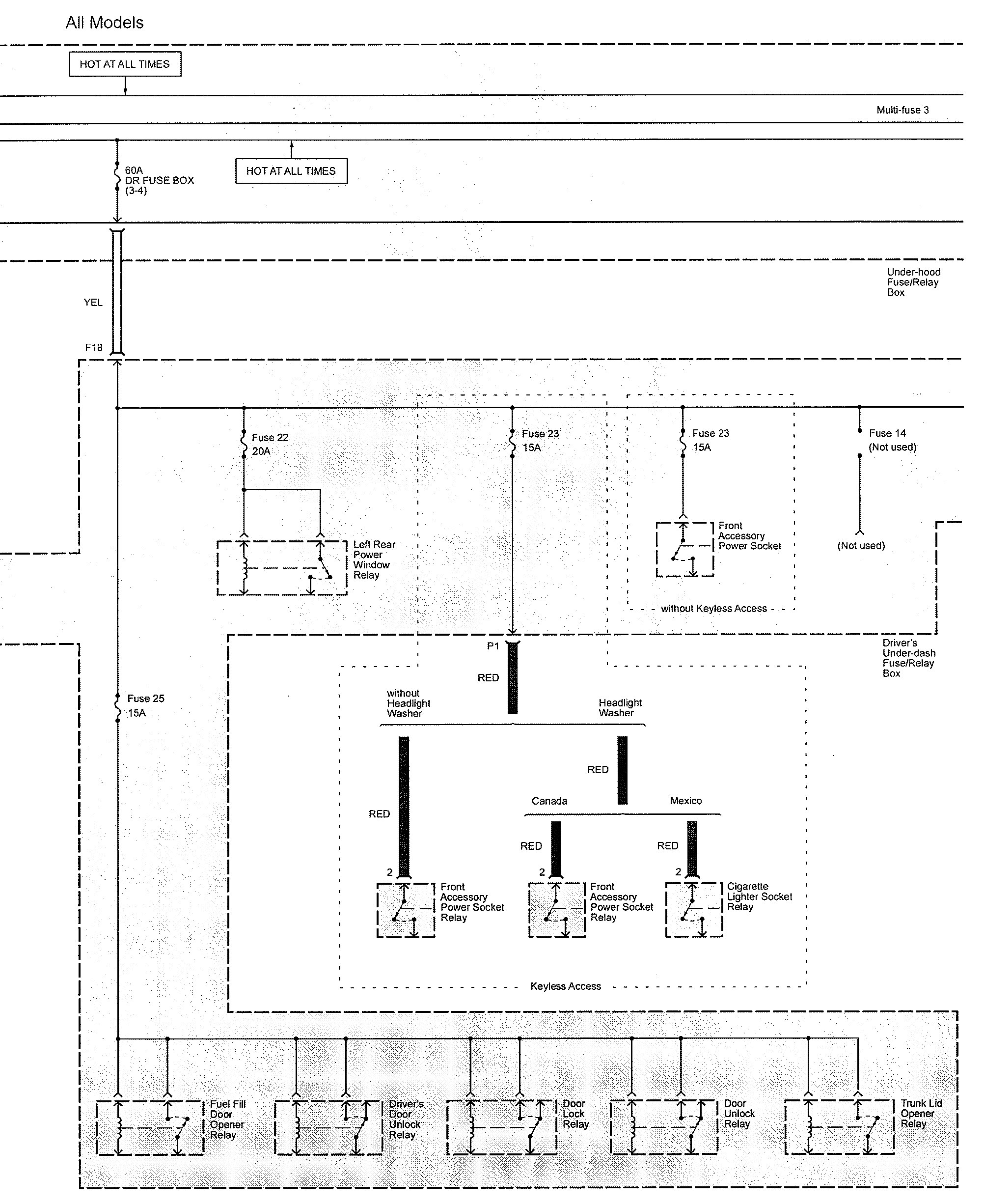

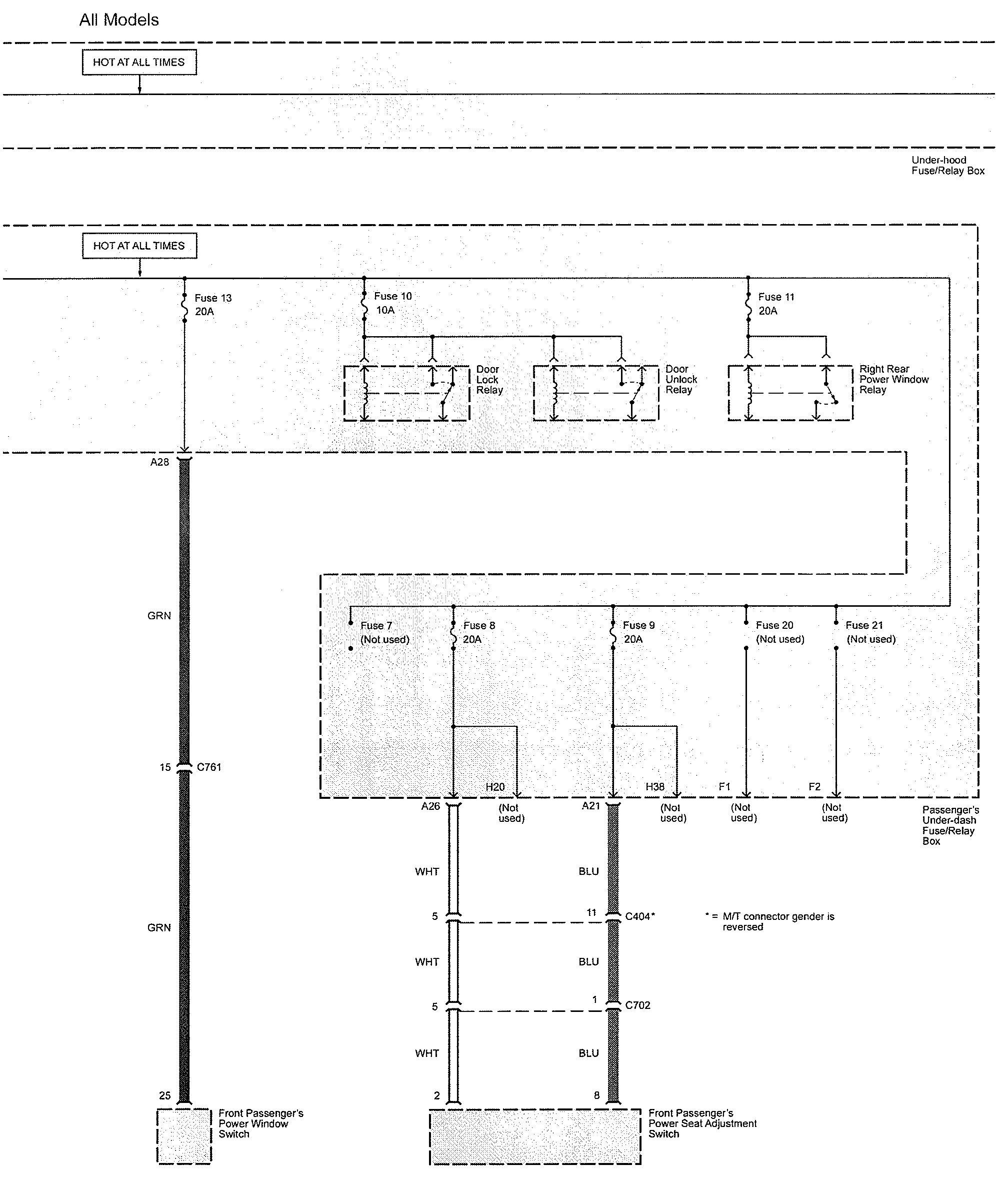

Acura TL - wiring diagram - power distribution (part 5)
Acura TL – wiring diagram – power distribution (part 5)

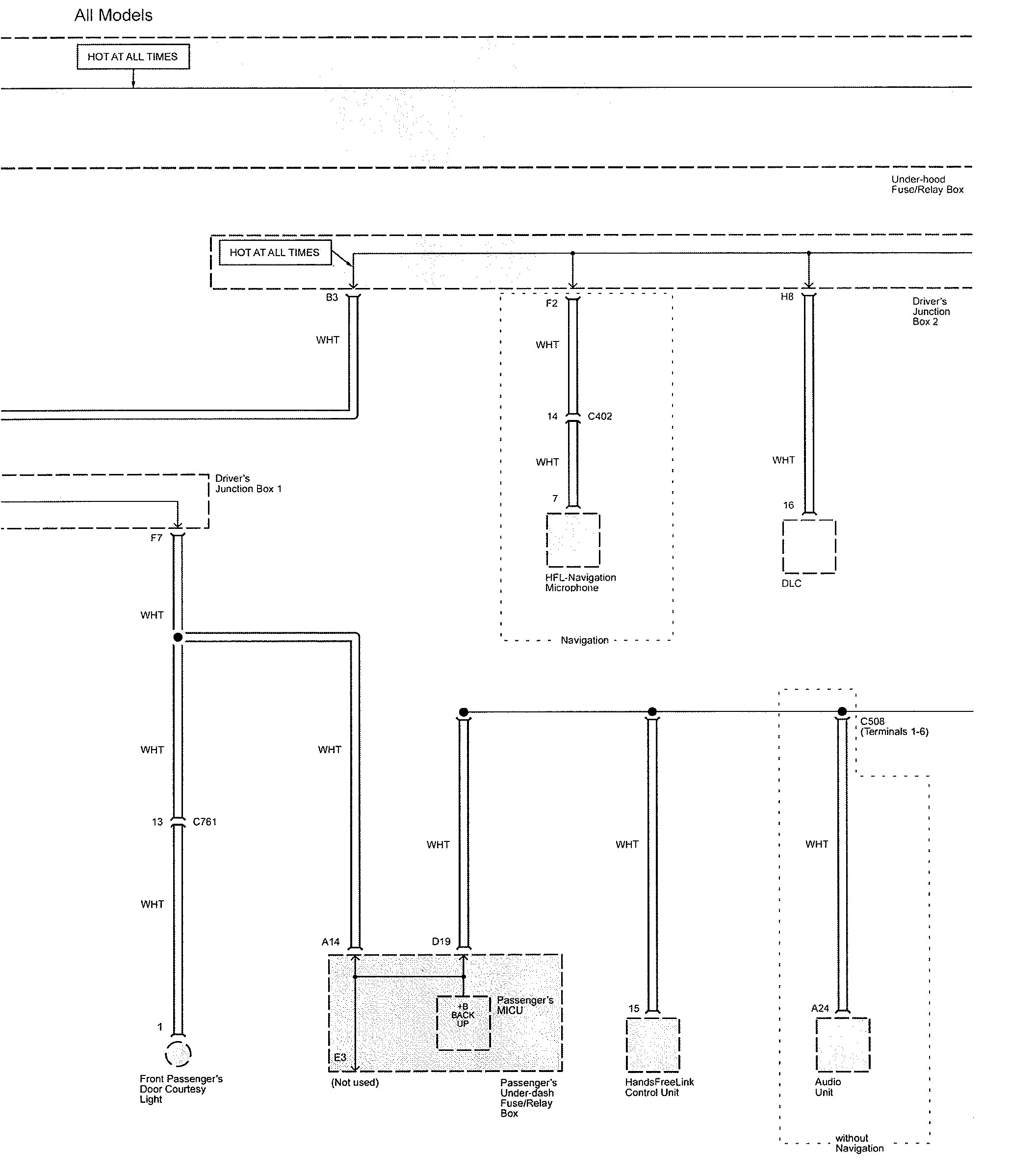

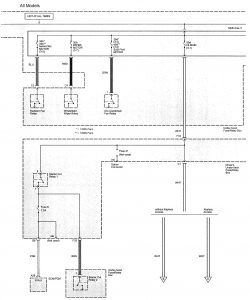

Acura TL - wiring diagram - power distribution (part 6)
Acura TL – wiring diagram – power distribution (part 6)

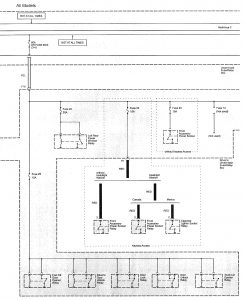

Acura TL - wiring diagram - power distribution (part 7)
Acura TL – wiring diagram – power distribution (part 7)

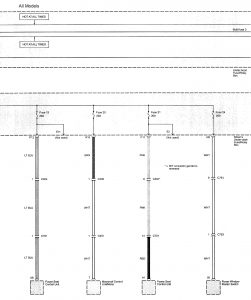

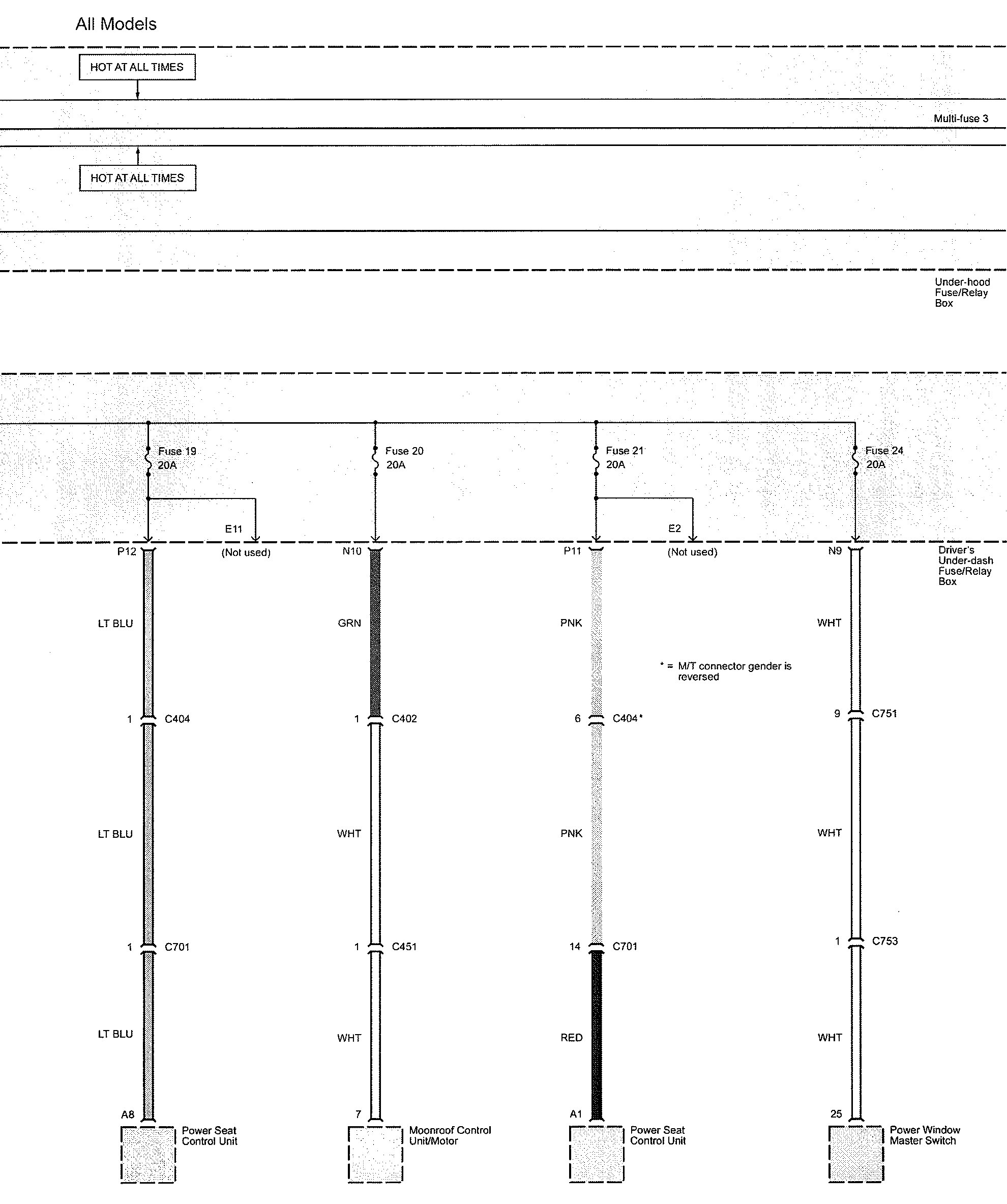

Acura TL - wiring diagram - power distribution (part 8)
Acura TL – wiring diagram – power distribution (part 8)

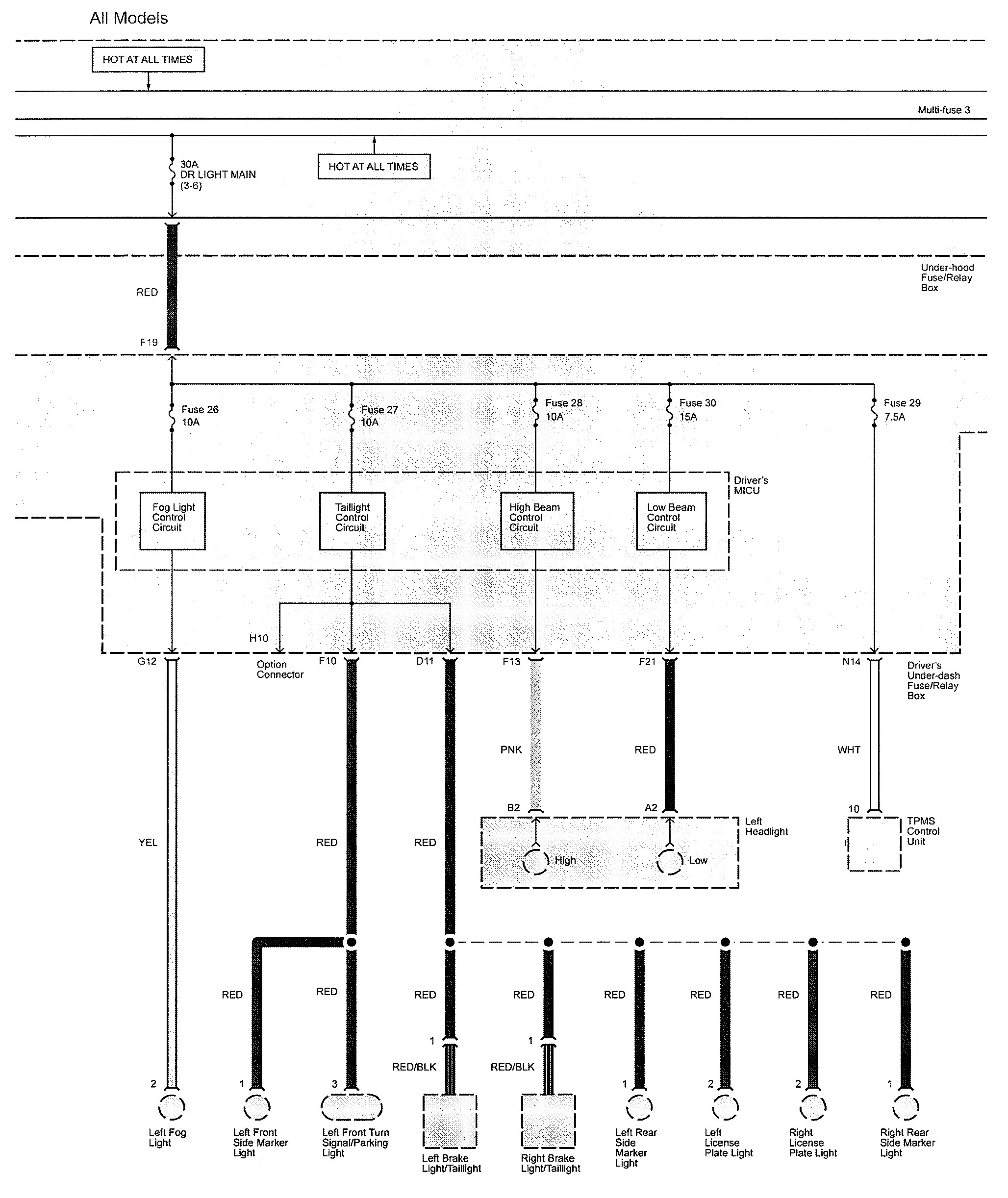

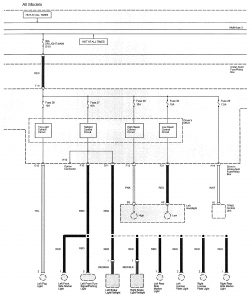

Acura TL - wiring diagram - power distribution (part 9)
Acura TL – wiring diagram – power distribution (part 9)

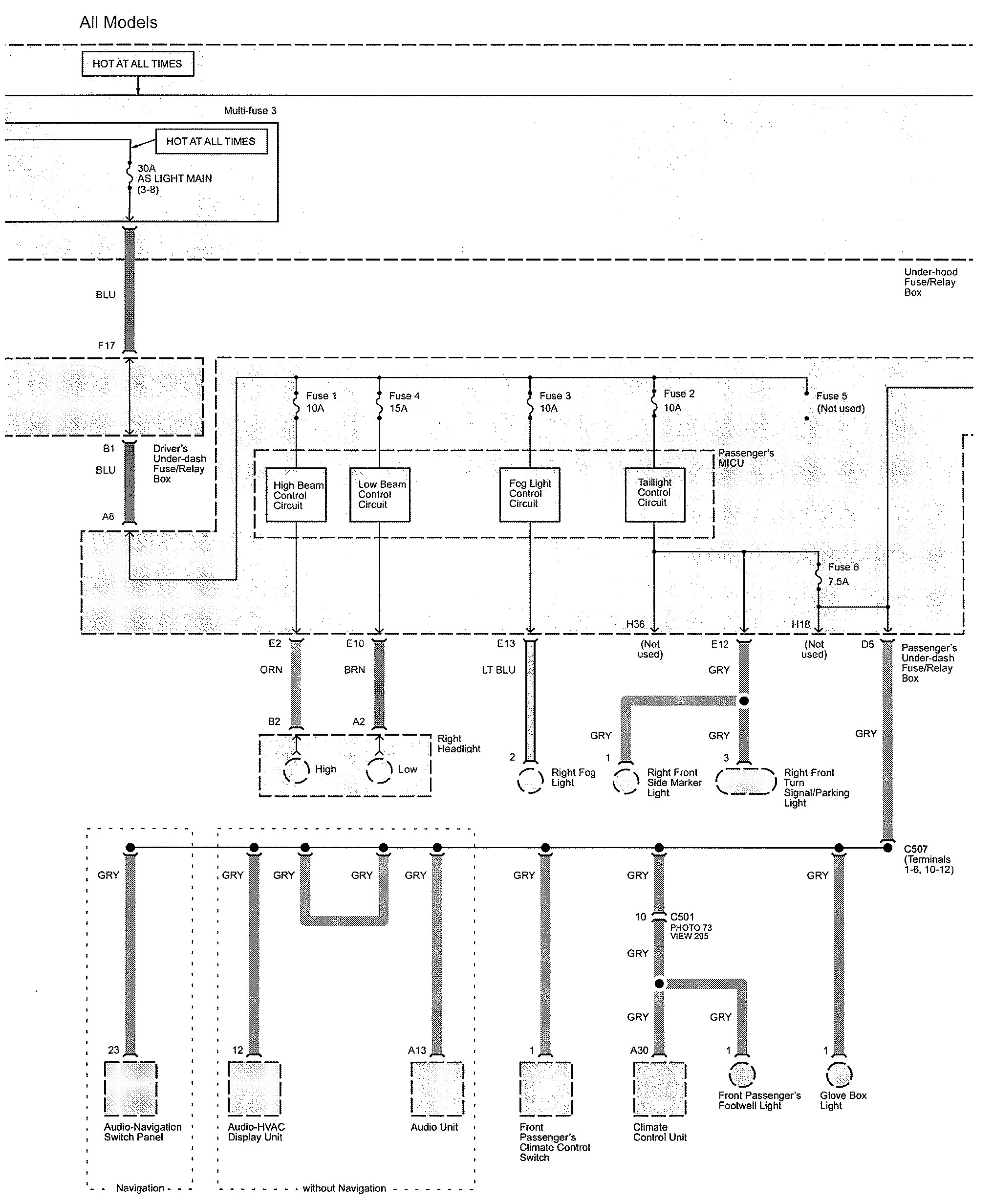

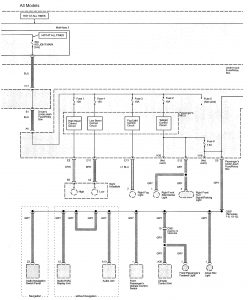

Acura TL - wiring diagram - power distribution (part 10)
Acura TL – wiring diagram – power distribution (part 10)

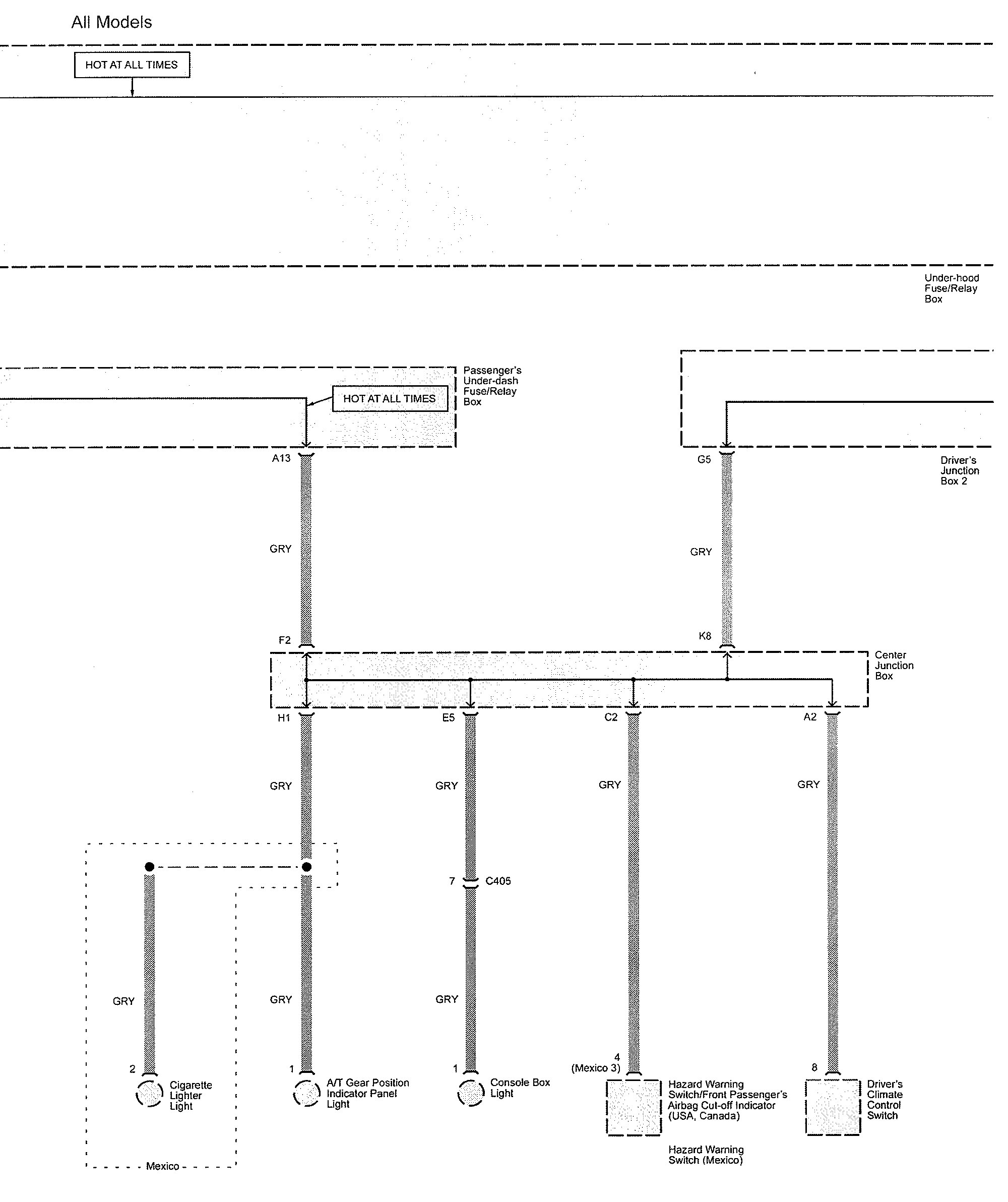

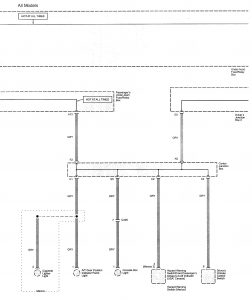

Acura TL - wiring diagram - power distribution (part 11)
Acura TL – wiring diagram – power distribution (part 11)
Acura TL - wiring diagram - power distribution (part 12)
Acura TL – wiring diagram – power distribution (part 12)

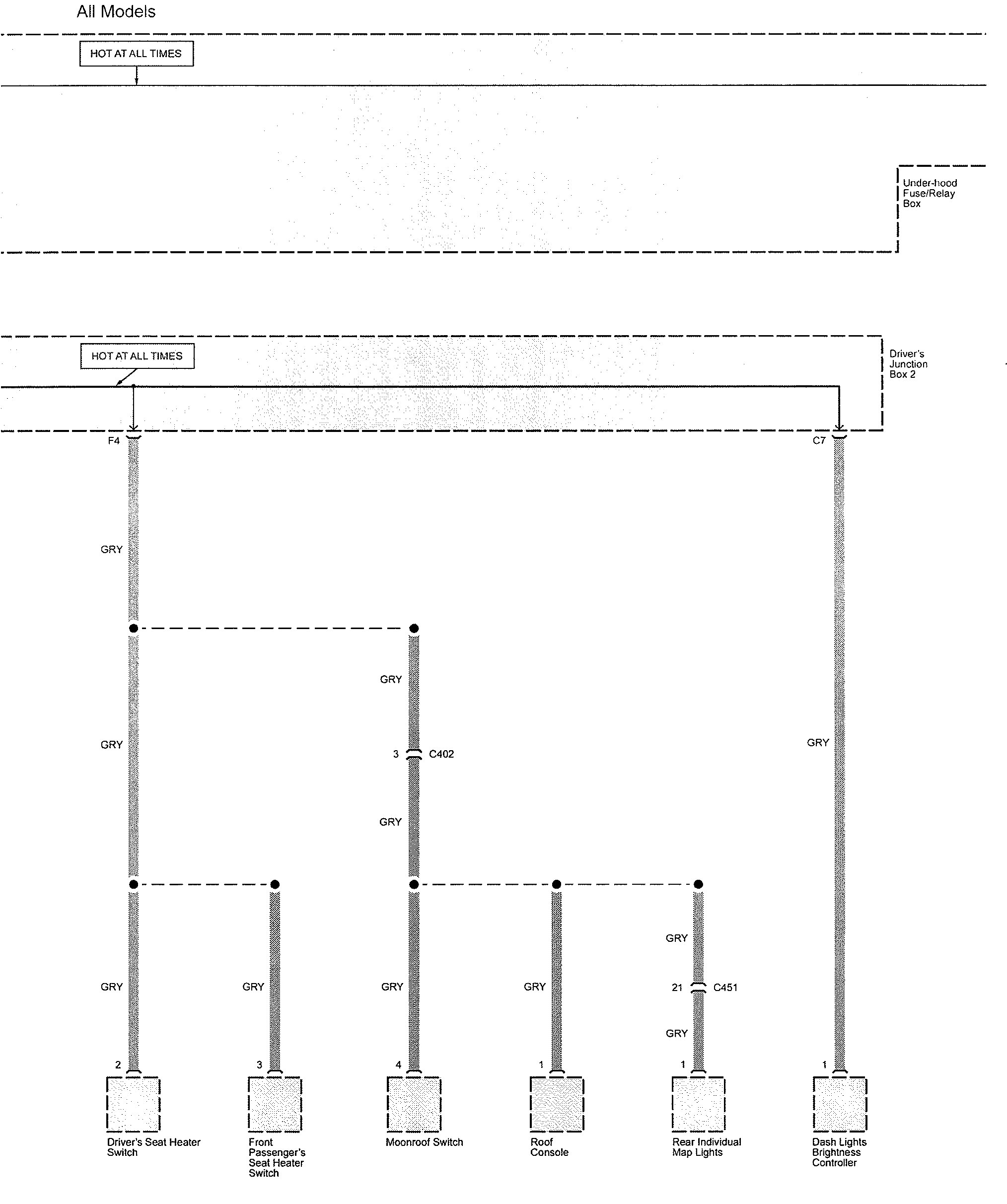

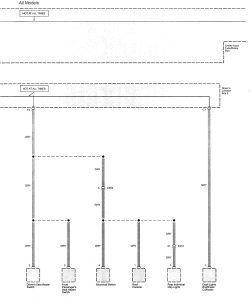

Acura TL - wiring diagram - power distribution (part 13)
Acura TL – wiring diagram – power distribution (part 13)

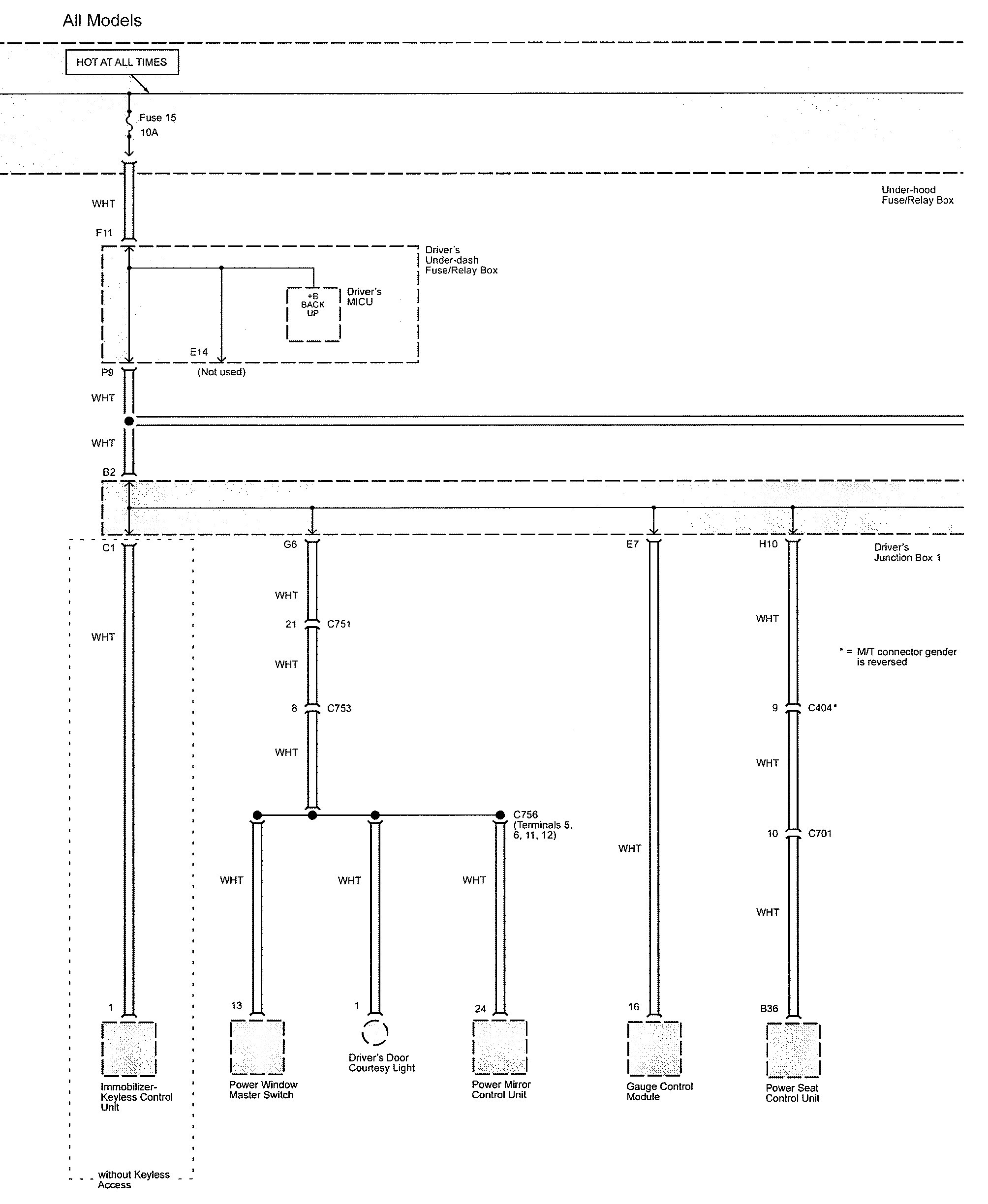

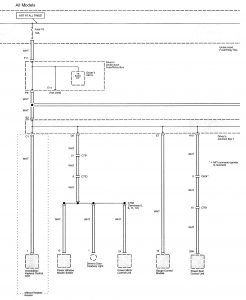

Acura TL - wiring diagram - power distribution (part 14)
Acura TL – wiring diagram – power distribution (part 14)

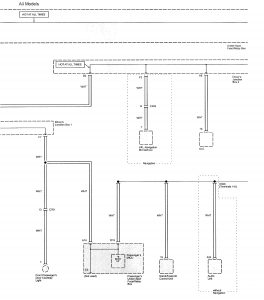

Acura TL - wiring diagram - power distribution (part 15)
Acura TL – wiring diagram – power distribution (part 15)

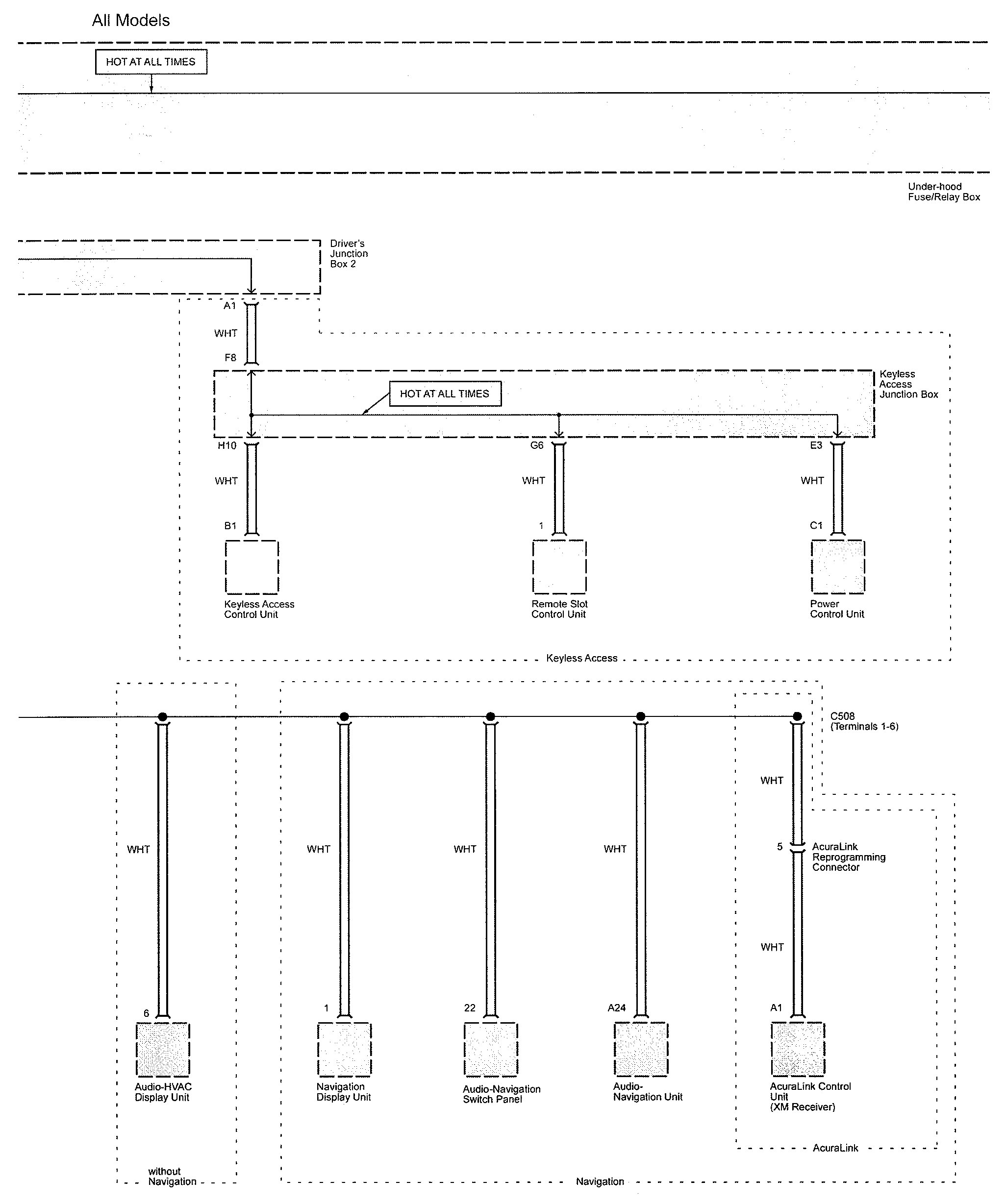

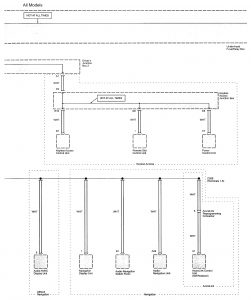

Acura TL - wiring diagram - power distribution (part 16)
Acura TL – wiring diagram – power distribution (part 16)

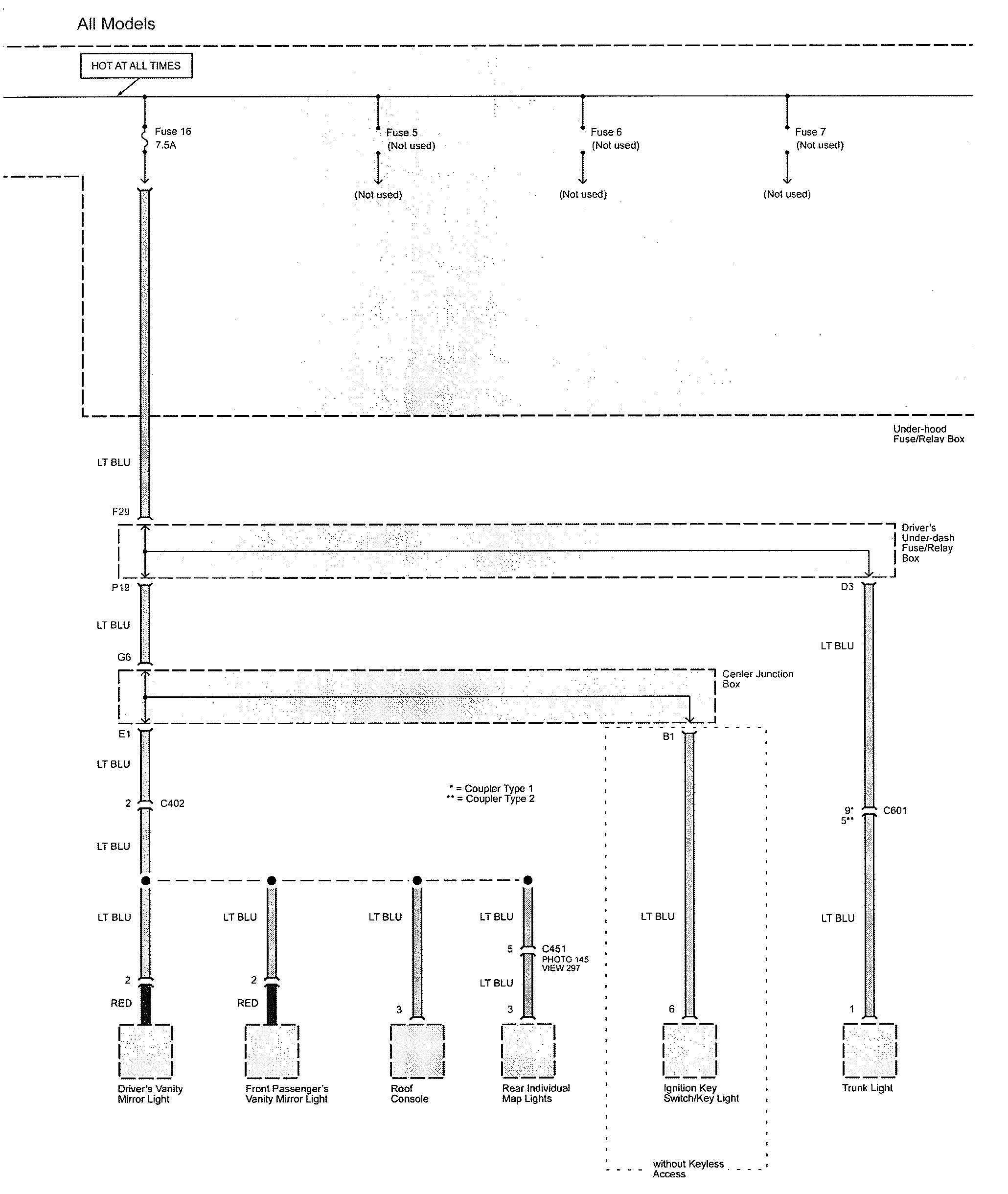

Acura TL - wiring diagram - power distribution (part 17)
Acura TL – wiring diagram – power distribution (part 17)

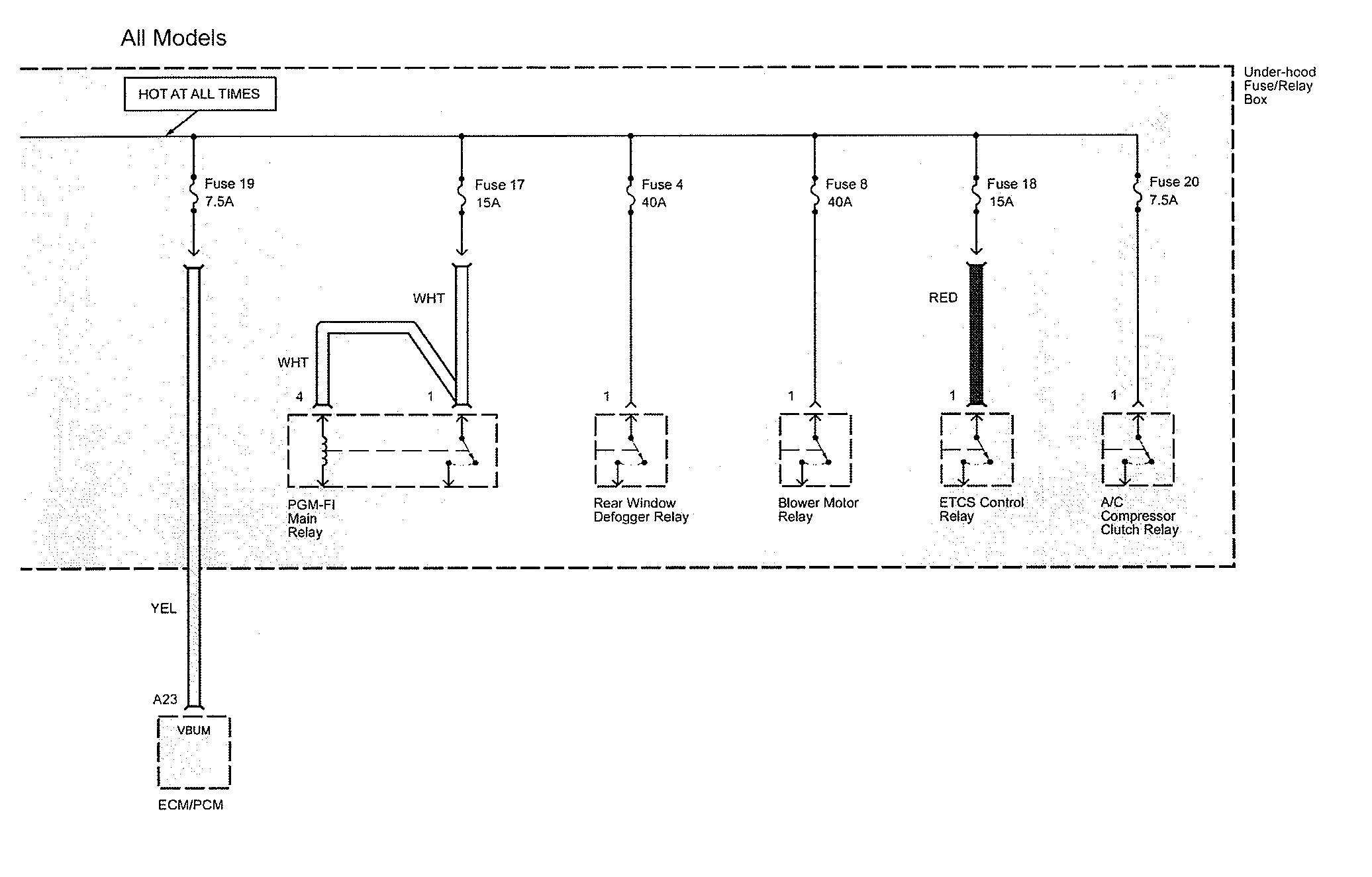

Acura TL - wiring diagram - power distribution (part 18)
Acura TL – wiring diagram – power distribution (part 18)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
