Acura TL (2006) – wiring diagrams – shift indicator

Acura TL (2006) – wiring diagrams – shift indicator

Year of productions:  2006

Shift indicator

Version 1

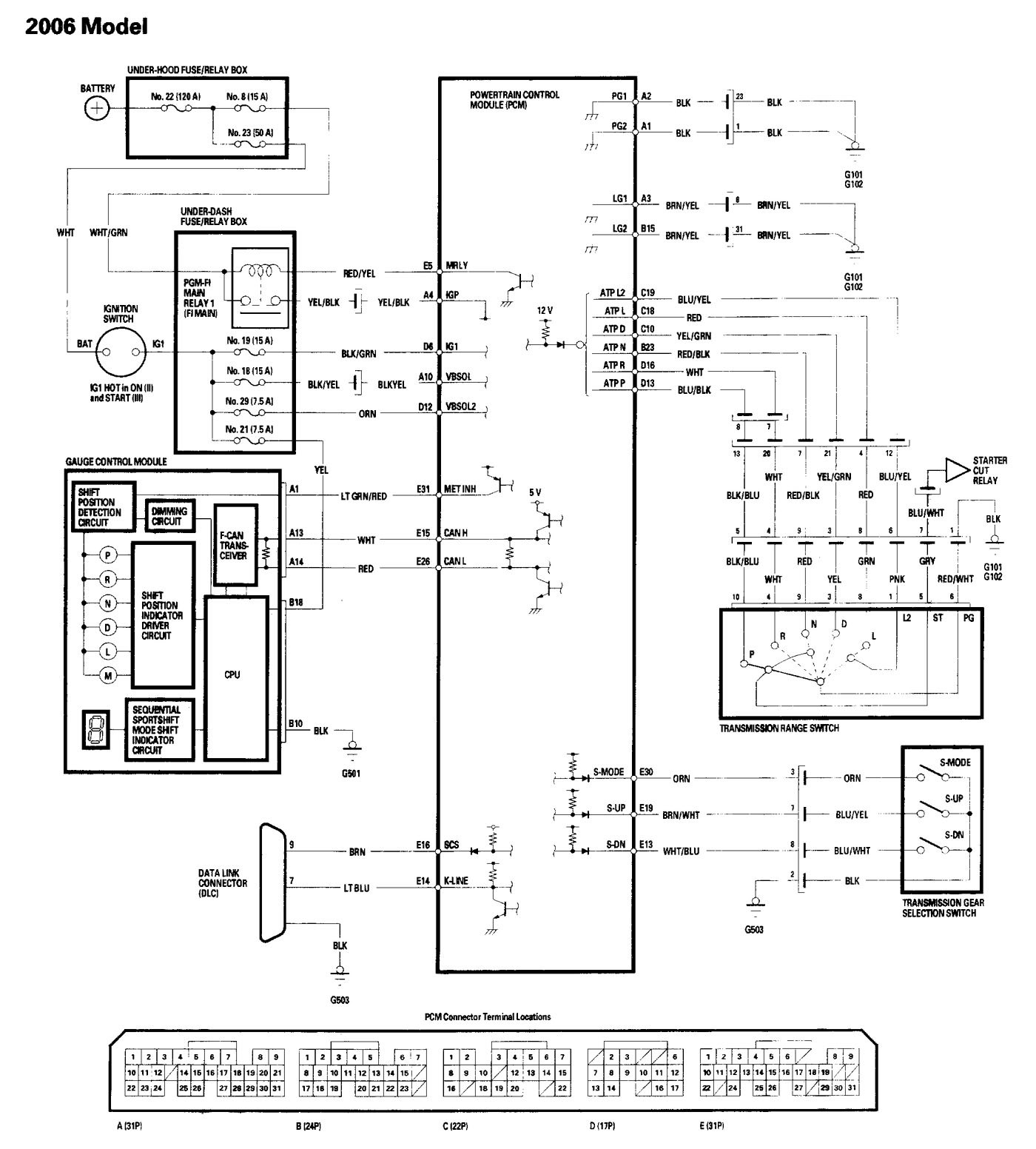

Acura TL - wiring diagram - shift indicator (part 1)
Acura TL – wiring diagram – shift indicator (part 1)
Acura TL - wiring diagram - shift indicator (part 2)
Acura TL – wiring diagram – shift indicator (part 2)

Version 2

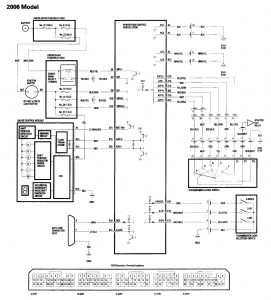

Acura TL - wiring diagram - shift indicator
Acura TL – wiring diagram – shift indicator

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
