Acura TL (2003 – 2004) – wiring diagrams – brake controls

Acura TL (2003 – 2004) – wiring diagrams – brake controls

Year of productions:  2003, 2004

Brake controls

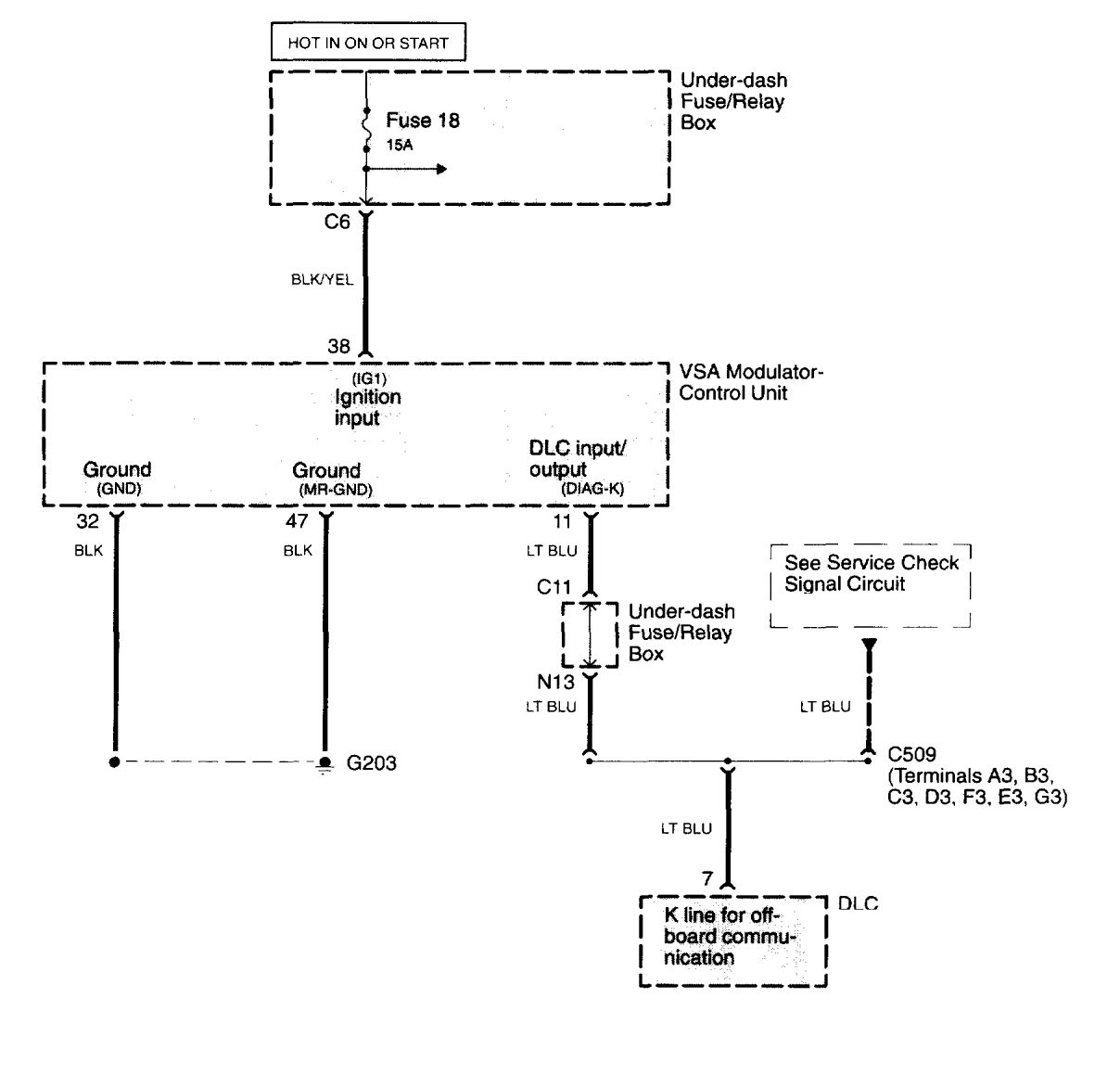

Acura TL – wiring diagram – brake controls (part 1)

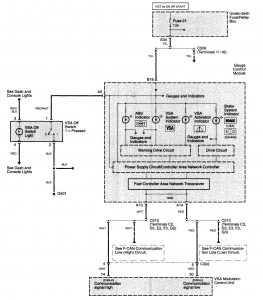

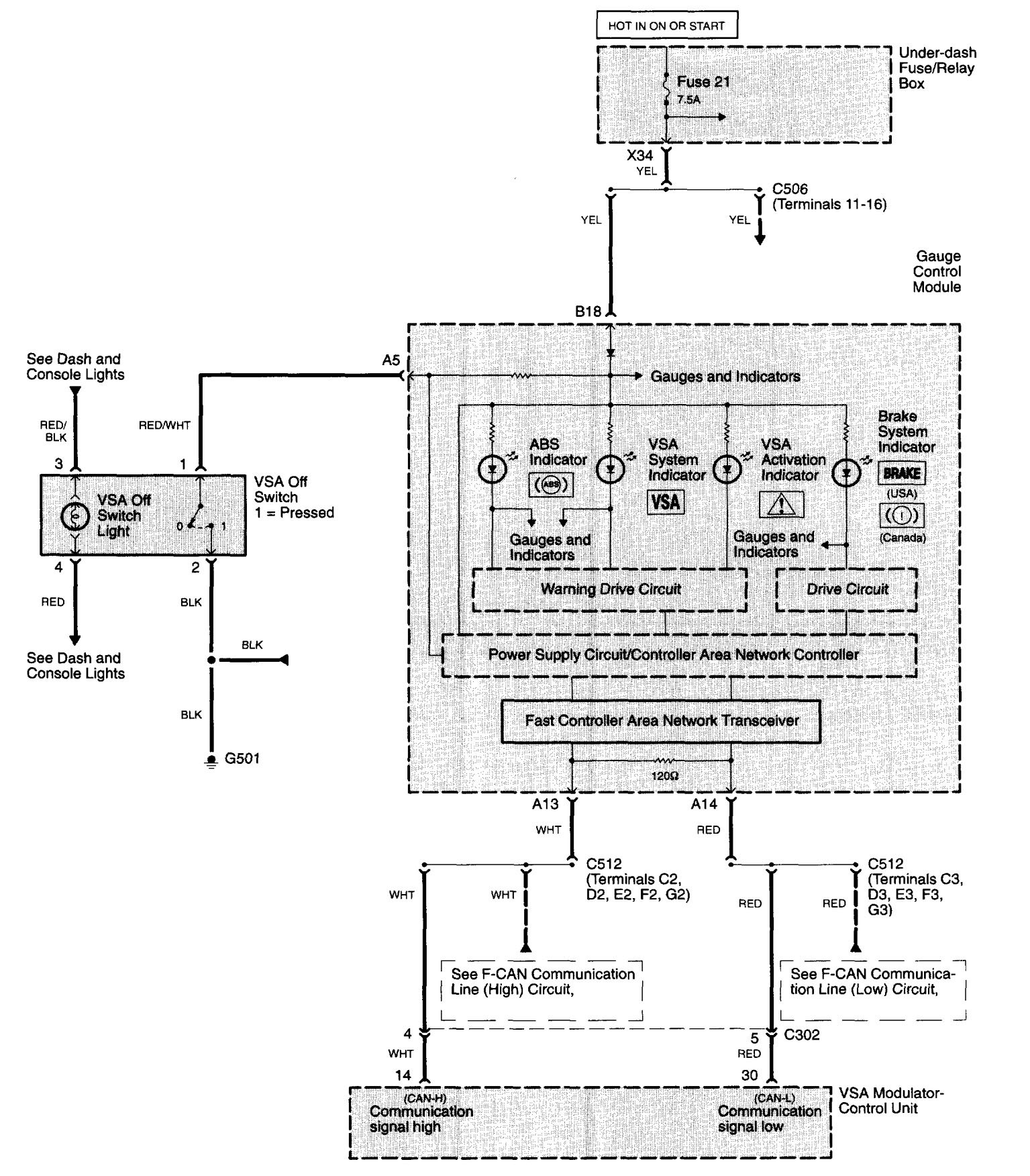

Acura TL – wiring diagram – brake controls (part 2)

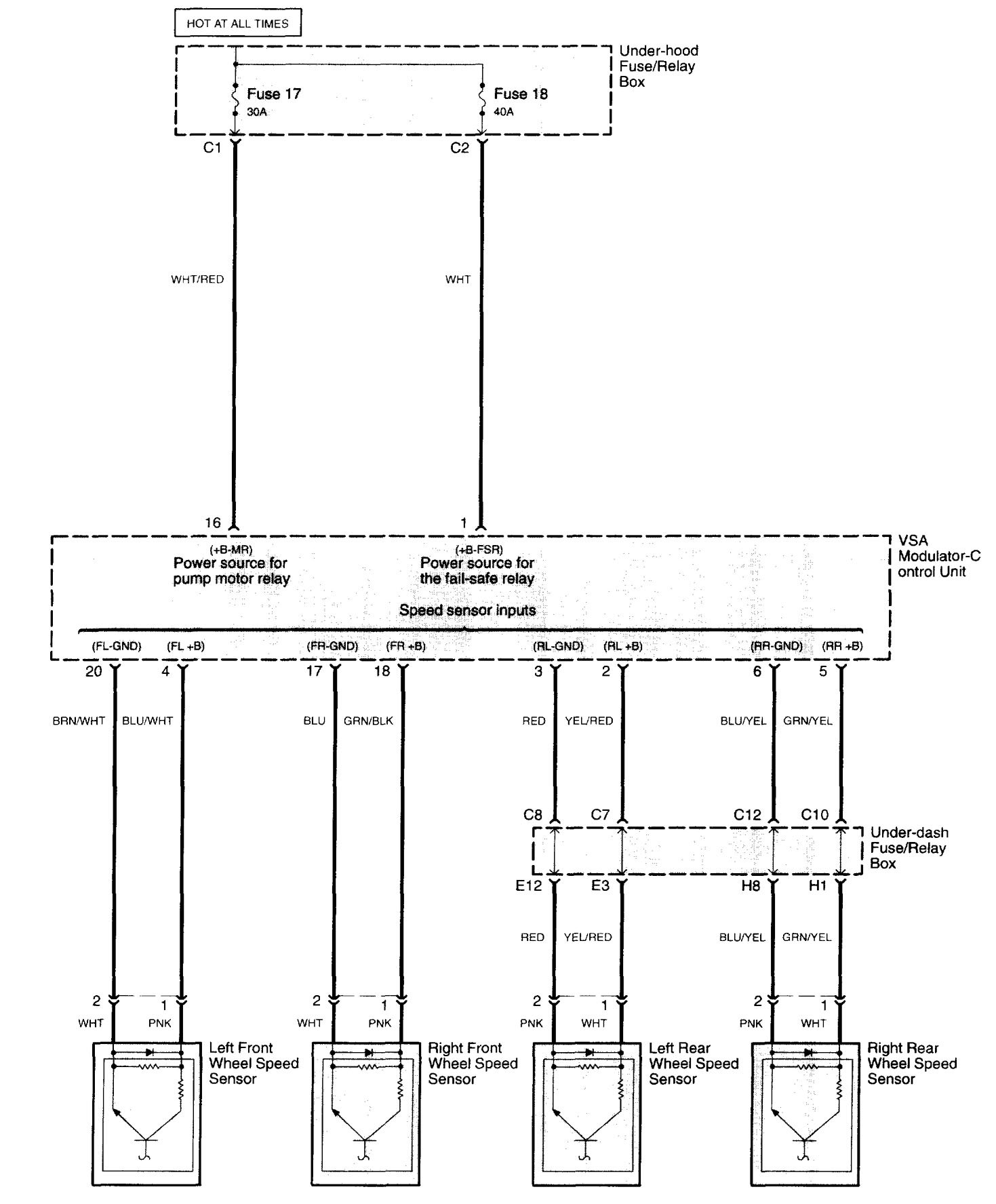

Acura TL – wiring diagram – brake controls (part 3)

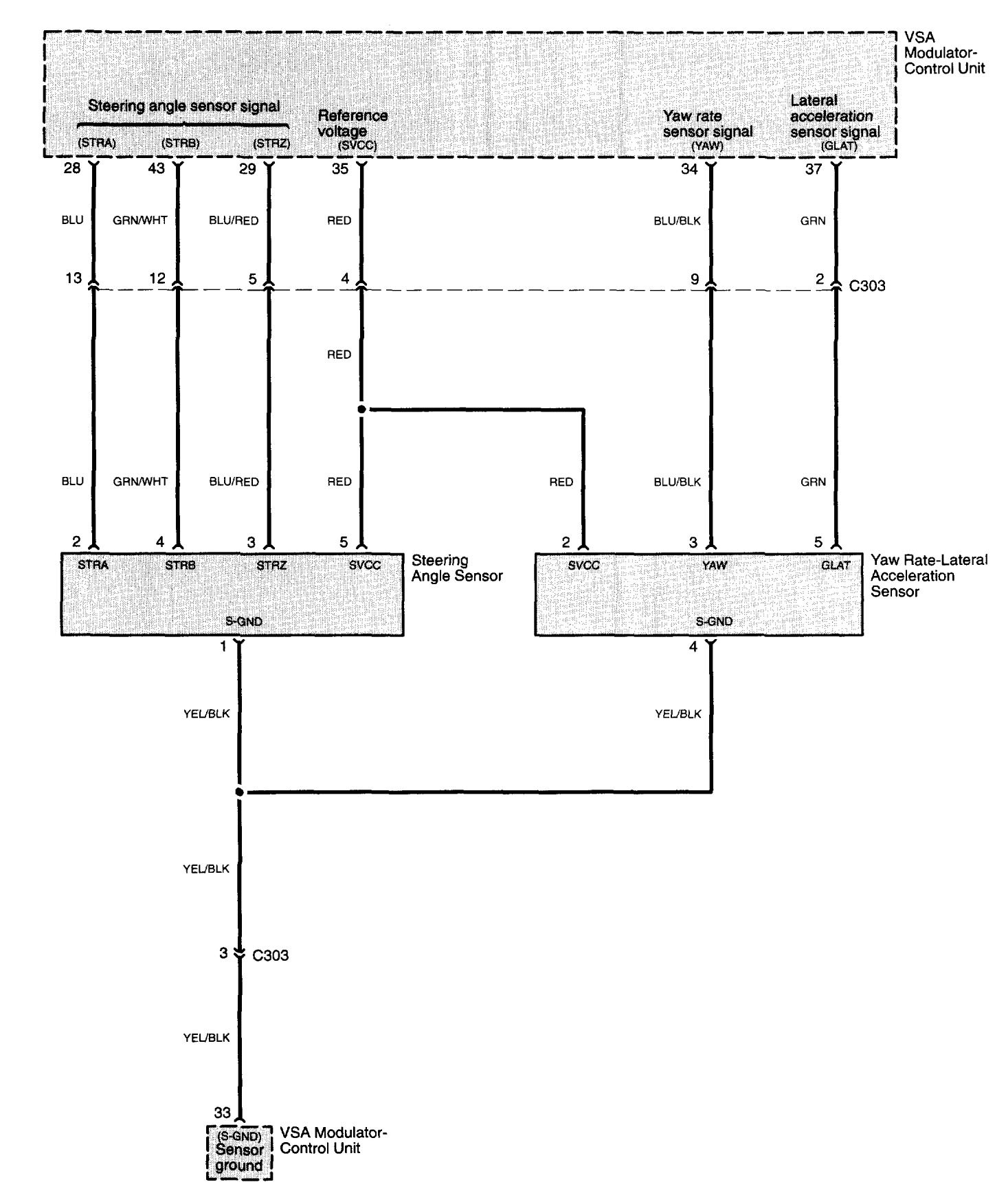

Acura TL – wiring diagram – brake controls (part 4)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
