Acura RL (2011) – wiring diagrams – shift indicator

Acura RL (2011) – wiring diagrams – shift indicator

Year of production:  2011

Shift indicator

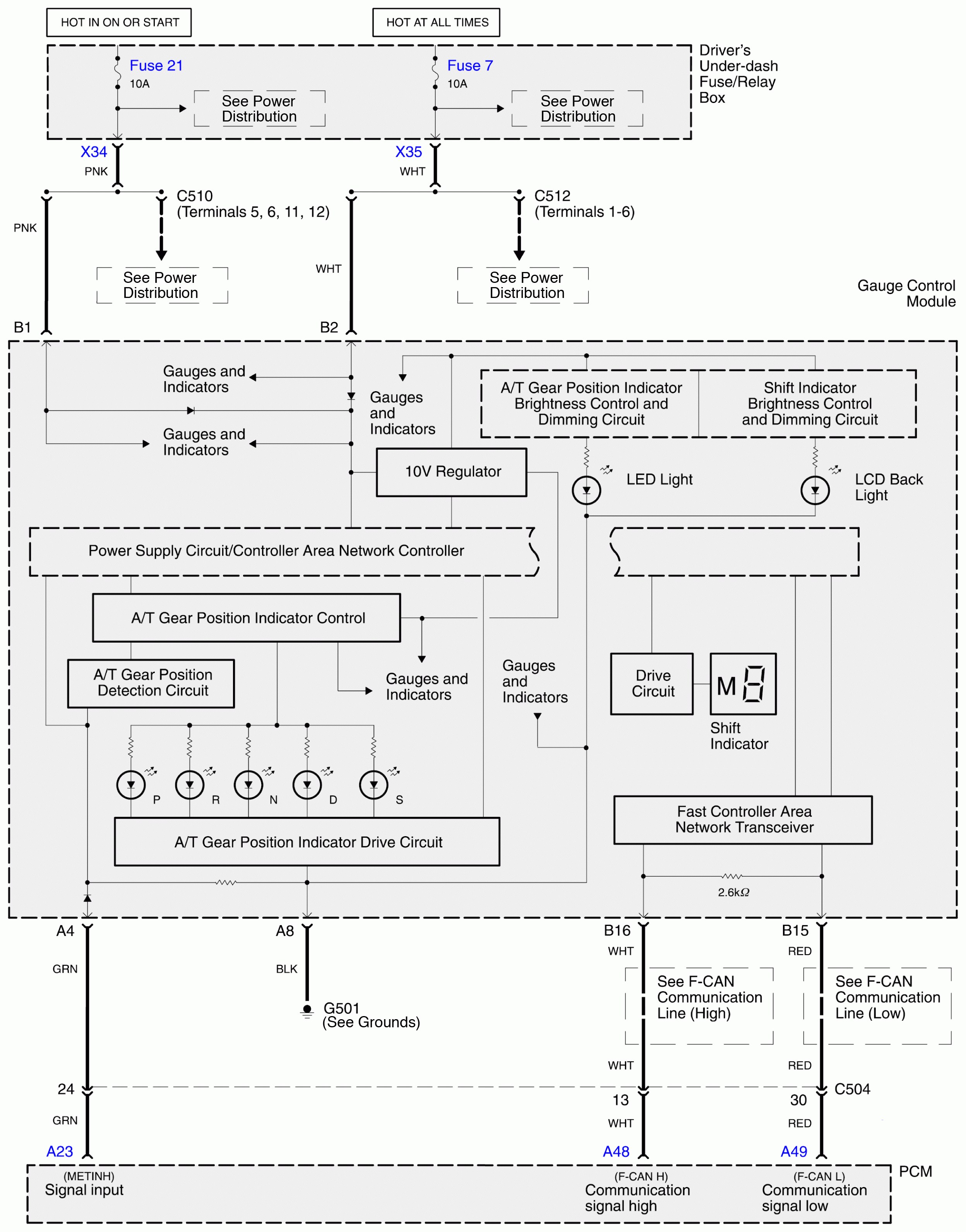

Acura RL - wiring diagram - shift indicator (part 1)
Acura RL – wiring diagram – shift indicator (part 1)

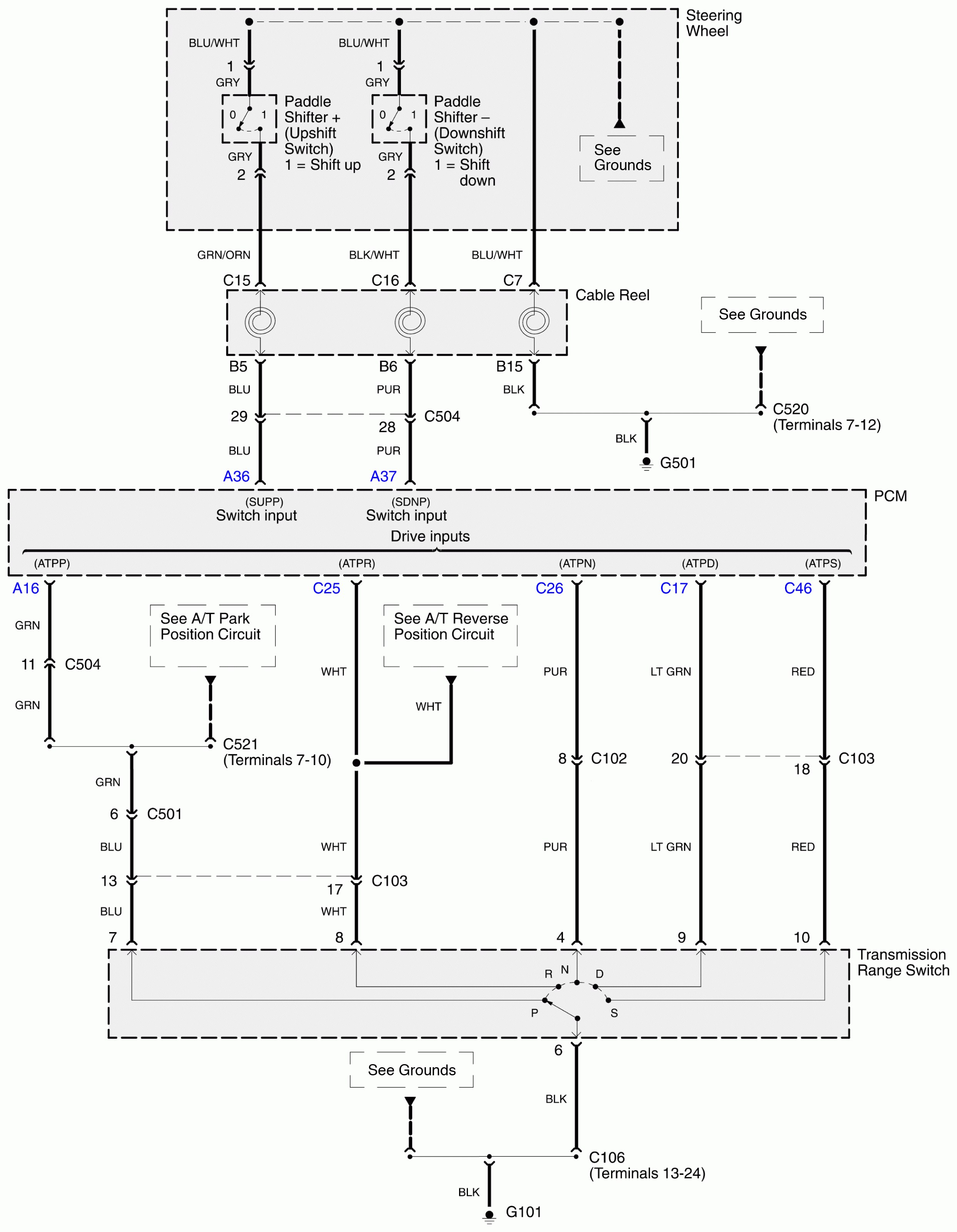

Acura RL - wiring diagram - shift indicator (part 2)
Acura RL – wiring diagram – shift indicator (part 2)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
