Acura RL (2010 – 2011) – wiring diagrams – instrument panel lamps

Acura RL (2010 – 2011) – wiring diagrams – instrument panel lamps

Year of production:  2010, 2011

Instrument panel lamps

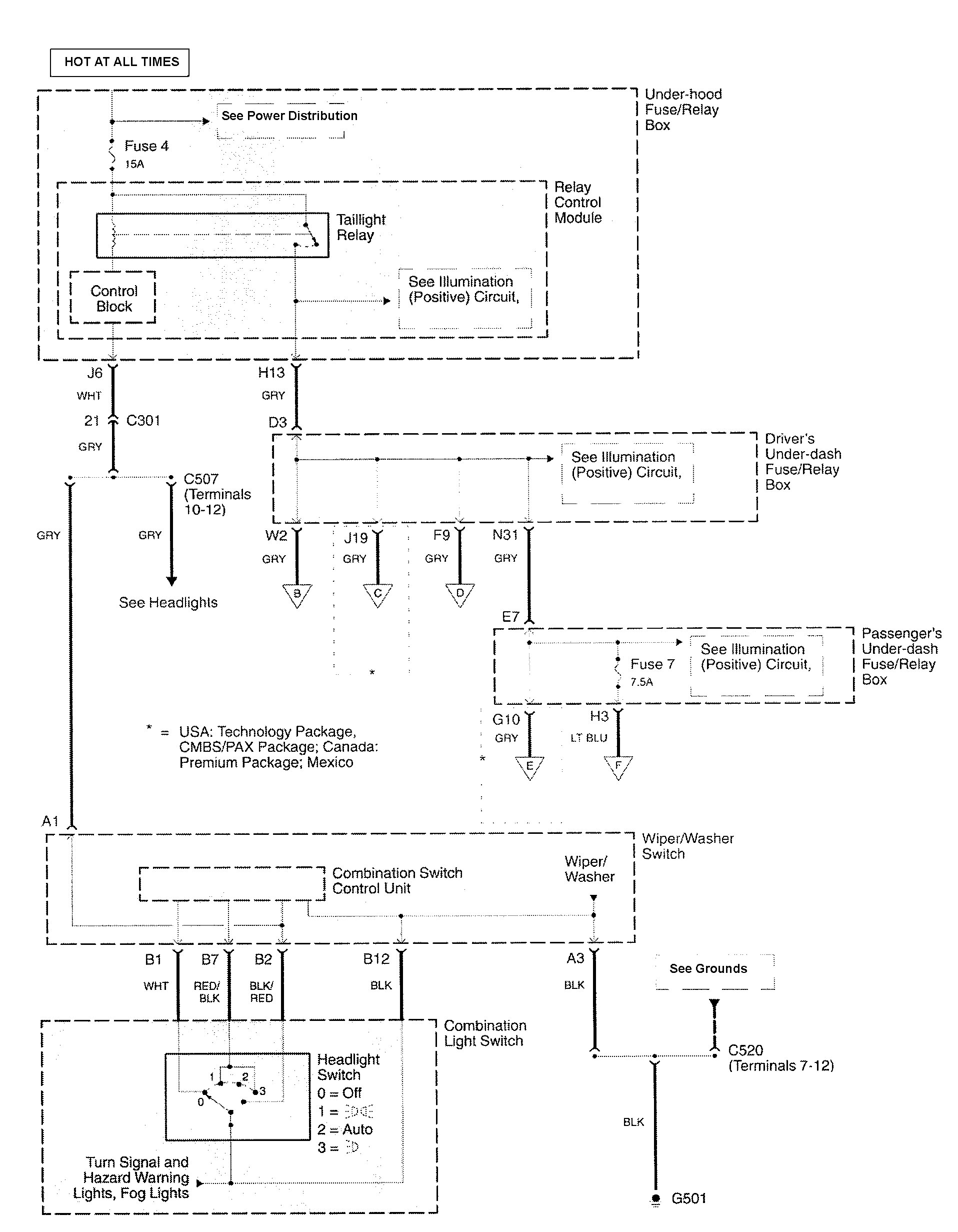

Acura RL - wiring diagram - instrument panel lamps (part 1)
Acura RL – wiring diagram – instrument panel lamps (part 1)

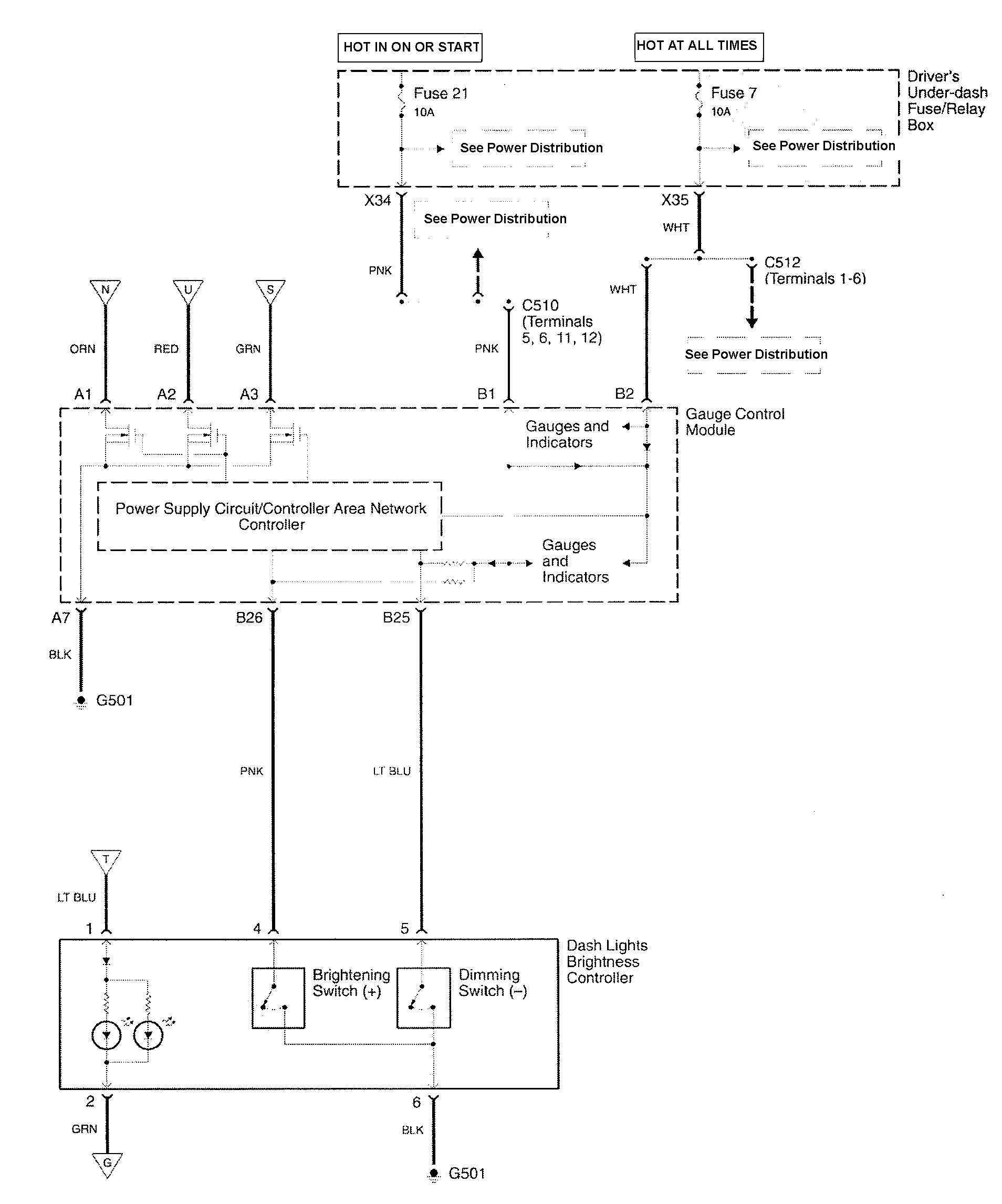

Acura RL - wiring diagram - instrument panel lamps (part 2)
Acura RL – wiring diagram – instrument panel lamps (part 2)

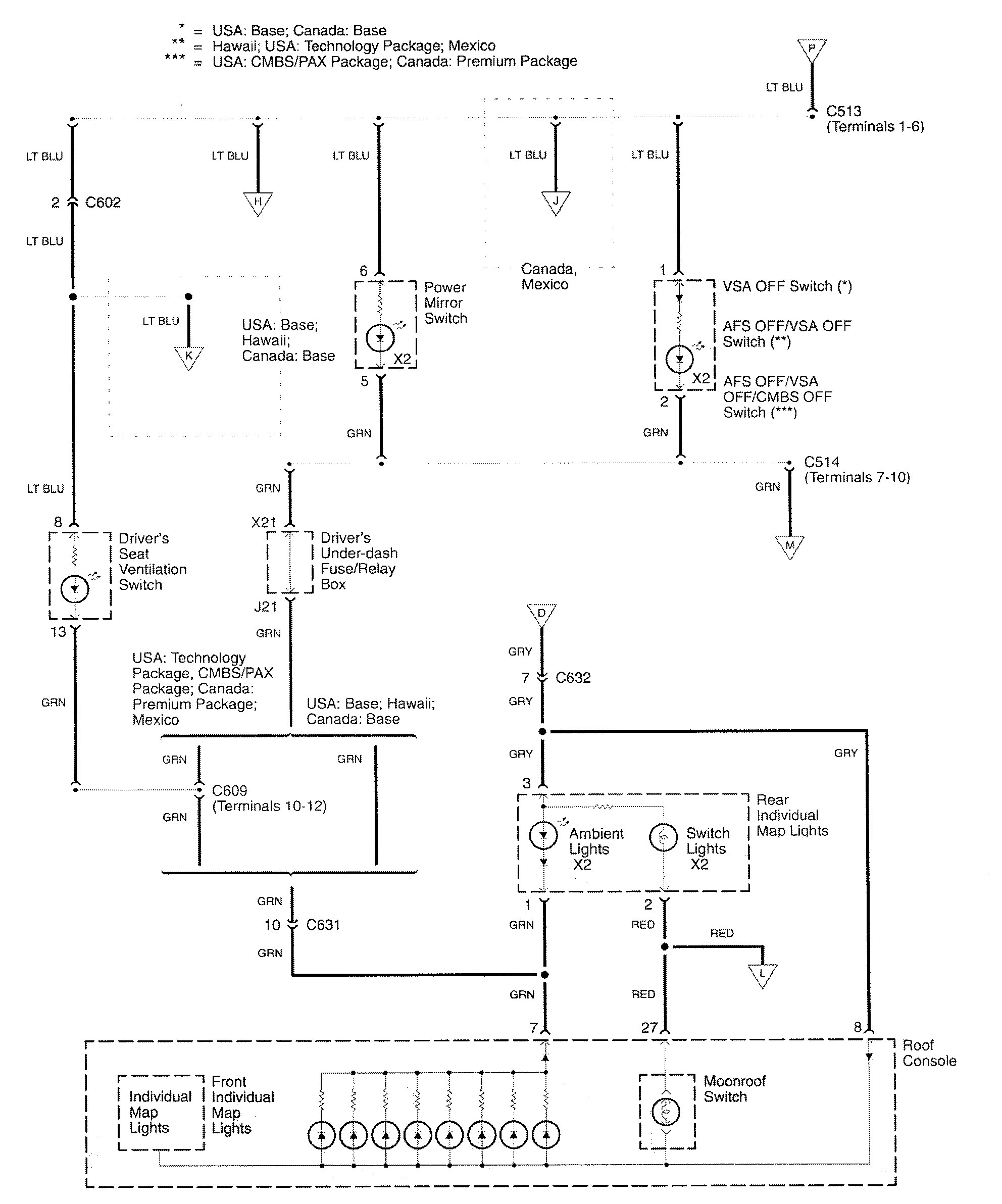

Acura RL - wiring diagram - instrument panel lamps (part 3)
Acura RL – wiring diagram – instrument panel lamps (part 3)

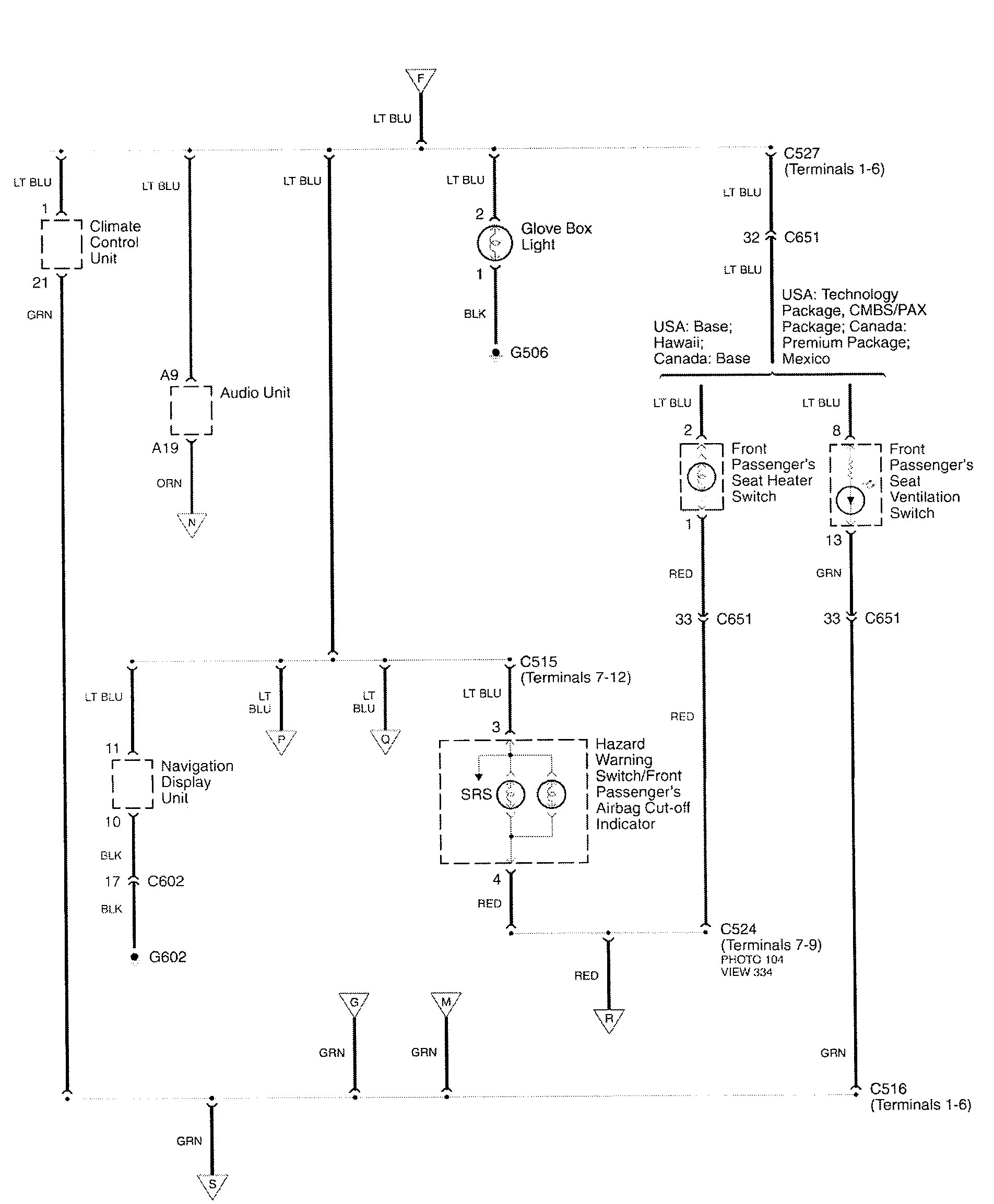

Acura RL - wiring diagram - instrument panel lamps (part 4)
Acura RL – wiring diagram – instrument panel lamps (part 4)

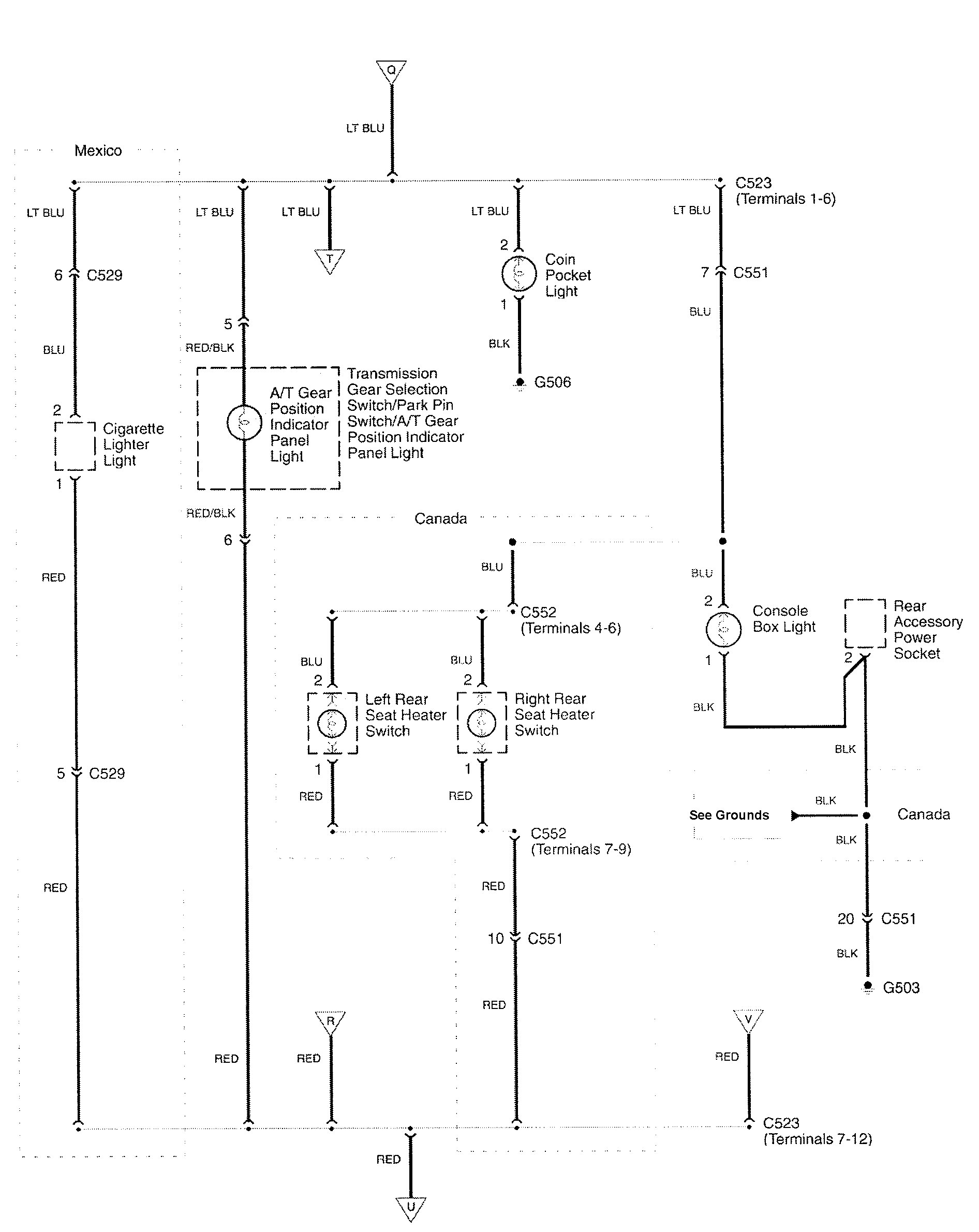

Acura RL - wiring diagram - instrument panel lamps (part 5)
Acura RL – wiring diagram – instrument panel lamps (part 5)

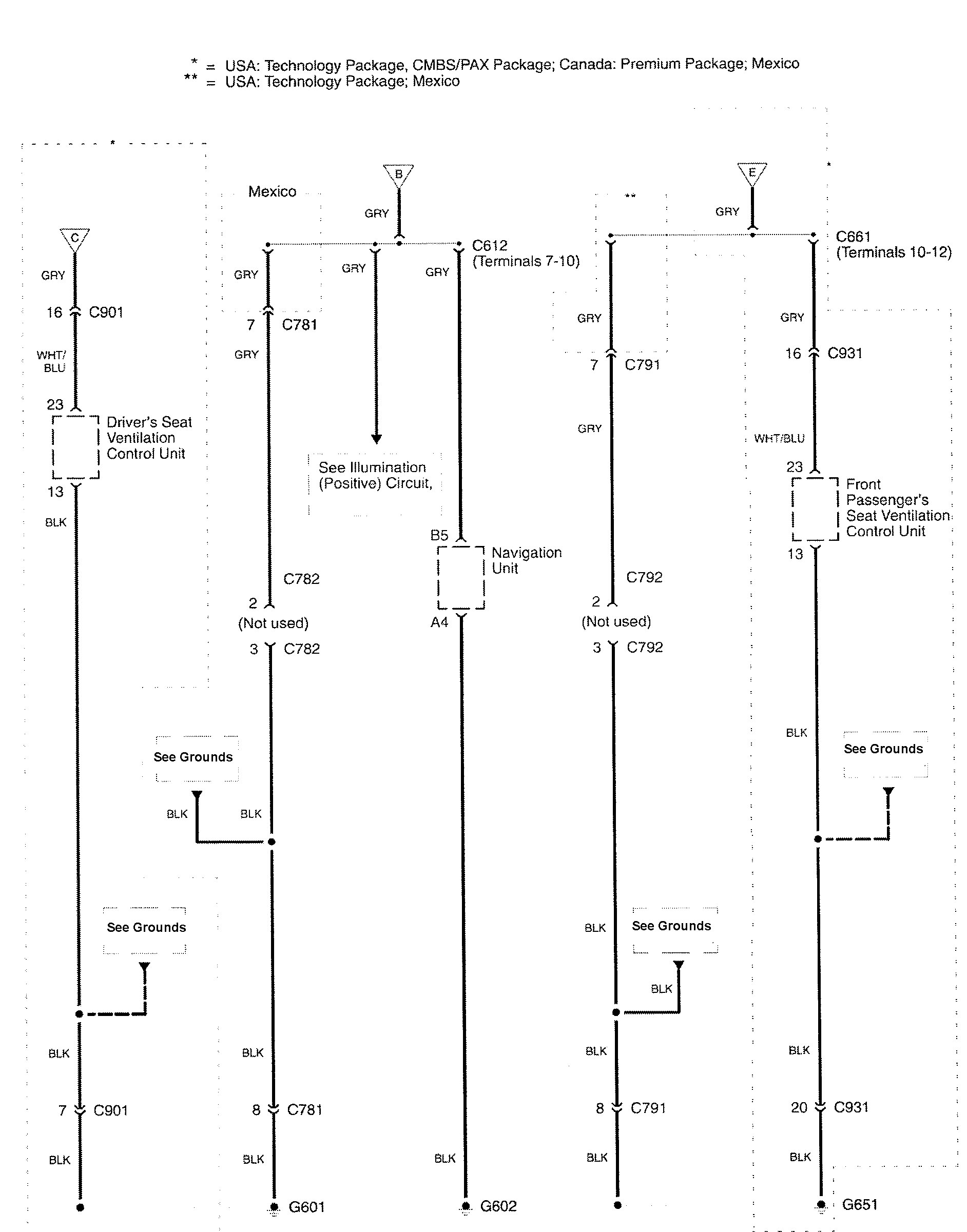

Acura RL - wiring diagram - instrument panel lamps (part 6)
Acura RL – wiring diagram – instrument panel lamps (part 6)

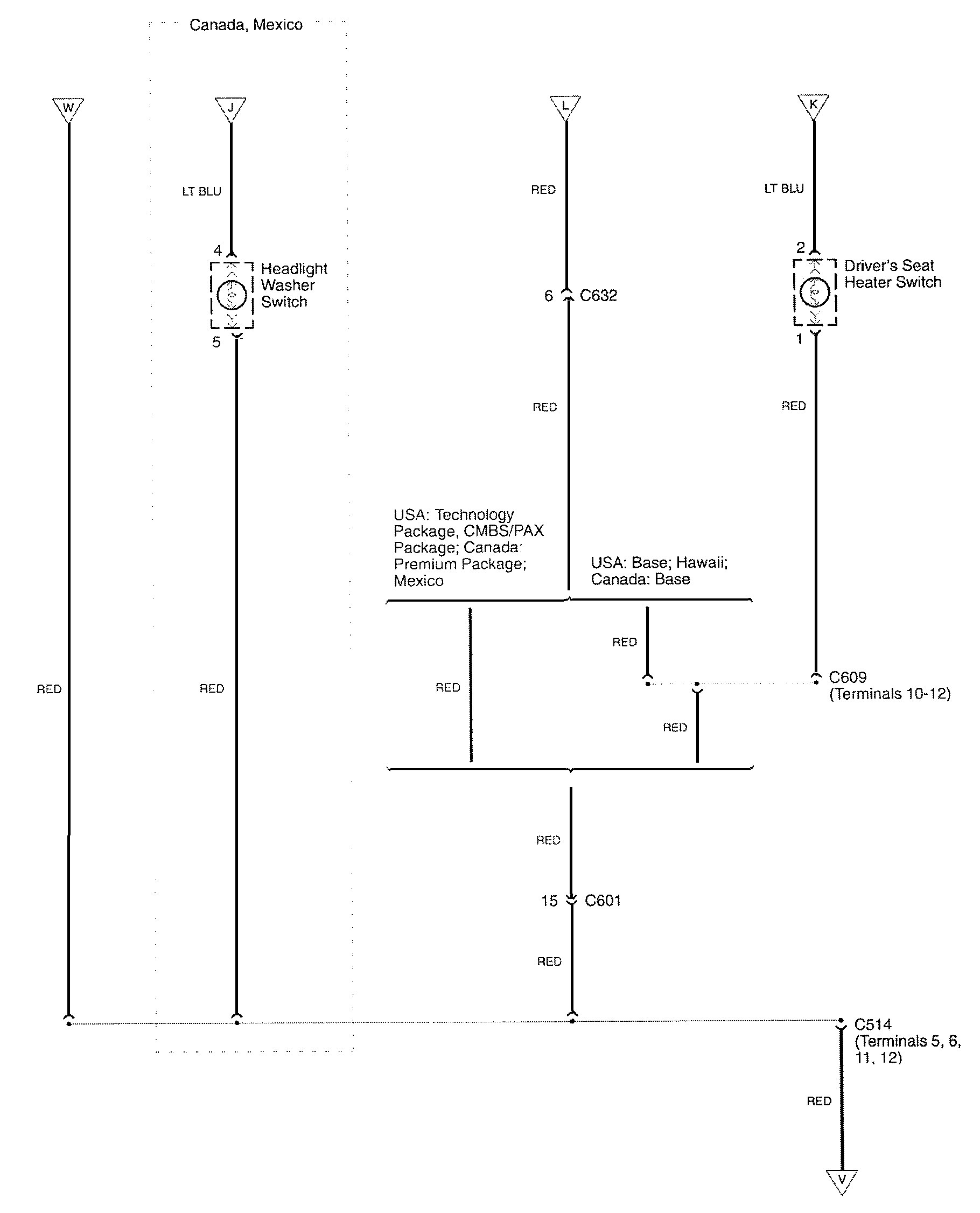

Acura RL - wiring diagram - instrument panel lamps (part 7)
Acura RL – wiring diagram – instrument panel lamps (part 7)

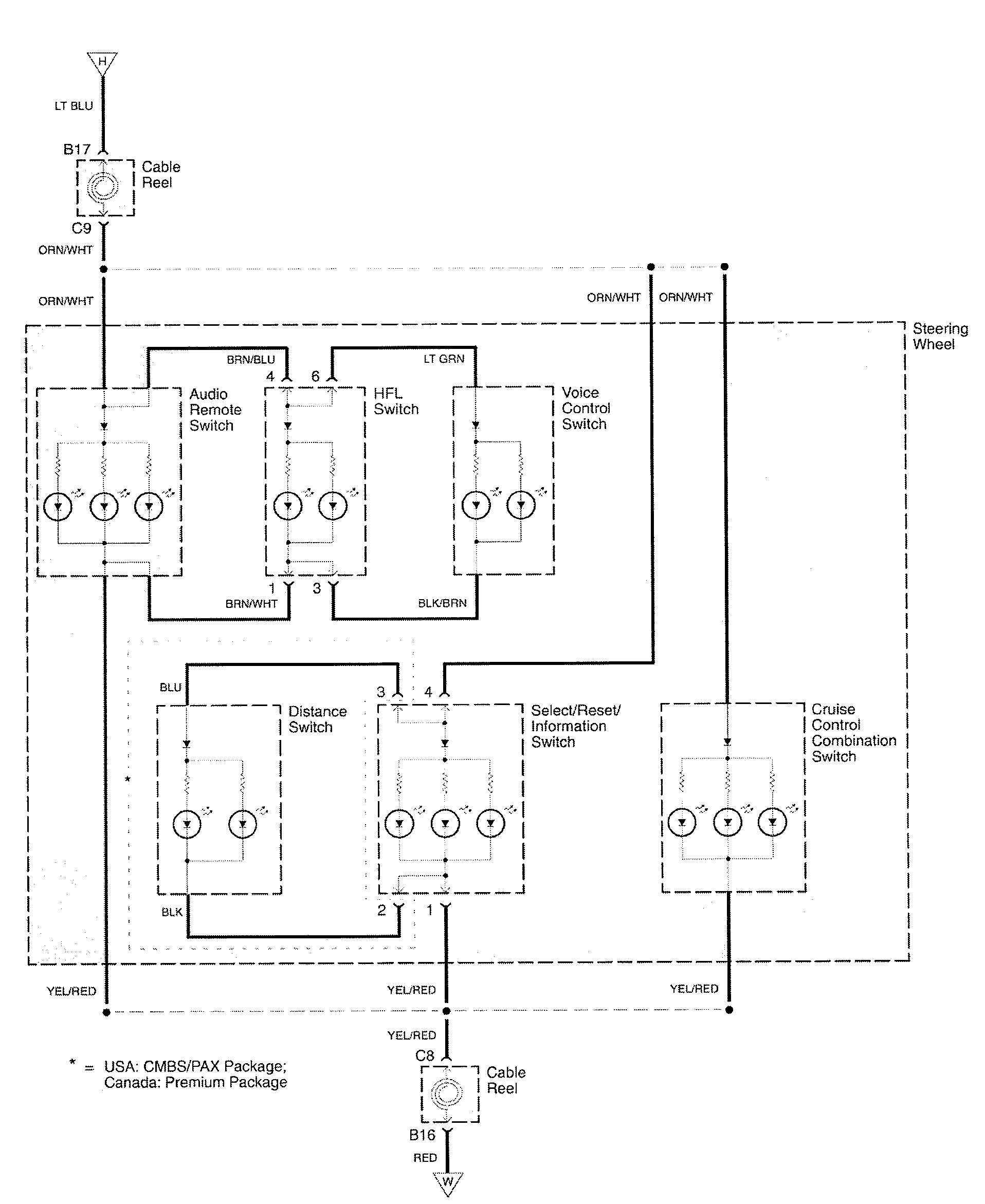

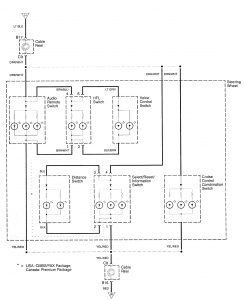

Acura RL - wiring diagram - instrument panel lamps (part 8)
Acura RL – wiring diagram – instrument panel lamps (part 8)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
