Acura RL (2007 – 2008) – wiring diagrams – side marker lamp

Acura RL (2007 – 2008) – wiring diagrams – side marker lamp

Year of production:  2007, 2008

Side marker lamp

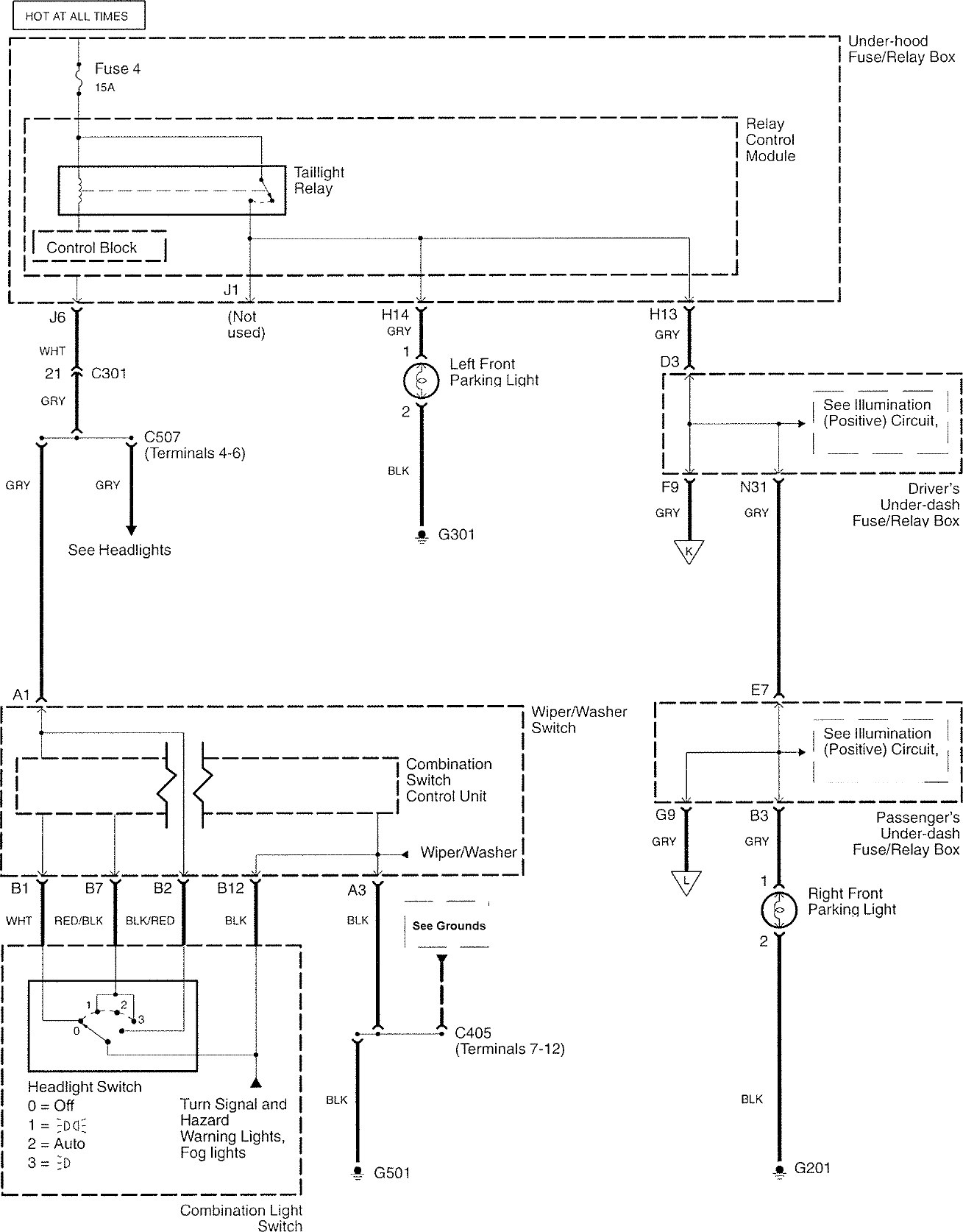

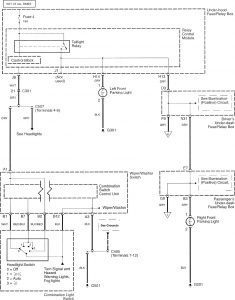

Acura RL - wiring diagram - side marker lamp (part 1)
Acura RL – wiring diagram – side marker lamp (part 1)

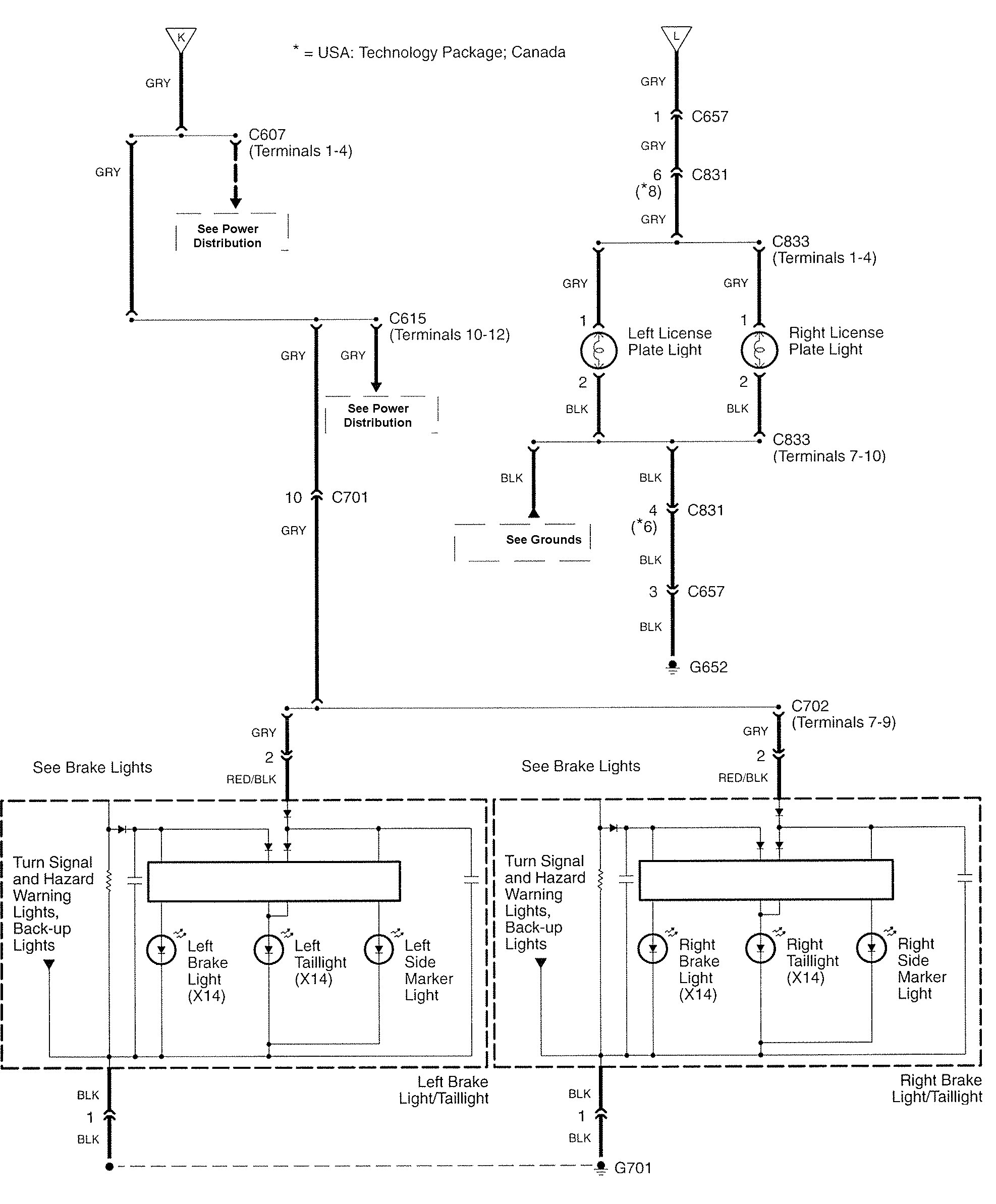

Acura RL - wiring diagram - side marker lamp (part 2)
Acura RL – wiring diagram – side marker lamp (part 2)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
