Acura RL (2007 – 2008) – wiring diagrams – reverse lamp

Acura RL (2007 – 2008) – wiring diagrams – reverse lamp

Year of production:  2007, 2008

Reverse lamp

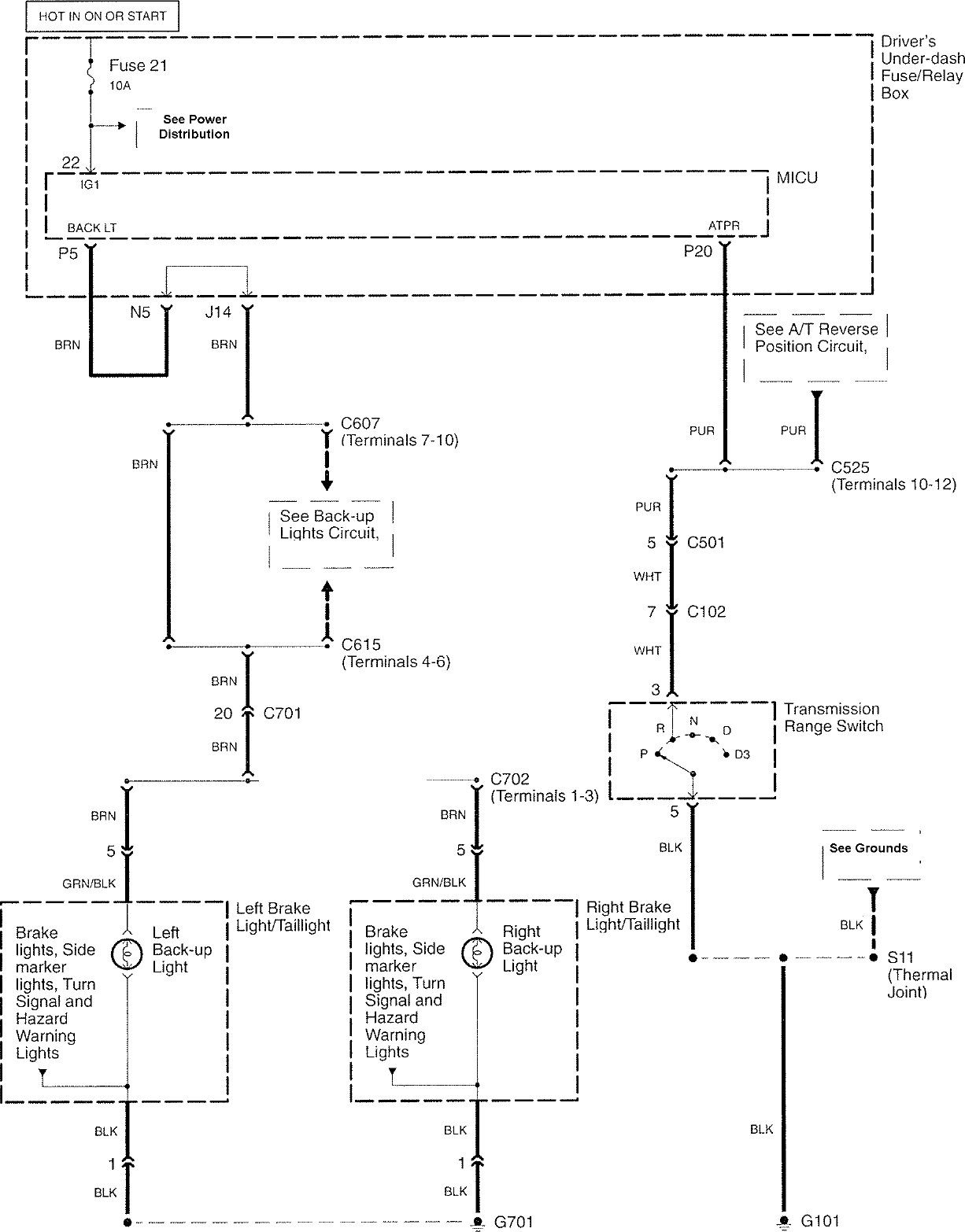

Acura RL - wiring diagram - reverse lamp
Acura RL – wiring diagram – reverse lamp

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
