Acura RL (2003 – 2004) – wiring diagrams – body control

Acura RL (2003 – 2004) – wiring diagrams – body control

Year of productions:  2003, 2004

Body control

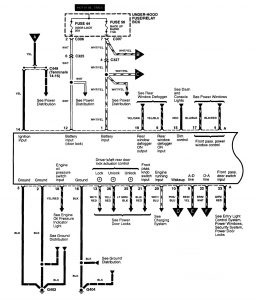

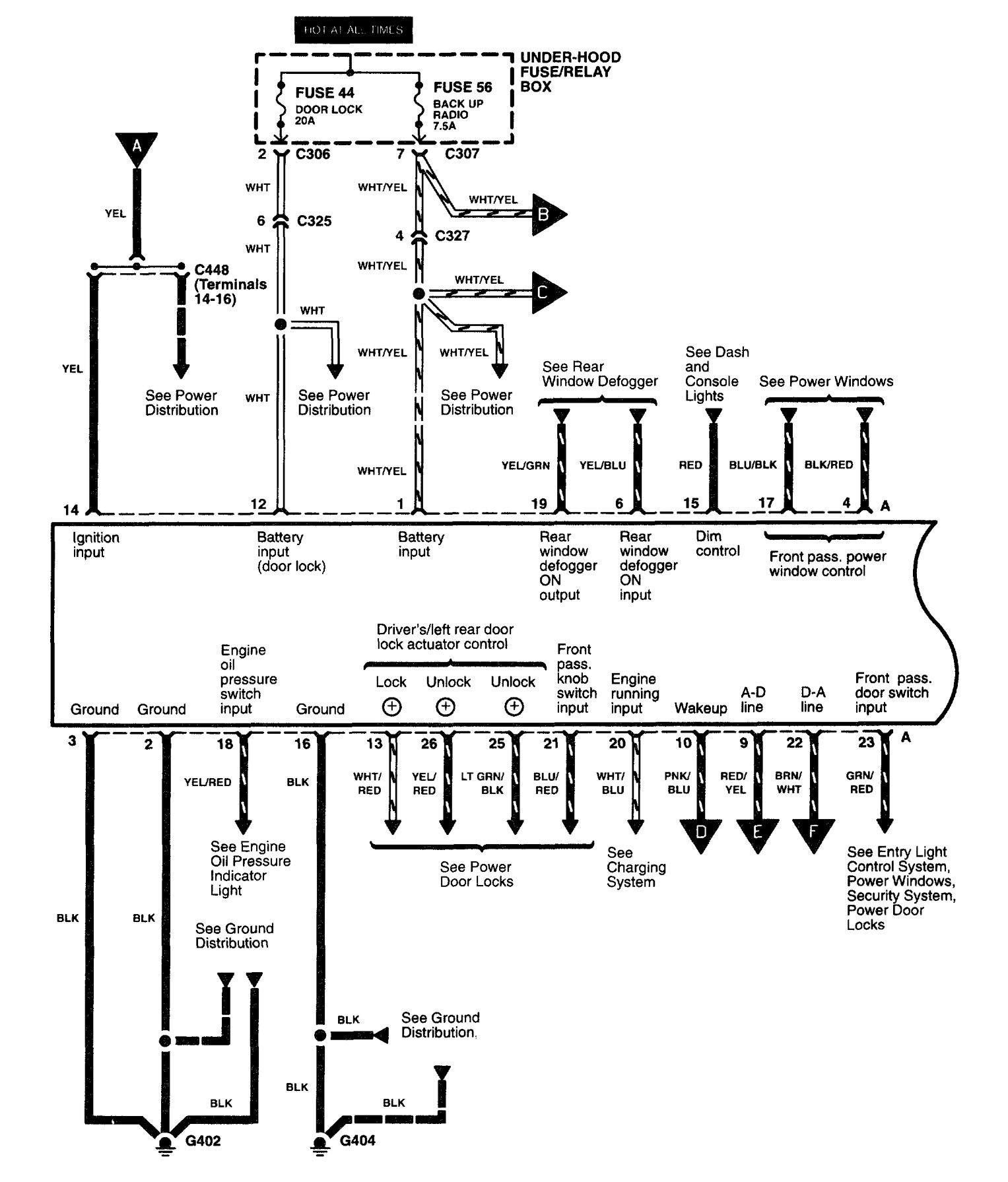

Acura RL - wiring diagram - body control (part 1)
Acura RL – wiring diagram – body control (part 1)

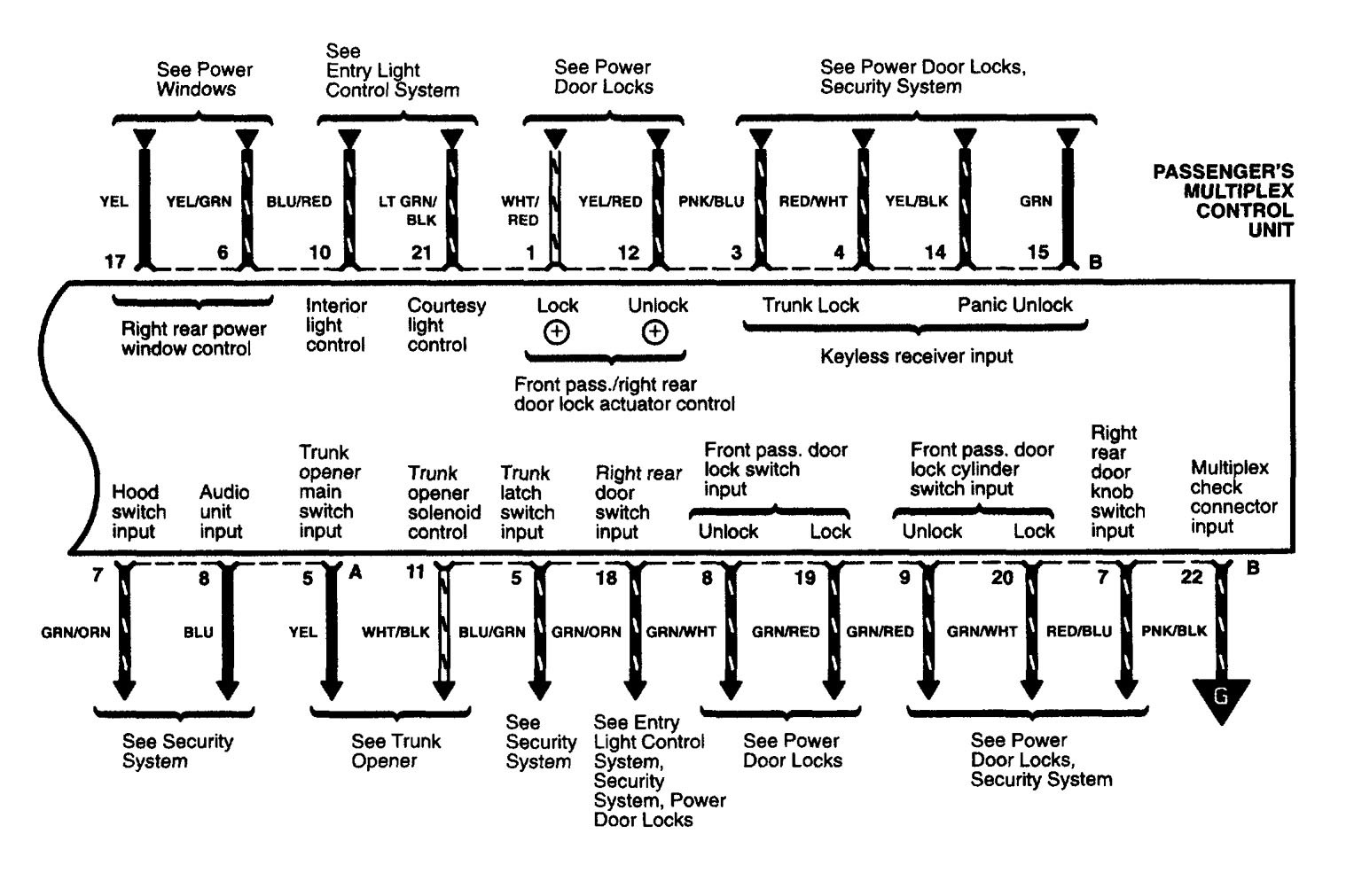

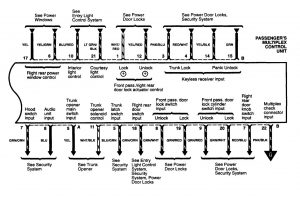

Acura RL - wiring diagram - body control (part 2)
Acura RL – wiring diagram – body control (part 2)

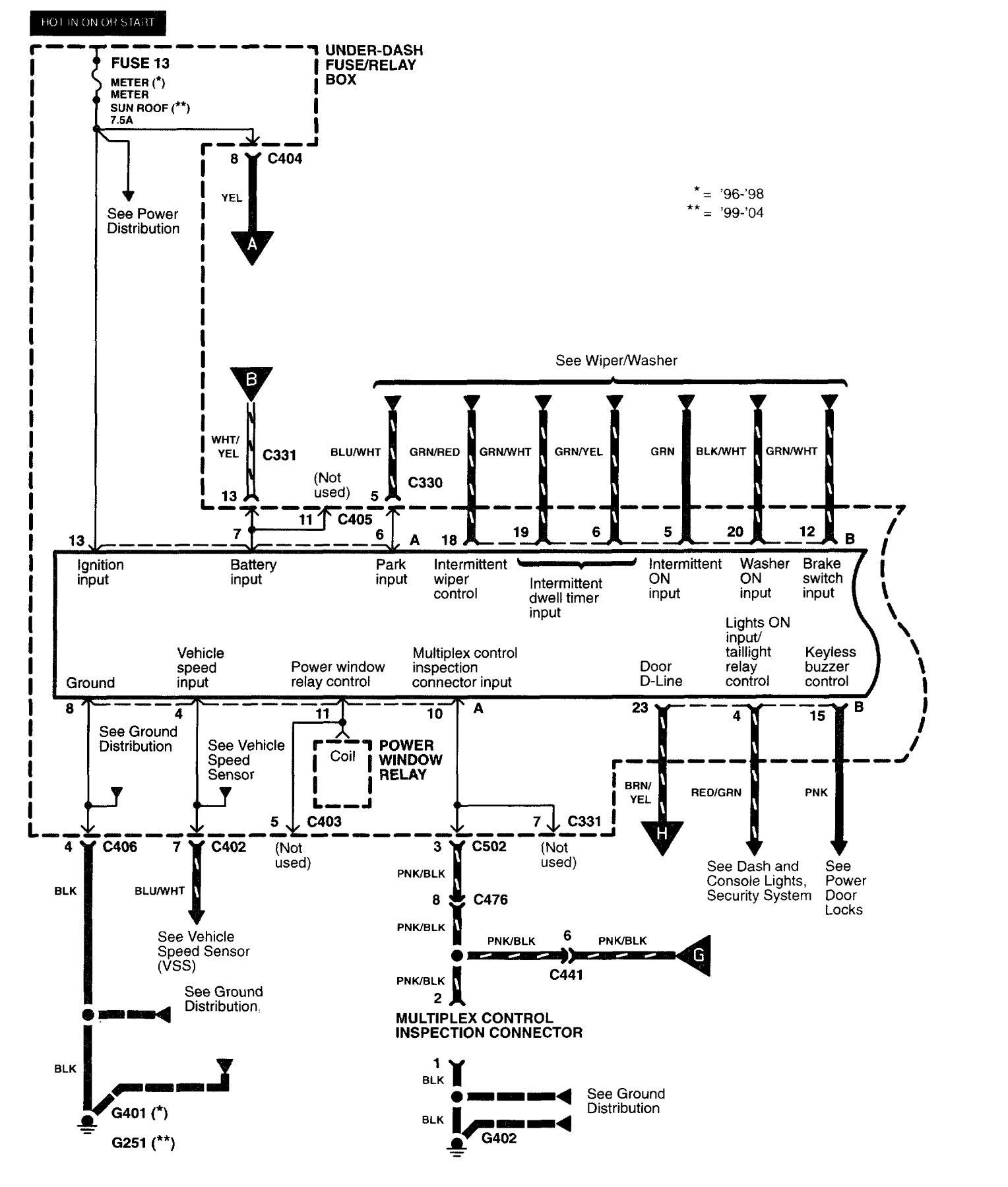

Acura RL - wiring diagram - body control (part 3)
Acura RL – wiring diagram – body control (part 3)

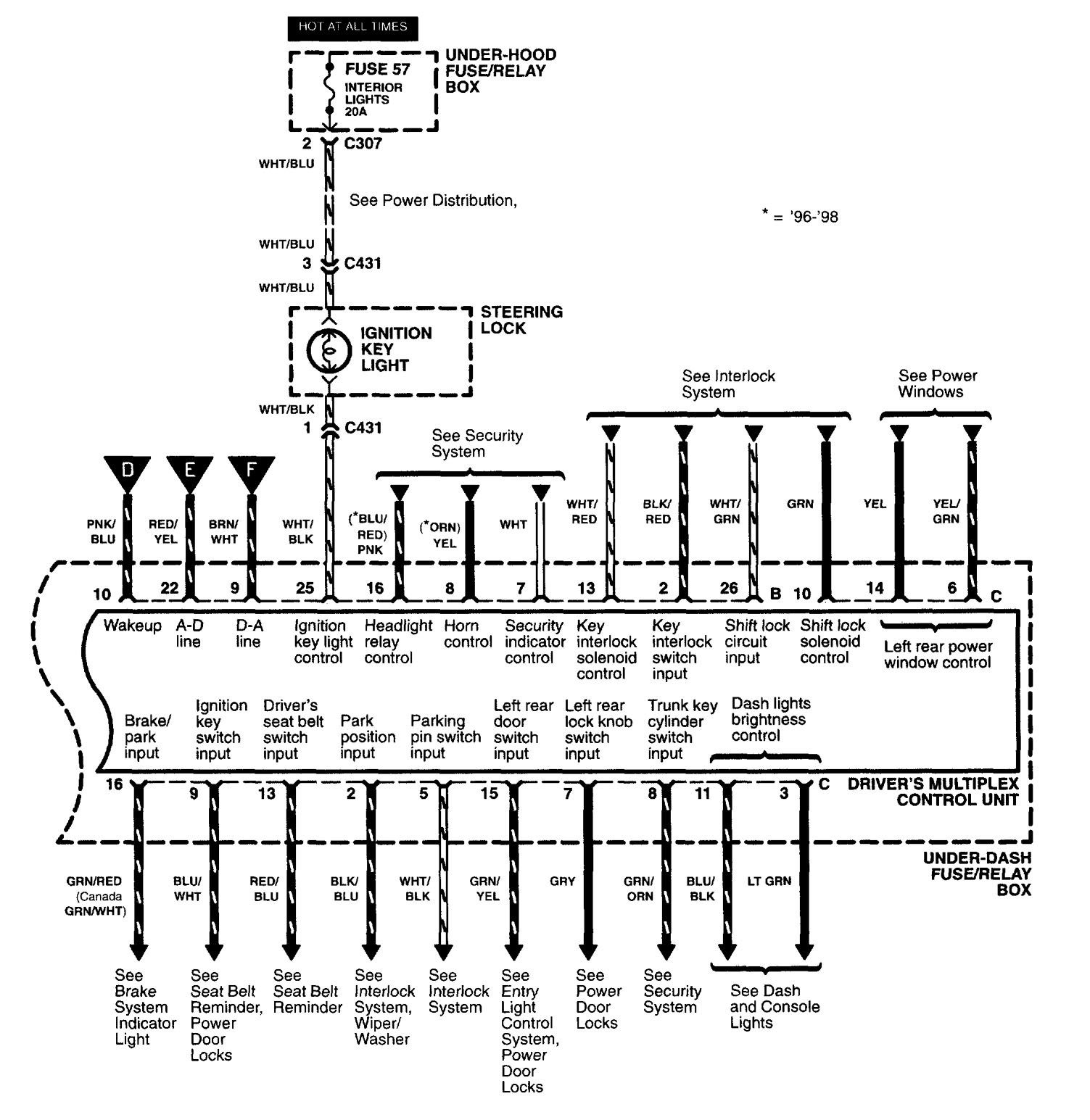

Acura RL - wiring diagram - body control (part 4)
Acura RL – wiring diagram – body control (part 4)

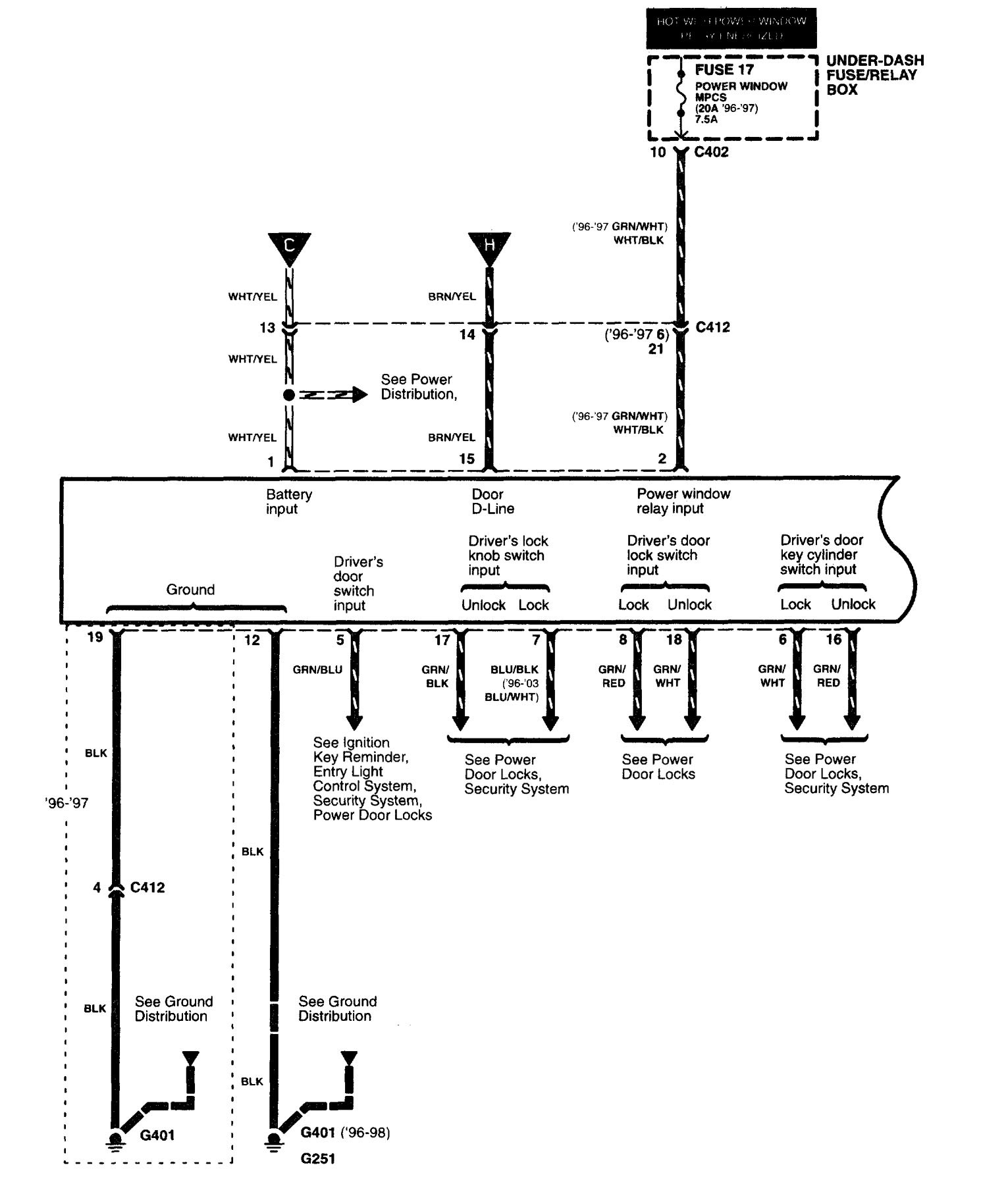

Acura RL - wiring diagram - body control (part 5)
Acura RL – wiring diagram – body control (part 5)

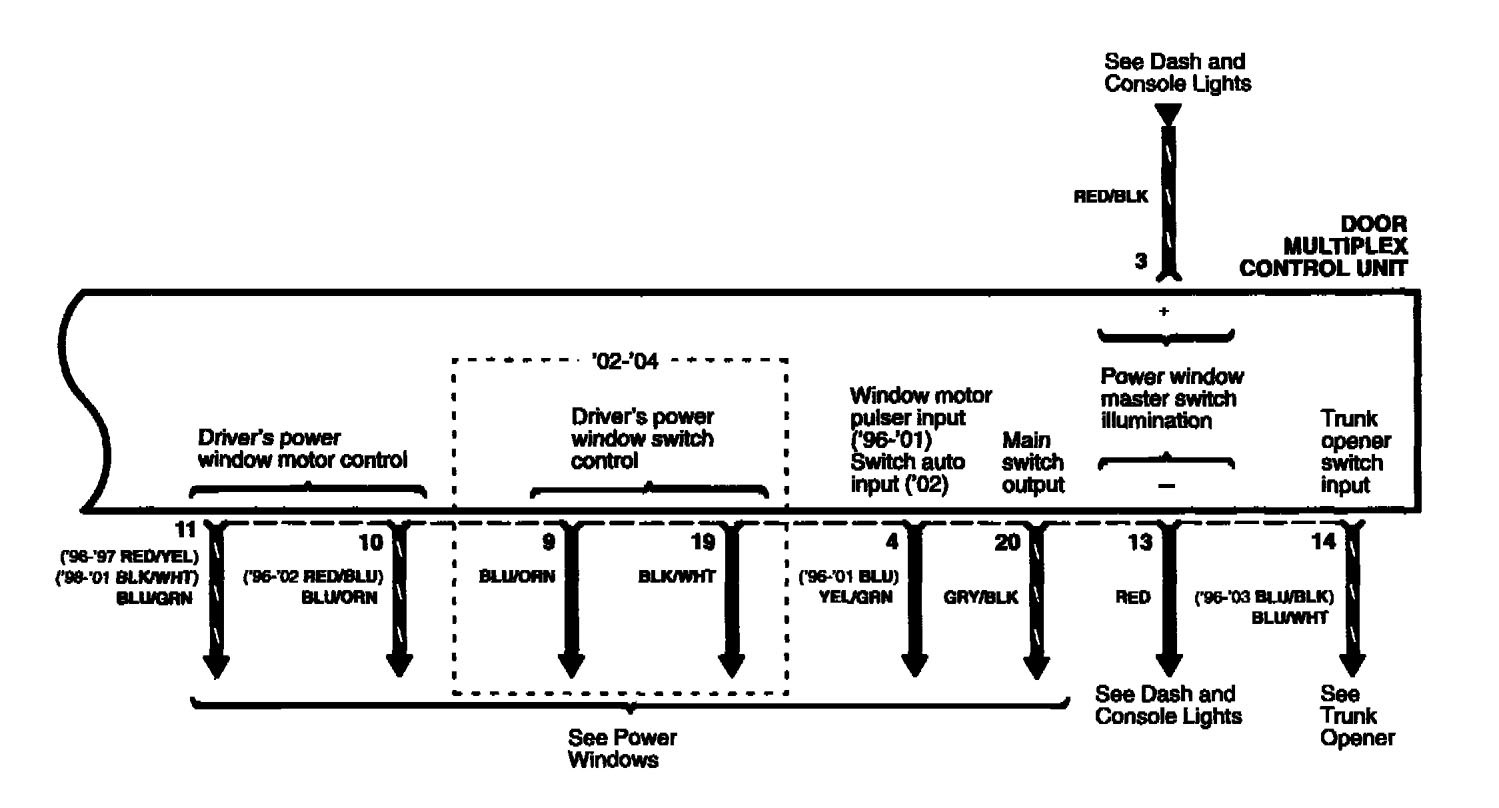

Acura RL - wiring diagram - body control (part 6)
Acura RL – wiring diagram – body control (part 6)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
