Grand distribution

Acura NSX - wiring diagram - ground distribution (part 1)
Acura NSX – wiring diagram – ground distribution (part 1)
Acura NSX - wiring diagram - ground distribution (part 2)
Acura NSX – wiring diagram – ground distribution (part 2)
Acura NSX - wiring diagram - ground distribution (part 3)
Acura NSX – wiring diagram – ground distribution (part 3)

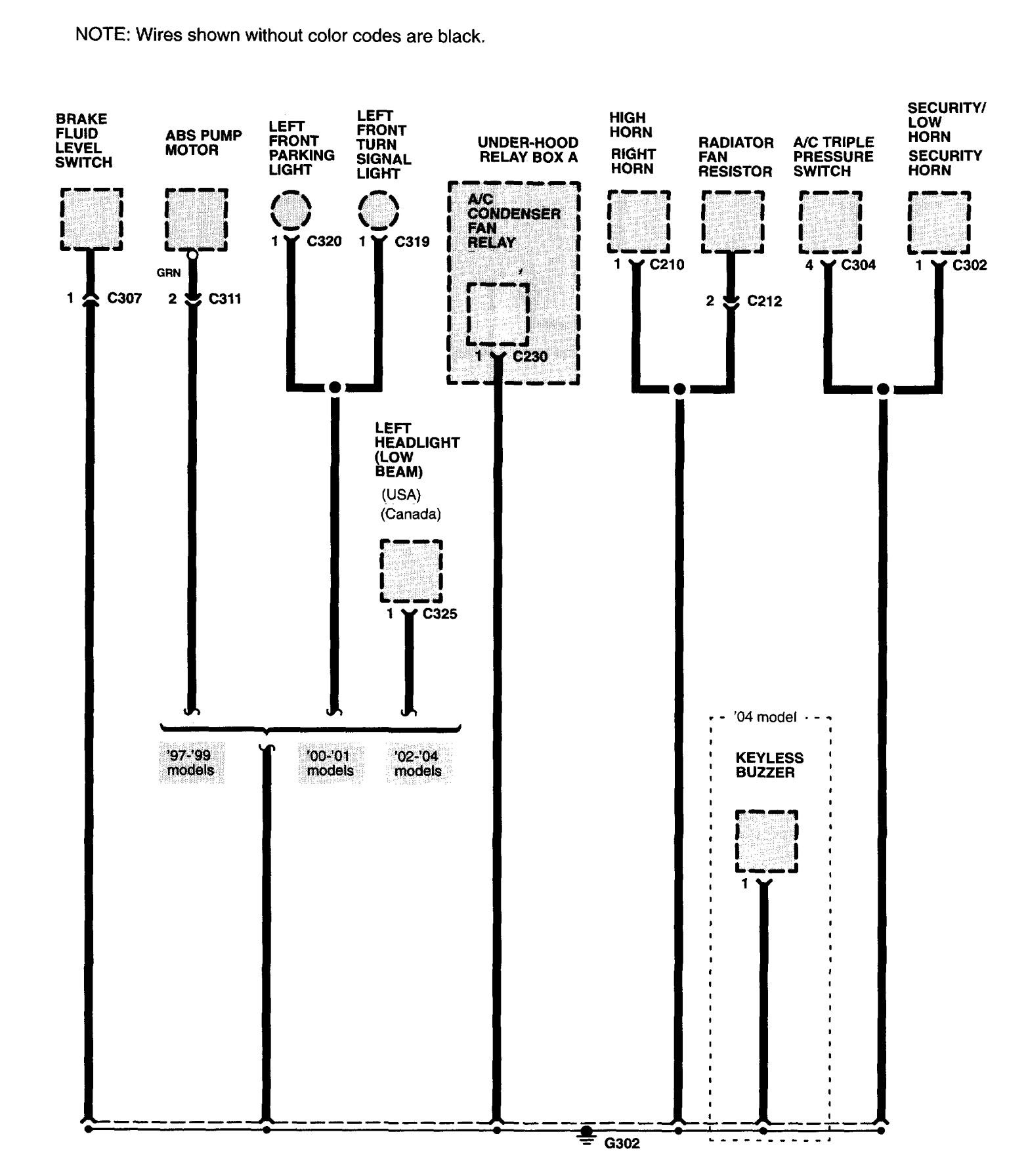

Acura NSX - wiring diagram - ground distribution (part 4)
Acura NSX – wiring diagram – ground distribution (part 4)
Acura NSX - wiring diagram - ground distribution (part 5)
Acura NSX – wiring diagram – ground distribution (part 5)
Acura NSX - wiring diagram - ground distribution (part 6)
Acura NSX – wiring diagram – ground distribution (part 6)
Acura NSX - wiring diagram - ground distribution (part 7)
Acura NSX – wiring diagram – ground distribution (part 7)
Acura NSX – wiring diagram – ground distribution (part 8)

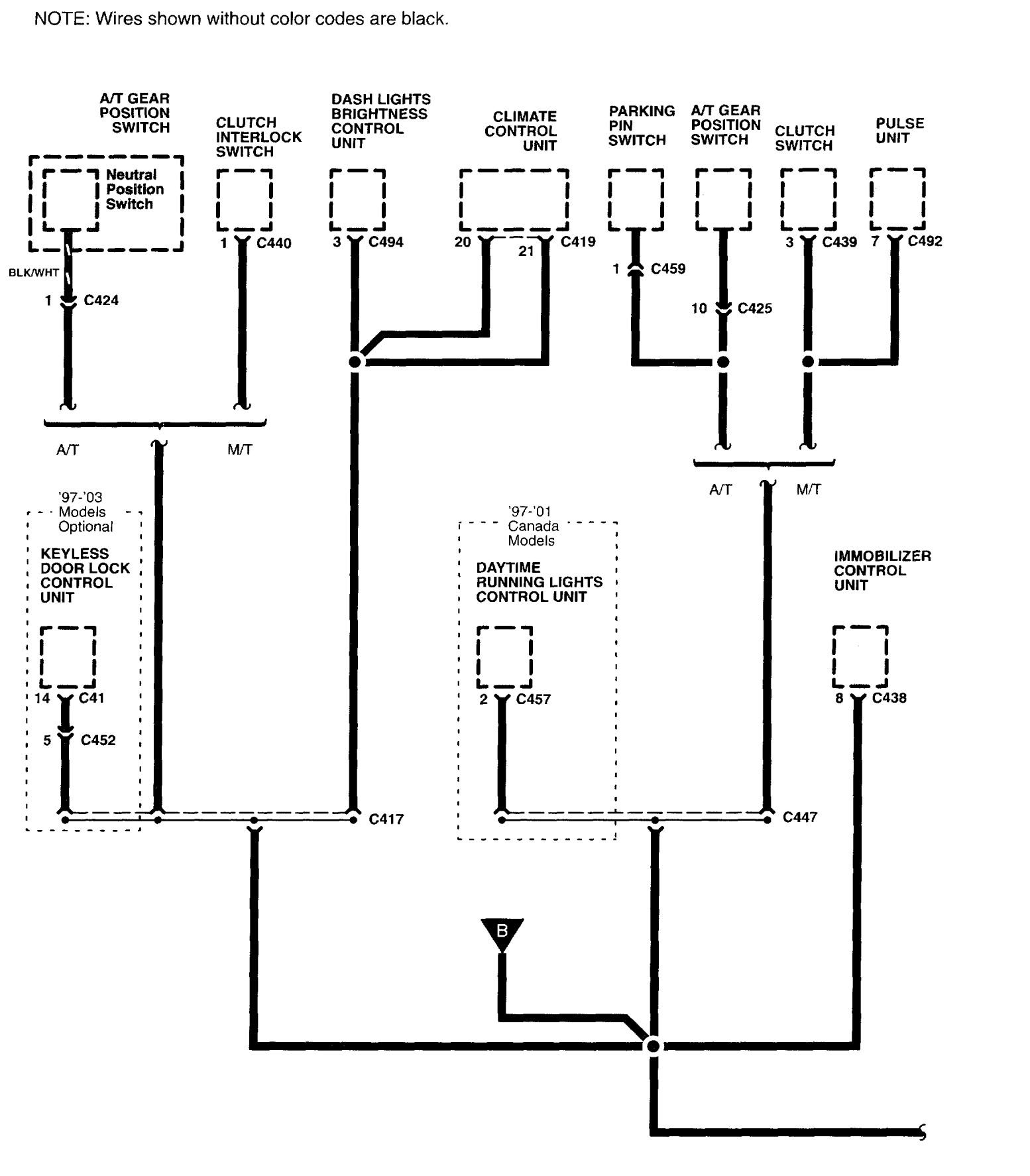

Acura NSX - wiring diagram - ground distribution (part 9)
Acura NSX – wiring diagram – ground distribution (part 9)
Acura NSX - wiring diagram - ground distribution (part 10)
Acura NSX – wiring diagram – ground distribution (part 10)

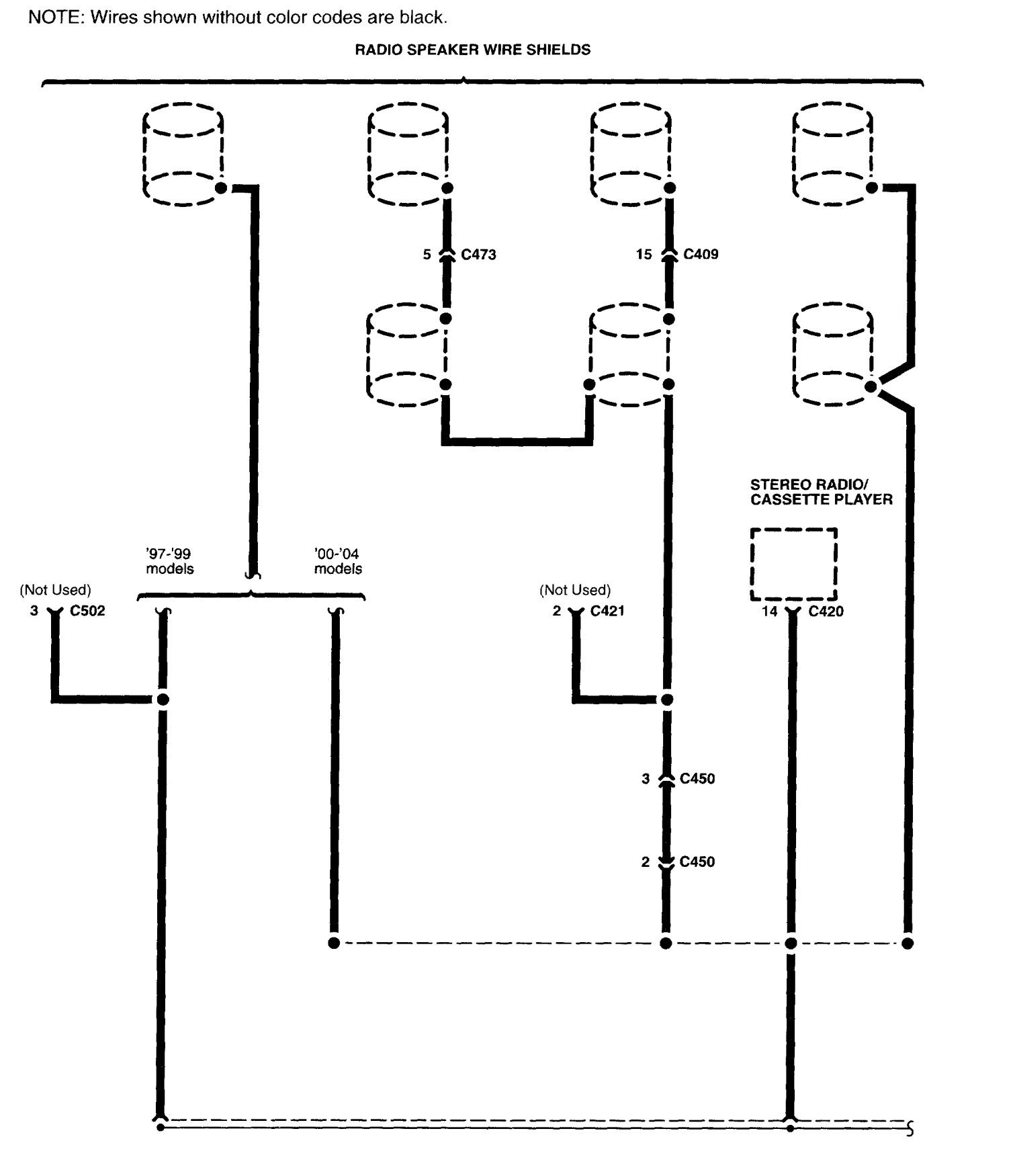

Acura NSX - wiring diagram - ground distribution (part 11)
Acura NSX – wiring diagram – ground distribution (part 11)

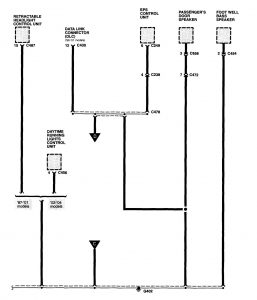

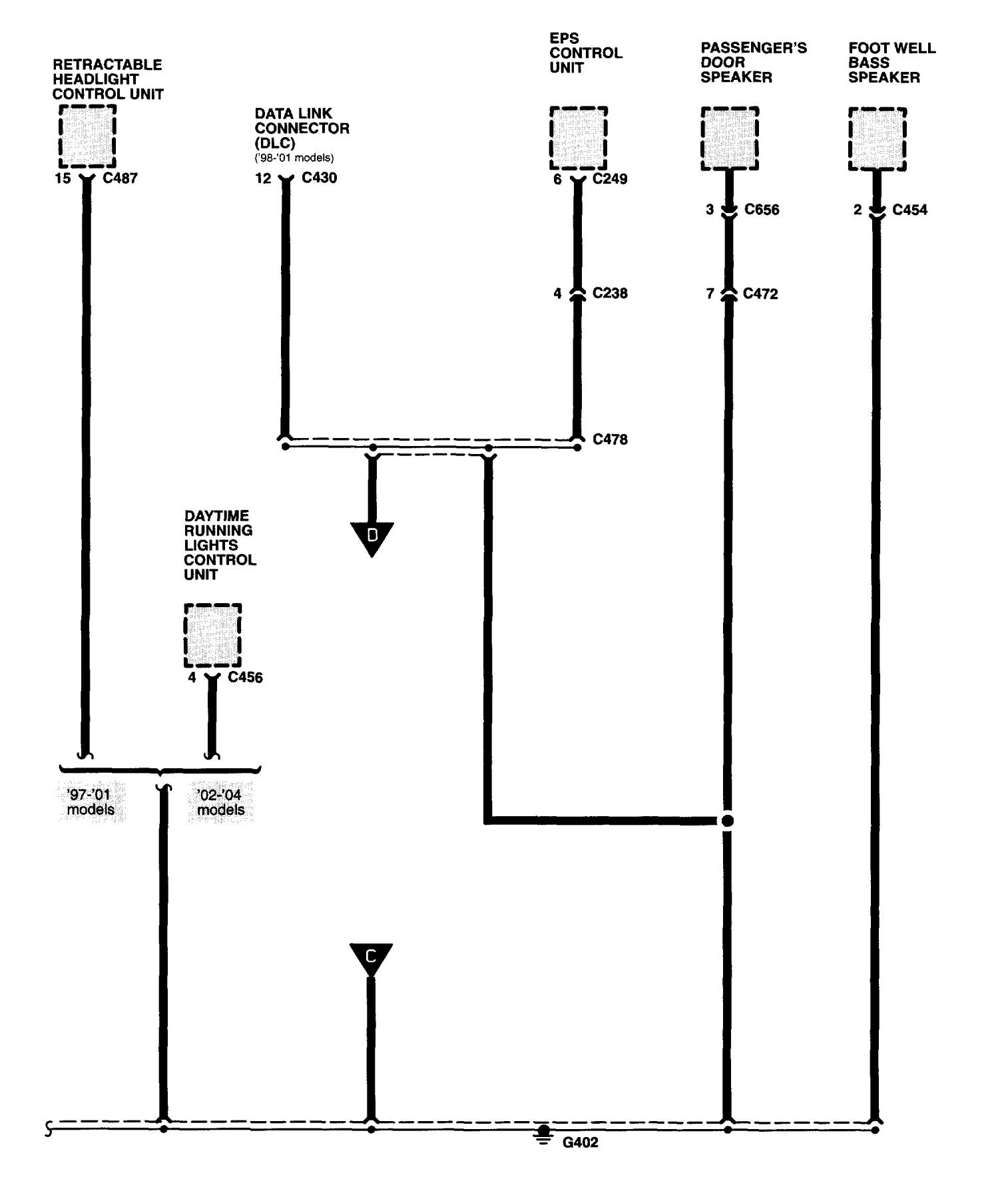

Acura NSX - wiring diagram - ground distribution (part 12)
Acura NSX – wiring diagram – ground distribution (part 12)

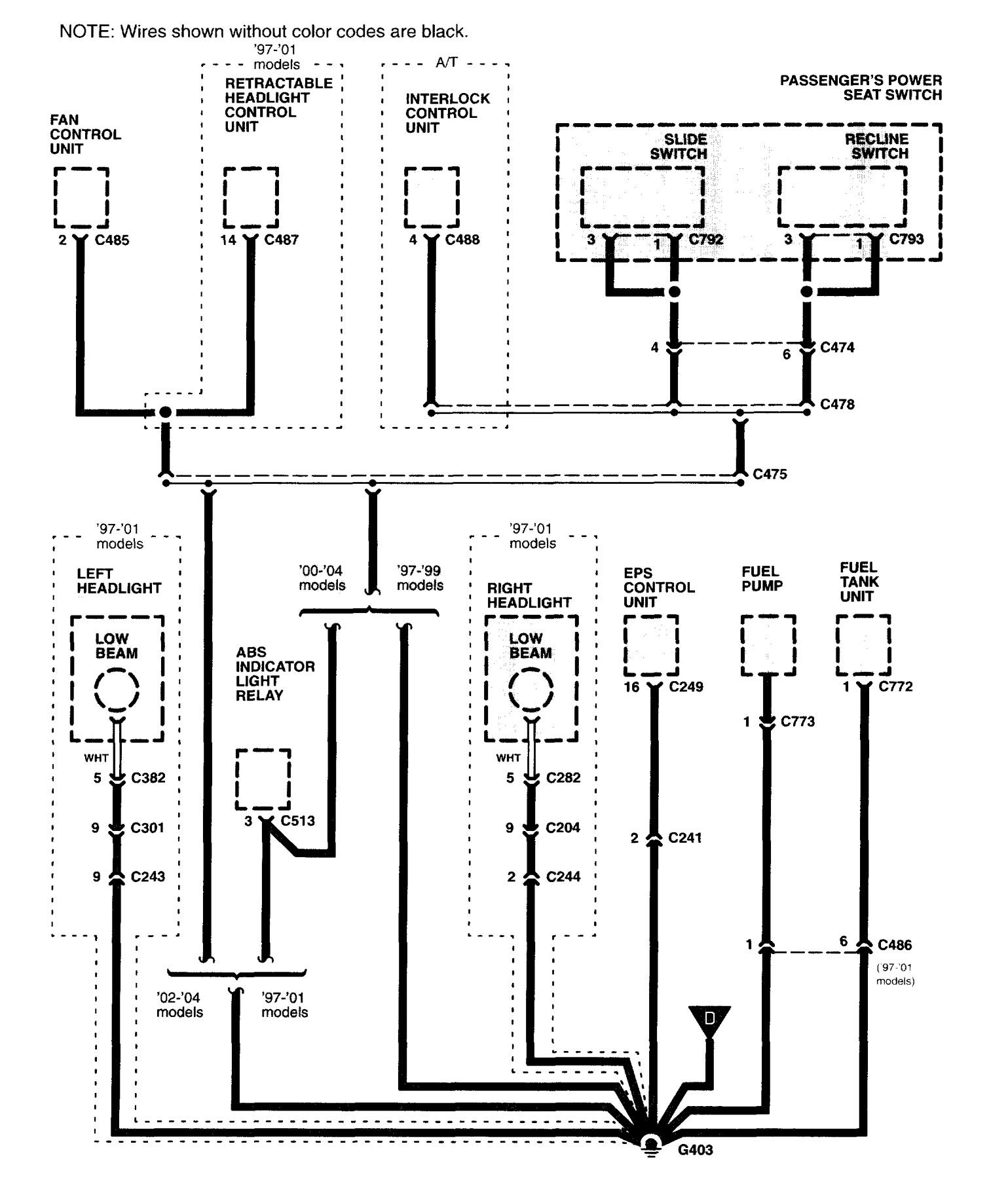

Acura NSX - wiring diagram - ground distribution (part 13)
Acura NSX – wiring diagram – ground distribution (part 13)

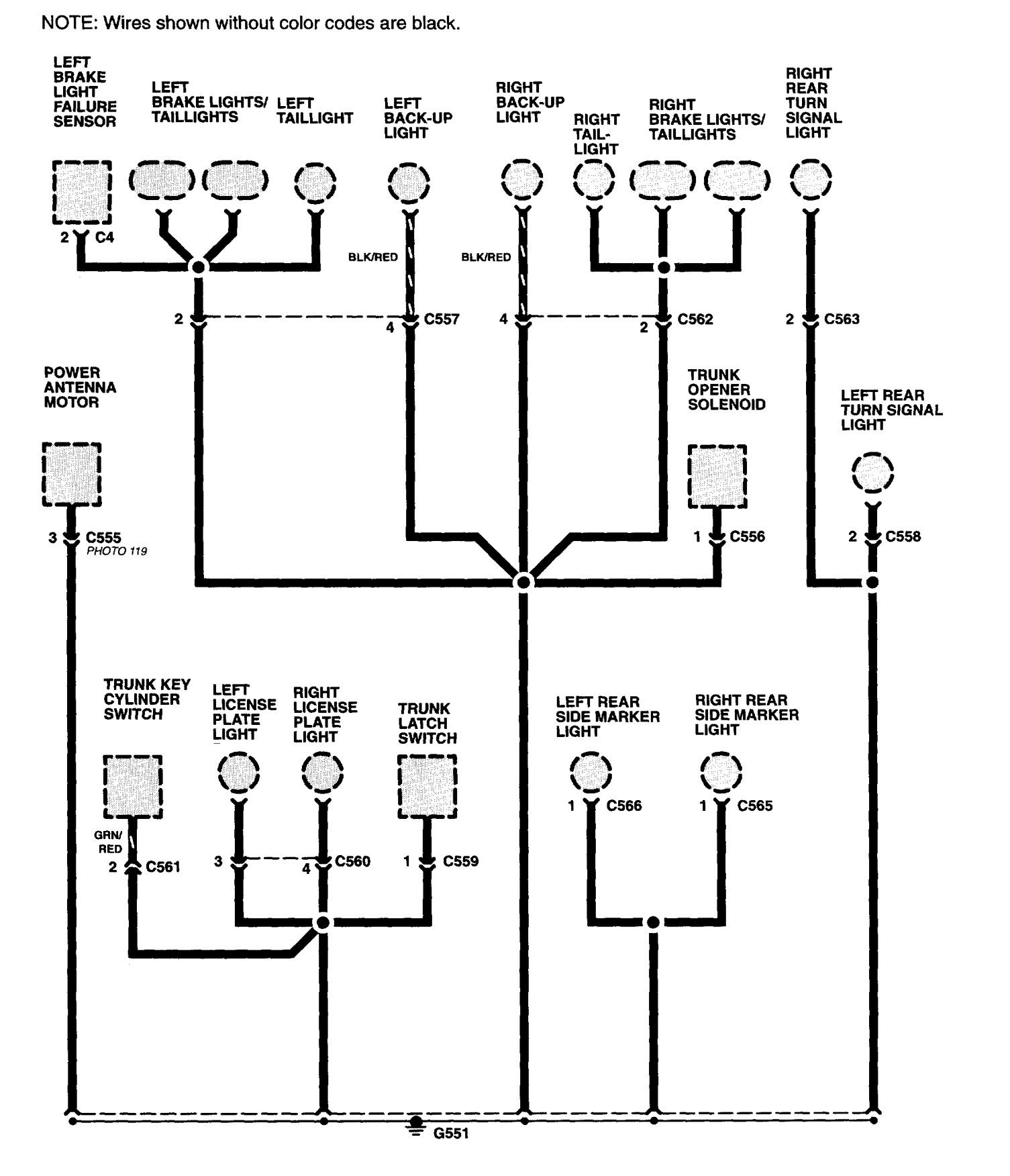

Acura NSX - wiring diagram - ground distribution (part 14)
Acura NSX – wiring diagram – ground distribution (part 14)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
