Acura MDX (2001) – wiring diagrams – power locks

Acura MDX (2001) – wiring diagrams – power locks

Year of production:  2001

Power locks

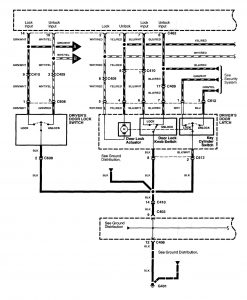

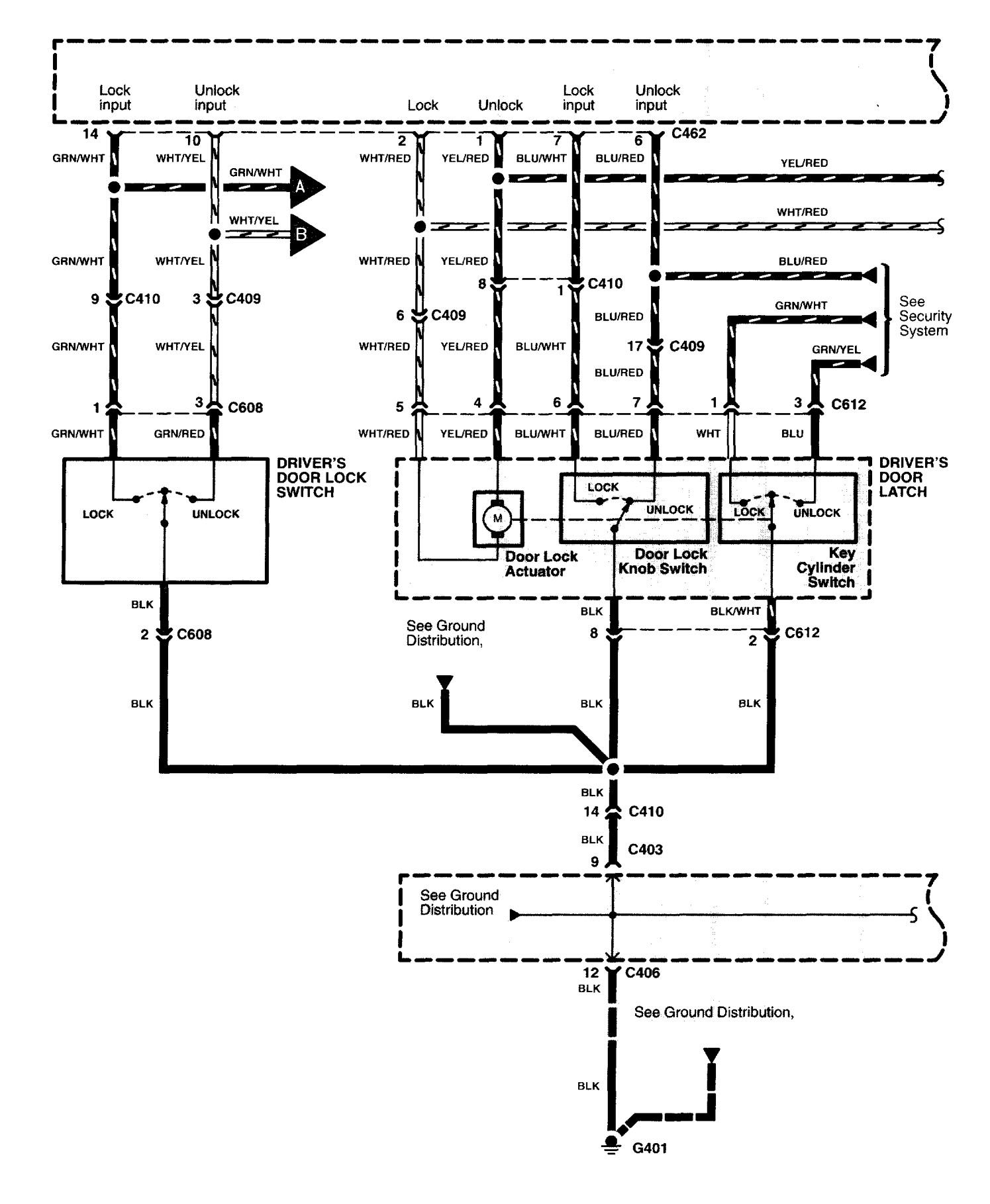

Acura MDX - wiring diagram - power locks (part 1)
Acura MDX – wiring diagram – power locks (part 1)
Acura MDX - wiring diagram - power locks (part 2)
Acura MDX – wiring diagram – power locks (part 2)

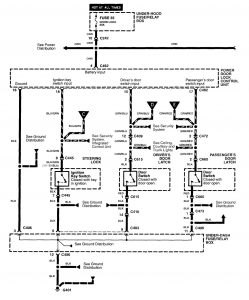

Acura MDX - wiring diagram - power locks (part 3)
Acura MDX – wiring diagram – power locks (part 3)

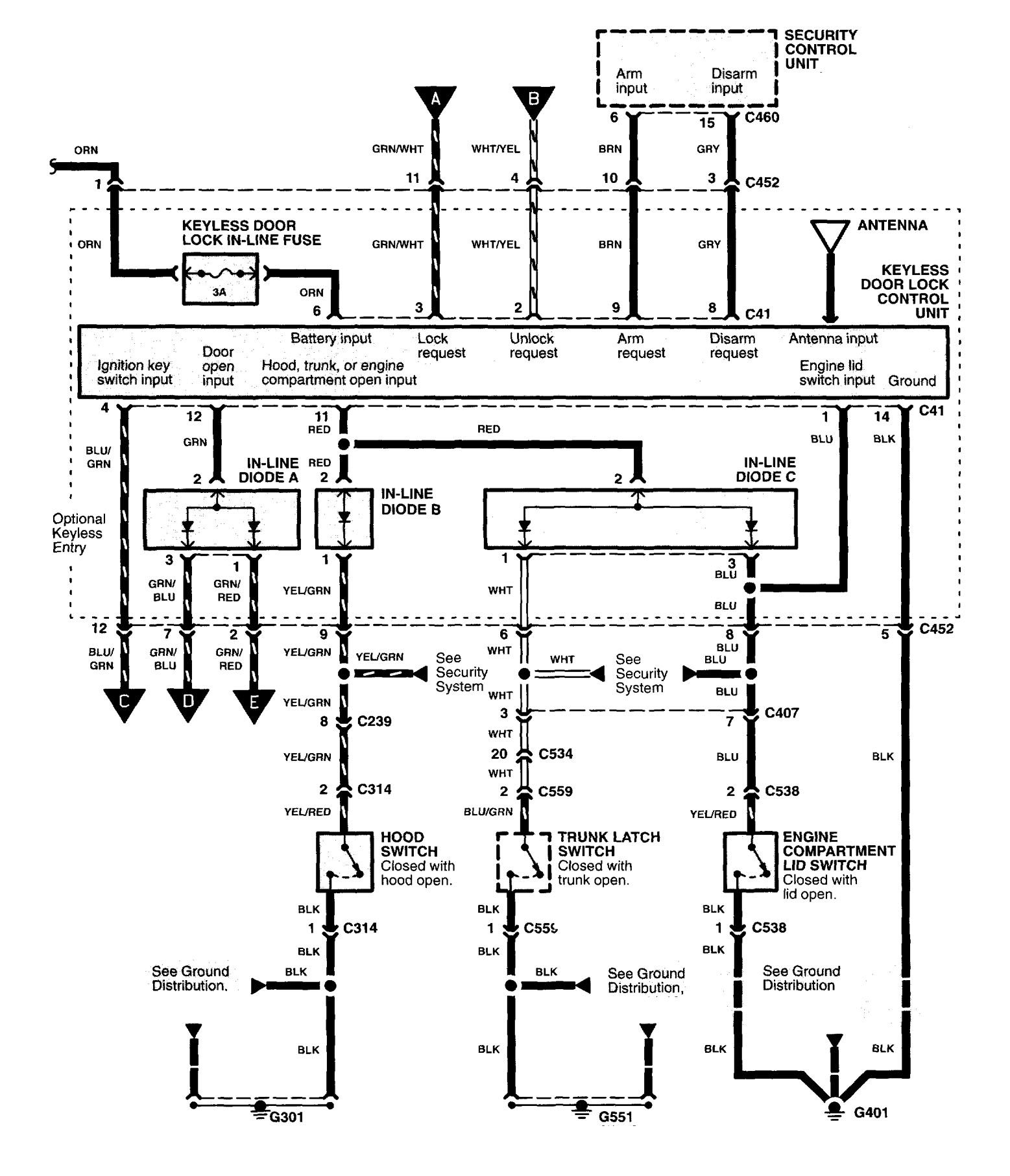

Acura MDX - wiring diagram - power locks (part 4)
Acura MDX – wiring diagram – power locks (part 4)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
