Volvo C70 (1999) – wiring diagrams – brake control

Volvo C70 (1999) – wiring diagrams – brake control

Year of productions:  1999

Brake control

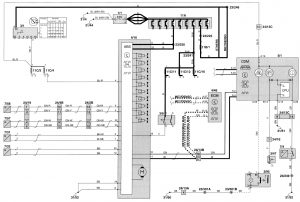

Volvo C70 - wiring diagram - brake control
Volvo C70 – wiring diagram – brake control
Volvo C70 - wiring diagram - component ID (part 1)
Volvo C70 – wiring diagram – component ID (part 1)
Volvo C70 - wiring diagram - component ID (part 2)
Volvo C70 – wiring diagram – component ID (part 2)
Volvo C70 - wiring diagram - component ID (part 3)
Volvo C70 – wiring diagram – component ID (part 3)
Volvo C70 - wiring diagram - component ID (part 4)
Volvo C70 – wiring diagram – component ID (part 4)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
