Volvo 850 (1996) – wiring diagrams – headlamps

Volvo 850 (1996) – wiring diagrams – headlamps

Year of productions:  1996

Headlamps

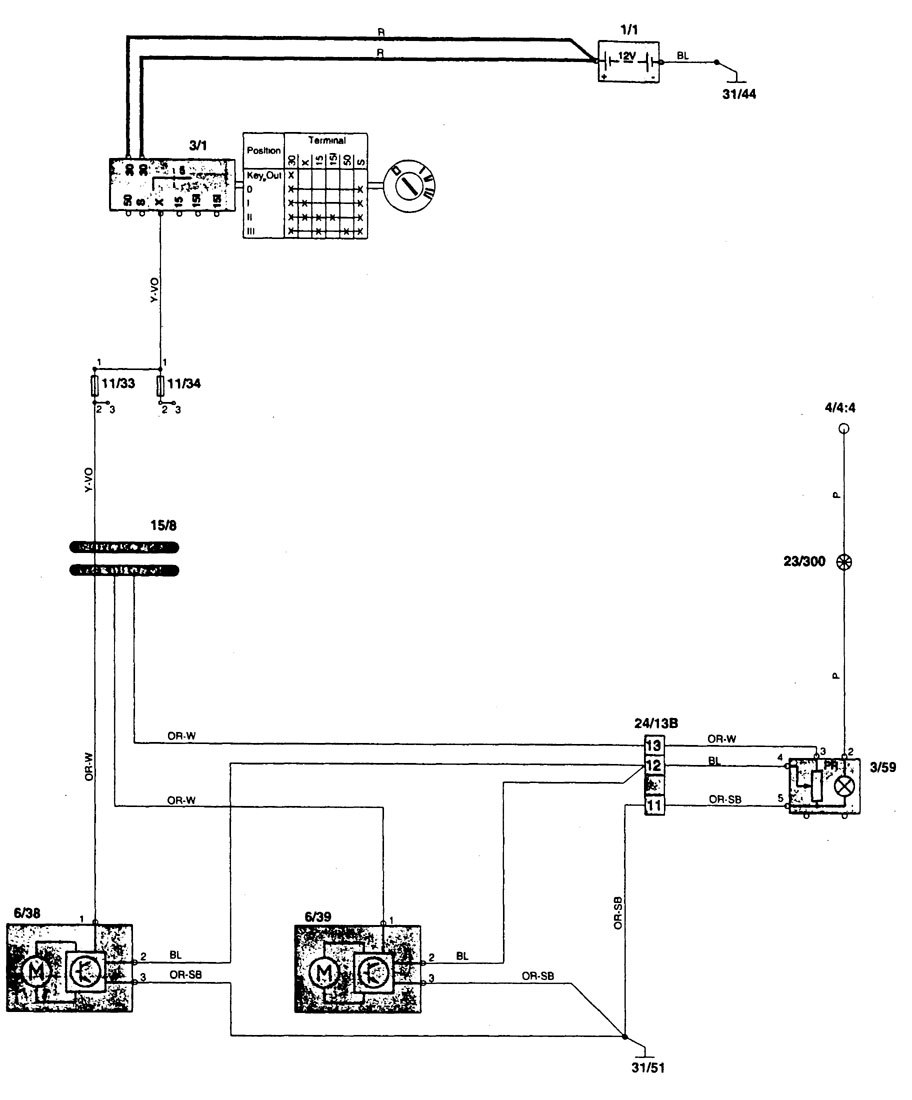

Volvo 850 - wiring diagram - headlamps (part 1)
Volvo 850 – wiring diagram – headlamps (part 1)

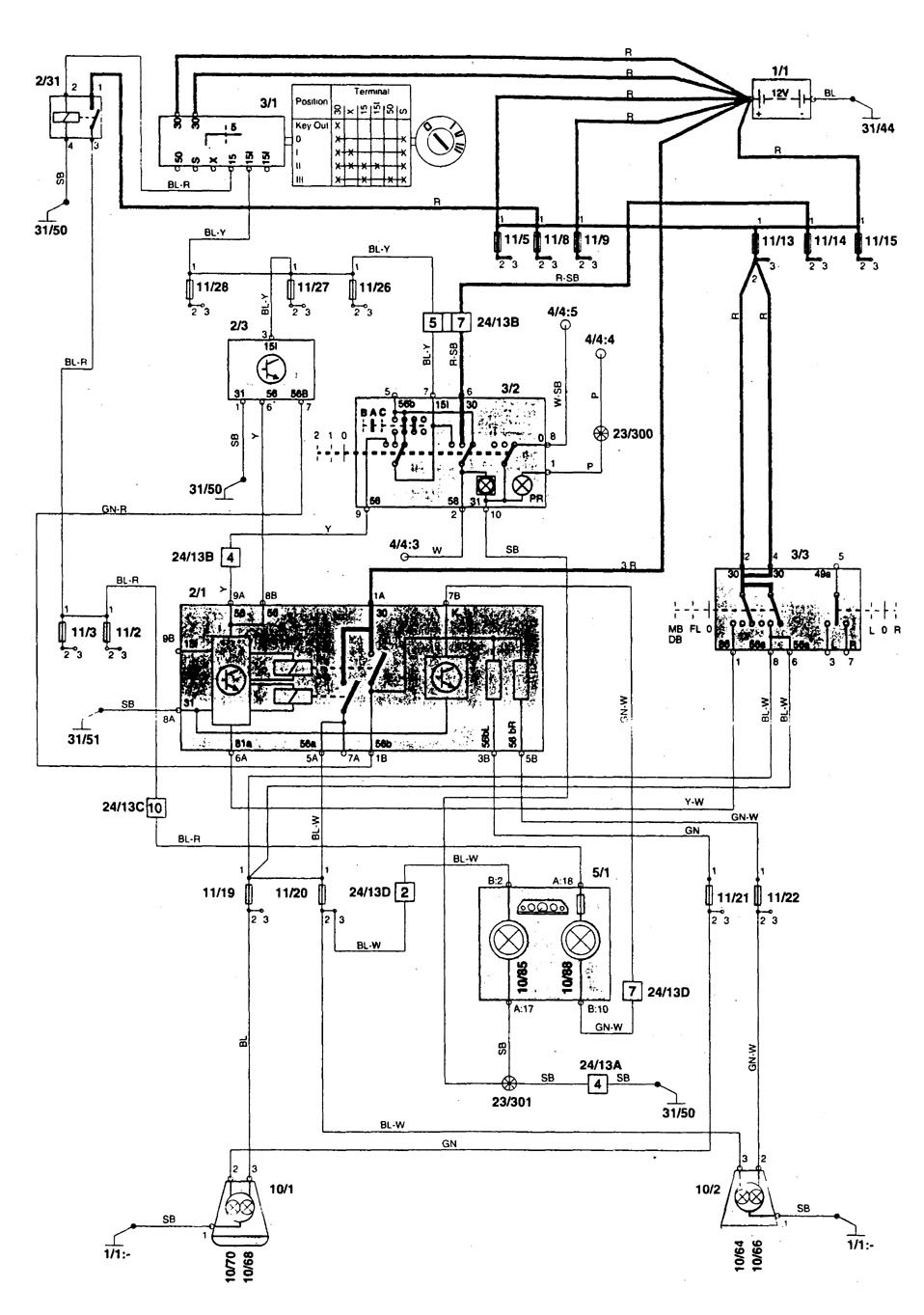

Volvo 850 - wiring diagram - headlamps (part 2)
Volvo 850 – wiring diagram – headlamps (part 2)

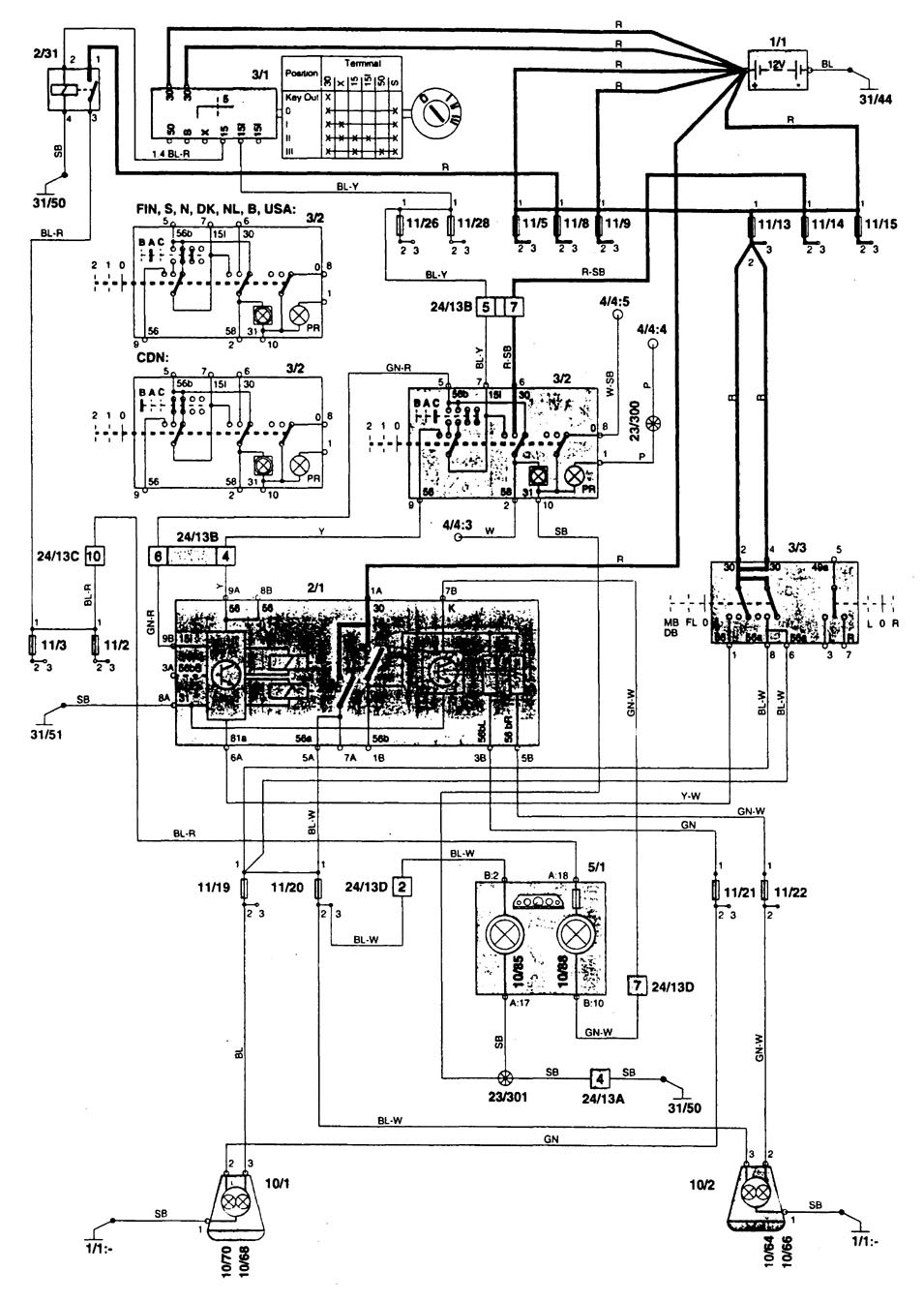

Volvo 850 - wiring diagram - headlamps (part 3)
Volvo 850 – wiring diagram – headlamps (part 3)
Volvo 850 - wiring diagram - component identification (part 1)
Volvo 850 – wiring diagram – component identification (part 1)
Volvo 850 - wiring diagram - component identification (part 2)
Volvo 850 – wiring diagram – component identification (part 2)
Volvo 850 - wiring diagram - component identification (part 3)
Volvo 850 – wiring diagram – component identification (part 3)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
