Mercedes-Benz 560SEC (1990) – wiring diagrams – heated seats

Mercedes-Benz 560SEC (1990) – wiring diagrams – heated seats

Year of productions:  1990

Heated seats

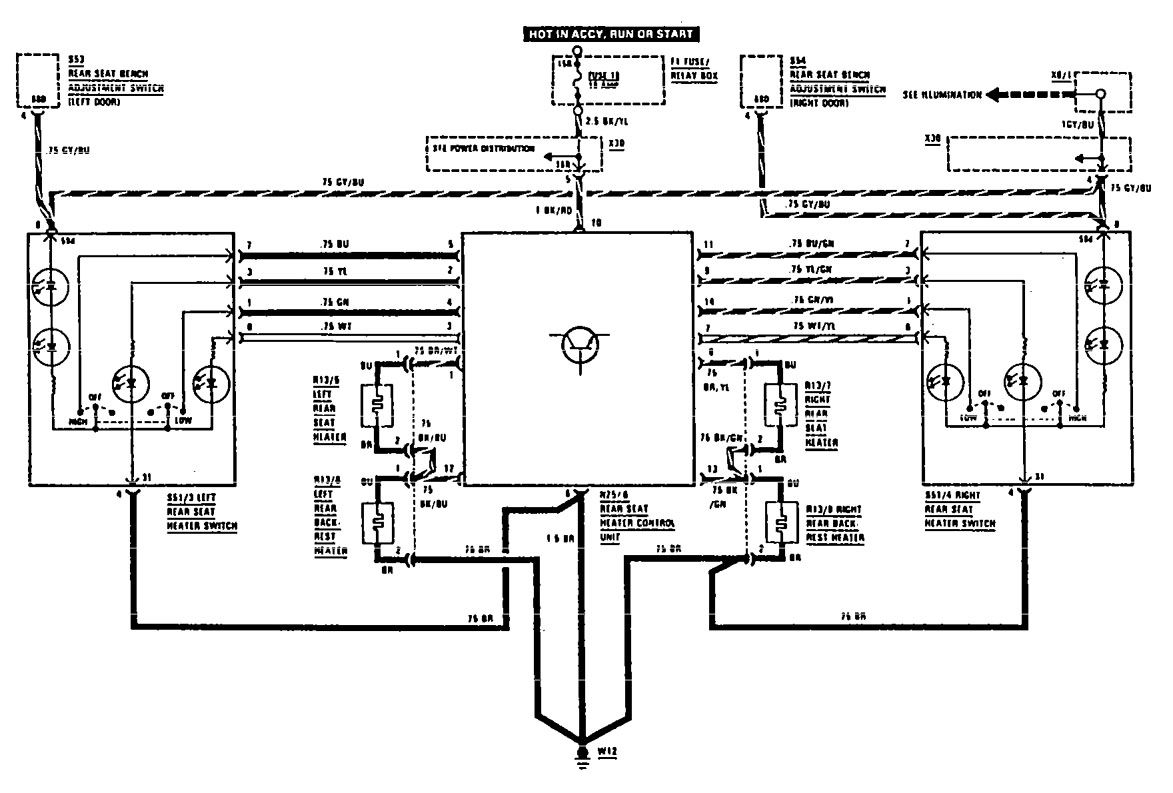

Mercedes-Benz 560SEC - wiring diagram - heated seats
Mercedes-Benz 560SEC – wiring diagram – heated seats

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
