Mercedes-Benz 560SEC (1990) – wiring diagrams – courtesy lamp

Mercedes-Benz 560SEC (1990) – wiring diagrams – courtesy lamp

Year of productions:  1990

Courtesy lamp

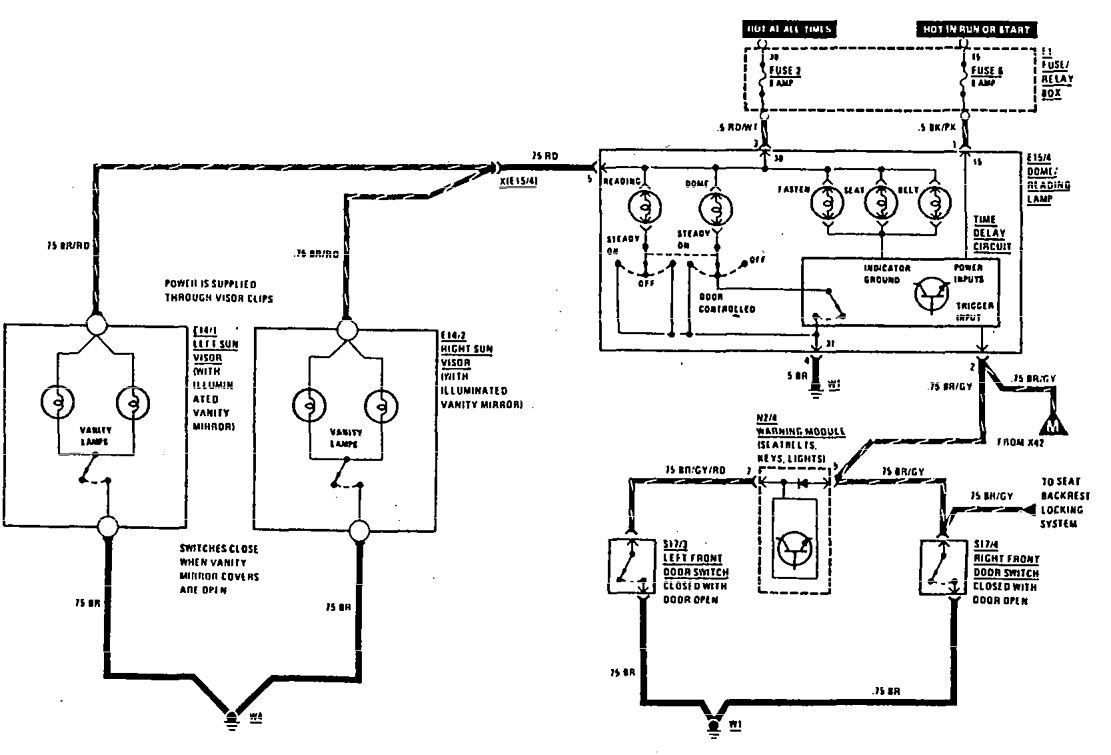

Mercedes-Benz 560SEC - wiring diagram - courtesy lamp (part 1)
Mercedes-Benz 560SEC – wiring diagram – courtesy lamp (part 1)

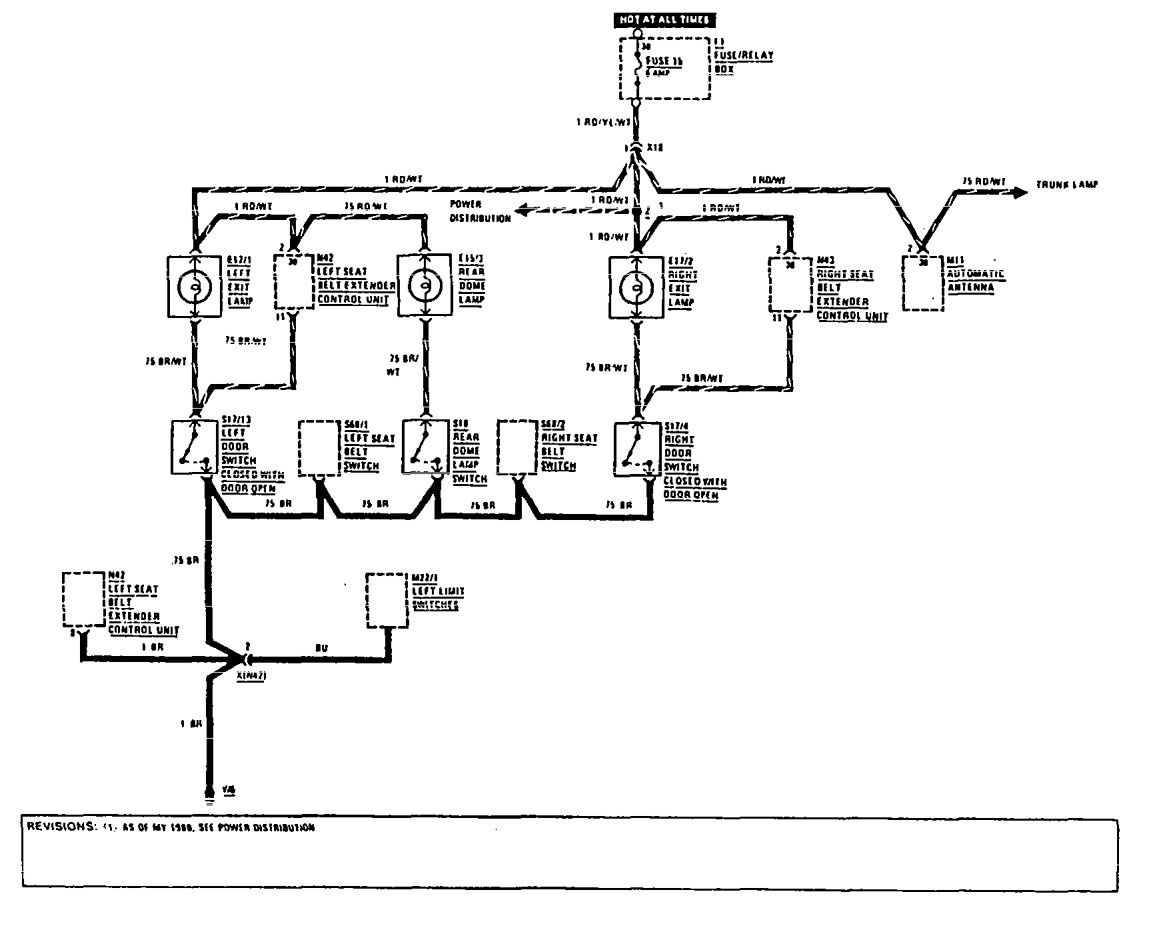

Mercedes-Benz 560SEC - wiring diagram - courtesy lamp (part 2)
Mercedes-Benz 560SEC – wiring diagram – courtesy lamp (part 2)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
