Year of productions:  1992, 1993

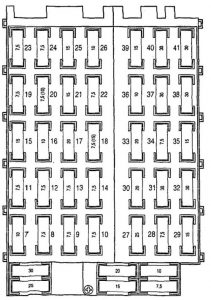

Fuse box diagram

Mercedes-Benz 300SE - wiring diagram - fuse box diagram
Mercedes-Benz 400SE – wiring diagram – fuse box diagram
Fuse number Ampere ratting [A] Fused connecions
7 10 Headlamp cleaning system
8 7,5 Left standing lamp, left taillamp, left side-marker lamps
9 7,5 Right standing lamp, right taillamp, Right side-marker lamps, License plate illumination
10 7,5 Rear fog lamp
11 7,5 Left low beam
12 7,5 Right low beam
13 7,5 Left high beam, high beam indicator
14 7,5 Right high beam
15 15 Indicator lamp airbag, wiper relay, high beam flasher, washer pump, combination relay, heated rear window switch
16 10 Cigarette lighter, glove box illumination
17 20 Key shut-off relay (fuel cut-off), radio, steering angle sensor, instrument cluster, front interior light, mirror illumination, flash light, hazard flasher warning light
18 15 Diagnostic plug engone EZL, Automatic  climate control
19 7,5 Daytime running lights, seat belt warning
20 10 Automatic climate control unit, A/C compressor, Kickdown switch
21 15 Heated windshield washer nozzles, power heated mirriors, transmission oil cooler
22 7,5 Radio, seat belt comfort feature, front heated seats, rear heated seats
23 7,5 Cruise control, Stop lamp switch ASR ASD closer, Stop light
24 7,5 Instrument cluster, exterior lamp failure, monitoring unit, interior light, electromagnetic air injection pump  clutch, stop lamp switch ASR ASD opener
25 15 Turn signal hazard warning flasher relay, horn, backup lamp, automatic transmission
26 10 Fog light
27 Not connected
28 7,5 Electronic antenna
29 15 Front heated seats
30 20 Left and right seat memory, driver memory, steering column adjustment, mirror adjustment
31 30 Rear power bench seat with fron passenger seat adjustment or Left rear power seat with front passenger seat adjustment
32 30 Rear power seat, Right rear head restrant
33 Not connected
34 7,5 Front heated seats control unit
35 15 Rear window sun shade, convenence system
36 Not connected
37 30 Left front power seat
38 30 Left front power seat
39 Nit connected
40 30 Right front power seat
41 30 Right front power seat



WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
