Mercedes-Benz 300SEL (1990) – wiring diagrams – courtesy lamps

Mercedes-Benz 300SEL (1990) – wiring diagrams – courtesy lamps

Year of productions:  1990

Courtesy lamps

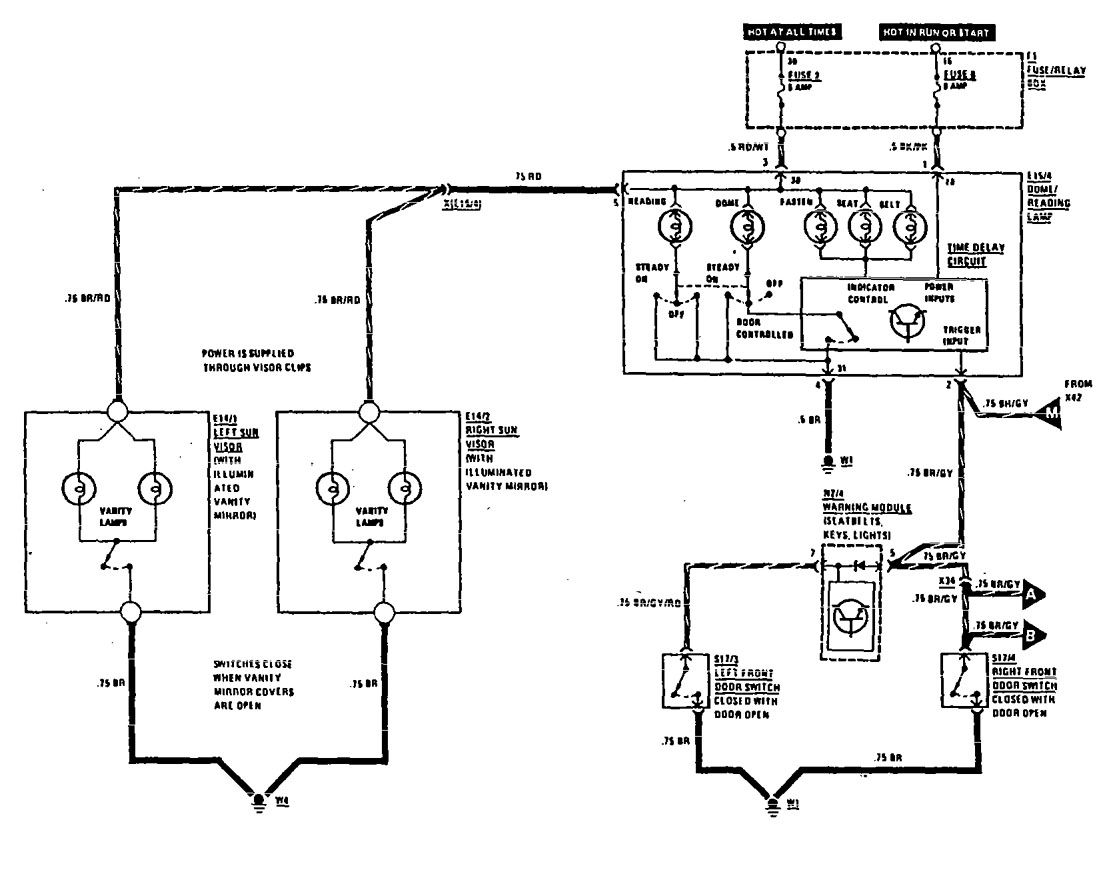

Mercedes-Benz 300SE - wiring diagram - courtesy lamps (part 1)
Mercedes-Benz 300SEL – wiring diagram – courtesy lamps (part 1)

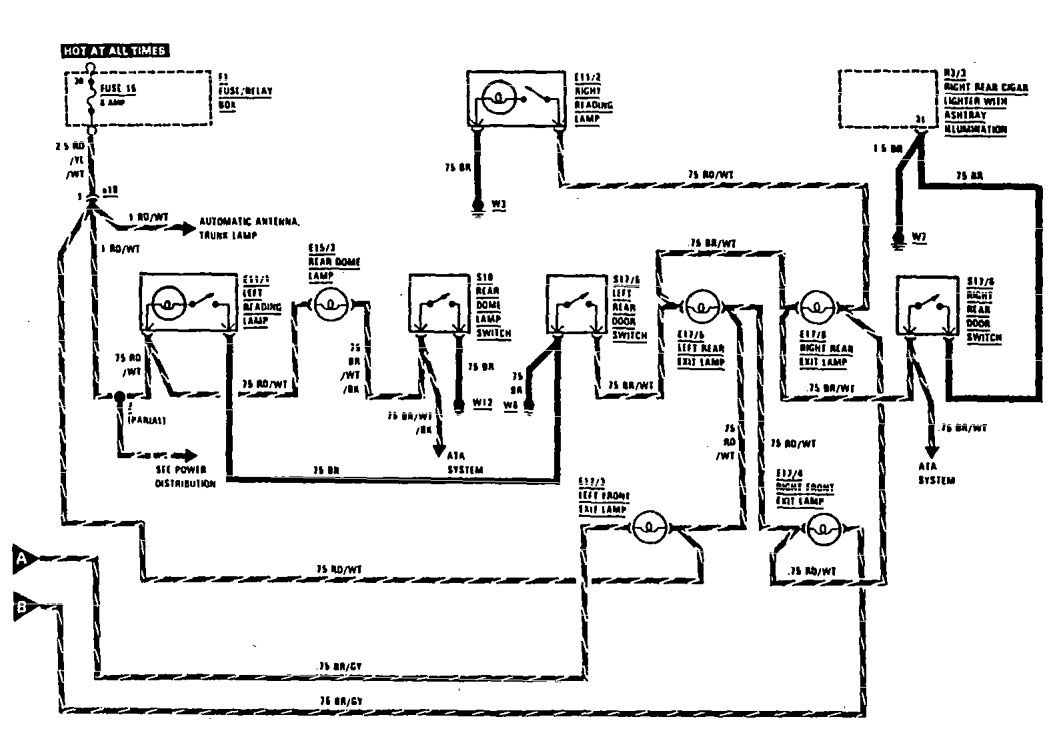

Mercedes-Benz 300SE - wiring diagram - courtesy lamps (part 2)
Mercedes-Benz 300SEL – wiring diagram – courtesy lamps (part 2)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
