Hyundai Accent (IC) (1999 – 2005) – fuse box diagram

Hyundai Accent (IC) (1999 – 2005) – fuse box diagram

Year of production: 1999, 2000, 2001, 2002, 2003, 2004, 2005

Engine compartment relay & fuse box

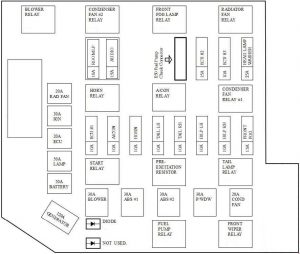

Hyundai Accent IC – fuse box diagram – engine conpartment
Hyundai Accent IC – fuse box diagram – engine conpartment
Description
A
Related circuit
GENERATOR 120 Charging (Generator)
BATTERY 50 Fuse 6,7,8,9, Horn fuse, Room lamp fuse
LAMP 50 Head lamp fuse, Front fog lamp fuse, Tail lamp relay, H/LP washer fuse
ECU 20/30 Engine control relay, Generator, Fuel pump relay, ECU #3 fuse
IGN 30 Ignition power source, Start relay
RAD FAN 20 Radiator fan control
BLOWER 30 Blower control
ABS 30 ABS control, ABS bleeding connector
ABS 30 ABS control, ABS bleeding connector
P/WDW 30 Power window
COND FAN 20 Condenser fan control
ECU #1 10 SMATRA, Condenser fan, PCM, Oxygen sensor, Purge control valve, Radiator fan, Glow plug relay, Heater relay, Stop lamp switch
A/CON 10 A/С relay
HORN 10 Horn relay
TAIL LH 10 Illumination lamps, Position lamps, license lamp, DRL control, Left rear combination lamp, H/LP washer relay
TAIL RH 10 Right rear combination lamp, License lamp, Position lamp
H/LP LH 10 Left head lamp, DRL control, Instrument cluster
H/LP RH 10 Right head lamp
FRONT FOG 15 Front fog lamp relay
ROOM LP 10 Instrument cluster, Courtesy lamp, Trunk room lamp, ETACM, DLC, Door warning, Multipurpose check connector
AUDIO 15 Audio, Digital clock, Power antenna, A/С switch, Rear fog lamp switch
ECU #2 15 Idle speed actuator, PCM, Camshaft position sensor, EGR actuator, Throttle plate actuator
ECU #3 10 ECM, PCM
H/L WASHER 25 Head lamp washer motor
F/PUMP CHK (E50) Fuel pump relay, Fuel pump motor

Fusible link box (Diesel)

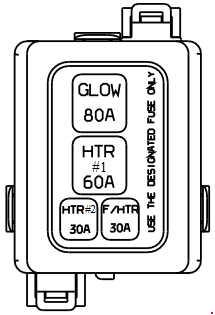

Hyundai Accent IC – fuse box diagram – fusebile link box diesiel
Hyundai Accent IC – fuse box diagram – fusebile link box diesiel
No.
A
Related circuit
GLOW 80
HTR#1 60 Heater relay #1
HTR#2 30 Heater relay #2
F/HTR 30 Fuel filter heater

Dash fuse box

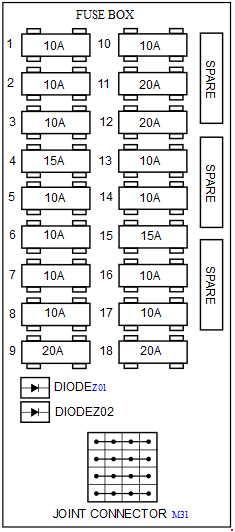

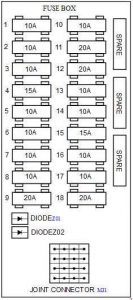

Hyundai Accent IC – fuse box diagram – dash fuse box
Hyundai Accent IC – fuse box diagram – dash fuse box
No.
A
Related circuit
1 10 Hazard switch, Back-up lamp switch, Transaxle range switch, A/T shift & key lock control
2 10 ETACM, Pre-Excitation resistor, Seat belt timer, Instrument cluster
3 10 Instrument cluster
4 15 Air bag
5 10 ECM, PCM, A/T shift lever, Transaxle range switch, Mass air flow sensor, Vehicle speed sensor, Fuel filter warning switch
6 10 Power door lock
7 10 Hazard switch, ETACM
8 10 Stop lamp switch, A/T shift lever, A/T key interlock solenoid
9 20 Rear window defogger
10 10 Head lamp, Power window, Head lamp leveling, Head lamp washer, ETACM, Front fog lamp, Blower control, Rear intermittent washer, Fuel filter relay, A/С switch
11 20 Front wiper & washer
12 20 Seat warmer
13 10 ABS control, ABS bleeding
14 10 Digital clock, Audio, A/T shift & key lock control
15 15 Cigarette lighter
16 10 Power outside mirror switch
17 10 Rear window & outside mirror defogger
18 20 Rear wiper

Passenger compartment relay box

Hyundai Accent IC – fuse box diagram – passenger compartment relay box
Hyundai Accent IC – fuse box diagram – passenger compartment relay box

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
