Fiat Sedici (2006 – 2014) – fuse box diagram
Year of production: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014
Fuse box in engine compartment
Petrol engine

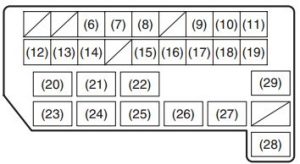

Fiat Sedici -fuse box – engine compartment (petrol)

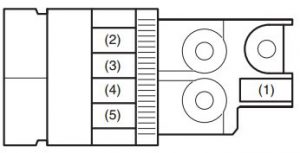

Fiat Sedici – fuse box – engine compartment (petrol)
Fuse |
Ampere rating [A] |
Description |
(1) |
80 |
All electric load |
(2) |
50 |
Power window, Ignition Wiper, Starter |
(3) |
50 |
Tail light, Rear defogger, Door lock, Hazard/ Horn, Dome |
(4) |
80 |
Heater, Air compressor, Power steering |
(5) |
15 |
Radiator fan, Front fog light, Head light |
(6) |
15 |
Head light (Right) fuse |
(7) |
15 |
Head light (Left) fuse |
(8) |
20 |
Front fog light fuse |
(9) |
60 |
Power steering control module fuse |
(10) |
40 |
ABS control module fuse |
(11) |
30 |
Radiator fan fuse |
(12) |
30 |
ABS control module fuse |
(13) |
30 |
Starting motor fuse |
(14) |
50 |
Ignition switch fuse |
(15) |
30 |
Blower fan fuse |
(16) |
20 |
Air compressor fuse |
(17) |
15 |
Throttle motor fuse |
(18) |
15 |
Automatic transaxle fuse (if equipped) |
(19) |
15 |
Fuel injection fuse |
(20) |
— |
Automatic transaxle fuse (if equipped) |
(21) |
— |
Air compressor relay |
(22) |
— |
Fuel pump relay |
(23) |
— |
Condenser fan relay |
(24) |
– |
Front fog light relay |
(25) |
— |
Throttle motor relay |
(26) |
— |
FI MAIN |
(27) |
— |
Starting motor relay |
(28) |
— |
Radiator fan relay |
Diesel engine

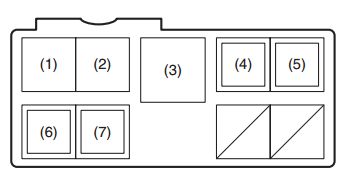

Fiat Sedici – fuse box – engine compartment (diesel)

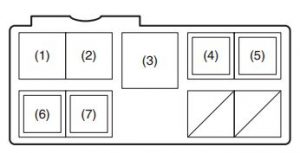

Fiat Sedici – fuse box – engine compartment (diesel)

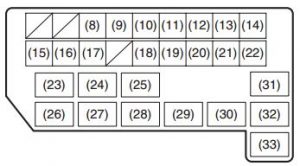

Fiat Sedici – fuse box – engine compartment (diesel)
Fuse |
Ampere rating [A] |
Description |
(1) |
80 |
Glow |
(2) |
30 |
Fuel heater |
(3) |
140 |
All electric load |
(4) |
50 |
Light |
(5) |
30 |
Sub heater |
(6) |
30 |
Sub heater |
(7) |
30 |
Sub heater |
(8) |
15 |
Head light (Right) fuse |
(9) |
15 |
Head light (Left) fuse |
(10) |
20 |
Front fog light fuse |
(11) |
50 |
Ignition |
(12) |
60 |
Power steering control module fuse |
(13) |
40 |
ABS control module fuse |
(14) |
30 |
Radiator fan fuse |
(15) |
30 |
ABS control module fuse |
(16) |
30 |
Starting motor fuse |
(17) |
50 |
Ignition |
(18) |
30 |
Blower fan fuse |
(19) |
10 |
Air compressor fuse |
(20) |
20 |
Fuel pump fuse |
(21) |
30 |
Condenser fan fuse |
(22) |
20 |
Fuel injection fuse |
(23) |
— |
Sub heater relay 3 |
(24) |
— |
Air compressor relay |
(25) |
— |
Fuel pump relay |
(26) |
— |
Condenser fan relay |
(27) |
— |
Front fog light relay |
(28) |
— |
Sub heater relay 2 |
(29) |
— |
Sub heater relay |
(30) |
— |
Starting motor relay |
(31) |
— |
Radiator fan relay |
(32) |
— |
Radiator fan relay |
(33) |
— |
Radiator fan relay |
(34) |
— |
Fuel heater |
(35) |
— |
Fuel injection main |
(36) |
10 |
EPI |
(37) |
10 |
Fuel injection |
(38) |
15 |
INJ DVR |
Fuse box under the dashboard

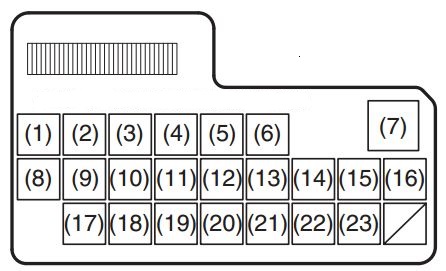

Fiat Sedici – fuse box – dashboard
Fuse |
Ampere rating [A] |
Description |
(1) |
15 |
Rear wiper |
(2) |
15 |
Ignition coil |
(3) |
10 |
Back-up light |
(4) |
10 |
Meter |
(5) |
15 |
Accessory |
(6) |
15 |
Accessory 2 |
(7) |
30 |
Power window |
(8) |
30 |
Wiper |
(9) |
10 |
IGI SIG |
(10) |
15 |
Air bag |
(11) |
10 |
Anti-lock brake system |
(12) |
10 |
Tail light |
(13) |
10 |
Stop light |
(14) |
20 |
Door lock |
(15) |
15 |
4WD light |
(16) |
10 |
ST SIG |
(17) |
15 |
Seat heater |
(18) |
10 |
IG 2 SIG |
(19) |
10 |
Rear fog lamp |
(20) |
15 |
Dome |
(21) |
30 |
Rear defogger |
(22) |
15 |
Horn / Hazard |
(23) |
10 |
Horn / Hazard Fiat CODE (Immobilizer) |
WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market
