Chevrolet Astro (1994) – wiring diagrams – fuse box

Chevrolet Astro (1994) – wiring diagrams – fuse box

Year of productions:  1994

Fuse Box

Version 1

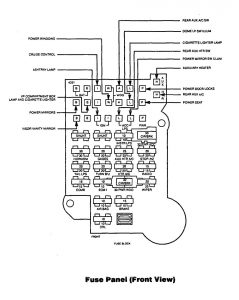

Chevrolet Astro - wiring diagram - fuse box
Chevrolet Astro – wiring diagram – fuse box

Version 2

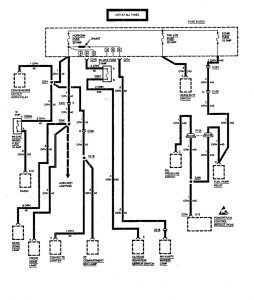

Chevrolet Astro - wiring diagram - fuse box (part 1)
Chevrolet Astro – wiring diagram – fuse box (part 1)

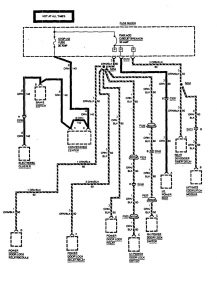

Chevrolet Astro - wiring diagram - fuse box (part 2)
Chevrolet Astro – wiring diagram – fuse box (part 2)
Chevrolet Astro - wiring diagram - fuse box (part 3)
Chevrolet Astro – wiring diagram – fuse box (part 3)

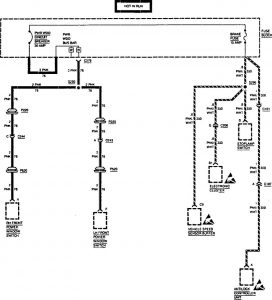

Chevrolet Astro - wiring diagram - fuse box (part 4)
Chevrolet Astro – wiring diagram – fuse box (part 4)

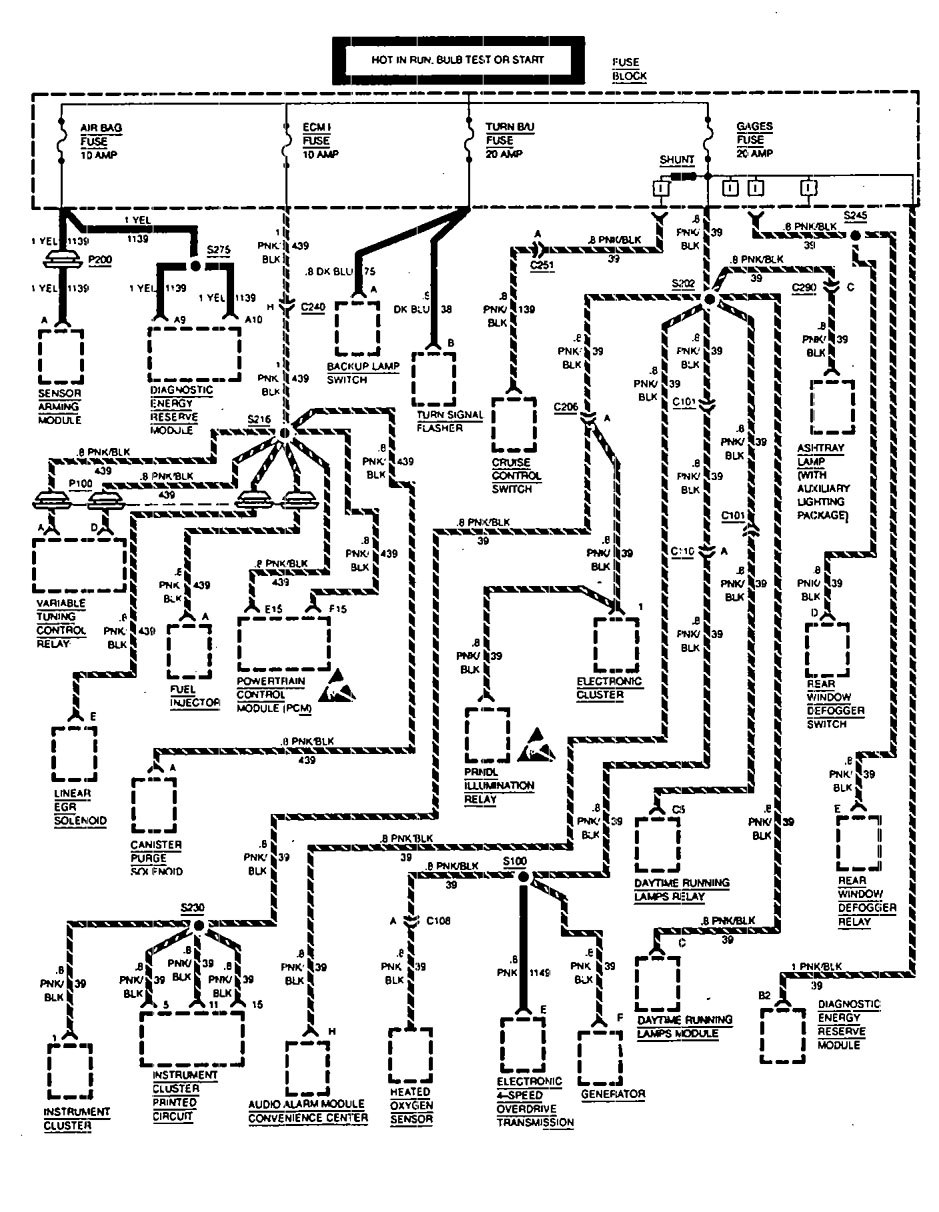

Chevrolet Astro - wiring diagram - fuse box (part 5)
Chevrolet Astro – wiring diagram – fuse box (part 5)

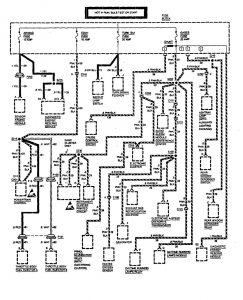

Chevrolet Astro - wiring diagram - fuse box (part 6)
Chevrolet Astro – wiring diagram – fuse box (part 6)

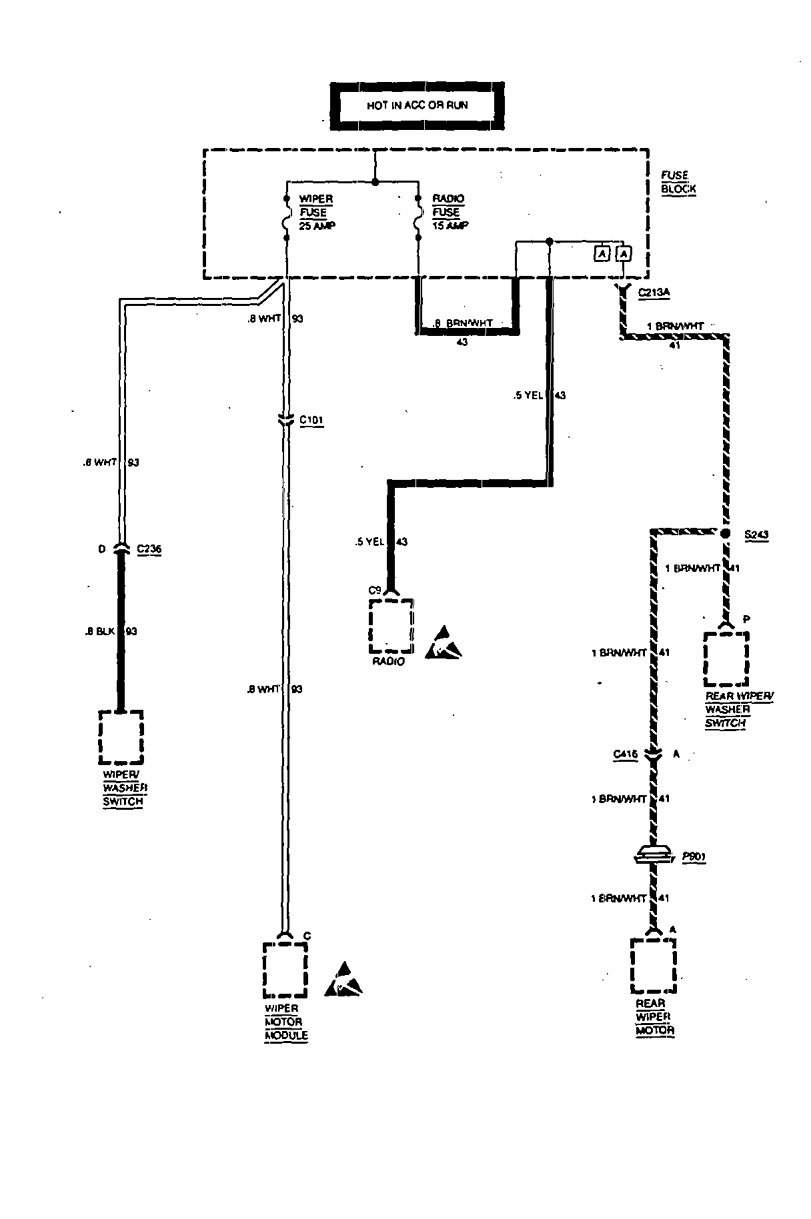

Chevrolet Astro - wiring diagram - fuse box (part 7)
Chevrolet Astro – wiring diagram – fuse box (part 7)

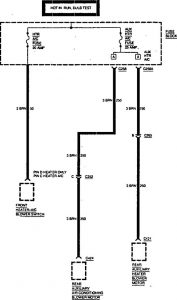

Chevrolet Astro - wiring diagram - fuse box (part 8)
Chevrolet Astro – wiring diagram – fuse box (part 8)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
