Alfa Romeo Giulia (from 2016) – fuse box diagram

Alfa Romeo Giulia (from 2016) – fuse box diagram

Year of production: 2016, 2017

Control Unit Under Passenger Side Footboard

The fuses locate  below the passenger side foot.

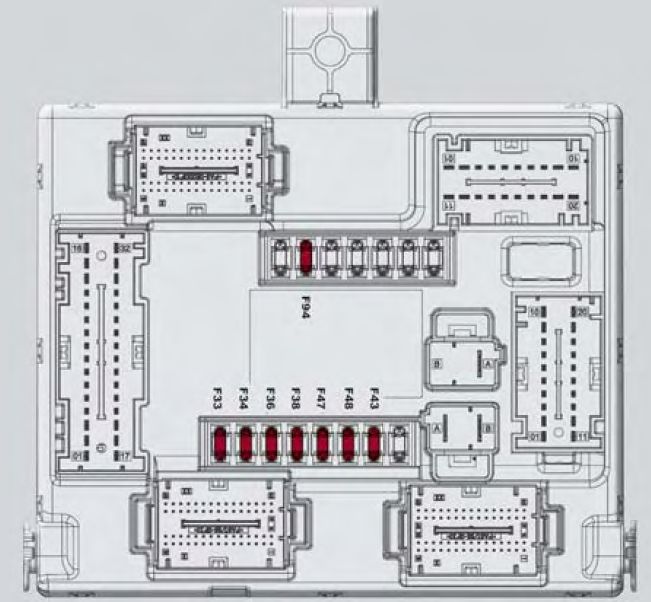

Alfa Romeo Giulia -  wiring diagram - fuse box diagram -  passeneger side control unit
Alfa Romeo Giulia – wiring diagram – fuse box diagram – passeneger side control unit
Function Fuse Ampere rating
Front power window (driver side) F33 25
Front power window (passenger side) F34 25
Supply for Connect system, Climate Control system, Alarm, Power door mirror folding, EOBD system, USB port F36 15
Safe Lock device (driver side door unlock – if equipped), Doors unlock, Central lock F38 20
Windshield washer pump F43 20
Rear left power window F47 25
Rear right power window F48 25
Heater rear window coil, cigar lighter F94 15

Luggage Compartment Fuse Box

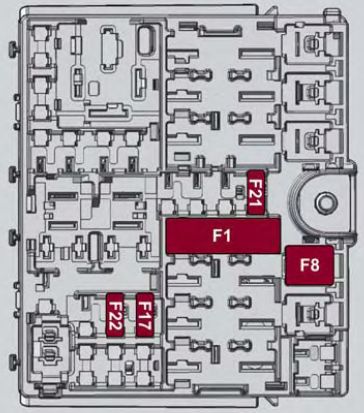

Alfa Romeo Giulia -  wiring diagram - fuse box diagram - luggage compartment
Alfa Romeo Giulia – wiring diagram – fuse box diagram – luggage compartment
Function Fuse Ampere rating [A]
Tow hook module (TTM) F1 40
Hi-Fi system F8 30
KL15/a USB Recharge (C070) F17 7,5
I-Drive / USB / AUX port F21 10
KL15/a 12V Power outlet (R053) F22 20

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
