Acura TL (2010) – wiring diagrams – oil warning

Acura TL (2010) – wiring diagrams – oil warning

Year of productions:  2010

Oil warning

Version 1

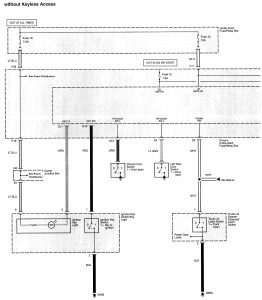

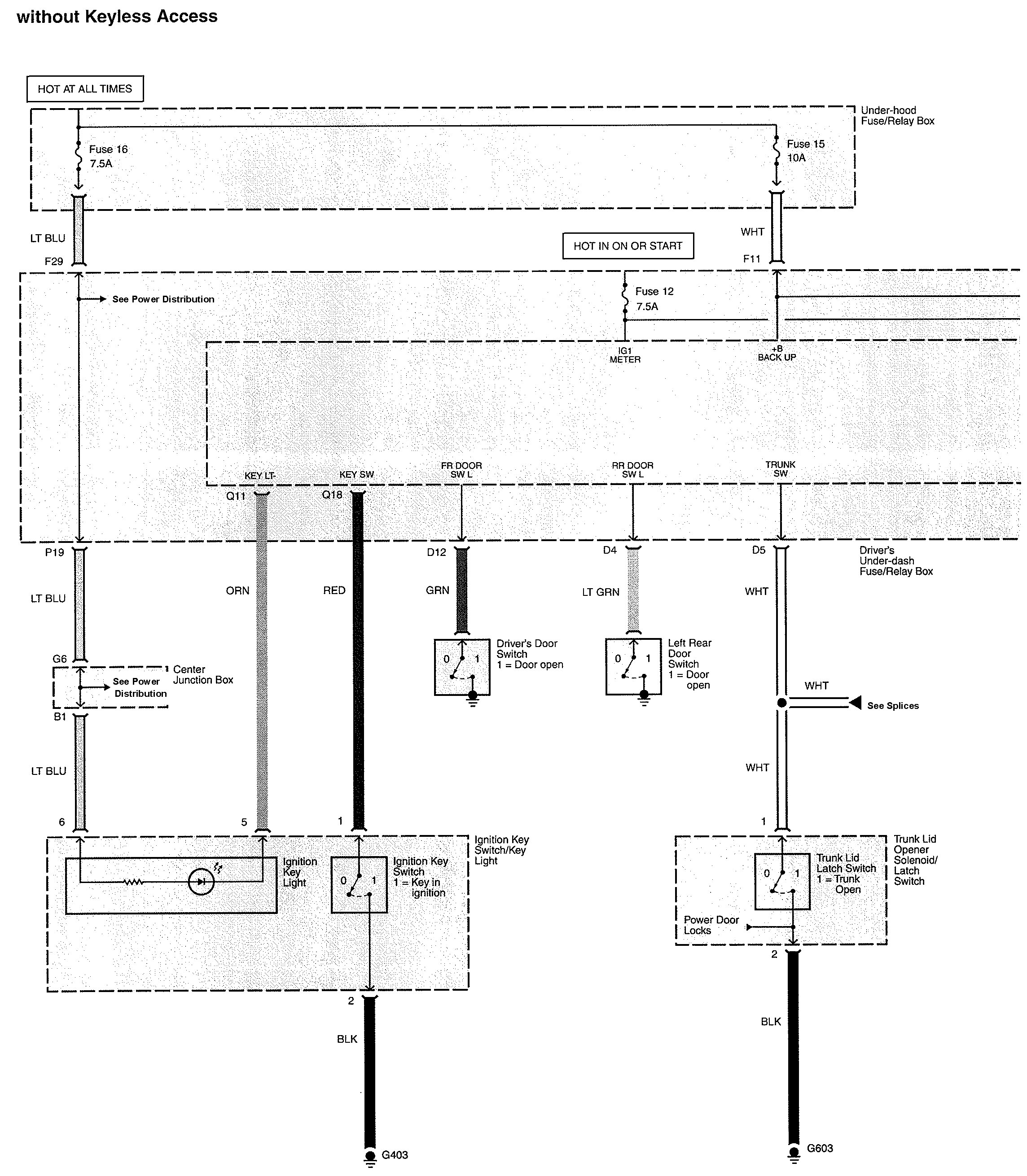

Acura TL - wiring diagram - oil warning (part 1)
Acura TL – wiring diagram – oil warning (part 1)

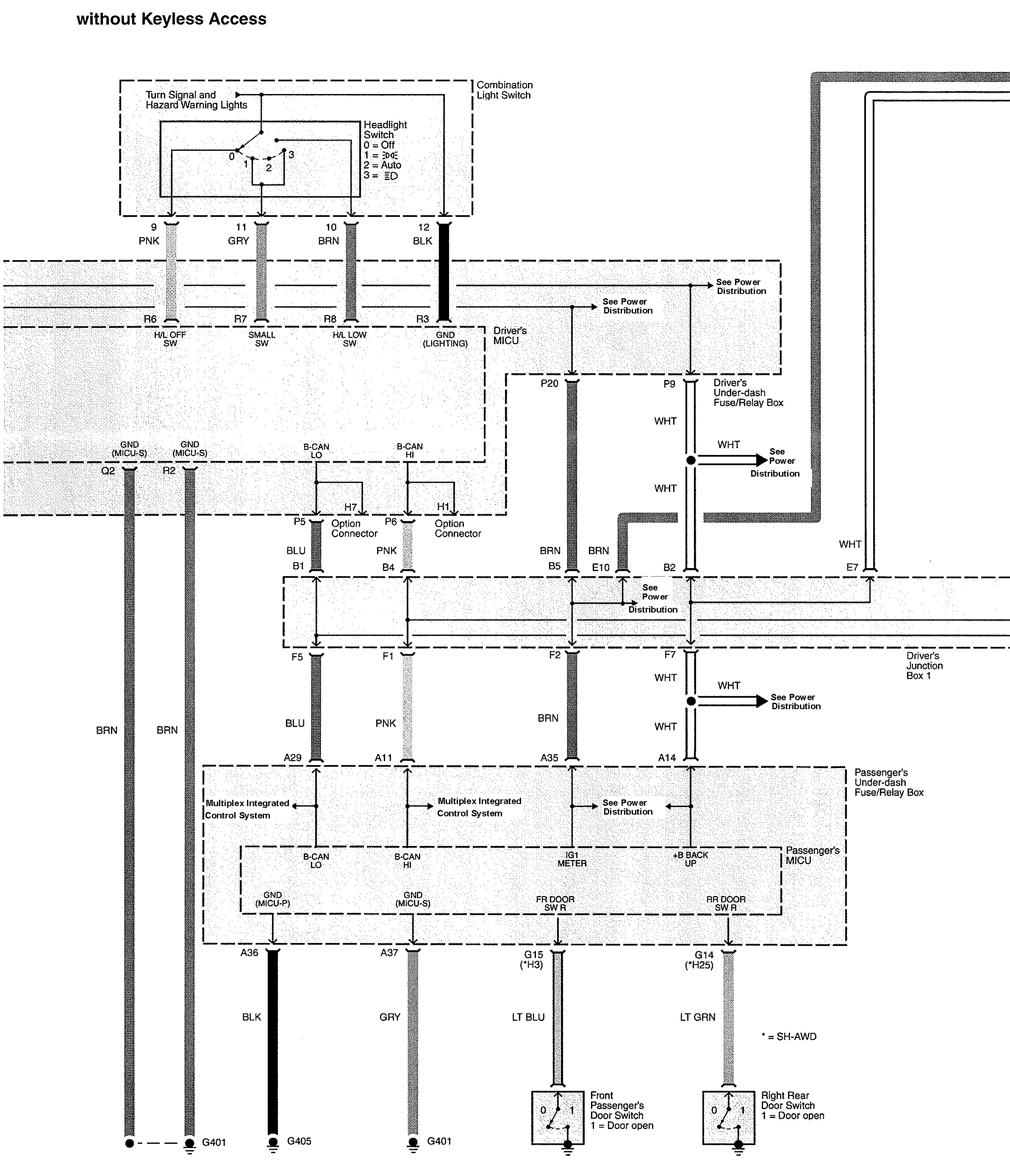

Acura TL - wiring diagram - oil warning (part 2)
Acura TL – wiring diagram – oil warning (part 2)

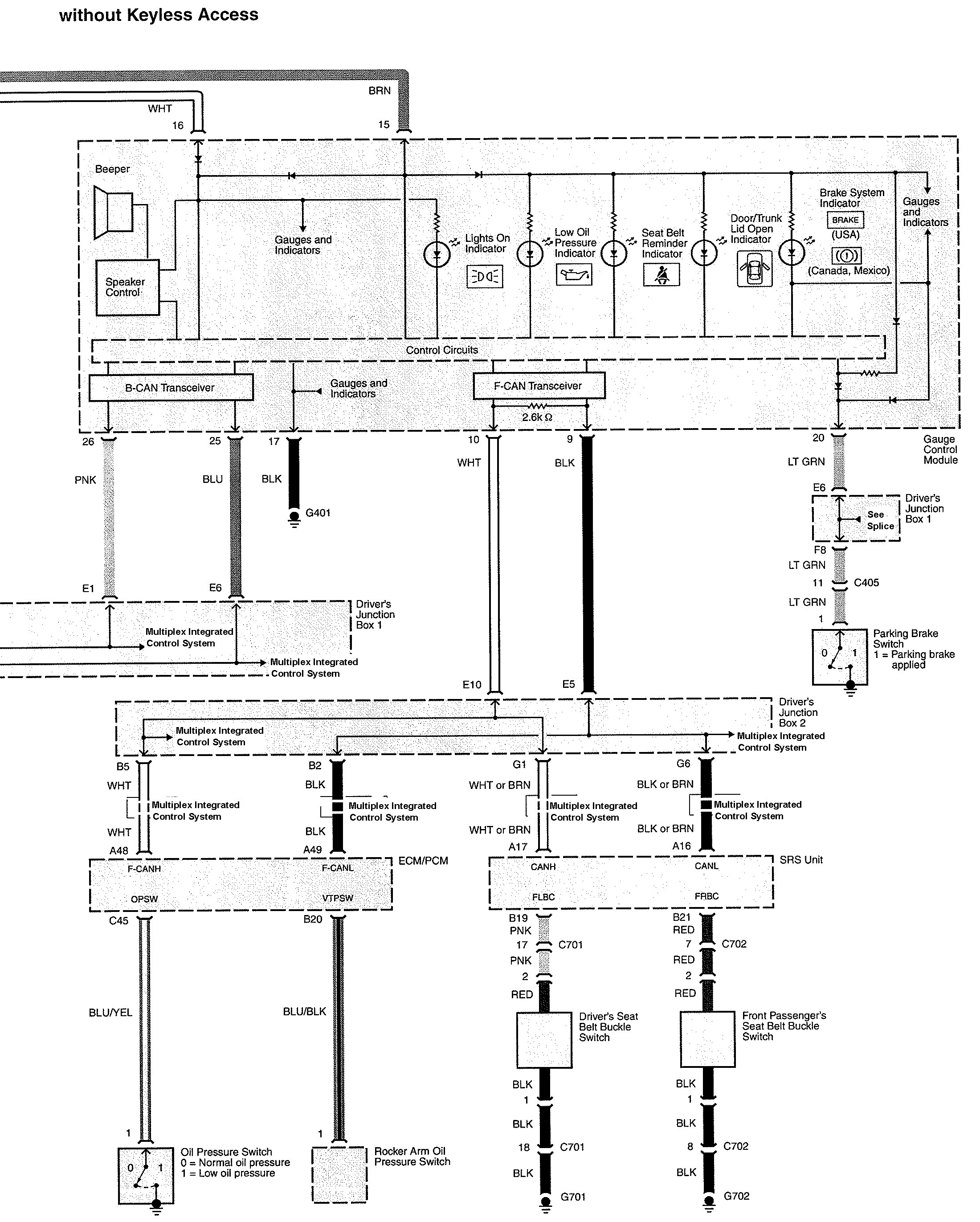

Acura TL - wiring diagram - oil warning (part 3)
Acura TL – wiring diagram – oil warning (part 3)

Version 2

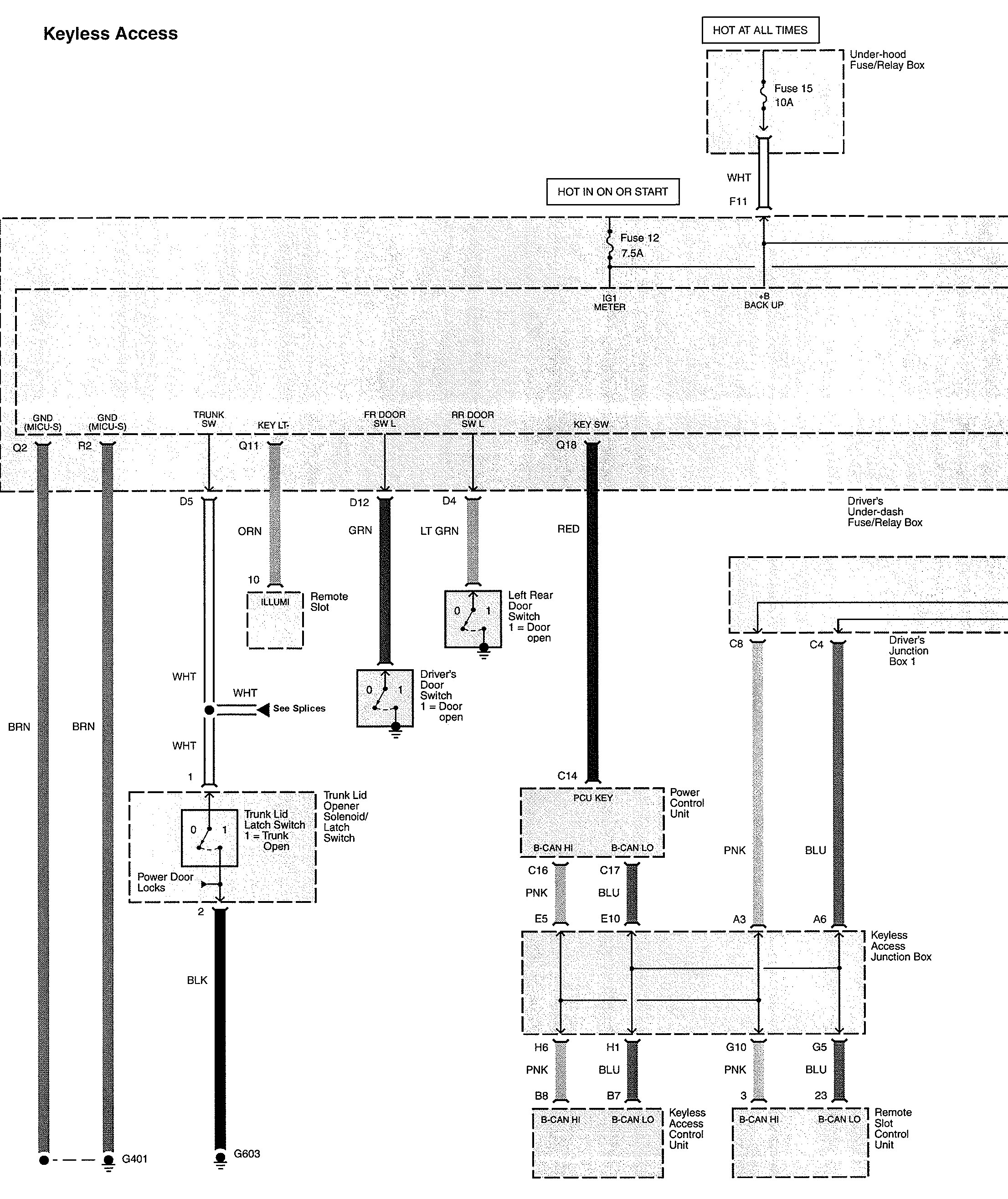

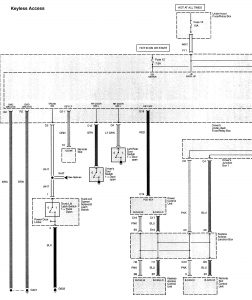

Acura TL - wiring diagram - oil warning (part 1)
Acura TL – wiring diagram – oil warning (part 1)

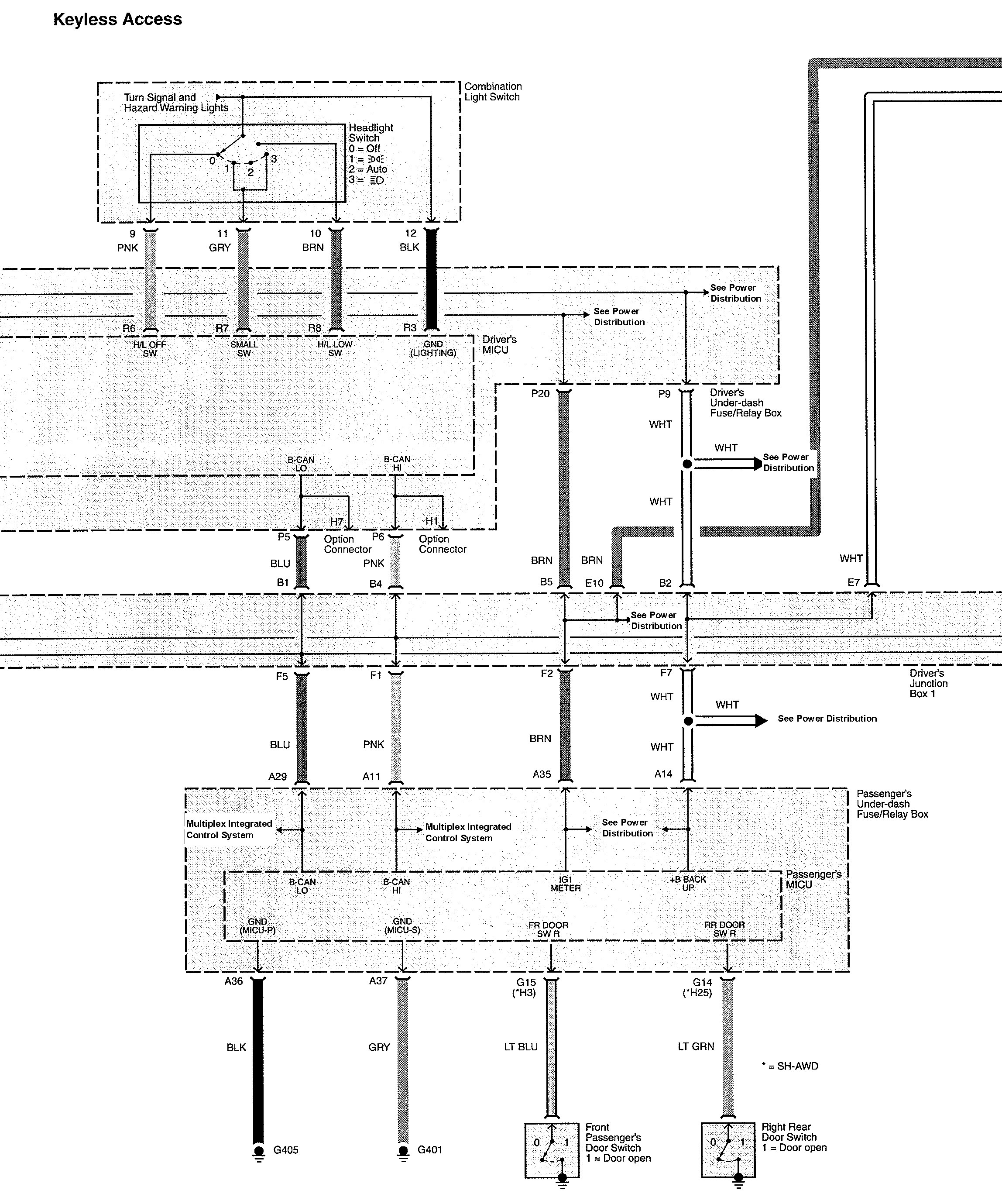

Acura TL - wiring diagram - oil warning (part 2)
Acura TL – wiring diagram – oil warning (part 2)

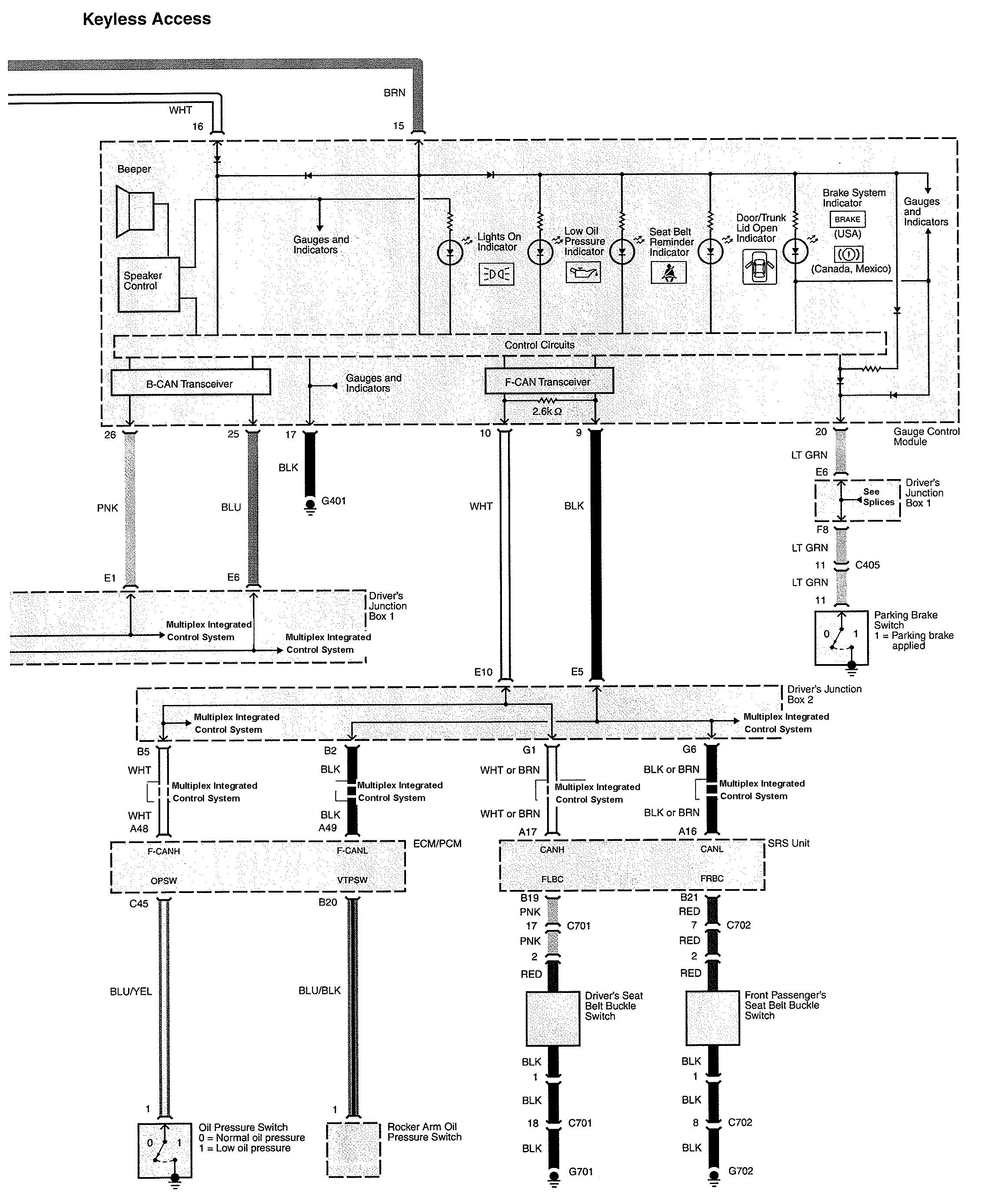

Acura TL - wiring diagram - oil warning (part 3)
Acura TL – wiring diagram – oil warning (part 3)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
