Acura TL (2003 – 2004) – wiring diagrams – symbol ID

Acura TL (2003 – 2004) – wiring diagrams – symbol ID

Year of productions:  2003, 2004

Symbol ID

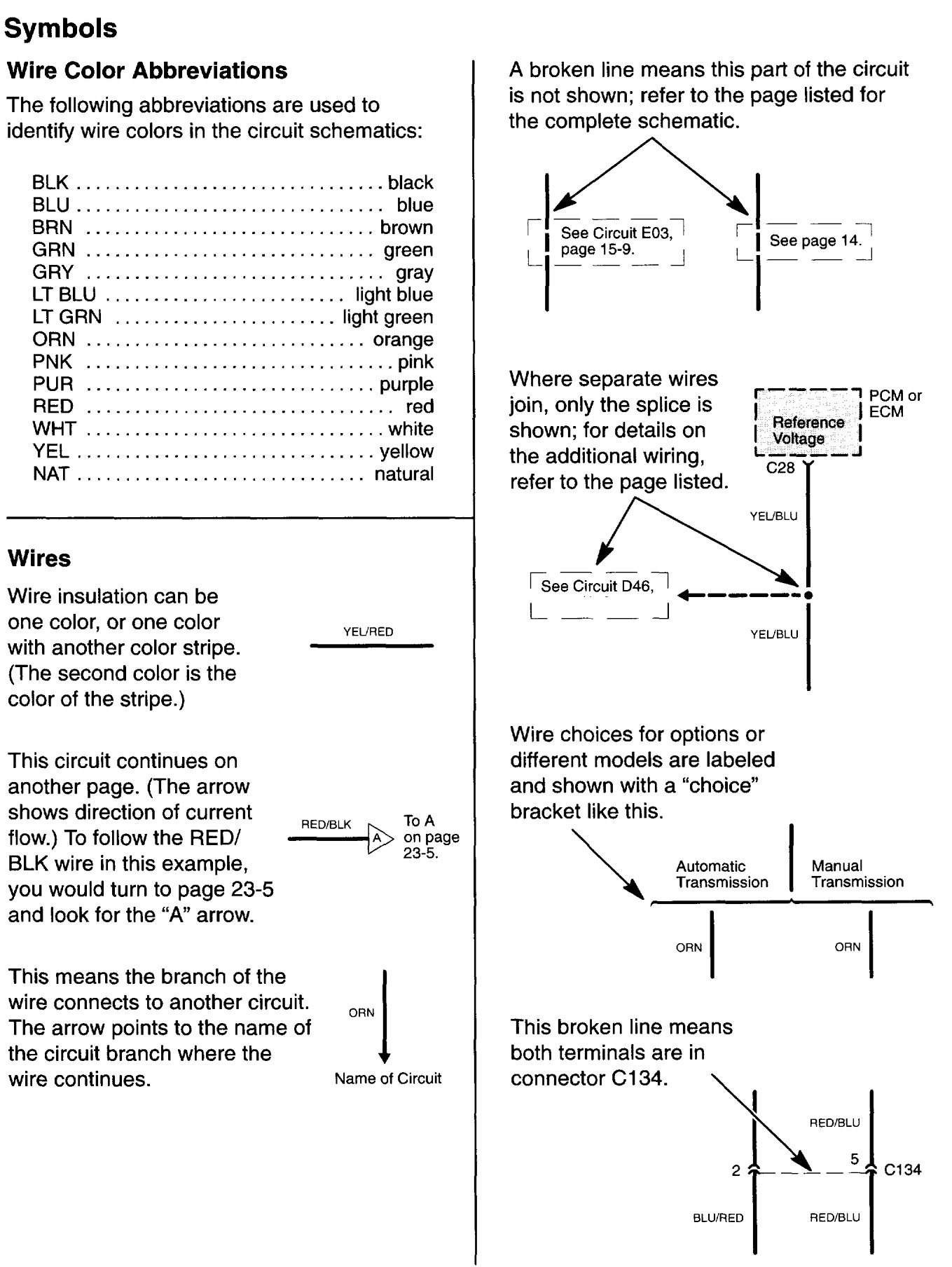

Acura TL – wiring diagram – symbol id (part 1)

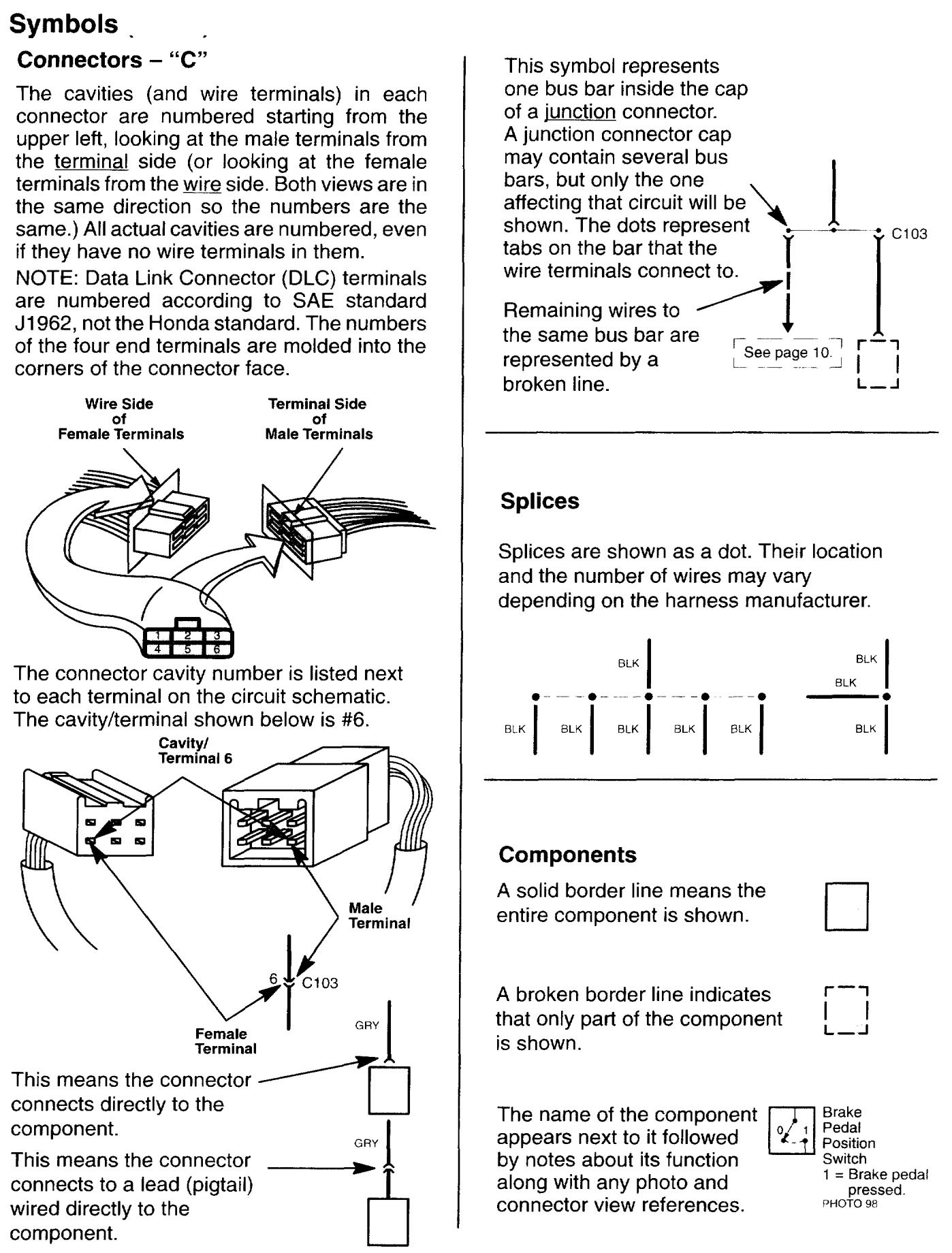

Acura TL – wiring diagram – symbol id (part 2)

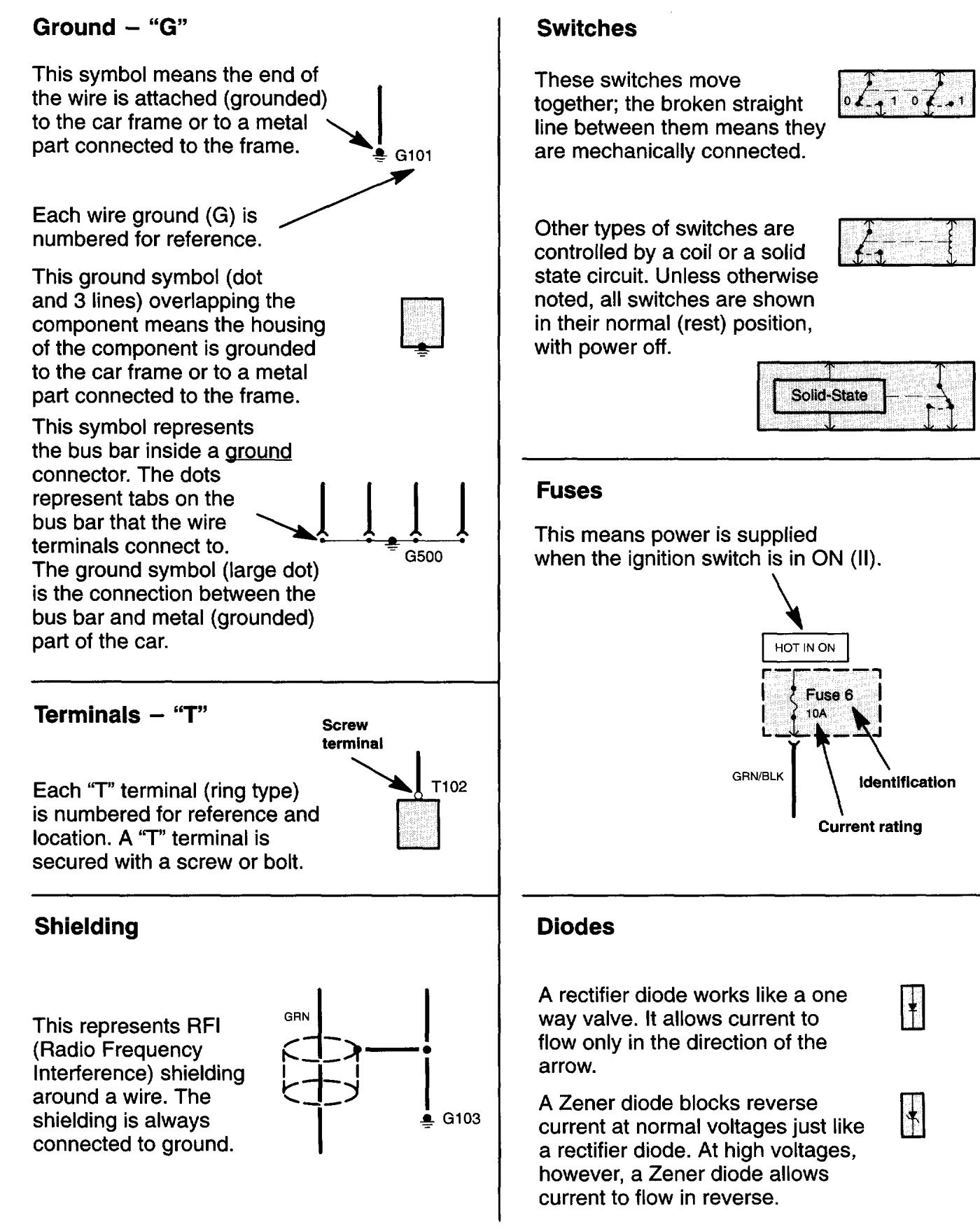

Acura TL – wiring diagram – symbol id (part 3)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
