Acura RL (2011) – wiring diagrams – charging system

Acura RL (2011) – wiring diagrams – charging system

Year of productions: 2011

Charging system

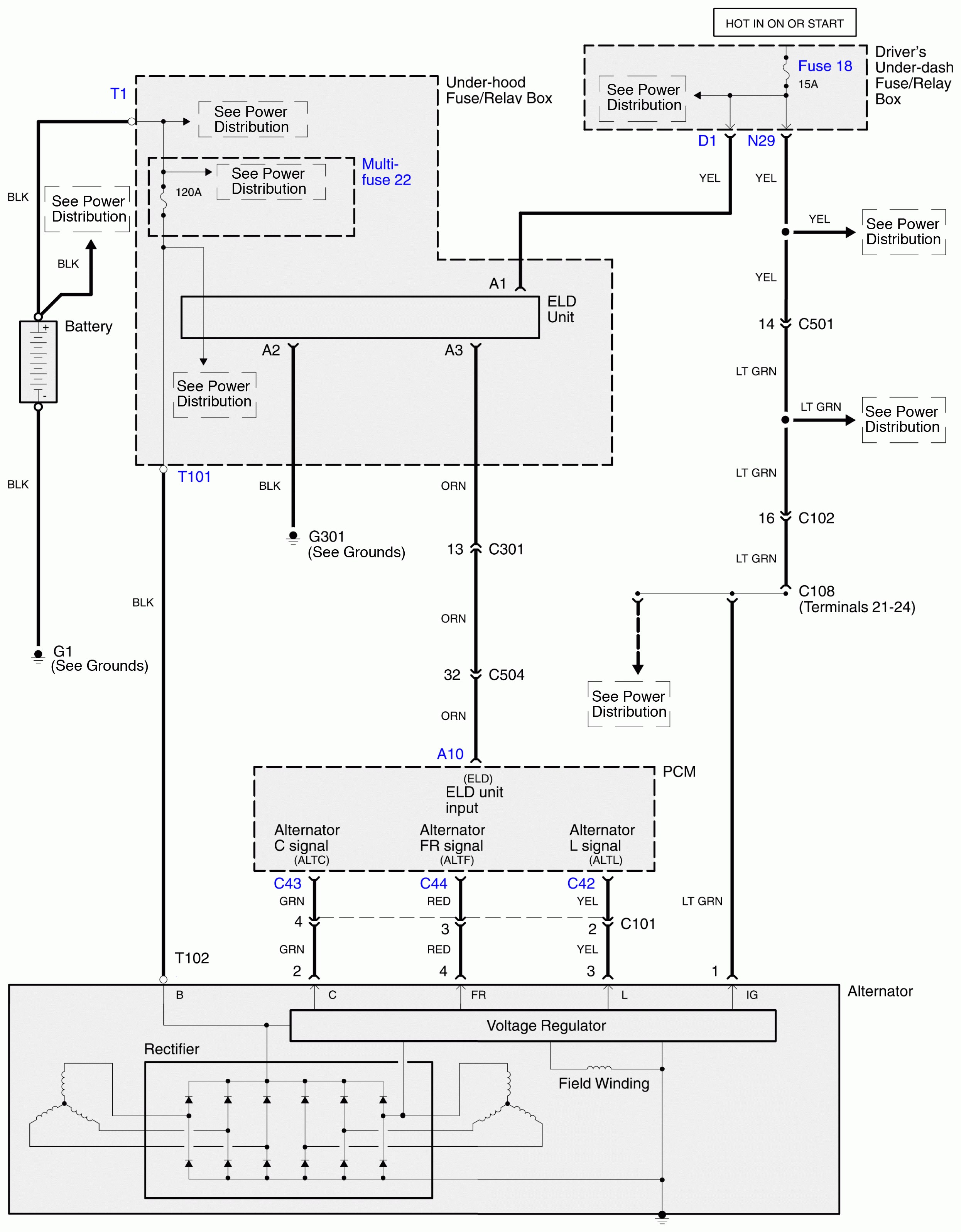

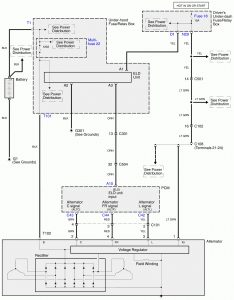

Acura RL - wiring diagram - charging system (part 1)
Acura RL – wiring diagram – charging system (part 1)

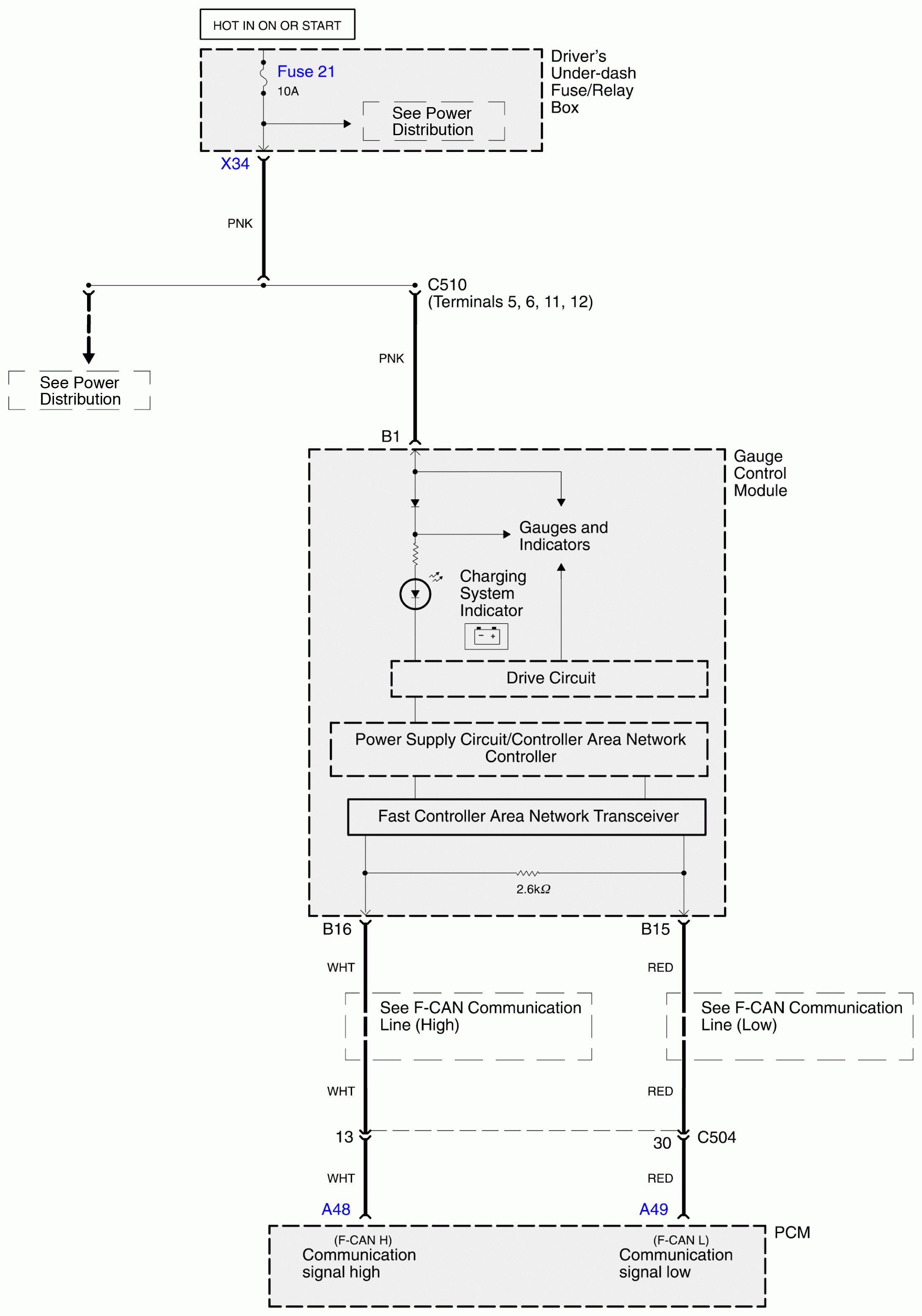

Acura RL - wiring diagram - charging system (part 2)
Acura RL – wiring diagram – charging system (part 2)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
