Acura RL (2010) – wiring diagrams – door lamp

Acura RL (2010) – wiring diagrams – door lamp

Year of productions:  2010

Door lamp

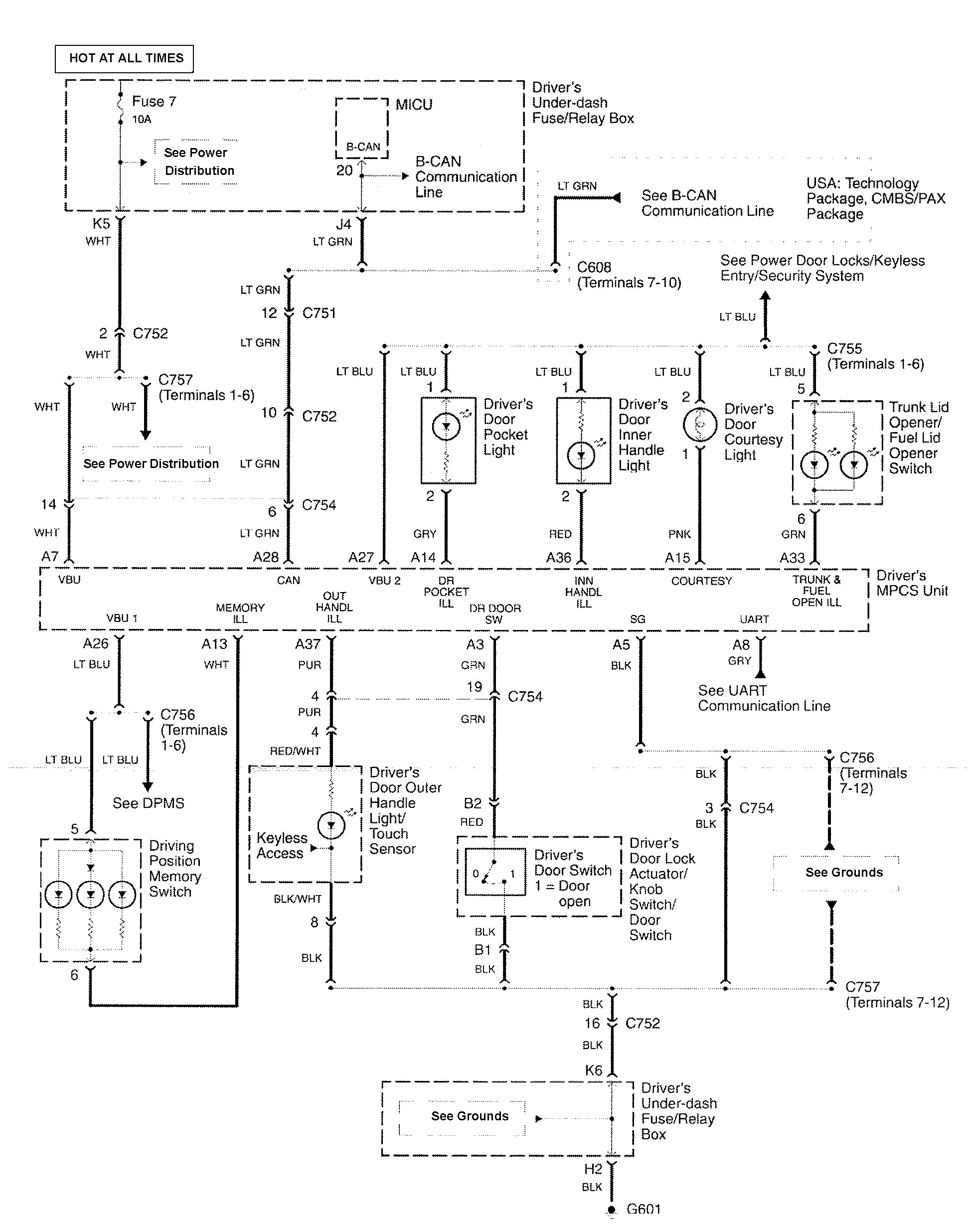

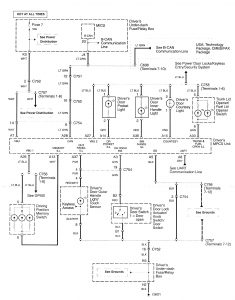

Acura RL - wiring diagram - door lamps (part 1)
Acura RL – wiring diagram – door lamps (part 1)

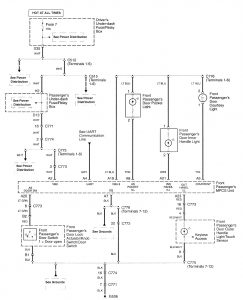

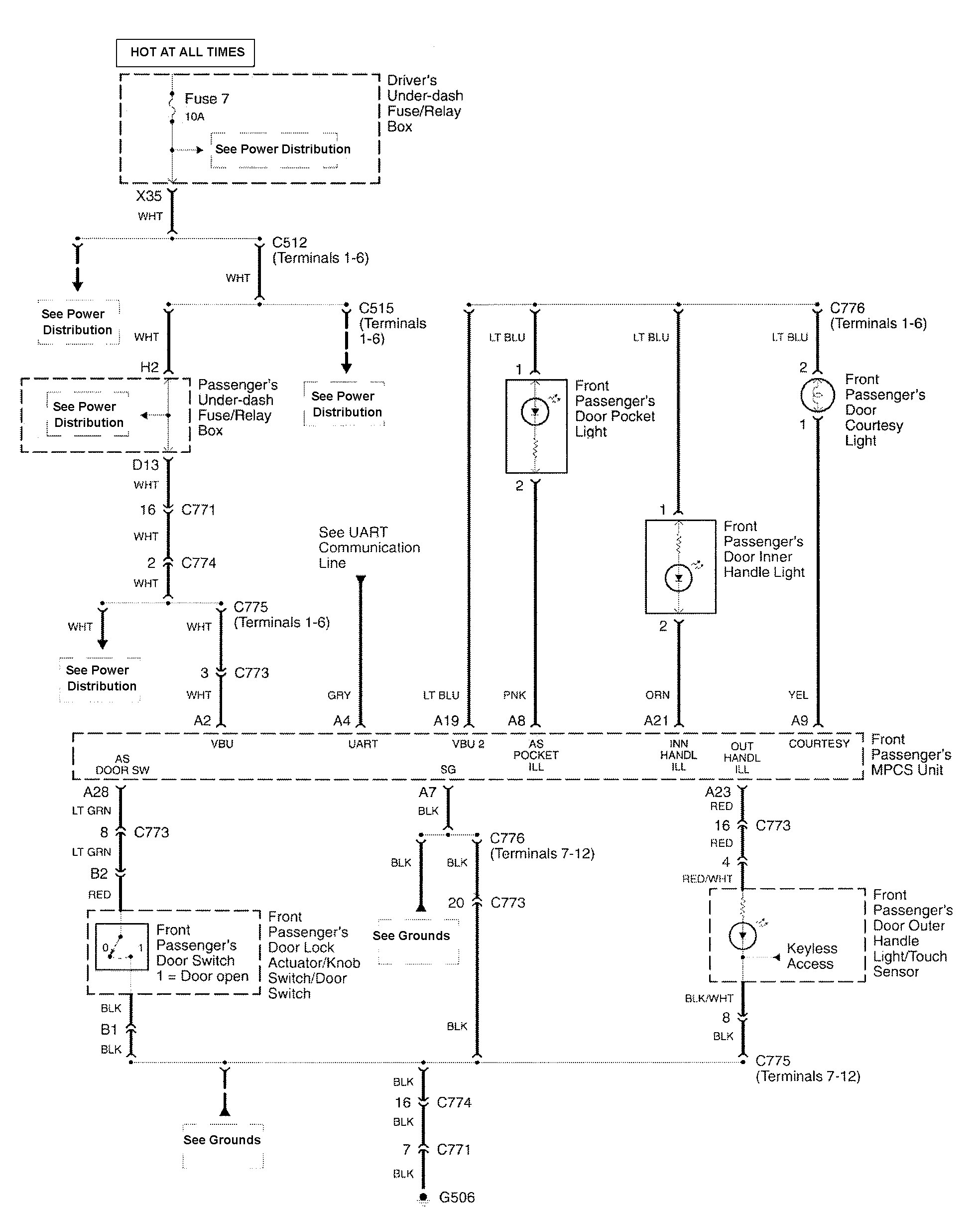

Acura RL - wiring diagram - door lamps (part 2)
Acura RL – wiring diagram – door lamps (part 2)

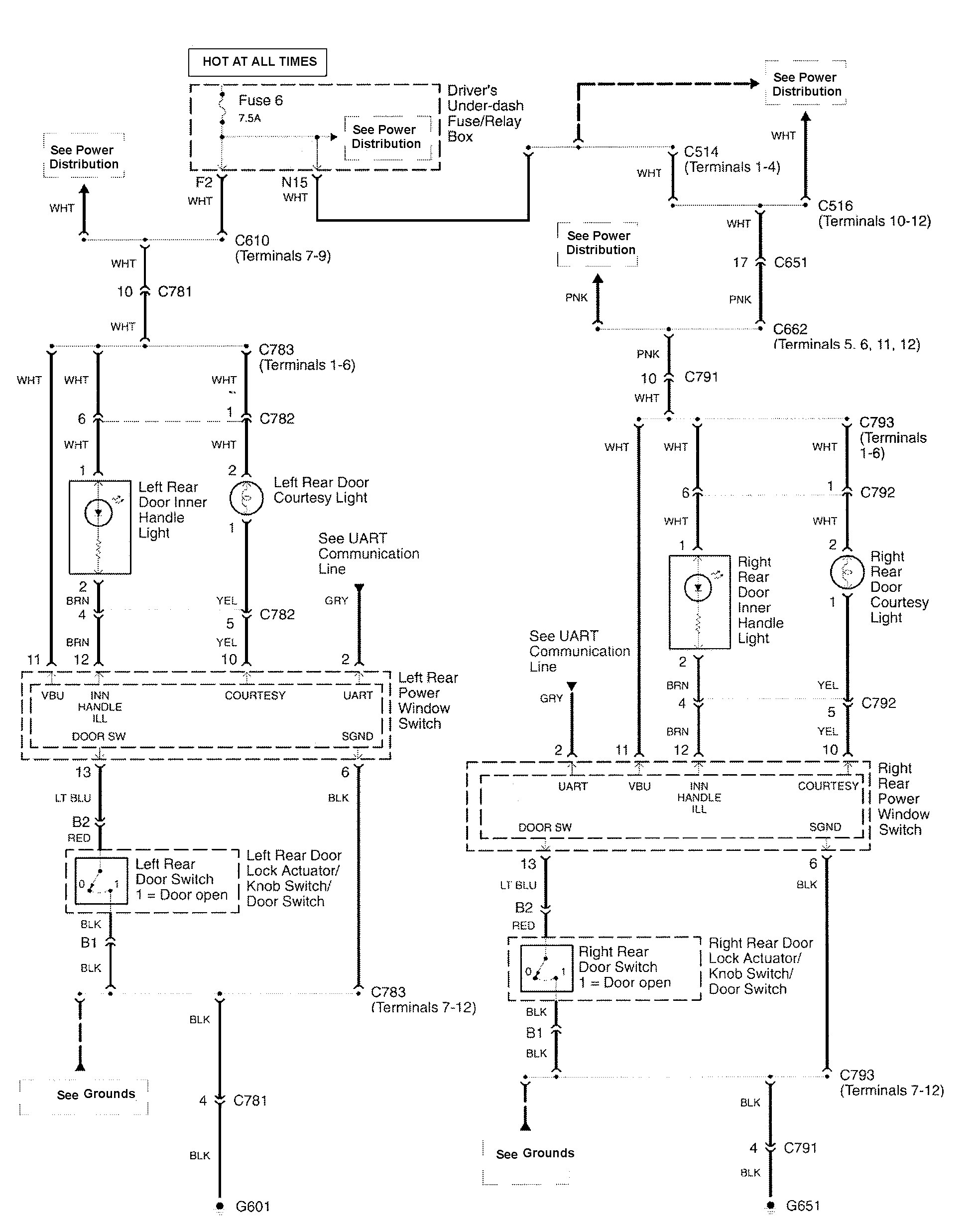

Acura RL - wiring diagram - door lamps (part 3)
Acura RL – wiring diagram – door lamps (part 3)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
