Acura RL (2008) – wiring diagrams – courtesy lamp

Acura RL (2008) – wiring diagrams – courtesy lamp

Year of productions:  2008

Courtesy lamp

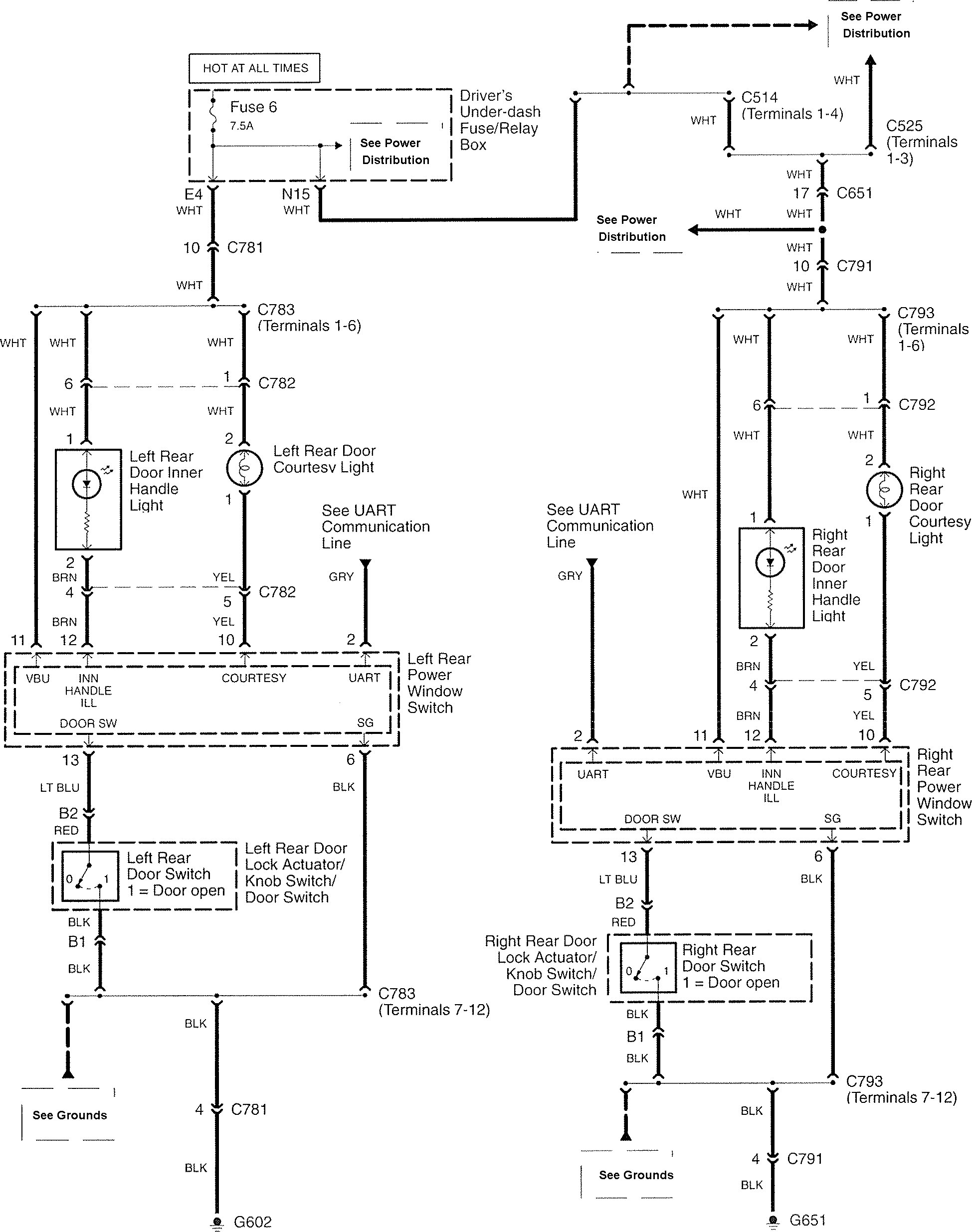

Acura RL - wiring diagram - courtesy lamp (part 1)
Acura RL – wiring diagram – courtesy lamp (part 1)

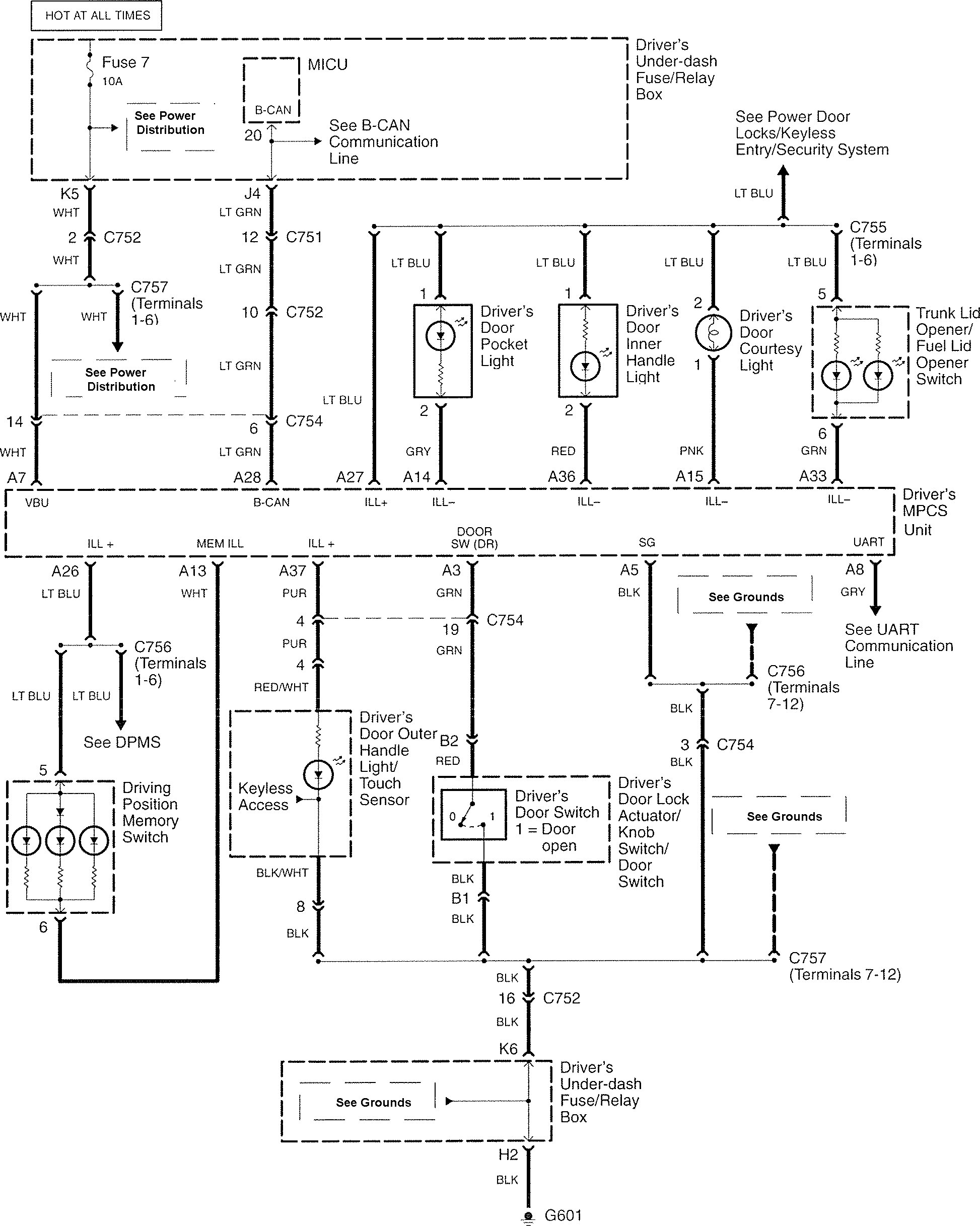

Acura RL - wiring diagram - courtesy lamp (part 2)
Acura RL – wiring diagram – courtesy lamp (part 2)

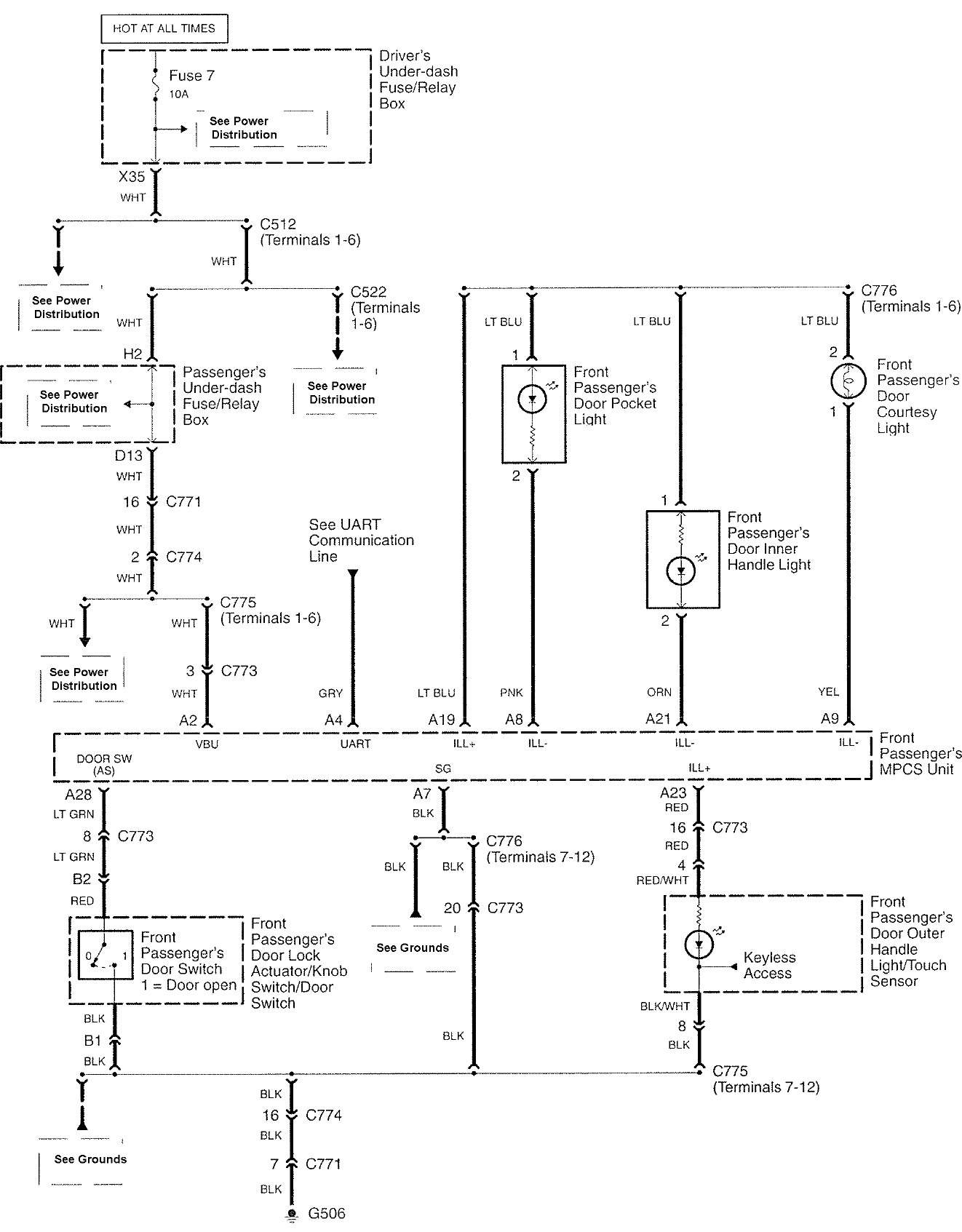

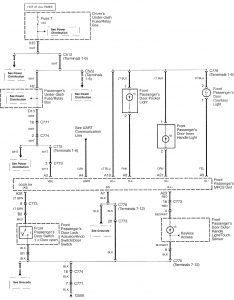

Acura RL - wiring diagram - courtesy lamp (part 3)
Acura RL – wiring diagram – courtesy lamp (part 3)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
