Acura RL (1996 – 1999) – wiring diagrams – reverse lamp

Acura RL (1996 – 1999) – wiring diagrams – reverse lamp

Year of productions:  1996, 1997, 1998, 1999

Reverse lamp

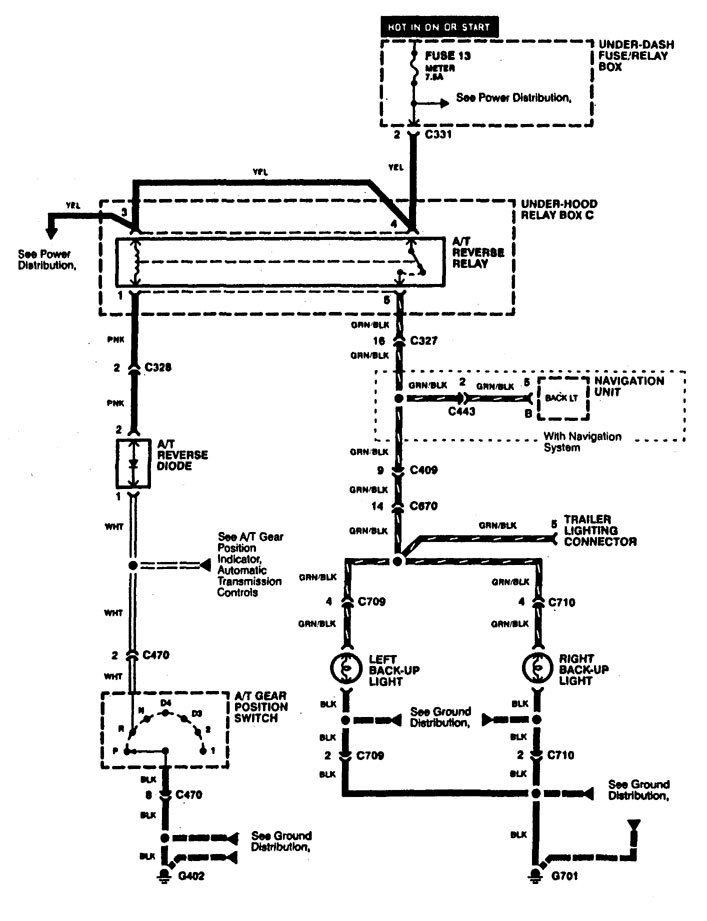

Acura RL - wiring diagram - reverse lamp
Acura RL – wiring diagram – reverse lamp

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
