Acura RL (1996 – 1999) – wiring diagrams – HVAC controls

Acura RL (1996 – 1999) – wiring diagrams – HVAC controls

Year of productions:  1996, 1997, 1998, 1999

HVAC controls

Version 1

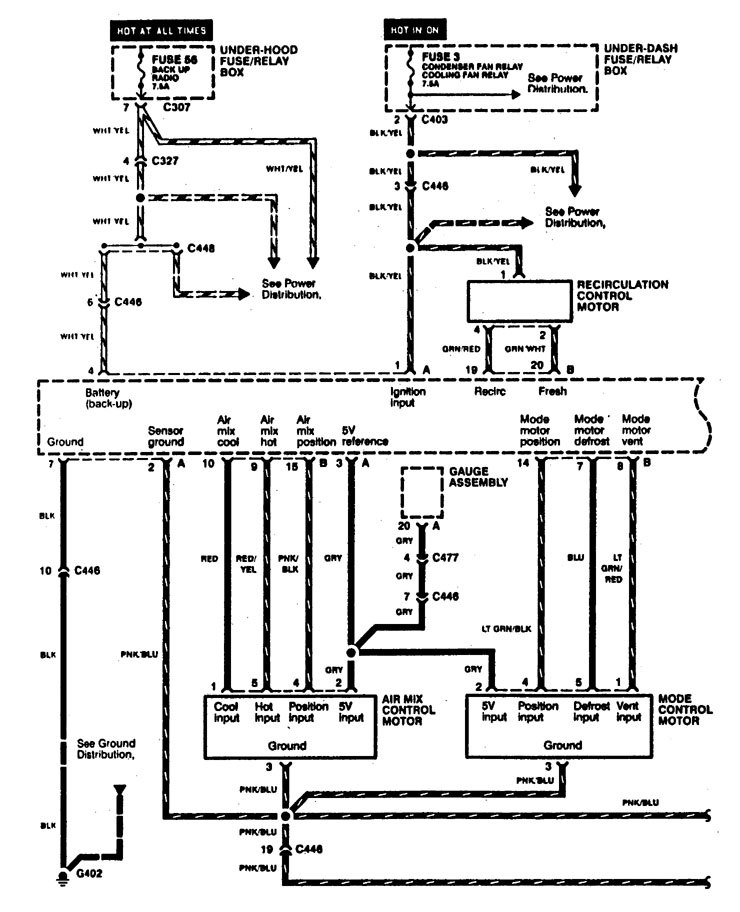

Acura RL - wiring diagram - HVAC controls (part 1)
Acura RL – wiring diagram – HVAC controls (part 1)

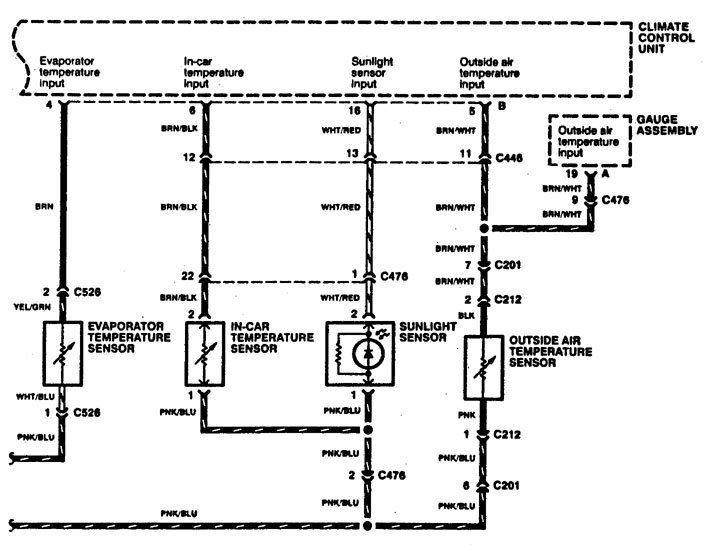

Acura RL - wiring diagram - HVAC controls (part 2)
Acura RL – wiring diagram – HVAC controls (part 2)

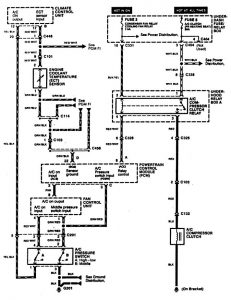

Acura RL - wiring diagram - HVAC controls (part 3)
Acura RL – wiring diagram – HVAC controls (part 3)

Version 2

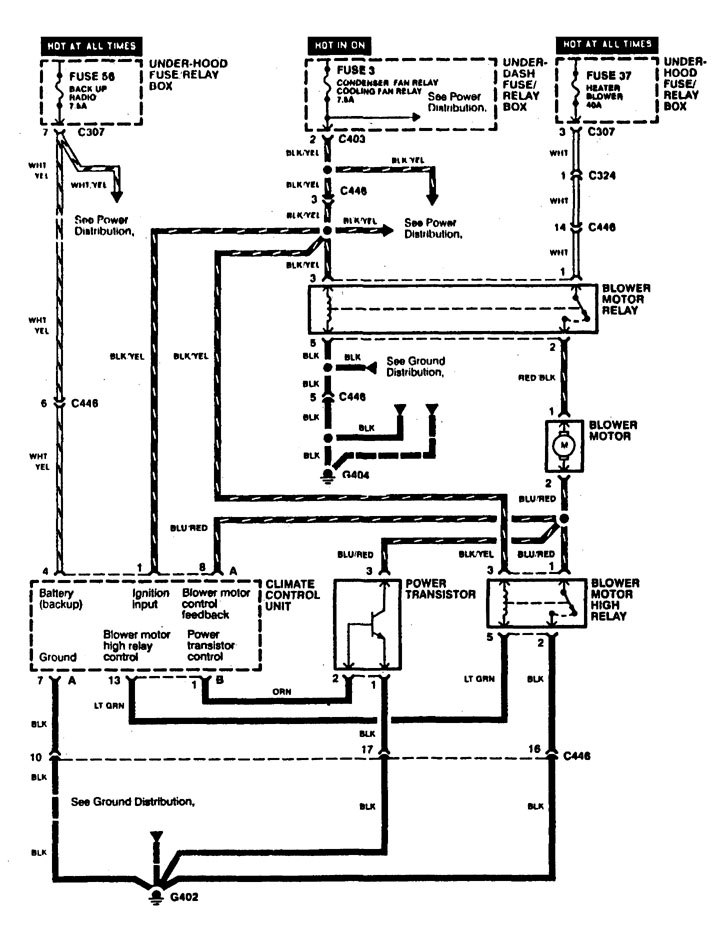

Acura RL - wiring diagram - HVAC controls
Acura RL – wiring diagram – HVAC controls

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
