Acura RL (1996 – 1998) – wiring diagrams – heated seats

Acura RL (1996 – 1998) – wiring diagrams – heated seats

Year of productions:  1996, 1997, 1998

Heated seats

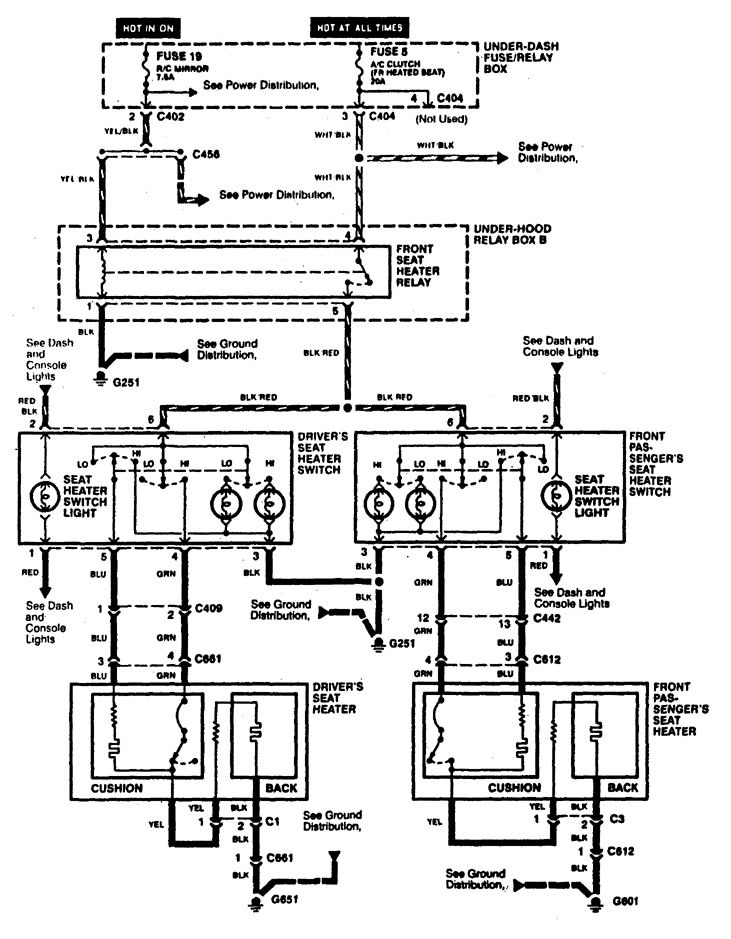

Acura RL - wiring diagram - heated seats
Acura RL – wiring diagram – heated seats

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
