Acura NSX (2005) – wiring diagrams – luggage compartment lamps

Acura NSX (2005) – wiring diagrams – luggage compartment lamps

Year of productions:  2005

Luggage compartment lamps

Acura NSX - wiring diagram - luggage compartment lamps (part 1)
Acura NSX – wiring diagram – luggage compartment lamps (part 1)

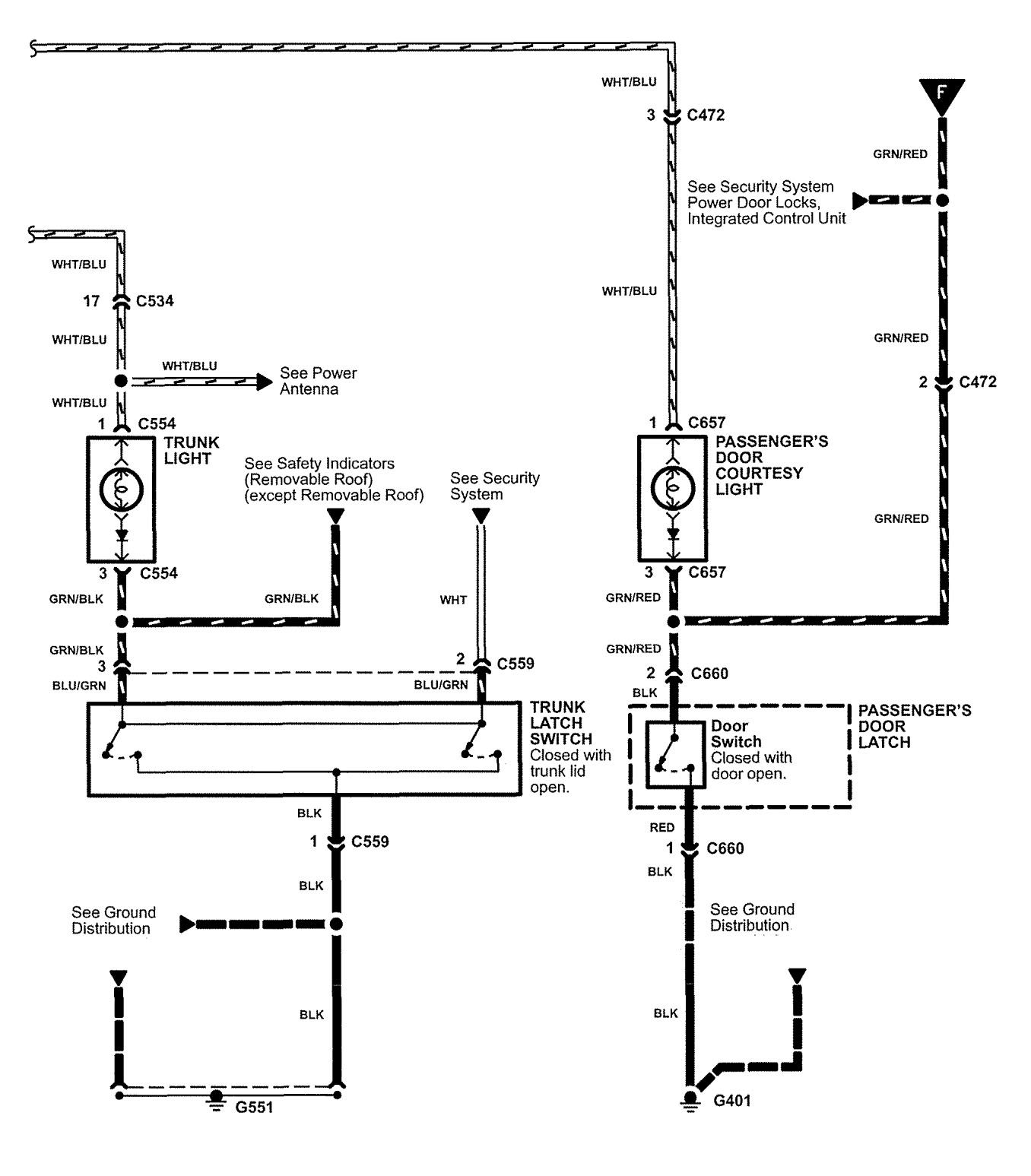

Acura NSX – wiring diagram – luggage compartment lamps (part 2)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
