Acura Legend (1994) – wiring diagram – fuel control

Acura Legend (1994) – wiring diagram – fuel control

Year of productions:  1994

Fuel control

Version 1

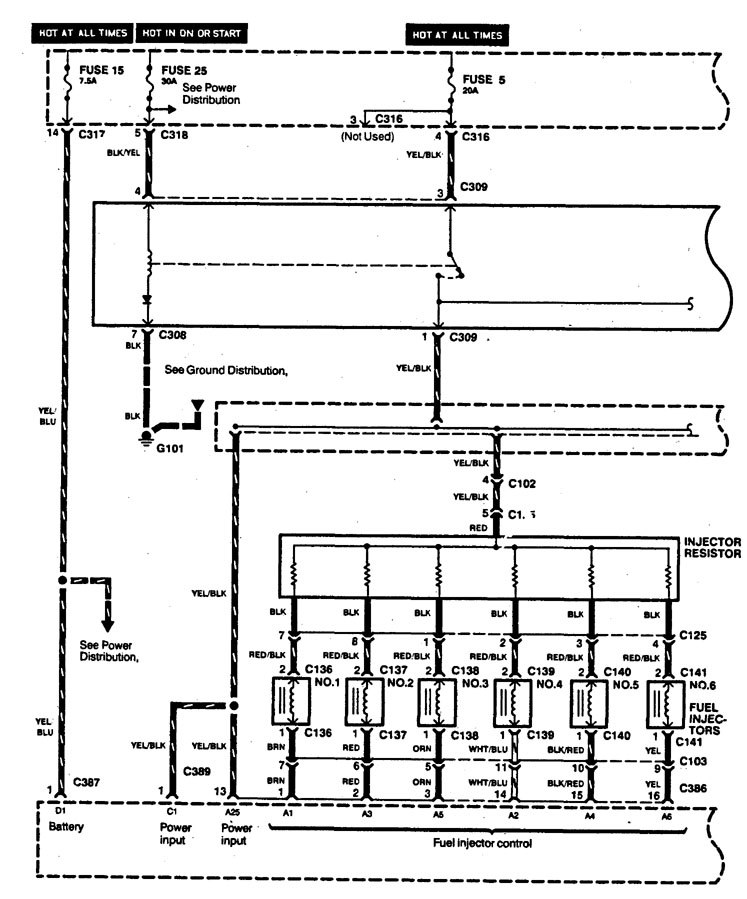

Acura Legend – wiring diagram – fuel control (part 1)

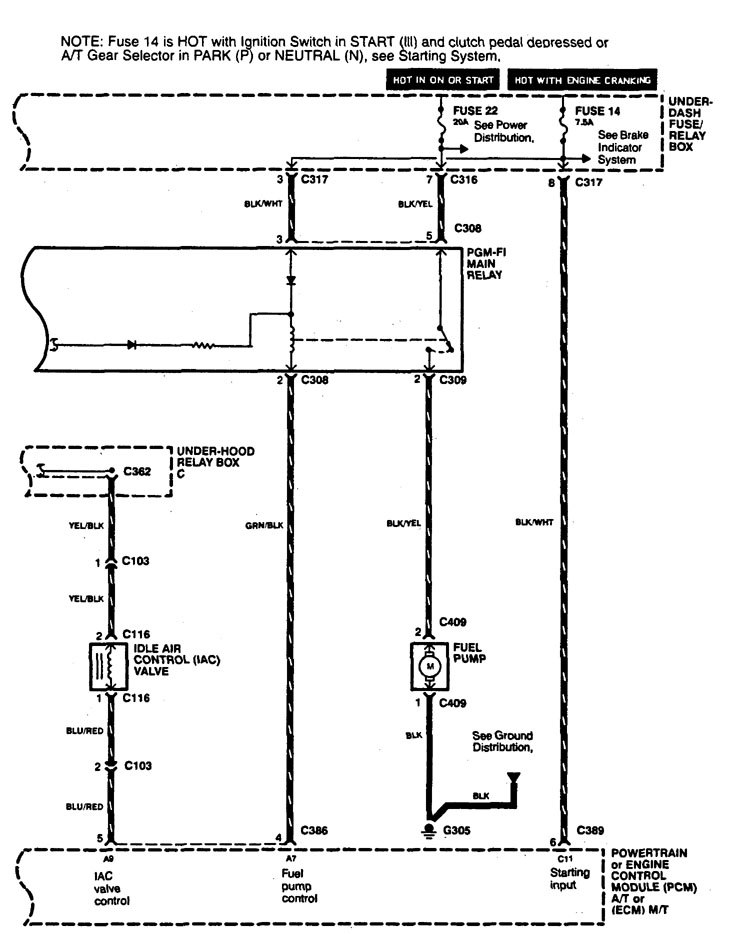

Acura Legend – wiring diagram – fuel control (part 2)

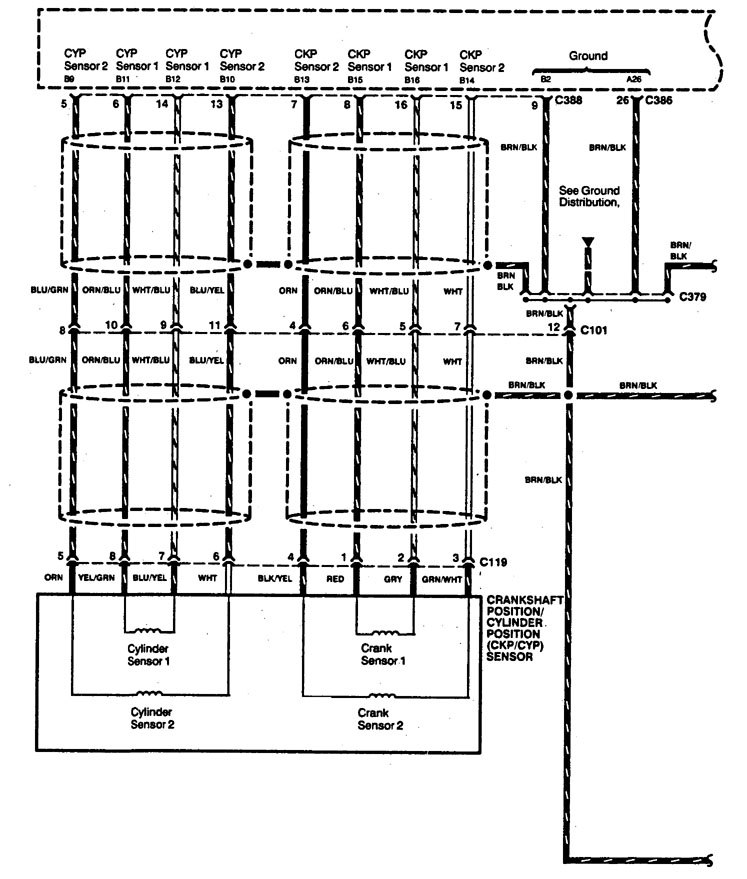

Acura Legend – wiring diagram – fuel control (part 3)

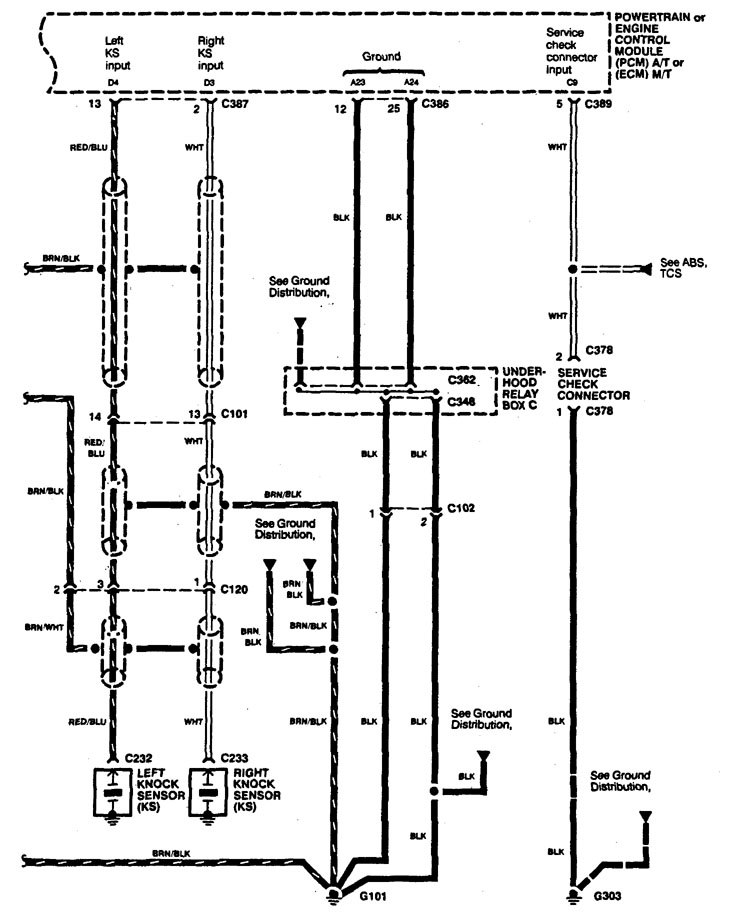

Acura Legend – wiring diagram – fuel control (part 4)

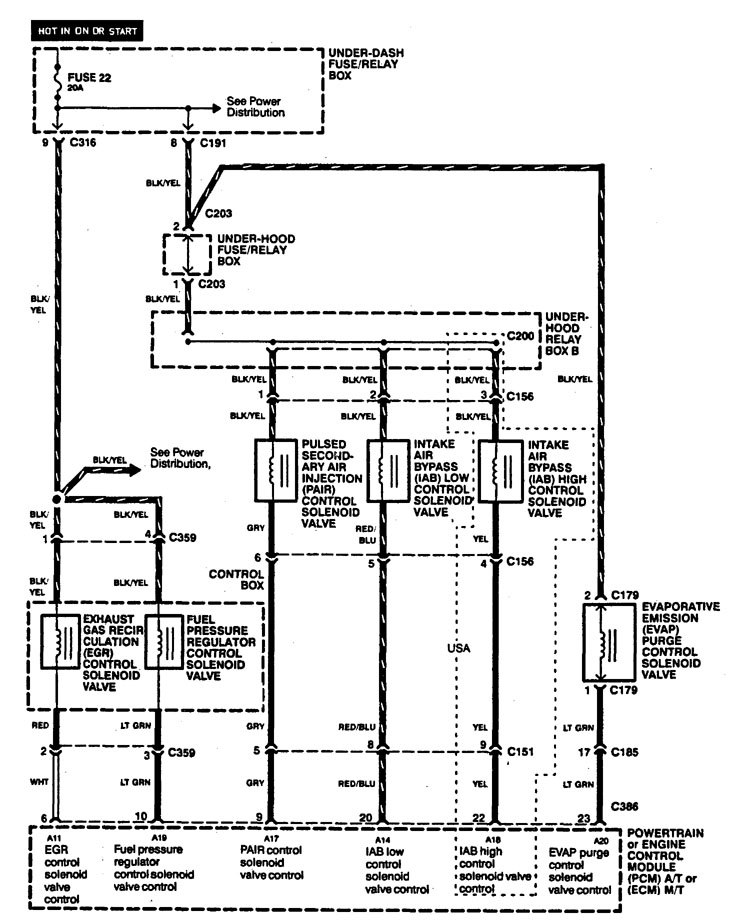

Acura Legend – wiring diagram – fuel control (part 5)

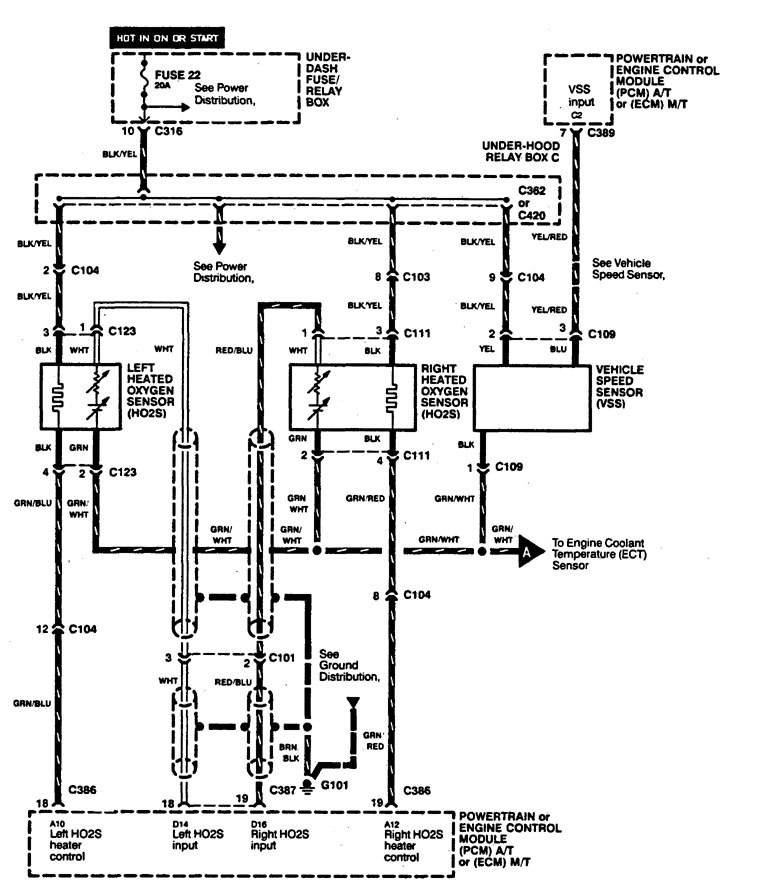

Acura Legend – wiring diagram – fuel control (part 6)

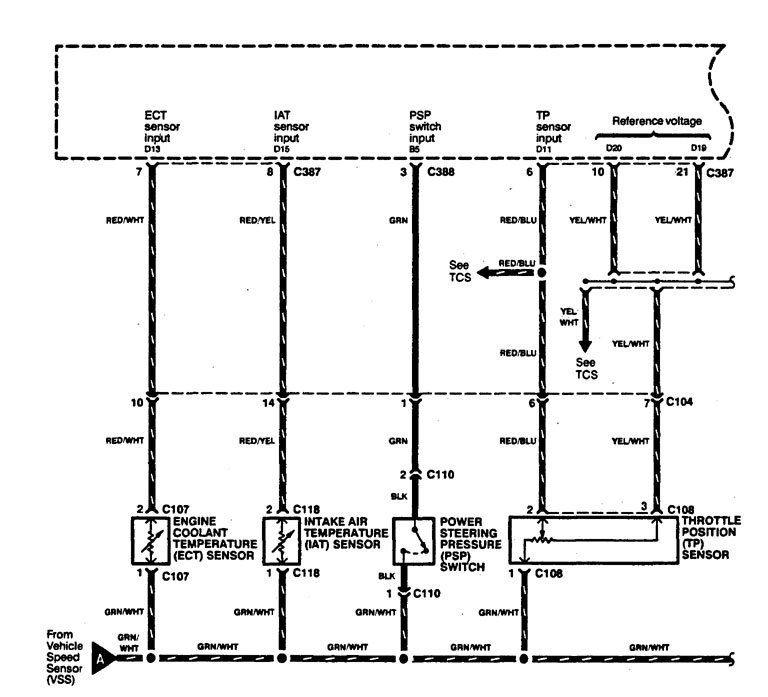

Acura Legend – wiring diagram – fuel control (part 7)

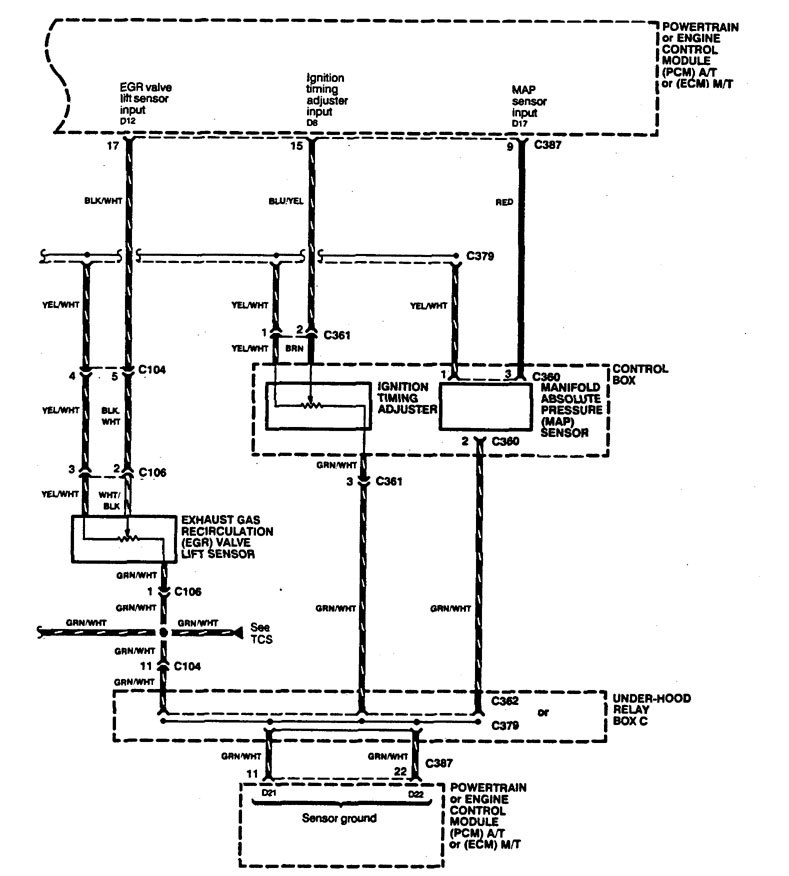

Acura Legend – wiring diagram – fuel control (part 8)

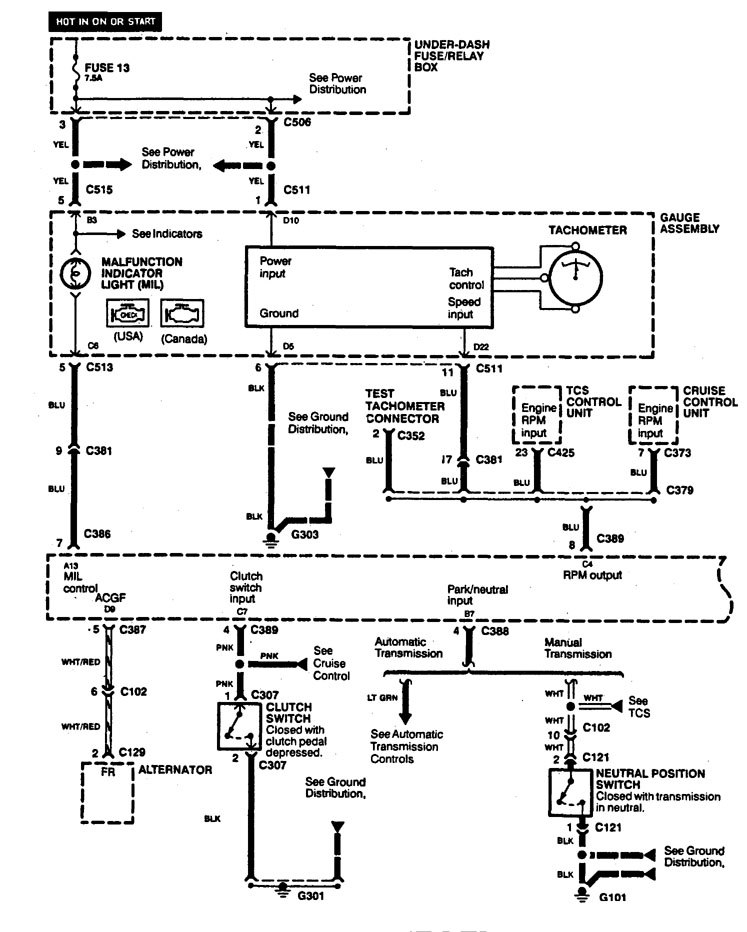

Acura Legend – wiring diagram – fuel control (part 9)

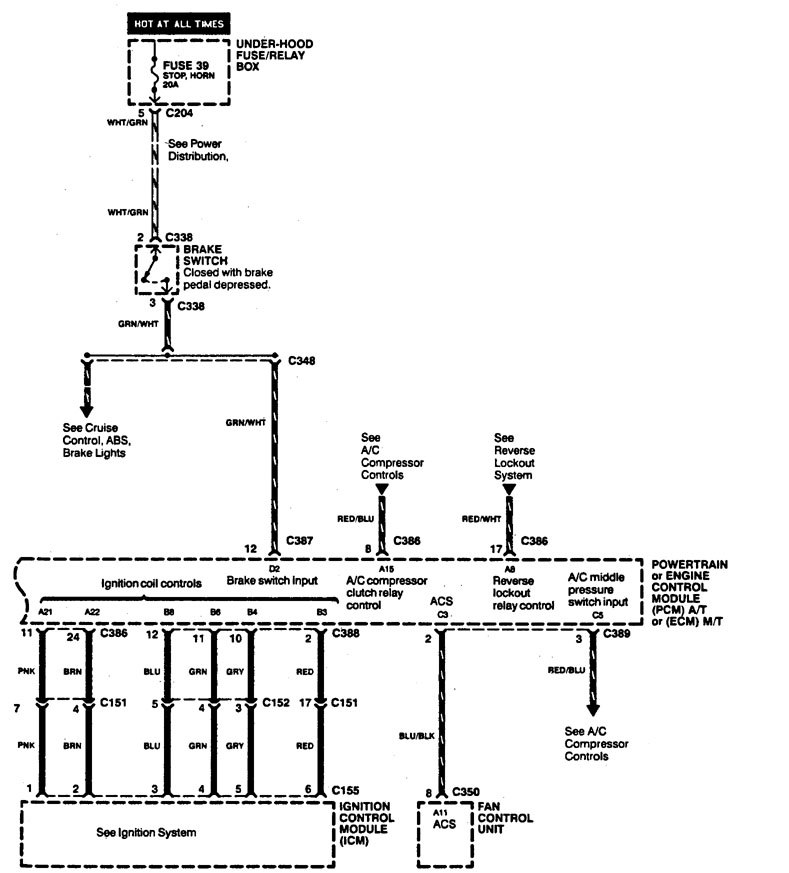

Acura Legend – wiring diagram – fuel control (part 10)

Version 2

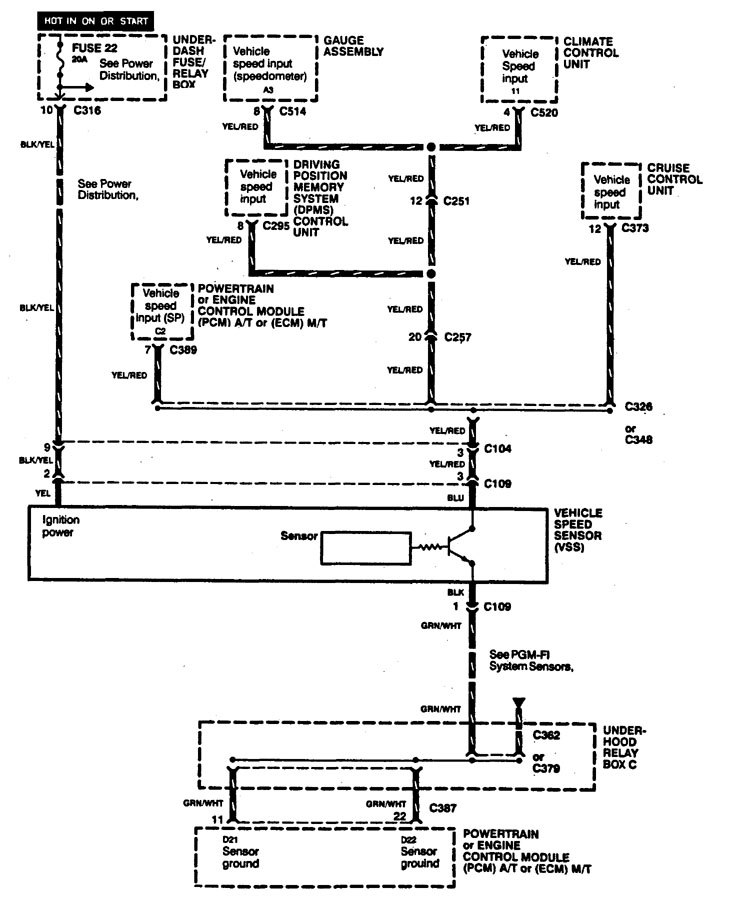

Acura Legend – wiring diagram – fuel control (part 1)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
