Acura Legend (1990) – wiring diagram – warning lamps

Acura Legend (1990) – wiring diagram – warning lamps

Year of productions:  1990

Warning lamps

Version 1

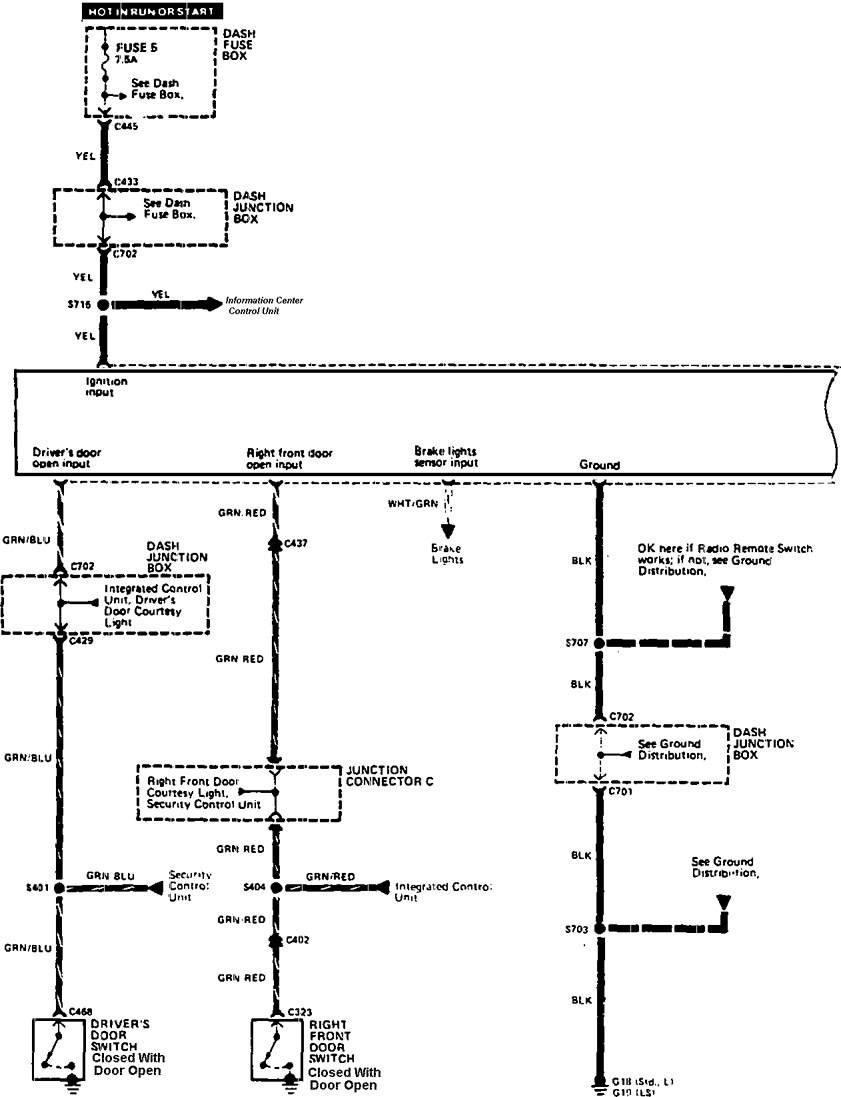

Acura Legend – wiring diagram – warnings lamps (part 1)

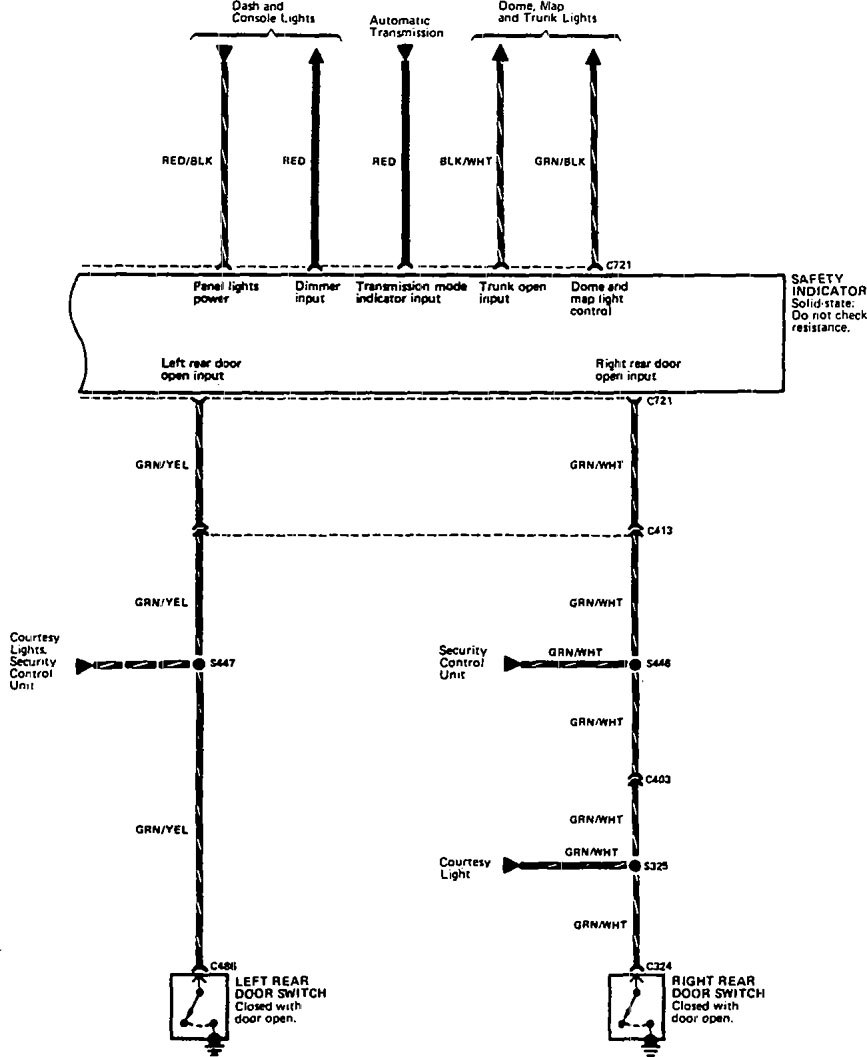

Acura Legend – wiring diagram – warnings lamps (part 2)

Version 2

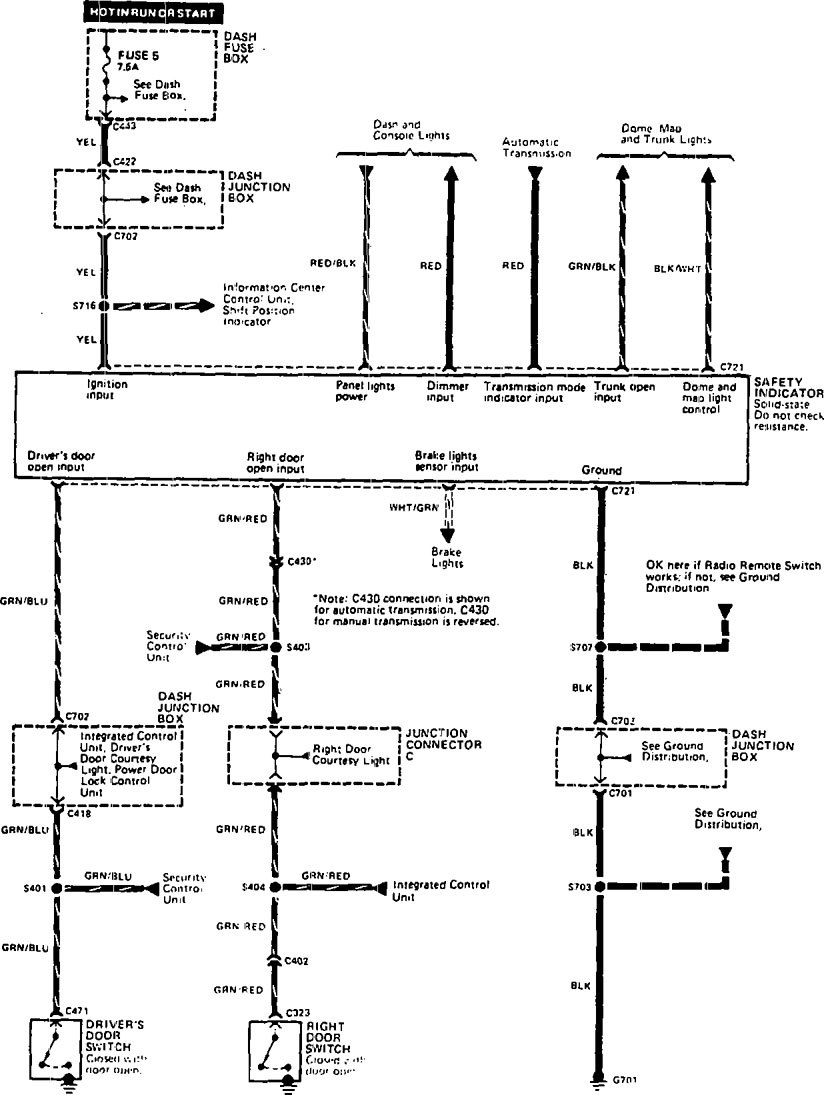

Acura Legend – wiring diagram – warnings lamps

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
