Acura Legend (1990) – wiring diagram – transmission controls

Acura Legend (1990) – wiring diagram – transmission controls

Year of productions:  1990

Transmission controls

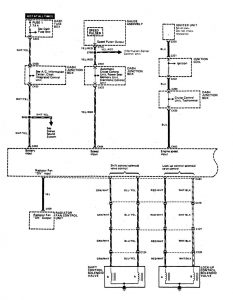

Acura Legend – wiring diagram – transmission control (part 1)

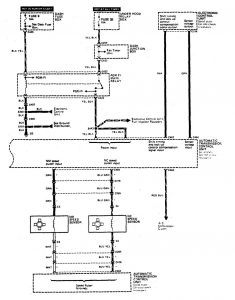

Acura Legend – wiring diagram – transmission control (part 2)

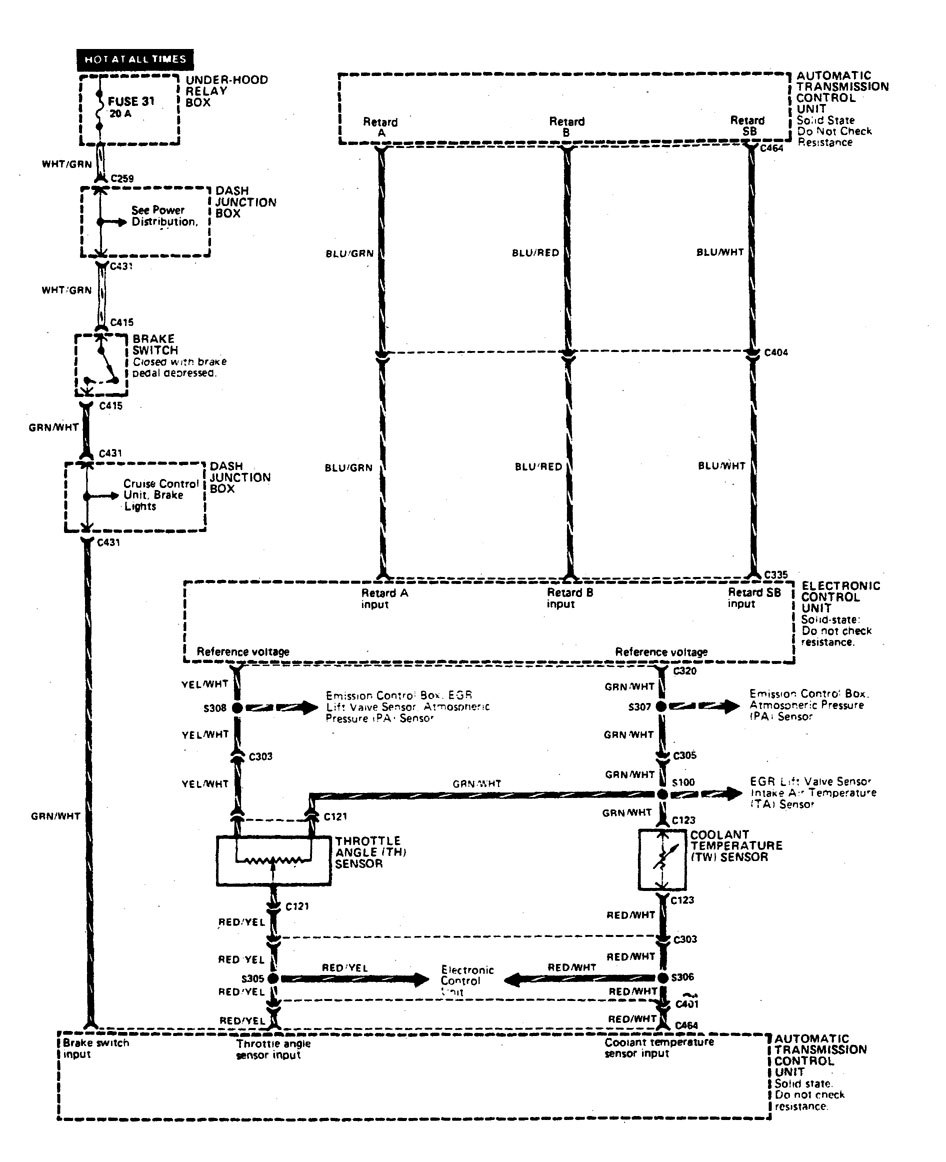

Acura Legend – wiring diagram – transmission control (part 3)

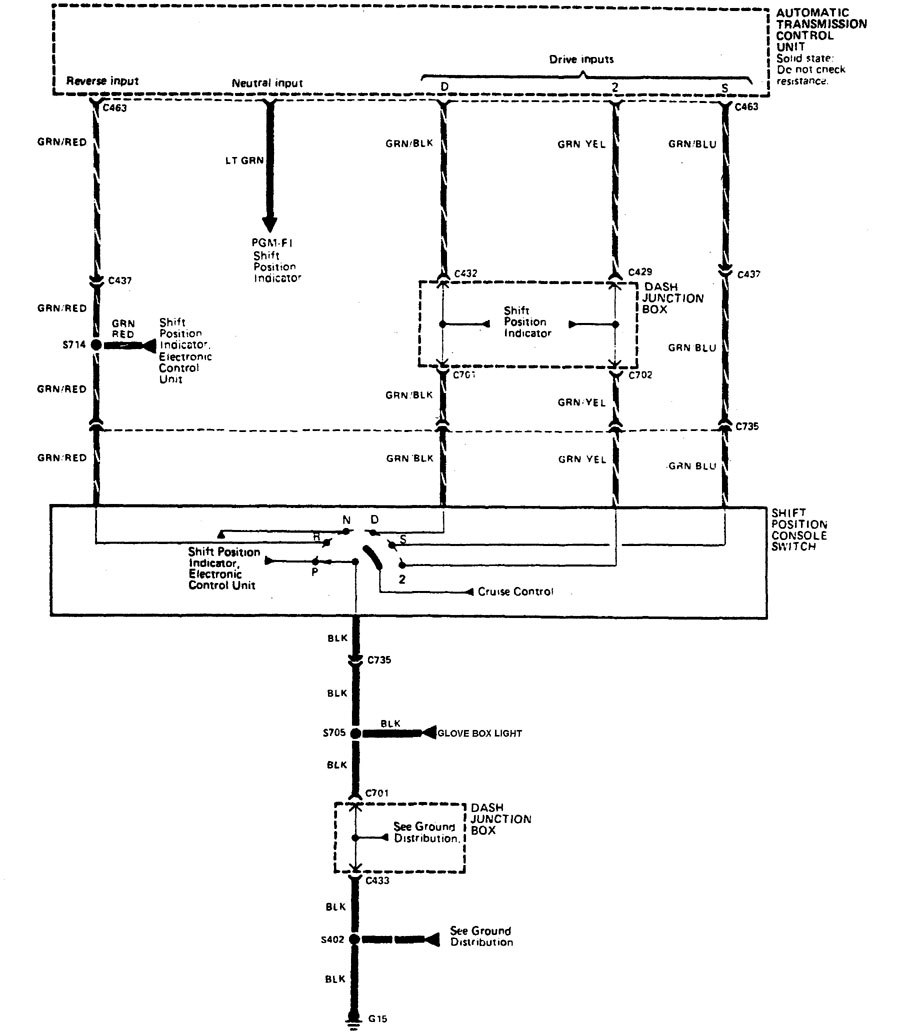

Acura Legend – wiring diagram – transmission control (part 4)

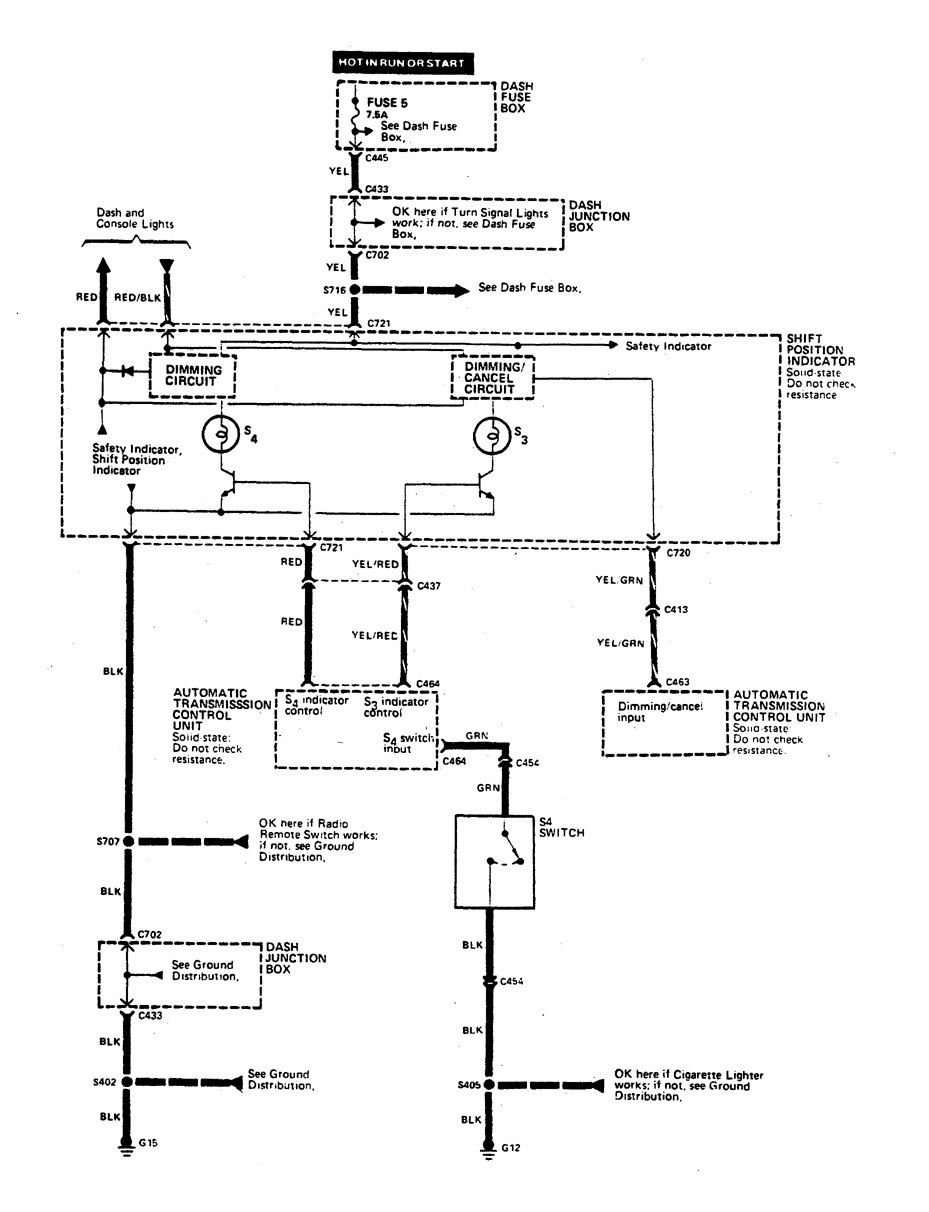

Acura Legend – wiring diagram – transmission control (part 5)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
