Acura Integra (1998 – 2001) – wiring diagrams – warning indicator

Acura Integra (1998 – 2001) – wiring diagrams – warning indicator

Year of productions:  1998, 1999, 2000, 2001

Warning indicator

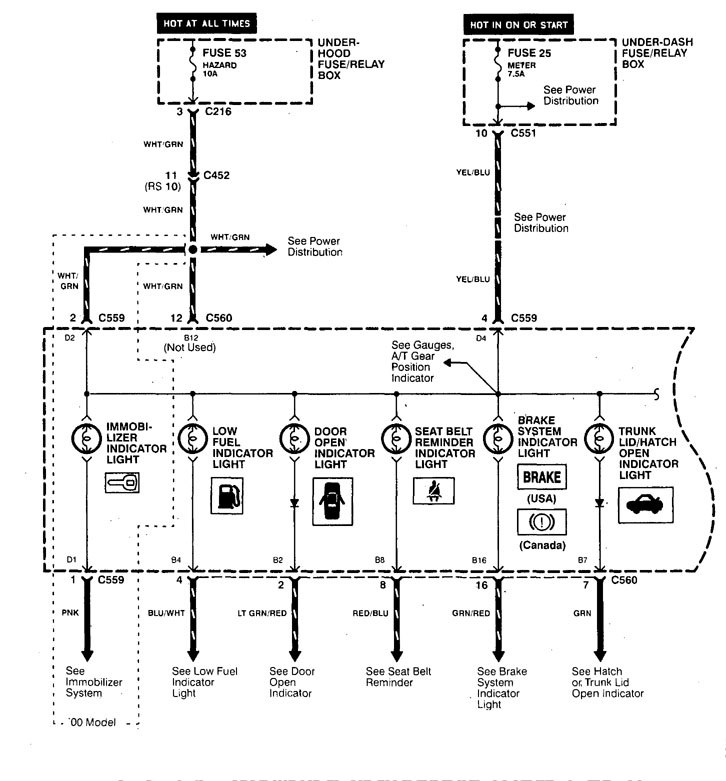

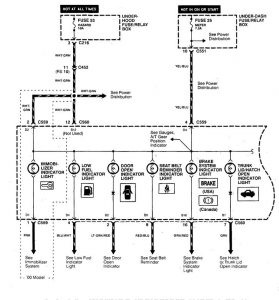

Acura Integra - wiring diagram - warning indicator (part 1)
Acura Integra – wiring diagram – warning indicator (part 1)

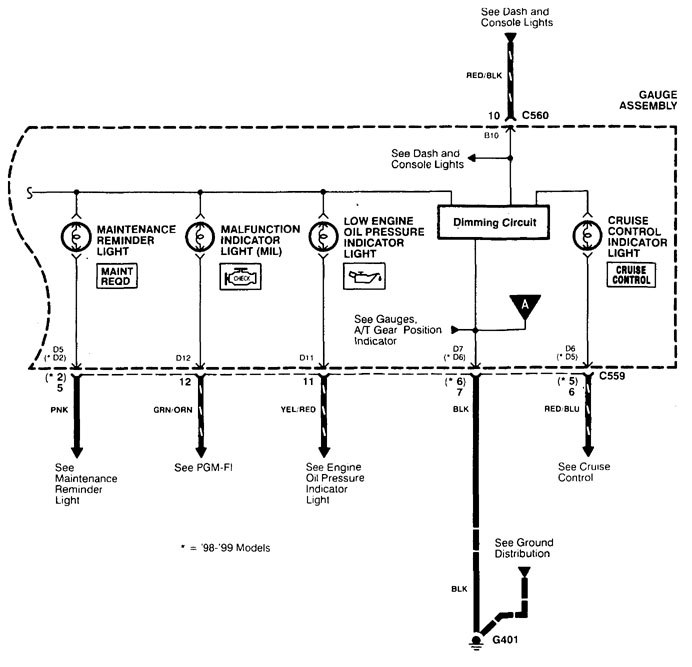

Acura Integra - wiring diagram - warning indicator (part 2)
Acura Integra – wiring diagram – warning indicator (part 2)

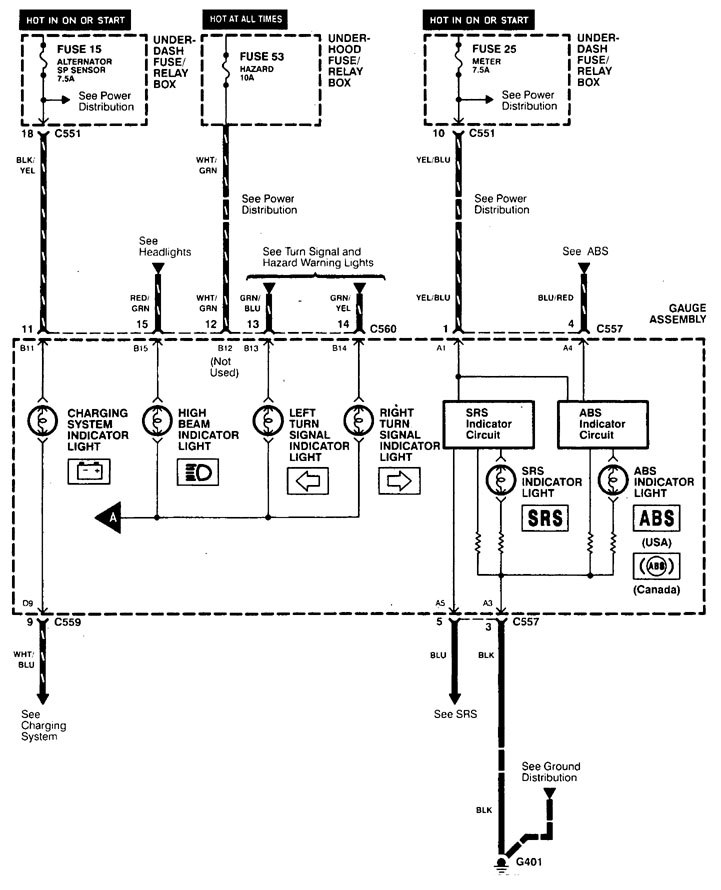

Acura Integra - wiring diagram - warning indicator (part 3)
Acura Integra – wiring diagram – warning indicator (part 3)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
