Year of productions:  2003, 2004

Daytime running lamps

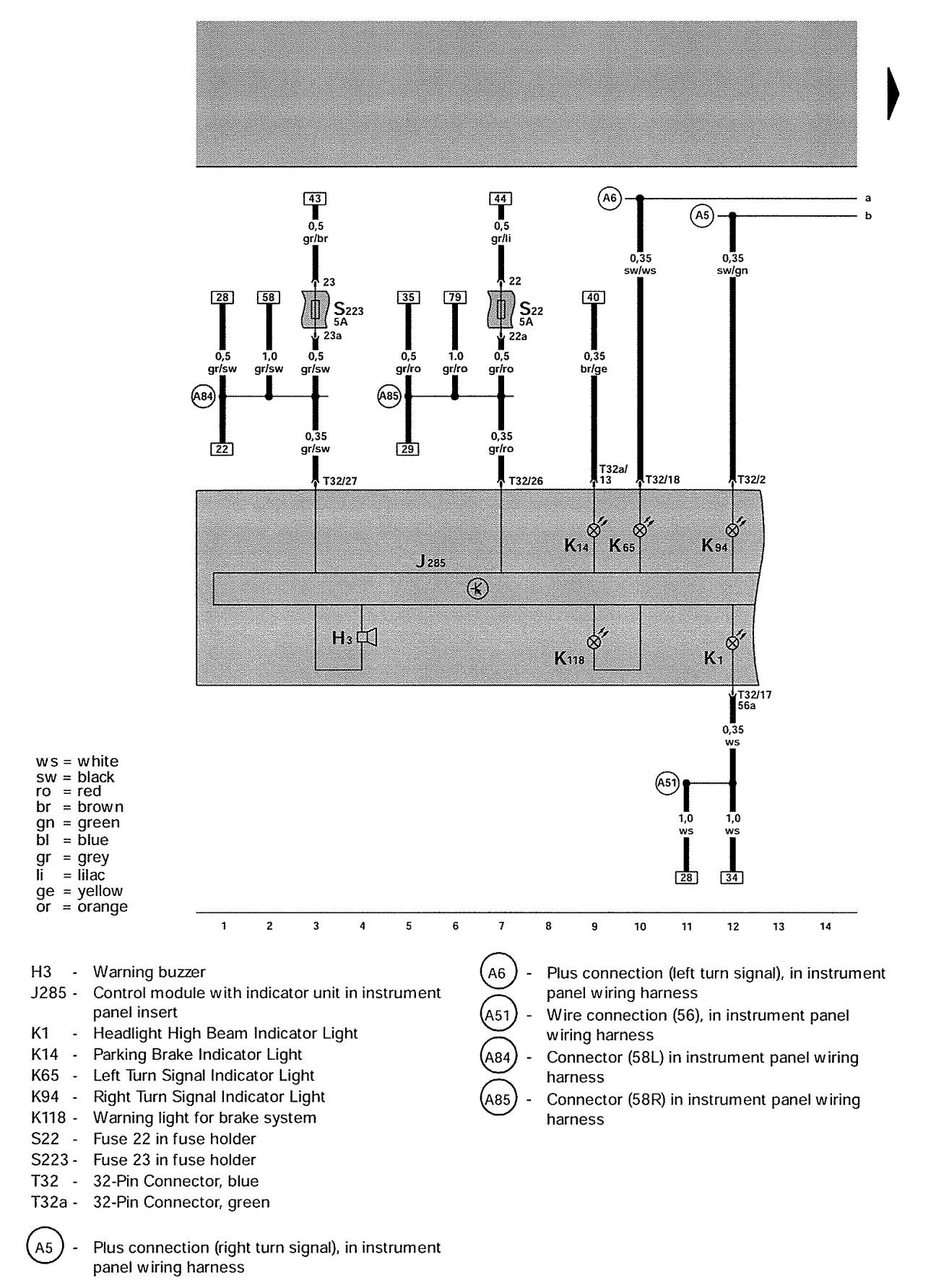

Volkswagen Golf - wiring diagram - daytime running lamps (part 1)
Volkswagen Golf – wiring diagram – daytime running lamps (part 1)

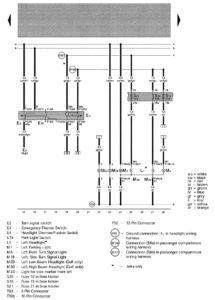

Volkswagen Golf - wiring diagram - daytime running lamps (part 2)

Volkswagen Golf – wiring diagram – daytime running lamps (part 2)

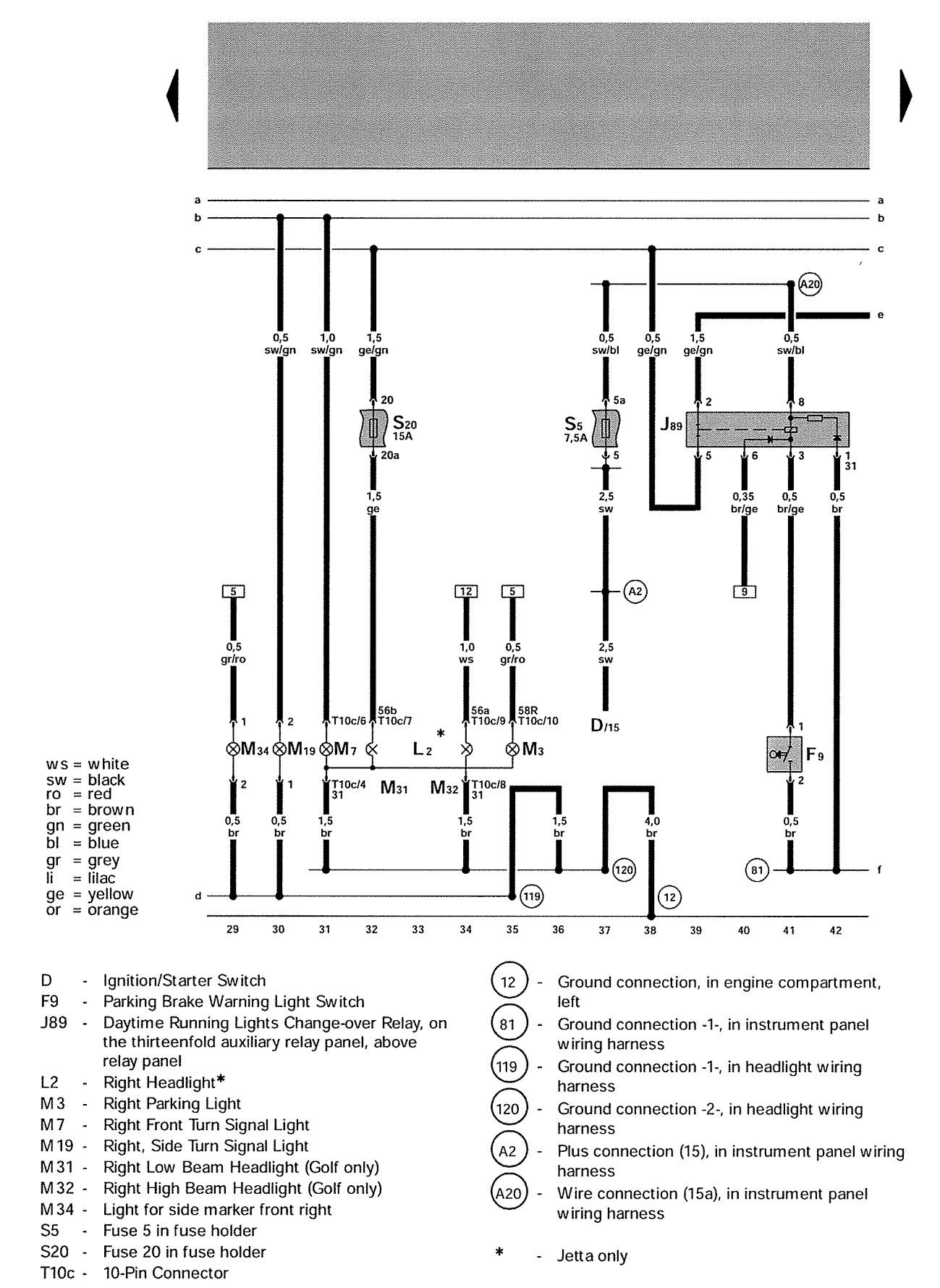

Volkswagen Golf - wiring diagram - daytime running lamps (part 3)

Volkswagen Golf – wiring diagram – daytime running lamps (part 3)

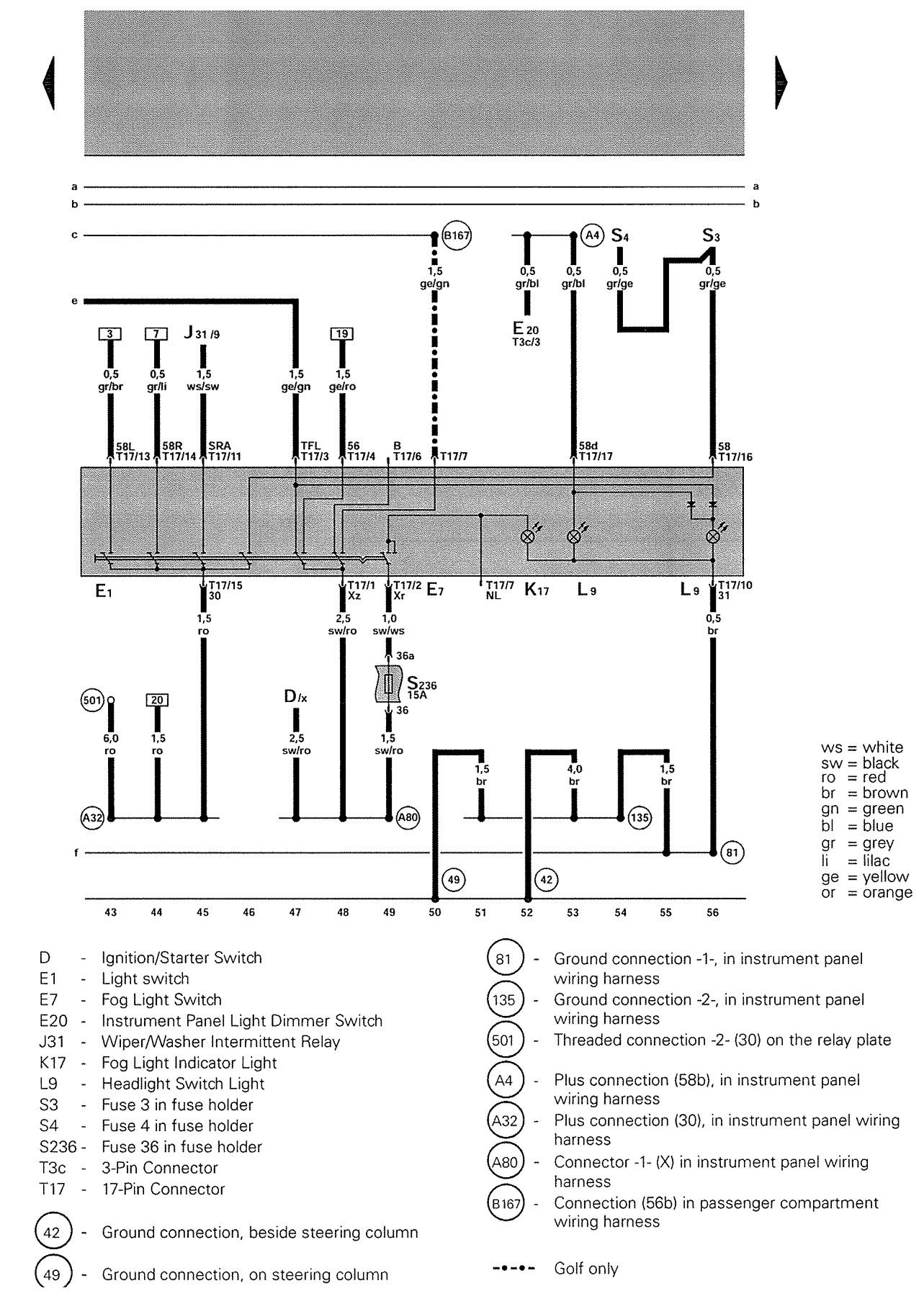

Volkswagen Golf - wiring diagram - daytime running lamps (part 4)

Volkswagen Golf – wiring diagram – daytime running lamps (part 4)

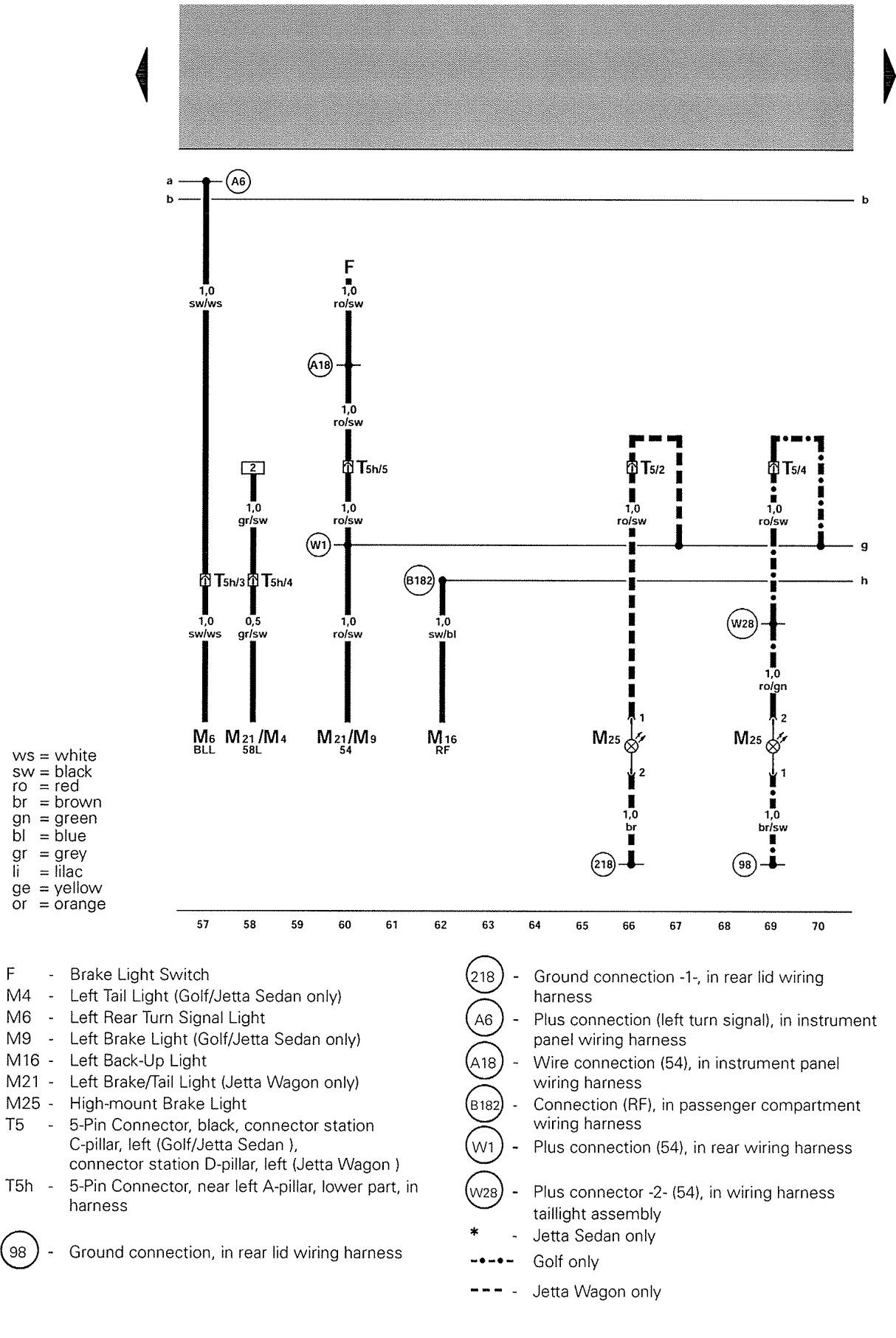

Volkswagen Golf - wiring diagram - daytime running lamps (part 5)

Volkswagen Golf – wiring diagram – daytime running lamps (part 5)

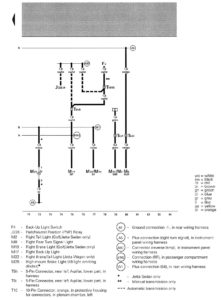

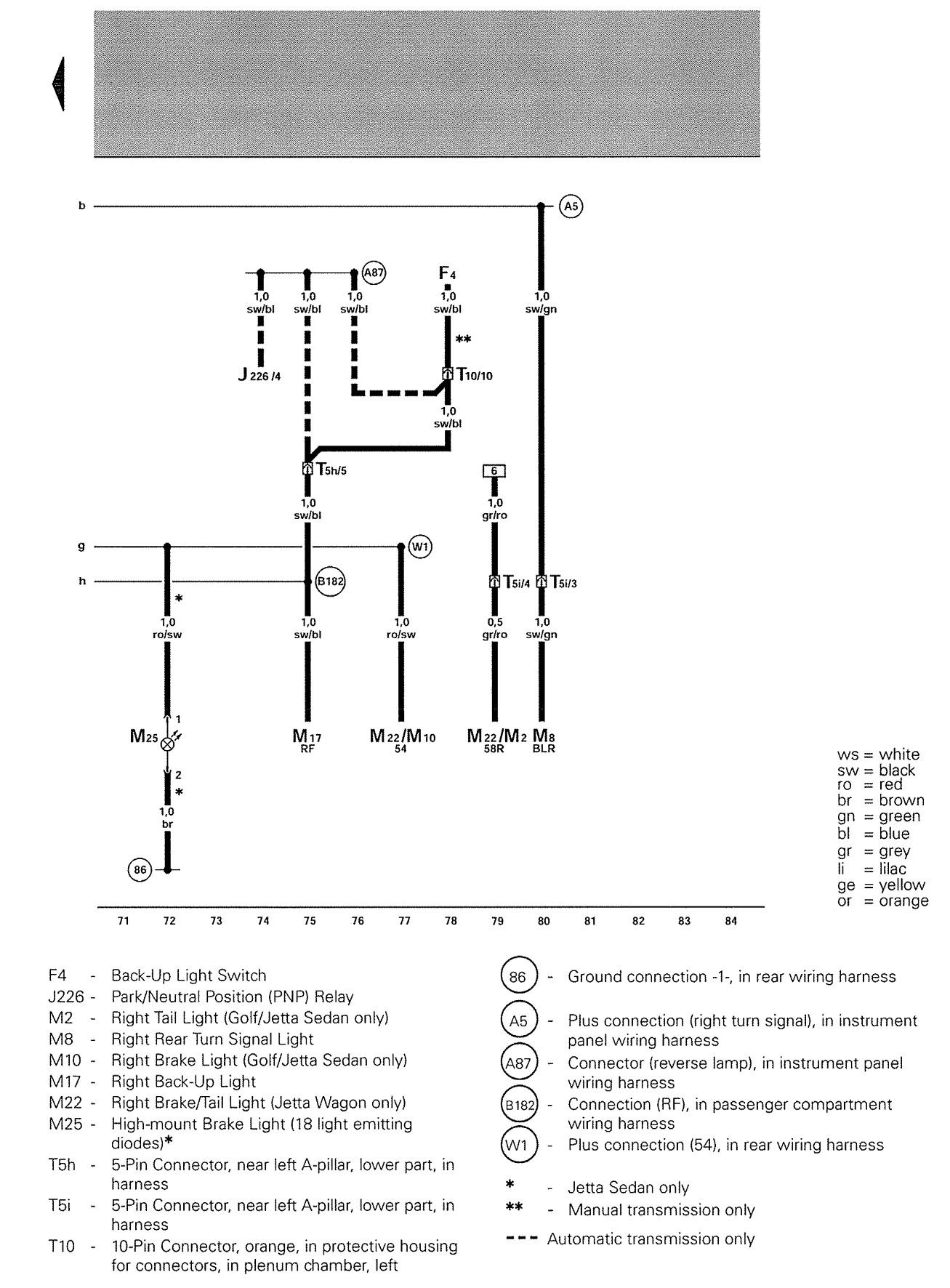

Volkswagen Golf - wiring diagram - daytime running lamps (part 6)

Volkswagen Golf – wiring diagram – daytime running lamps (part 6)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
