Acura TL (2010) – wiring diagrams – parking lamp

Acura TL (2010) – wiring diagrams – parking lamp

Year of productions:  2010

Parking lamp

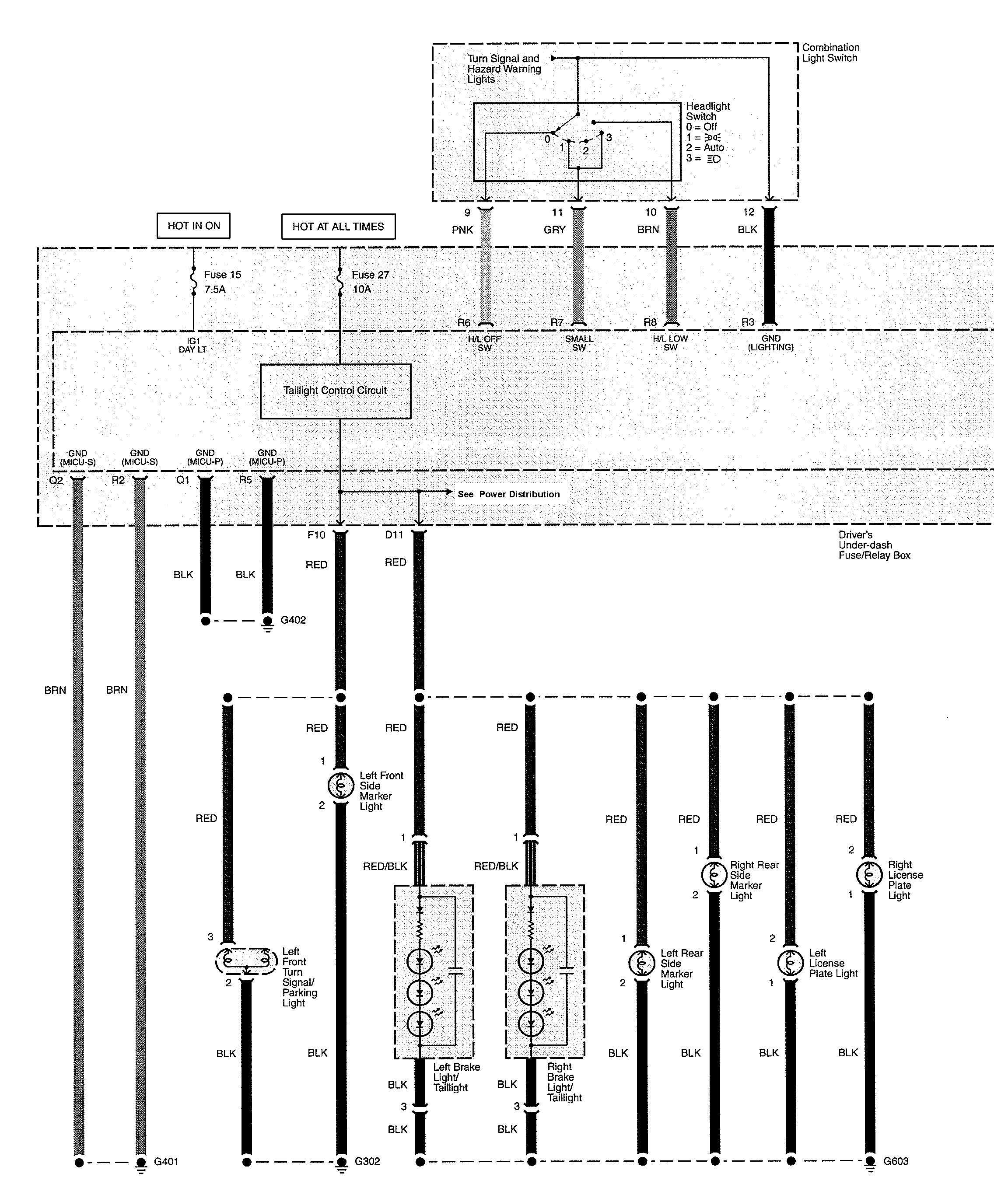

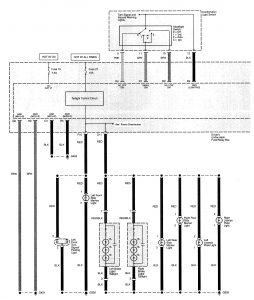

Acura TL - wiring diagram - parking lamp (part 1)
Acura TL – wiring diagram – parking lamp (part 1)

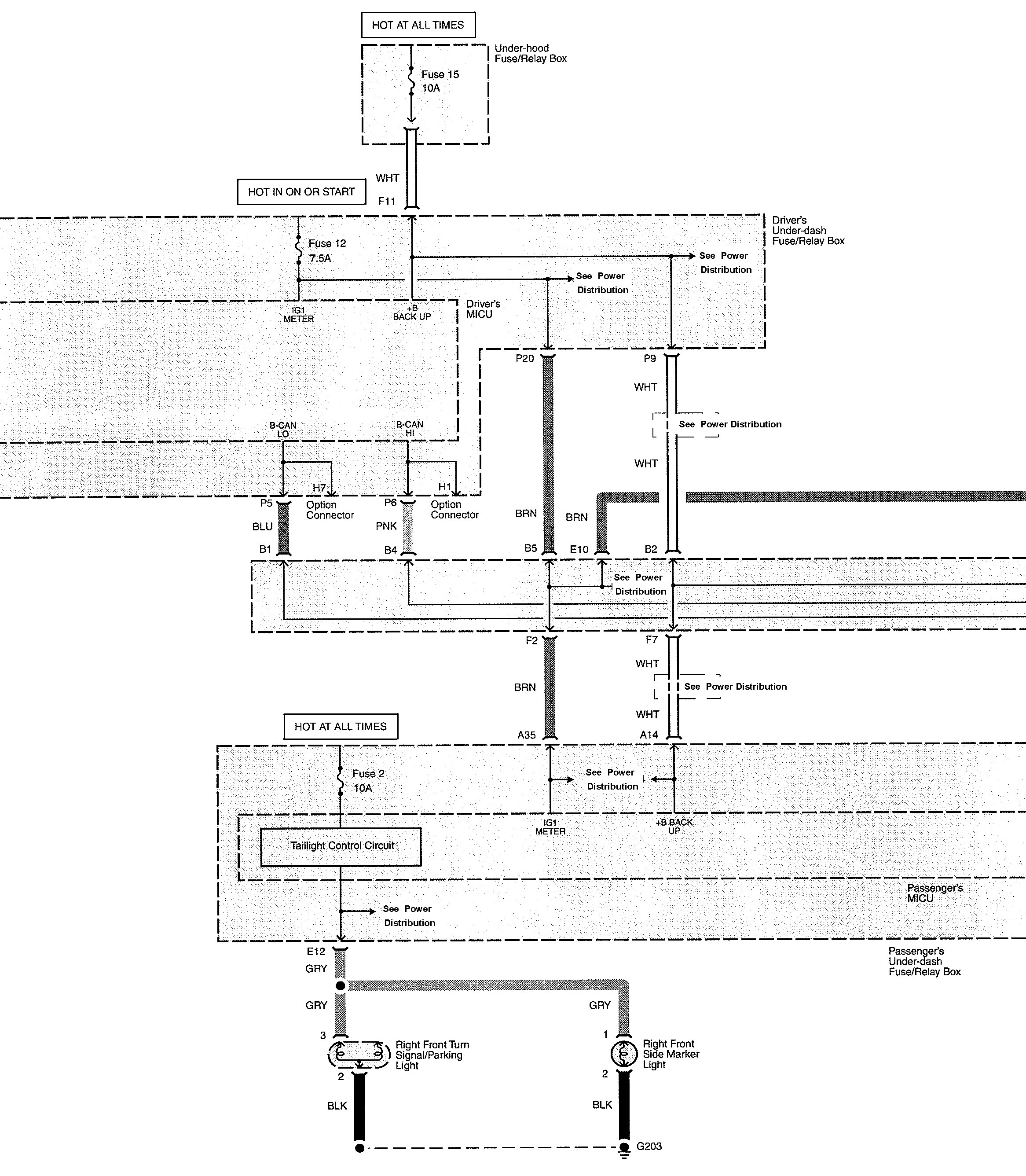

Acura TL - wiring diagram - parking lamp (part 2)
Acura TL – wiring diagram – parking lamp (part 2)

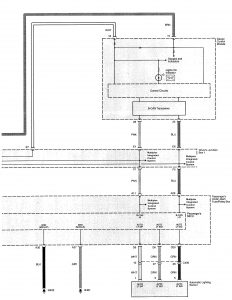

Acura TL - wiring diagram - parking lamp (part 3)
Acura TL – wiring diagram – parking lamp (part 3)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
