Acura TL (2010) – wiring diagrams – interior lighting

Acura TL (2010) – wiring diagrams – interior lighting

Year of productions:  2010

Interior lighting

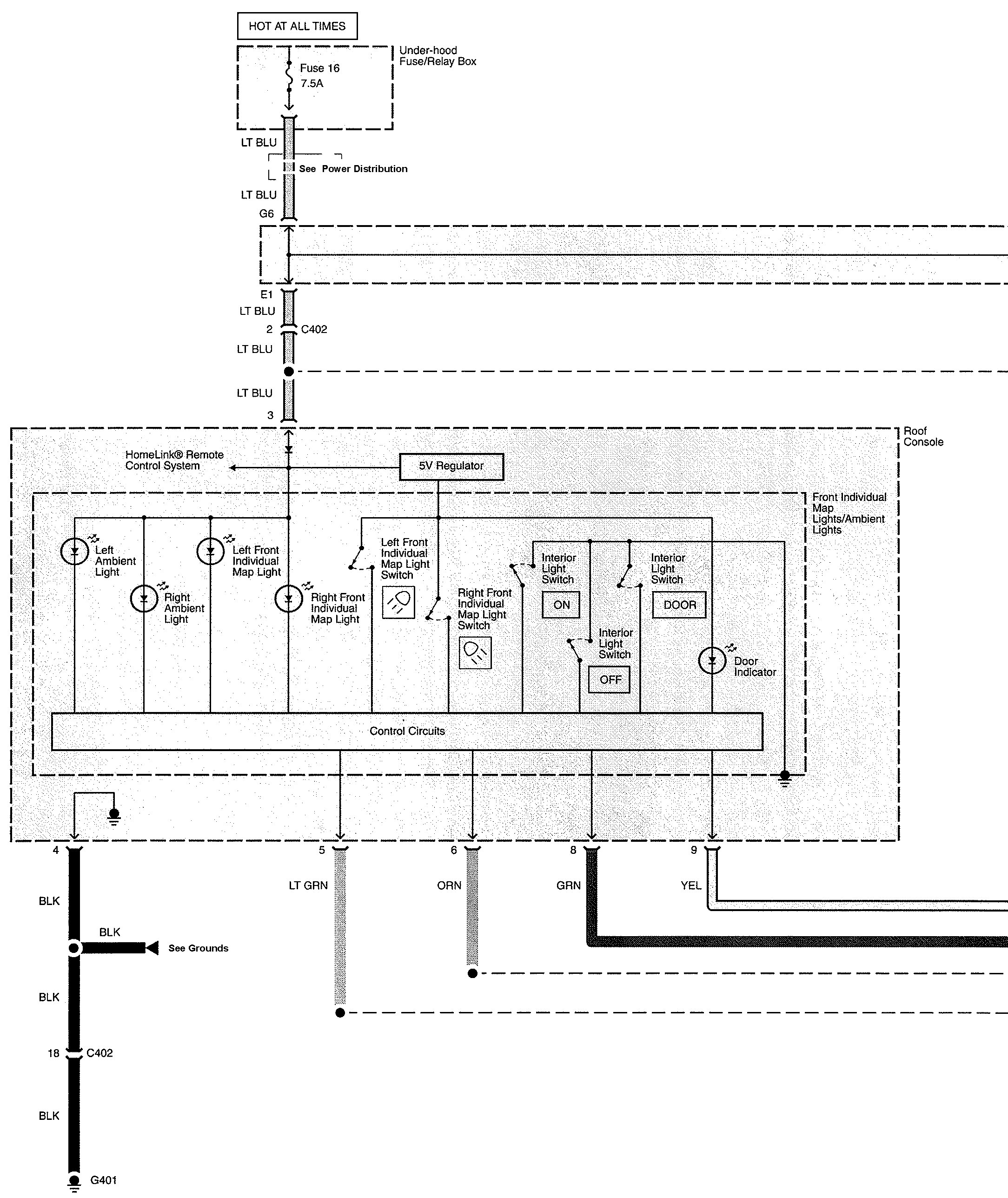

Acura TL - wiring diagram - interior lighting (part 1)
Acura TL – wiring diagram – interior lighting (part 1)

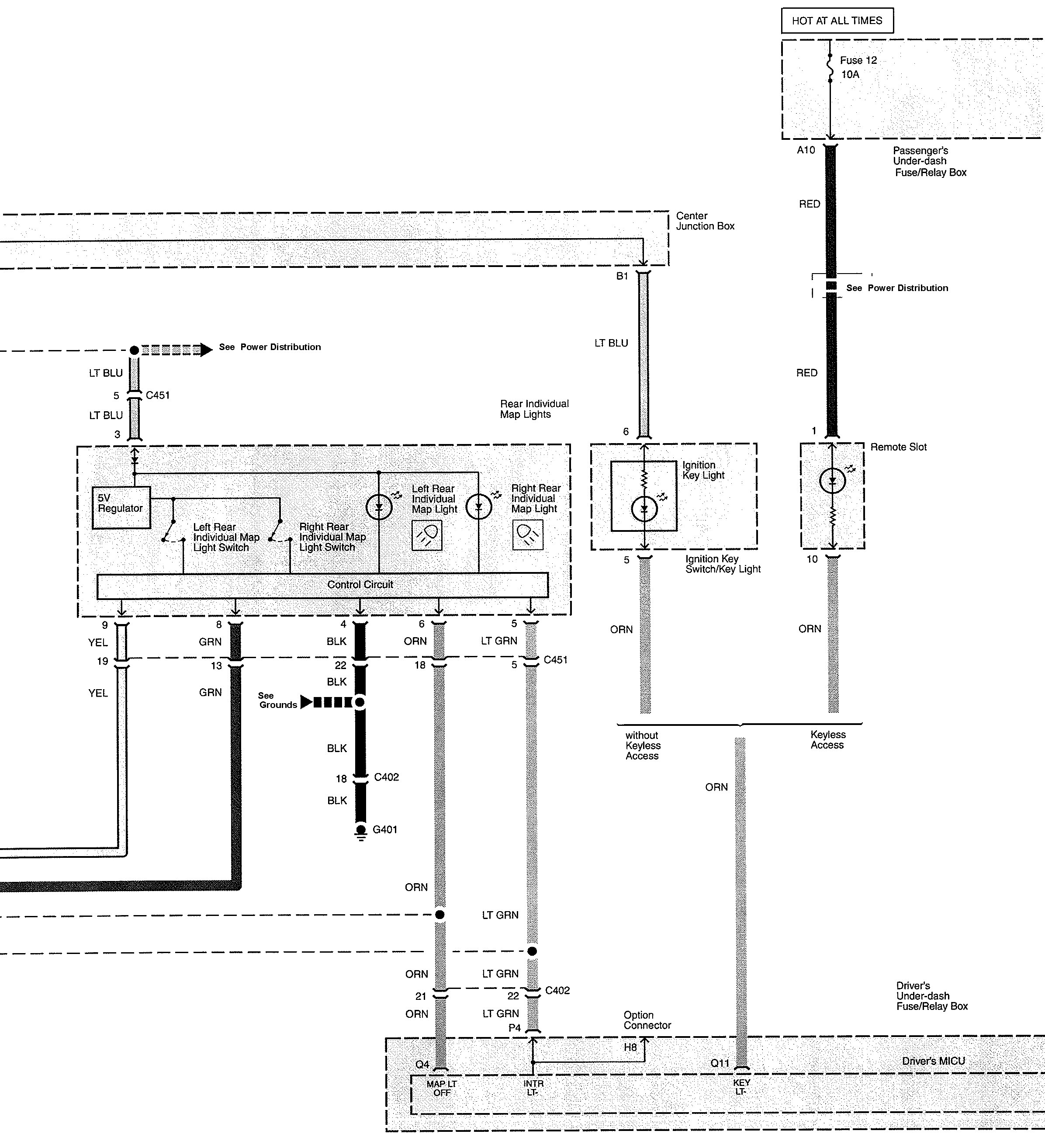

Acura TL - wiring diagram - interior lighting (part 2)
Acura TL – wiring diagram – interior lighting (part 2)

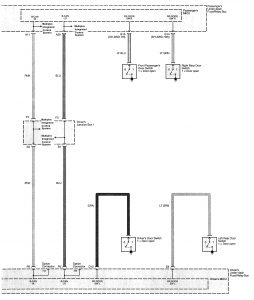

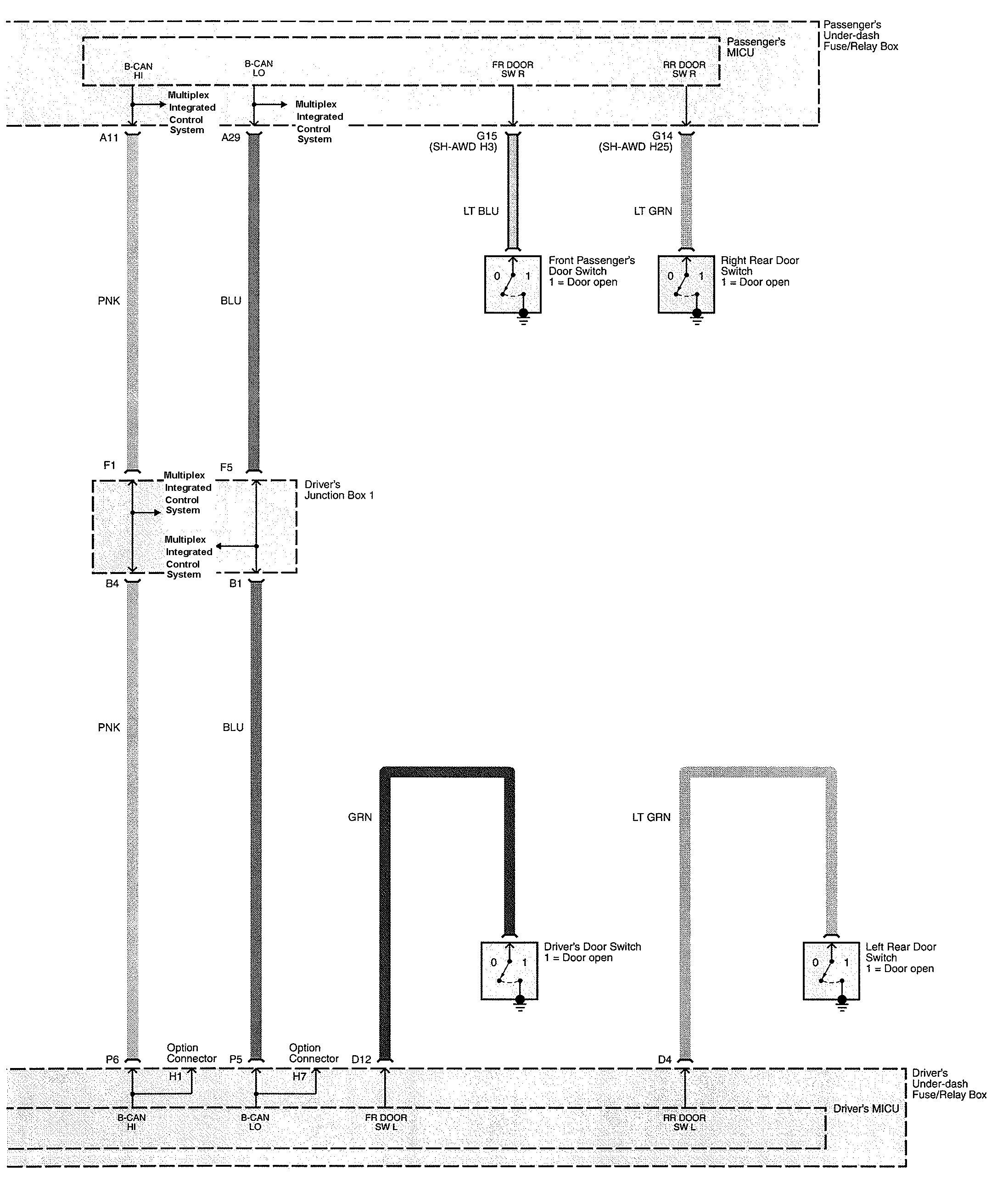

Acura TL - wiring diagram - interior lighting (part 3)
Acura TL – wiring diagram – interior lighting (part 3)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
