Acura TL (2008) – wiring diagrams – rear view monitor

Acura TL (2008) – wiring diagrams – rear view monitor

Year of productions:  2008

Rear view monitor

Acura TL - wiring diagram - rear view monitor (part 1)
Acura TL – wiring diagram – rear view monitor (part 1)

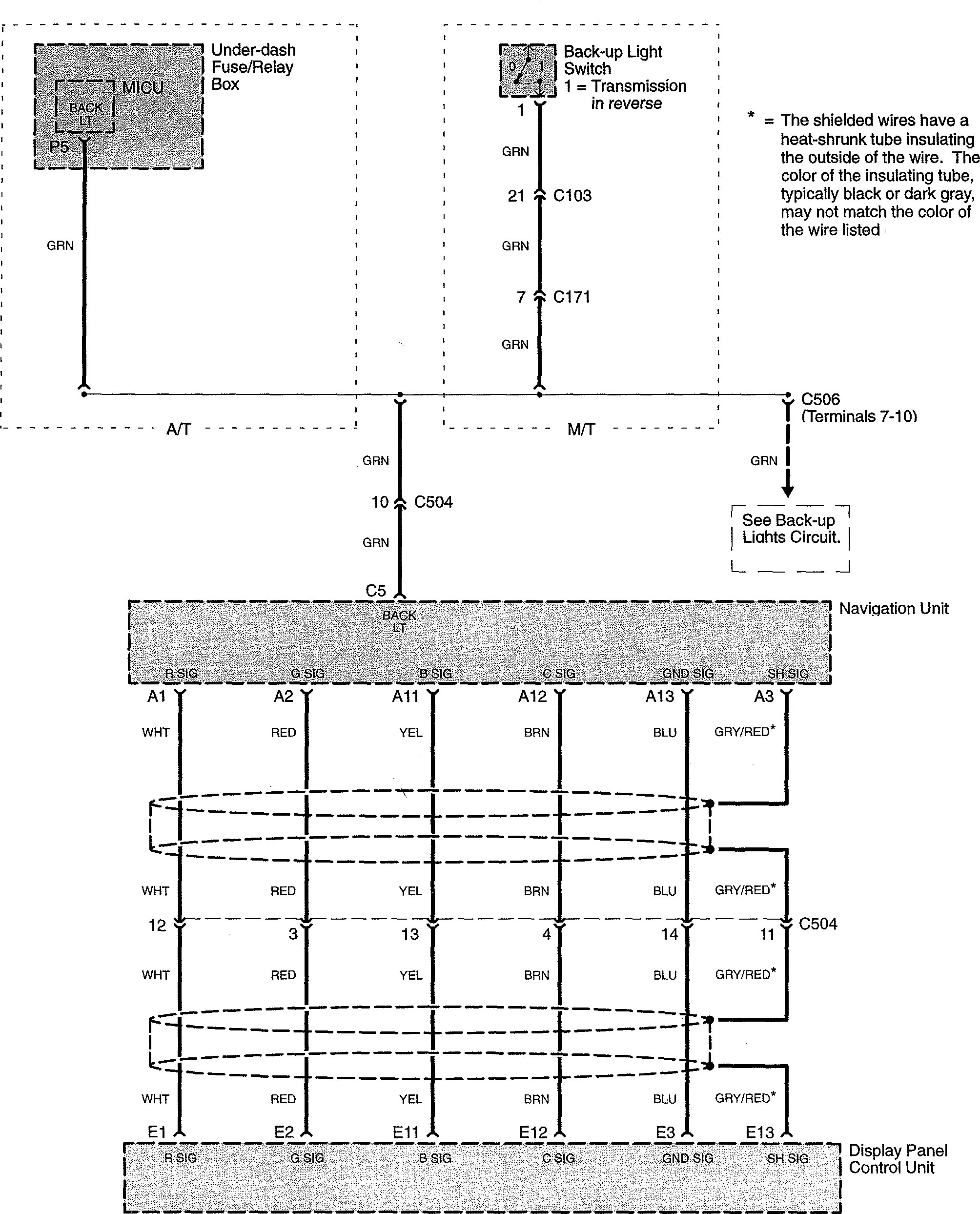

Acura TL - wiring diagram - rear view monitor (part 2)
Acura TL – wiring diagram – rear view monitor (part 2)

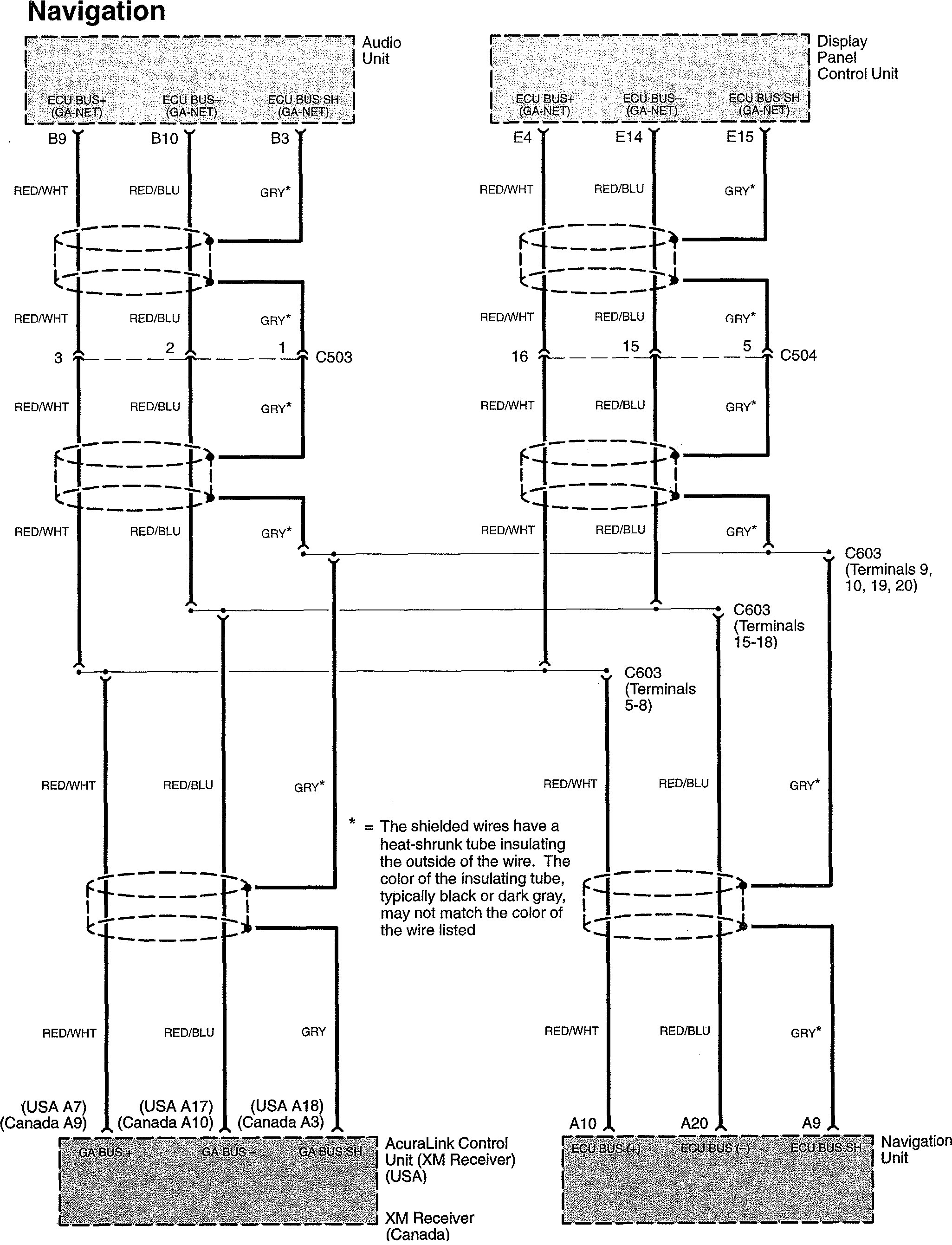

Acura TL - wiring diagram - rear view monitor (part 3)
Acura TL – wiring diagram – rear view monitor (part 3)

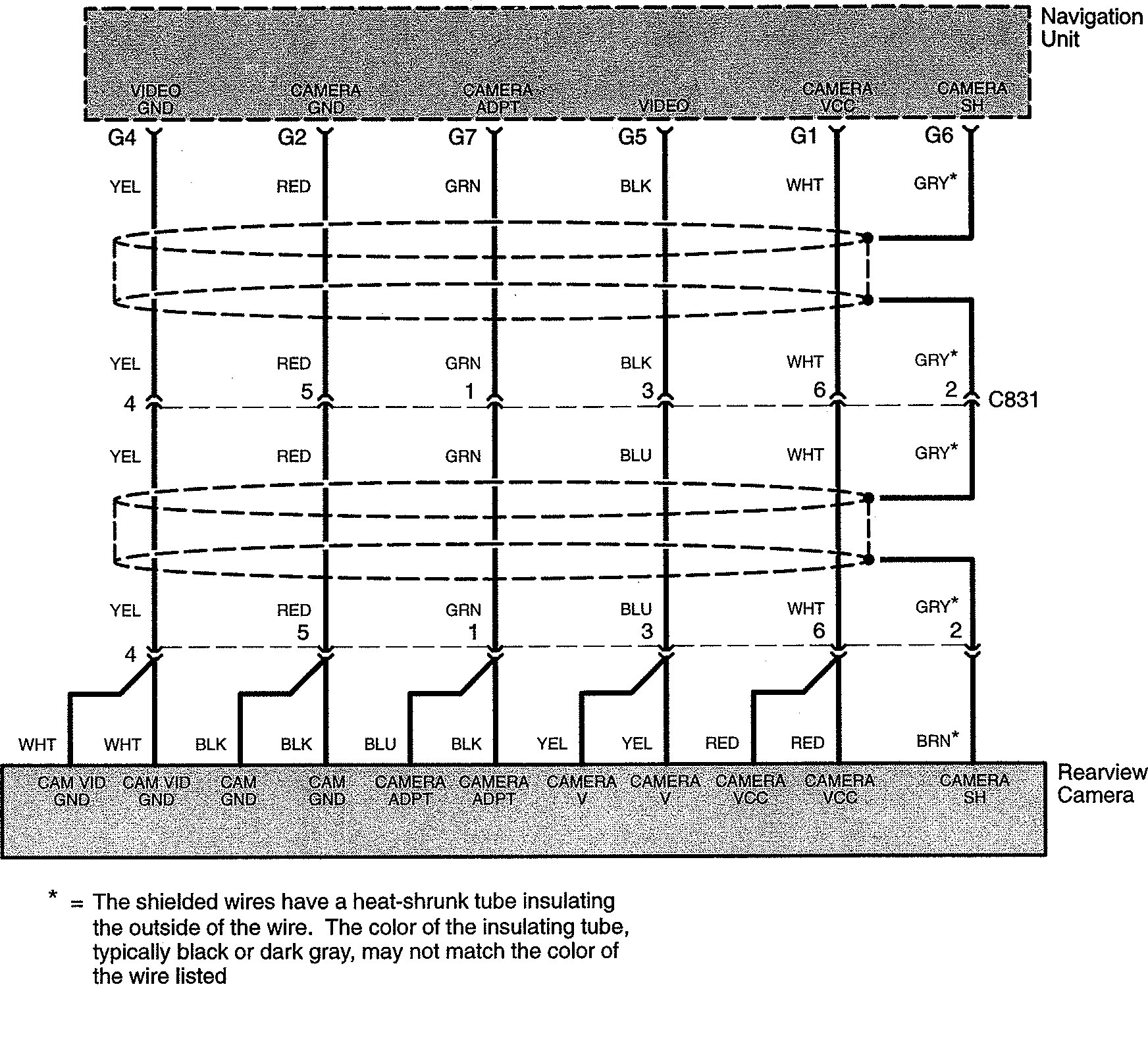

Acura TL - wiring diagram - rear view monitor (part 4)
Acura TL – wiring diagram – rear view monitor (part 4)

WARNING: Terminal and harness assignments for individual connectors will vary depending on vehicle equipment level, model, and market.
